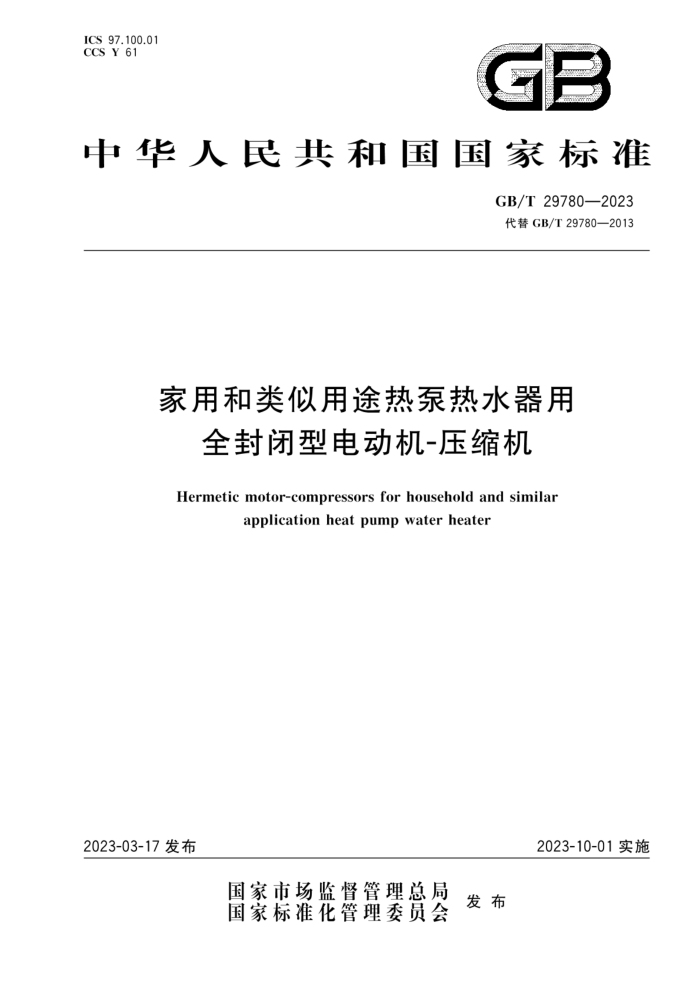

ICS 97.100.01
CCS Y 61
中华人民共和国国家标准
GB/T 29780—2023
代替GB/T 29780—2013
家用和类似用途热泵热水器用全封闭型电动机-压缩机
Hermetic motor-compressors for household and similarapplication heat pump water heater
2023-03-17发布
2023-10-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB/T 29780—2023
目次
前言 ………………………………………………………………………………………………………………Ⅲ
1 范围 …………………………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………………1
3 术语和定义 ……………………………………………………………………………………………………1
4 产品分类 …………………………………………………………………………………………………………2
5 技术要求 …………………………………………………………………………………………………………2
6 试验方法 …………………………………………………………………………………………………5
7 检验规则……………………………………………………………………………………………………12
8 标志、包装、运输和贮存…………………………………………………………………………………15
附录 A(规范性) 低环境温度空气源热泵热水器用全封闭电动机-压缩机的特殊要求 ……………17
参考文献 …………………………………………………………………………………………………………24
家用和类似用途热泵热水器用全封闭型电动机-压缩机
1 范围
本文件规定了家用和类似用途热泵热水器用全封闭型电动机-压缩机的产品分类、技术要求、试验方法、验收规则以及标志、包装、运输、贮存的要求。
本文件适用于制冷剂为R410A、R134a、R417A、R407C、R22、R32和R290的家用和类似用途热泵热水器用全封闭型电动机-压缩机(以下简称"压缩机",包括转子式压缩机和涡旋式压缩机)的设计、制造、检验、包装、运输、贮存相关人员。
制冷剂为其他类型(R744除外)的同类压缩机的设计、制造、检验、包装、运输、贮存相关人员可参照使用本文件。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1019 家用和类似用途电器包装通则
GB/T 2829 周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 4214.1—2017 家用电器及类似用途电器噪声测试方法 通用要求GB/T 5773 容积式制冷剂压缩机性能试验方法GB/T 9237 制冷系统及热泵 安全与环境要求
IEC 60335-2-34:2021 家用和类似用途电器 安全 第2-34部分：电动机-压缩机的特殊要求(Household and similar electrical appliances—Safety—Part 2-34:Particular requirements for motor-compressors)
3 术语和定义
下列术语和定义适用于本文件。
3.1
标称值 nominal parameter
产品技术规格书中标称的数值。
3.2
性能系数 coefficient of performance
在规定的工况下，压缩机的制热量与输入功率的比值。
注1:转速可控型压缩机的性能系数计算有两种方法，分别为在计算性能系数时不计入控制器的功率损耗和在计算性能系数时计入控制器的功率损耗。
注2:本文件的转速可控型压缩机性能系数不计入控制器功率损耗。
3.3
制热量 heating capacity在规定的工况下，压缩机的制冷量与输入功率之和。
3.4
过冷度 degree of subcooling
相同冷凝压力下制冷剂的饱和温度与过冷温度之差。[来源：GB/T 18517—2012,3.1.17]
3.5
过热度 degree of superheating压缩机吸气口处制冷剂吸气温度与压缩机吸气压力相对应的制冷剂露点温度之间的差值。
3.6
转速可控型压缩机 controllable speed compressor通过使用变速或变频控制装置使转速改变的压缩机。注：包括交流变速压缩机(压缩机电机为交流异步电机)和直流变速压缩机(压缩机电机为永磁同步电机)。
3.7
低环境温度空气源热泵热水器 low ambient temperature air source heat pump water heater
以环境空气为热源，采用电动机驱动的蒸气压缩制冷循环，在一30℃～43℃的环境温度里制取热水或采暖的热泵热水器。
4 产品分类
4.1 按结构型式分类，可分为：
a) 转子式压缩机；
b) 涡旋式压缩机。
4.2 按电源型式分类，可分为：
a) 单相电源压缩机；
b) 三相电源压缩机。
4.3 按转速控制型式分类，可分为：
a) 定速压缩机；
b) 转速可控型压缩机。
4.4 按补气型式分类，可分为：
a) 单级容积式制冷压缩机；
b) 与经济器配套使用的压缩机；
c) 与闪发器配套使用的压缩机。
4.5 按热泵热水器工作环境温度分类，可分为：
a) 一般环境温度下工作的热泵热水器使用的压缩机。
b) 低环境温度下工作的热泵热水器使用的压缩机。
5 技术要求
5.1 工作环境温度
压缩机用于热泵热水器工作的一般环境温度为-7℃～43℃。
低环境温度空气源热泵热水器用全封闭电动机-压缩机的特殊要求按照附录A的规定。
