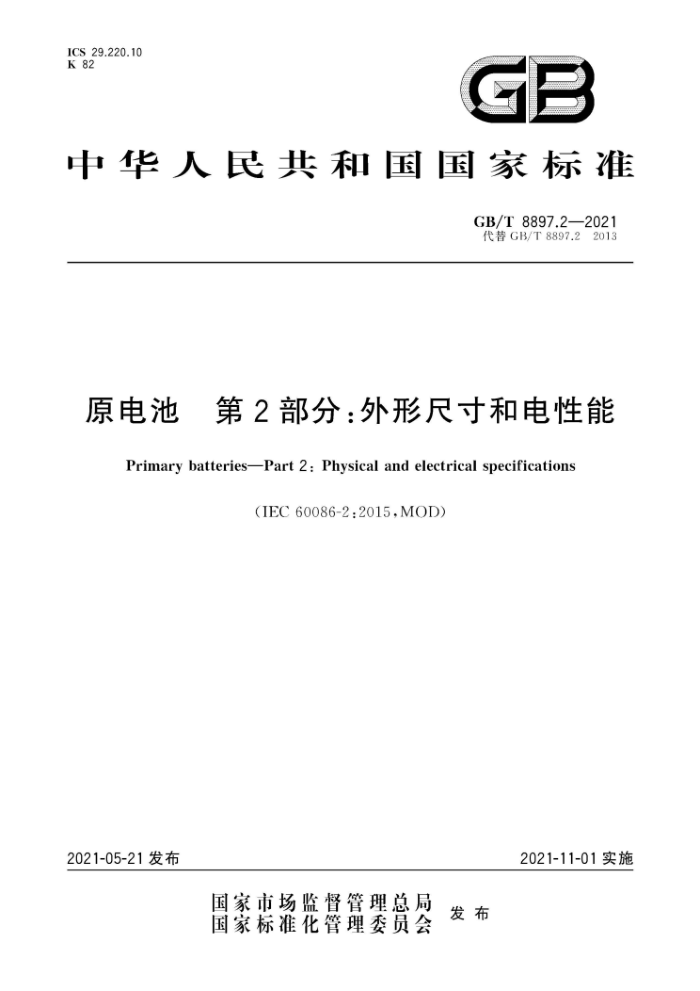

ICS 29.220.10 K 82
中华人民共和国国家标准
GB/T 8897.2—2021 代替GB/T8897.2 2013
原电池 第2部分：外形尺寸和电性能Primary batteries—Part 2:Physical and electrical specifications
(IEC 60086-2:2015,MOD)
2021-11-01实施2021-05-21发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 8897.2—2021
原电池 第2部分：外形尺寸和电性能
1 范围
GB/T8897的本部分规定了原电池的电池尺寸符号、电池技术要求分类表的构成说明、外形尺寸和电性能要求、检验方法、抽样和质量保证以及标志。
本部分适用于所有电化学体系已标准化了的原电池。注：检验规则见附录A。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改版）适用于本文件。
GB/T1182 产品几何技术规范（GPS） 几何公差 形状、方向、位置和跳动公差标注(GB/T 1182 2018,ISO 1101:2017,MOD)
GB/T 8897.1 2021 原电池 第1部分：总则（IFC 600861：2015，MOD）
3 术语、定义、符号和缩略语
3.1 术语和定义
GB/T 8897.1 2021界定的以及下列术语和定义适用于本文件。3.1.1
应用检验 application test 模拟电池的某种实际应用的检验。3.1.2
终止电压 end-point voltage；EV 规定的放电终止时的电压。【IEC 60050 482：2004，定义4820330】3.1.3
最小平均放电时间 minimum average duration；MAD 样品电池符合的最小的平均放电时间。
注：宜按规定的方法或标准进行放电检验，以证明电池符合其适用的标准。3.1.4
标称电压 nominal voltage U
用以标识某种电池或电化学体系的适当的电压的近似值。3.1.5
开路电压 open-circuit voltage；OCV 电池停止放电时正负两极端间的电压。
GB/T 8897.2—2021 3.1.6
原电池 primary cell or battery 按不可以充电设计的电池。3.1.7
圆形电池 round cell or battery 横截面为圆形的电池或单体电池。3.1.8
放电量 service output
电池在规定的放电条件下的放电时间、容量或能量输出。3.1.9
放电量检验 service output test 测定电池放电量的检验。注：可在下列情况下按规定做放电量检验：
a）应用检验过于复杂，难以重复进行；b） 应用检验的放电时间不适用于例行检验。3.1.10
贮存寿命 storage life
规定条件下电池的贮存时间；在贮存期结束时，电池保有规定的放电量。注：改写1EC0050 482：2004，定义4820347。3.1.11
（原电池的）极端 terminals（of a primary battery）用于使原电池与一种或多种导体相连接的导电部件。3.2 符号和缩略语
下列符号和缩略语适用于本文件。EV：终止电压（End point Voltage）
MAI）：最小平均放电时间（Mnmum Average Duration）OCV：开路电压【Open Circuit Voltage（Off load Voltage）】R：负载电阻
4 电池尺寸符号
用来表示电池尺寸的符号是：d1：电池的最大和最小直径；d：正极接触面的最小直径；
d：在规定的凸起高度内，正极接触面的最大直径；d：负极接触面的最小直径；
d ：在规定的凸起高度内，负极接触面的最大直径；d：负极接触面的最小外径；d：负极接触面的最大内径；hi：电池的最大总高度；
h ：正、负极接触面之间的最小距离；h：正极接触面凸起的最小值；
GB/T 8897.2—2021
hi：负极接触面的最大凹进值；h ：负极接触面凸起的最小值；p 正极接触件的同心度。
形状如图1a）所示的电池，允许由尺寸d 和d 所确定的负极接触而有凹进。如果将电池首尾相接串联放置，使之相互电接触，并且接触间隔为单个电池的接触间隔的整数倍，应满足下列条件：d >ds d >d ha>hx
5 电池技术要求分类表的构成说明
5.1 分类列表说明
5.1.1 按电池的外形分类列表。
5.1.2 在每一类中，具有相同外形但属于不同电化学体系的电池列在一起，按序排列。5.1.3 电池按标称电压大小升序排列；标称电压相同的，按体积大小升序排列。5.1.4 每组电池共用一张外形图。
5.1.5 同组电池的型号、标称电压、放电条件、最小平均放电时间和应用归纳在一张表中。5.1.6 当一张外形图只代表一种型号的电池时，电池的尺寸直接标在图上。5.2 电池分类5.2.1 第一类电池
包含以下电池型号；R1、R03、R6P、R6S、R14P、R14S、R20P、R20S、LR8D425、LR1、LR03、LR6、LR14、LR20、FR10G445、FR14505。5.2.2 第二类电池
包含以下电池型号：CR14250、CR15H270、CR17345、CR17450、BR17335。5.2.3 第三类电池
包含以下电池型号：LR9、CR11108。5.2.4 第四类电池
包含以下电池型号：PR70、PR41、PR48、PR44；LR41、LR55、LR54、LR43、LR44；SR62、SR63、SR65、SR64、SR60、SR67、SR66、SR58、SR68、SR59、SR69、SR41、SR57、SR55、SR48、SR54、SR42、SR43、SR44;CR1025、CR1216、CR1220、CR1616、CR2012、CR2016、CR2025、CR2320、CR2032、CR2330、CR2430、CR2354、CR3032、CR2450;BR1225、BR2016、BR2320、BR2325、BR3032。5.2.5 第五类电池
其他杂类圆柱形电池，包含以下型号：4LR44、2CR13252、4SR44、5AR40。
5.2.6 第六类电池
杂类非圆柱形电池，包含以下型号：3R12P、3R12S、3LR12、4LR61、CR P2、2CR5、4R25X、4LR25X、4R25Y、4R25 2、4LR25 2、6F22、6LR61、6LP3146、6AS4、6AS6。
