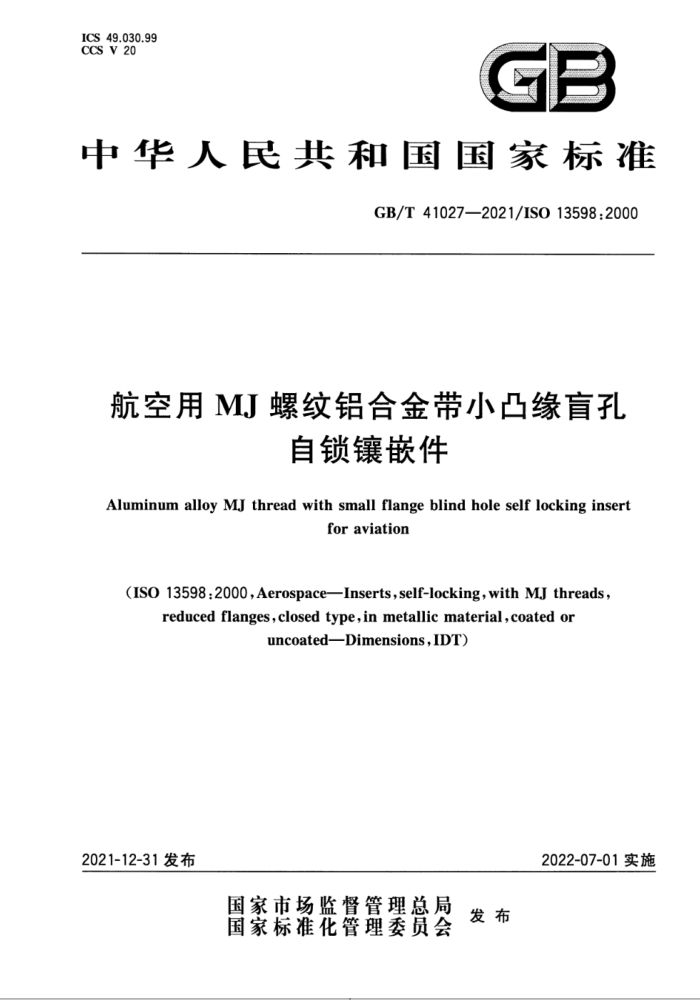

ICS 49.030.99 CCS V 20
中华人民共和国国家标准
GB/T 41027—2021/ISO 13598:2000
航空用 MJ 螺纹铝合金带小凸缘盲孔自锁镶嵌件
Aluminum alloy MJ thread with small flange blind hole self locking insert for aviation
(ISO 13598:2000,Aerospace—Inserts,self-locking,with MJ threads, reduced flanges,closed type,in metallic material,coated or uncoated--Dimensions,IDT)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 41027—2021/ISO 13598:2000
航空用 MJ螺纹铝合金带小凸缘盲孔自锁镶嵌件
1 范围
本文件规定了涂镀或非涂镀MJ螺纹带小凸缘金属盲孔自锁镶嵌件的尺寸。本文件适用于航空航天MJ螺纹带小凸缘金属盲孔自锁镶嵌件。
注：MJ螺纹带小凸缘金属盲孔自锁镶嵌件的强度和温度等级由夹芯材料和密封剂决定，本文件不做具体规定。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO 5855-2：1999 航空航天 MJ螺纹 第2部分：螺栓和螺母螺纹的极限尺寸（Aerospace—MJ threads—Part 2:Limit dimensions for bolts and nuts)
3 术语和定义
本文件没有需要界定的术语和定义。
4 结构和尺寸
镶嵌件结构和尺寸见图1和表1。
GB/T 41027——2021/ISO 13598:2000
单位为毫米12.98%sz8+91
倒钝（0.1~0.4）10.15A a Ro.5min
V中
QQ.2A
标引序号说明：1————螺纹；2————螺纹中径；3————螺纹锁紧变形区；
4————防旋转控制区（制造商可自行选择在杆部或凸缘底部加工）；5————灌胶与排气孔（圆形或正方形）。未注明的形式细节由制造商自行决定。
*表示涂镀前值，单位为微米，不适用于常规机加螺纹表面。
图1 表1
单位为毫米
直径规格代号
螺纹。
A 0 -0.25
日±0.25
o ±0.25
P
E+min
F
基本值
公差
11.5
9.1
2.4
±0.25
9、12、15、19、22、25
030
MJ3×0.5-4H6H
18
6
040
MJ4×0.7-4H6H
V
8
050
MJ5×0.8-4H6H
5
10
12、15、19、22、25
060
MJ6×1-4H5H
12.7
10.3
6
12
15、19、22、25
· 符合ISO 5855-2。螺栓螺纹旋合的有效长度。
