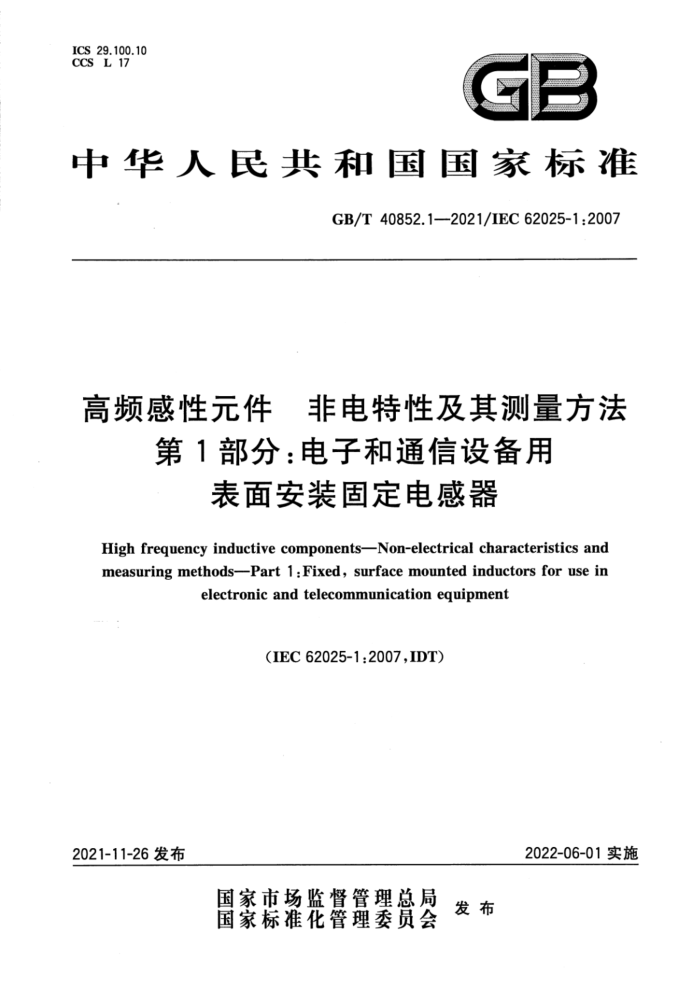

ICS 29.100.10 CCS L 17
中华人民共和国国家标准
GB/T 40852.1——2021/IEC 62025-1:2007
高频感性元件 非电特性及其测量方法第1部分：电子和通信设备用表面安装固定电感器
High frequency inductive components——Non-electrical characteristics and measuring methods—Part 1:Fixed,surface mounted inductors for use in electronic and telecommunication equipment
(IEC 62025-1:2007,IDT)
2022-06-01实施2021-11-26发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 40852.1—2021/IEC 62025-1:2007
高频感性元件 非电特性及其测量方法第1部分：电子和通信设备用表面安装固定电感器
1 范围
本文件适用于表面安装固定电感器和铁氧体磁珠。
当本文件中的规格与产品详细规范不一致时，宜以产品详细规范为准。
本文件的目的是确立表而安装固定电感器的要求、描述术语、推荐标准值和尺寸，可作为表面安装固定电感器的导则使用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC 61605：201612电子和通信设备用固定电感器 标识码（Fixed inductors for use in electronic and telecommunication equipment——Marking codes)
3 术语和定义
本文件没有需要界定的术语和定义。4 图形符号和命名
表面安装固定电感器采用12个数字和字母的组合码命名。铁氧体磁珠的命名应在详细规范中规定。
QOOOO000O00g
a a
b)e)
a） 电感器类型：
表面安装固定电感器应采用三个字母代号"LCL"。b）外形尺寸：
表面安装电感器的外形尺寸应采用四个数字表示，每一种L和W（或者H）的尺寸各为两个有特定含义的数字。如图1所示，对于形状D，前两个数字表示长边尺寸L，后两个数字表示短边尺寸W；对于形状K，前两个数字表示外形尺寸L，后两个数字表示高度尺寸H。c） 外部形状：
表面安装固定电感器的外部形状采用图1给出的单个字母代号表示。电感器的形状代号是按其外部形状进行分类：
1） IEC 61605；2005已被IEC 61605：2016替代，本文件中所引用内容仍适用。
GB/T 40852.1——2021/IEC 62025-1:2007
D：矩形；K：方形。d） 标称电感量：
按IEC 61605：2016第4章的规定，由三个字母数字混合组成的代号表示标称电感量，如表1 所列。e） 电感量公差：
电感量的公差采用表8中规定的单个字母代号表示。
表 1 电感量代号
电感量值
代号
0.1 nH 0.47 nH 1 nH 4.7 nH 10 nH 47 nH 0.1 μH 0.47μH 1μH 4.7 μH 10μH 47μH 100μH 470μH 1 mH 4.7mH 10 mH 47mH 100 mH 470 mH 1H 4.7H 10H 47H
N10 N47 1No 4N7 10N 47N R10 R47 1Ro 4R7 100 470 101 471 102 472 103 473 104 474 105 475 106 476
5 形状
表面安装固定电感器和铁氧体磁珠的形状按图1所示分类。2
