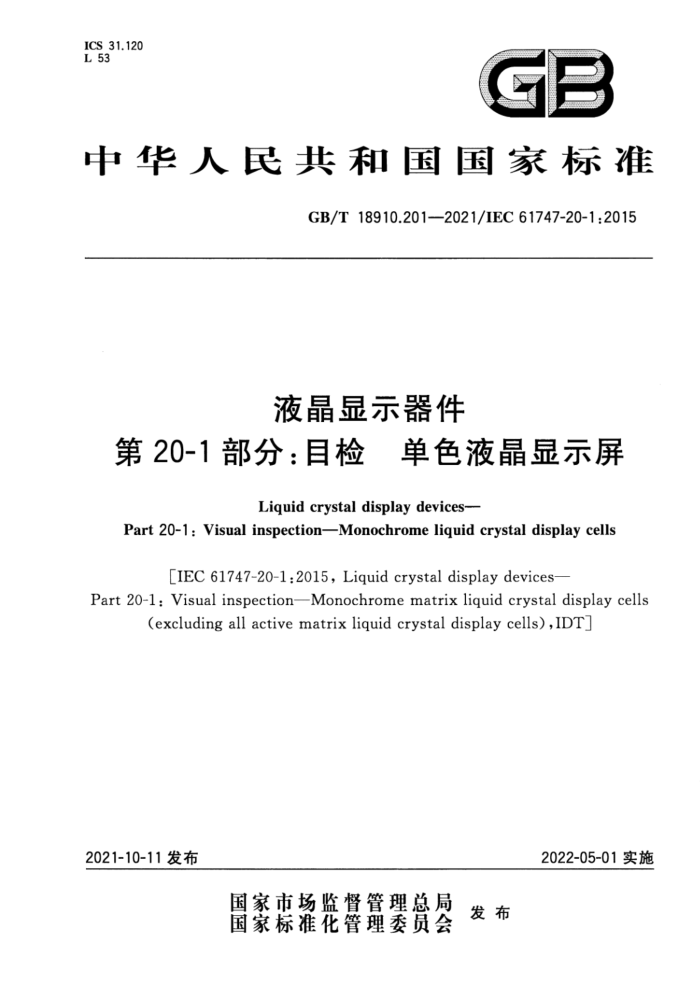

ICS 31.120 L 53
中华人民共和国国家标准
GB/T 18910.201—2021/IEC 61747-20-1:2015
液晶显示器件
第20-1部分：目检 单色液晶显示屏Liquid crystal display devices—
Part 20-1:Visual inspection—Monochrome liquid crystal display cells
[IEC 61747-20-1:2015,Liquid crystal display devices—
Part 20-1: Visual inspection—Monochrome matrix liquid crystal display cells (excluding all active matrix liquid crystal display cells),IDT]
2022-05-01实施2021-10-11发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 18910.201—2021/IEC 61747-20-1:2015
液晶显示器件
第20-1部分：目检 单色液晶显示屏
1 范围
GB/T18910的本部分规定了单色液晶显示屏的目检方法，给出了通过人眼，必要时通过光学显微镜，对单色液晶显示屏的非显示区和显示区进行目视检查的详细规定及一般规则。此外本部分包括缺陷定义和缺陷目检的方法。
注：对缺陷类型、数量和大小的限定，在质量合同（客户验收规范和进料检验规范）中规定。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18910，102—2021 液晶显示器件 第10-2部分：环境、耐久性和机械试验方法 环境和耐久性（IEC 61747-10-2：2014，IDT）
IEC61747-1-2：2014 液晶显示器件 第1-2部分：总则 术语和文字符号（Liquid crystal display devices—Part 1-2:Generic——Terminology and letter symbols)3 术语、定义和缩略语
3.1 术语和定义
IEC 61747-1-2：2014和GB/T18910.102—2021界定的术语、定义和文字符号适用于本文件。3.2 缩略语
下列缩略语适用于本文件。DUT：被测器件（device under test）
4 目检方法和标准
4.1 标准测试条件和方法4.1.1 环境条件4.1.1.1 温度
所有的目检均应在指定的温度条件下进行，按照GB/T18910.102—2021中的第4章。4.1.1.2 湿度
所有的目检均应在指定的湿度条件下进行，按照GB/T18910.102—2021中的第4章。4.1.1.3 照度
所有的目检均应在详细规范规定的照度水平下进行，且应将照度调节到能够进行准确的目视检查
GB/T 18910.201—2021/IEC 61747-20-1:2015
的水平。
4.1.2 检测设备和液晶显示屏
将DUT安装在一个可旋转的固定装置上，使其在水平和垂直观察方向的范围可变。或者固定DUT，检查员围绕其进行检查。
打开直流电源和信号发生器，预热至稳定，给DUT输入驱动电压和图形信号。DUT的预热时间应足够长，以获得目检所必须的稳定信号。4.1.3 目检的检查员和限度样本
检查员应具有正常的（矫正）视力，具备正常的辨色力，并应定期接受特定的限度样本的培训，以便准确地进行目检。4.1.4 检验并记录结果
检查员应按照规定的程序，在指定的检验条件下进行目检，并在记录表上记录检查结果。4.2 显示目检4.2.1 不通电状态
4.2.1.1 在详细规范中规定的试验条件
在详细规范中规定的试验条件：目检试验条件应规定下列条件：————视角方向范围；
——从上方照射或穿透器件照射（取决于应用）；——持续时间；——目测距离。4.2.1.2 程序
应检验器件下列目检缺陷，见表1。表1 器件应检验的目检缺陷
缺陷
拒收判据
疵点（见图1）、气泡、异物亮态下的亮/暗缺陷暗态下的亮/暗缺陷在规定的视角方向范围内，液晶屏和偏光片上的划伤可视区外的机械缺陷（见图5和图6）上述缺陷的累计在可视区内电极显露|在可视区内和规定的视角方向范围内亮度和颜色的非均匀性表面脏污，例如指纹印、黏附的残留物
在详细规范中规定在详细规范中规定在详细规范中规定在详细规范中规定在详细规范中规定参照样本参照样本参照样本参照样本
