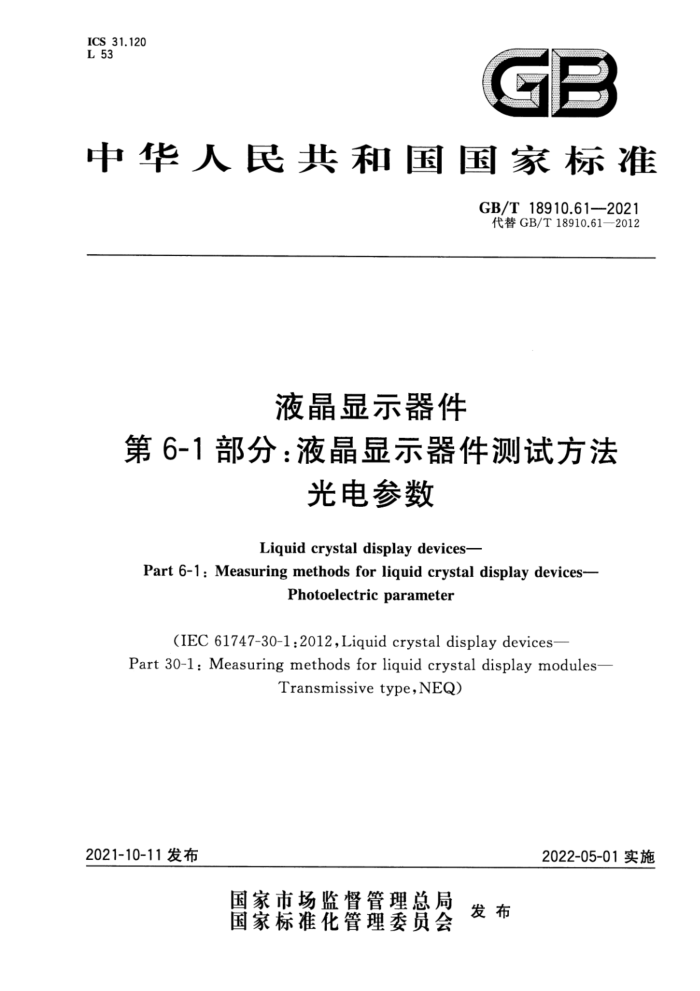

GB/T 18910.61-2021 液晶显示器件 第6-1部分:液晶显示器件测试方法 光电参数 ICS 31.120 L 53
中华人民共和国国家标准
GB/T 18910.61-2021
代替GB/T18910.61—2012
液晶显示器件
第6-1部分:液晶显示器件测试方法光电参数
Liquid crystal display devices—
Part 6-1:Measuring methods for liquid crystal display devices—Photoelectric parameter
(IEC 61747-30-1:2012,Liquid crystal display devices—
Part 30-1:Measuring methods for liquid crystal display modules—Transmissive type,NEQ)
2022-05-01实施
2021-10-11发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 18910.61—2021
液晶显示器件
第6-1部分:液晶显示器件测试方法光电参数
1 范围
GB/T18910的本部分规定了液晶显示器件的光电参数的标准测试条件和测试方法。
本部分适用于字段显示、有源或无源矩阵显示的透射式液晶显示器件(以下简称"显示器件"),可以是单色、多色或彩色显示,包括有内置光源和无内置光源的显示器件。反射式液晶显示器件可参考使用。
本部分不适用于投影显示模式。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 18910.11—2012 液晶显示器件 第1-1部分:术语和符号CIE 015:2004 色度学 第三版(Colorimetry,3rd Edition)
3 术语和定义
GB/T18910.11—2012界定的术语和定义适用于本文件。
4 测试设备结构及标准测试条件
4.1 标准测试设备和装置4.1.1 矩阵显示
可采用亮度计、色度计或光谱辐射计测试被测显示器件的透射和/或反射光特性;测试仪器和被测显示器件组成的测试系统示意图如图1所示:
GB/T 18910.61—2021
>500像素
测试距离50cm
测试仪器
被测显示器件L E
图1 测试系统示意图
当测试矩阵型显示器件时,被测试区域应是至少包含500个像素的圆形或矩形区域,测试仪器的孔径角 b——≤5°。满足上述规定条件下,显示器中心到仪表间的测试距离宜为50 cm。
人眼的观察方位或者测试仪器的测试方位通常用极坐标θ和q表征,如图2所示。在被测器件的观测面上,规定p=0°为3点钟方向(右),p=90°为12点钟方向(上),p=180°为9点钟方向(左),p=270°为6点钟方向(下)。标准测试方向指仪器的测试方向与被测样品表面垂直(d=0°)。
e
12点钟方向
S
3点钟方向
9点钟方向
6点钟方向
图2 极坐标θ和φ的定义
所有不同于测试要求的条件,都应在相关规范中规定。4.1.2 字段显示
测试条件宜与矩阵显示器件的规定一致。对于字段显示的测试区域应在一个字段内,且不受周边发光的影响。
4.2 标准测试位置4.2.1 矩阵显示
为方便测试显示器件表面的亮度、光分布和色度值,将显示器件表面分成25个相同的虚拟矩形,如图3所示。除另有规定外,测试将在每个矩形的中心进行。
所有不同于测试要求的条件,都应在相关规范中规定。
®Pa
P G 学校a
S
Pm
(5)10)v
a/joyv
Pa es
a/loy
(1/10)H (3/10)H
(5/10)H
GB/T 18910.61-2021
es
Pn
es
G Pa
PA
P 3
Ps
PIA
G
P.6
图3 所有Po~P2k矩形中心的标准测试位置
4.2.2 字段显示
可将显示器件表面按4.2.1分成25个相同的虚拟矩形,选择最靠近指定矩形区域中心的字段,测试在该字段的中心进行,即当需要测试P.(i=0~24)点时,最接近P,矩形中心的字段的几何中心作为
测试点。
所有不同于测试要求的条件,都应在相关规范中规定。4.3 电学条件
可分为以下三种供电方式,宜使用 a),不宜使用c):
a) 外电源:配备一个外部供电系统,外电源的电压波动为显示器额定电压的士1%;
b) 内置电源:供给系统运行能耗(如提供背光源用电);确保系统接入了厂商指定的电压和频率的交流电源;
c) 电池:用于启动显示器;宜使用交流适配器,没有交流适配器则预热的时间将会被缩短。应确
保电池电能充满。
如果使用的电学条件与上述规定不符,应在相关规范里规定。4.4 标准测试条件
标准测试条件应符合下列规定:
a) 环境条件:温度25℃±2℃,气压86kPa~106kPa,相对湿度25%~85%;
GB/T 18910.61——2021
b) 预热条件:进行测试前被测样品要进行预热,预热时间根据显示器件的预热特性来确定,至少
预热15 min;
c) 暗室条件:通常在1lx以下(含1lx)光照度的暗室中测试;
d)测试方向:采用垂直被测样品表面的(或者其他指定的)视角方向,并保证其偏差在±0.3";e)中心点测试:测试点位于被测屏幕的中心,误差控制在屏幕对角线的士3%。所有不同于以上测试要求的条件,都应在相关规范中规定。注:光照条件参见附录A。4.5 标准测试程序
对于所有的测试方向,测试装置到被测样品测试点的距离应保持不变。所用光源,其发光强度和光谱特性在测试期间都应保持不变。
标准测试程序包括下列步骤:
a)准备测试装置和设备,被测样品以及规定的环境条件。b) 安排选择的标准条件的记录,以及不同于标准条件的记录。c) 在暗室中测试需要的参量。
d) 如果用外部光源,应在被测模块的表面测试光源的以下参数。在显示器件有效显示区域的中
心P。点,测试并记录下:————光源光谱分布P(λ);——亮度L;
——亮度随时间的变化L(t);——亮度随视角的分布L(0,)。
e)将光源、被测样品以及测试设备之间的结构布局,画成图或者以照片的形式列入详细的规
范中。
所有不同于测试要求的条件,都应在相关规范中规定。
5 矩阵显示测试方法
5.1 亮度和亮度均匀性5.1.1 目的
测试显示器件的亮度和带有内置背光系统的显示器件的表面亮度均匀性。5.1.2 测试装置
测试装置应包括亮度计、驱动电源和液晶显示器件的驱动信号发生器。5.1.3 测试程序5.1.3.1 最大亮度
在4.4规定的条件下,使显示器件为白场(100%输入信号电平)状态,在P点进行亮度L。的测试。
5.1.3.2 白场状态下亮度的均匀性
在4.4规定的条件下,显示器件为白场状态,测试P,(i=0、11、15、19、23或i=0、9、11、13、15、17、19、21、23)矩形中心点的亮度。由测试值确定亮度最小值L_和最大值Lm.按公式(1)
