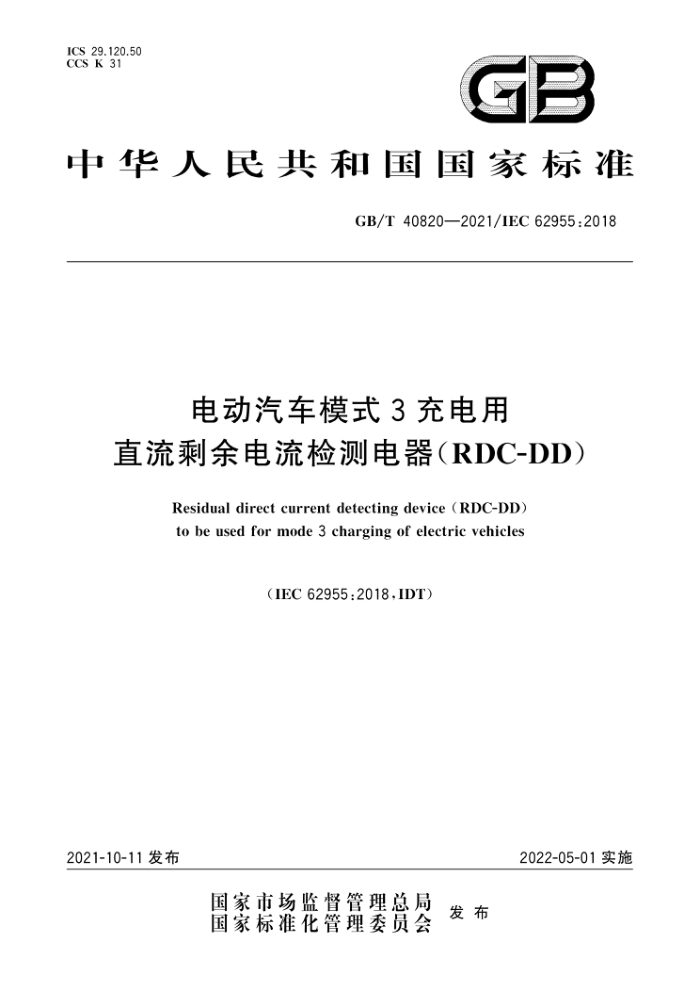

ICS 29.120.50 CCS K 31 美甲1
中华人民共和国国家标准
GB/T 40820—2021/IEC 62955:2018
电动汽车模式3充电用
直流剩余电流检测电器（RDC-DD）Residual direct current detecting device(RDC-DD)to be used for mode 3 charging of electric vehicles
(IEC62955:2018,IDT)
2022-05-01实施2021-10-11发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 40820—2021/IEC 62955:2018
电动汽车模式3充电用
直流剩余电流检测电器（RDC-DD）
1 范围
本文件规定了电动汽车模式3充电用直流剩余电流检测电器（RDC-DD）的分类、特性、标志、使用和安装条件、结构和操作技术要求及相应试验等内容。
本文件适用于永久连接到电动汽车交流充电站桩（电动汽车充电模式3，根据IEC61851-1和IEC60364-7-722）的，额定电压不超过交流440V，额定频率50Hz、60Hz或50/60Hz，额定电流不超过125 A的直流剩余电流检测电器，以下称为RDC-MD（直流剩余电流监视电器）或RDC-PD（直流剩余电流保护电器）。
注1；本文件也可作为交流电压690V，额定频率50Hz、60Hz或50/60Hz，额定电流不超过250A的电器的指导。RDC-DD是用于在检测到大于或等于6mA的平滑直流剩余电流的情况下断开或触发断开电动汽车的充电。
注2∶选择6mA的平滑直流剩余电流值是为了防止影响上级A型或F型RCD的正确动作。
本文件包含了两种不同类型的电动汽车模式3充电用直流剩余电流检测电器（RDC-DD）（见4.1分类）。——RDC-MD（监视电器）和——RDC-PD（保护电器）。
本文件适用于能同时执行检测直流剩余电流，将剩余电流值与剩余动作电流值比较，以及当直流剩余电流超过6mA时启动断开电路的电器。
本文件规定的RDC-PD适用于隔离。
RDC-DD预期用于TN、TT和IT系统中的单相或多相电路。RDC-DD预期用于固定装置中。
RDC-DD仅用于交流电路。本文件规定的RDC-DD不适用于电动汽车和固定装置之间的双向电力传输。
对于在一个单元中集成了交流、脉动直流和6mA直流检测、评估和机械断开的RDC-DD，附录O适用。对于由RDC-M单元组成的，带有与独立保护电器（断路器或RCD）连接的机械接口的RDC-MD，附录M适用。
对于由具有独立剩余电流检测、评估，以及与开关电器（如接触器）或保护电器（断路器或RCD）连接的电气接口的RDC-M模块组成的RDC-MD，附录N适用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2423.4—2008 电工电子产品环境试验 第2部分∶试验方法 试验Db∶交变湿热（12h+12 h循环）（IEC 60068-2-30∶2005，IDT）
GB/T3956—2008电缆的导体（IEC60228∶2004，IDT）
GB/T 10963.1—2020 电气附件 家用及类似场所用过电流保护断路器 第1部分∶用于交流的断路器（IEC60898-1∶2015，IDT）
GB/T 16935.1—2008 低压系统内设备的绝缘配合 第1部分∶原理、要求和试验（IEC6064-1∶2007,IDT)
IEC60068-2-30环境试验 第2-30部分∶试验方法 试验 Db∶交变湿热（12h＋12h循环）【En-vironmental testing——Part 2-30:Tests—Test Db: Damp heat, cyclic(12 h＋12 h cycle)]
IEC60068-3-4电工电子产品环境试验第3-4部分∶支持文件及导则湿热试验(Environmental testing-Part 3-4:Supportingdocumentation and guidance—Damp heat tests)
IEC60364（所有部分）低压电气装置（Low-voltage electrical installations）
IEC60529 外壳防护等级（IP代码）【Degrees of protection provided by enclosures （IP Code）】IEC60664-1 低压系统内设备的绝缘配合 第1部分∶原理、要求和试验（Insulation coordination for equipment within low-voltage systems——Part l;Principles,requirements and tests)
IEC60695-2-10 着火危险试验 第2-10部分∶灼热丝/热丝基本试验方法 灼热丝装置和通用试验方法（Fire hazard testing-Part 2-10∶Glowing/hot-wire based test methods—Glowwire apparatus and common test procedure)
IEC61008-1∶2010＋AMD1∶2012＋AMD2∶2013 家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第1部分∶一般规则【Residual current operated circuit-breakers without integral overcurrent protection for household and sirnilar uses(RCCBs)—Part 1:General rules]
IEC61009-1∶2010家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO） 第1部分∶一般规则【Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs)—Part 1:General rules]
IEC61543∶1995＋AMD1∶2004＋AMD2∶2005 家用和类似用途的剩余电流动作保护器（RCD）电磁兼容性【Residual current-operated protectivedevices（RCDs）for household and similar use—Electromagnetic compatibility]
CISPR 14-1 电磁兼容 家用电器、电动工具和类似器具的要求 第1部分∶发射(Electromagnetie compatibility—Requirements forhousehold appliances,electric tools and similar ap-paratus——Part 1:Emission)
3 术语和定义及符号
3.1 术语和定义
下列术语和定义适用于本文件。3.1.1
直流剩余电流检测电器 residual direct current detecting device；RDC-D 至少具有6mA直流剩余电流检测和评估并断开被监视电路功能的检测电器。3.1.2
直流剩余电流监视电器 residual direct current monitoring device；RDC-MD 具有6mA直流剩余电流检测和机械断开能力的监视电器。3.1.3
直流剩余电流保护电器 residual direct current protective device；RDC-PD 集成了交流、脉动直流和6mA直流检测、评估和机械断开的保护电器。3.1.4
RDC-M单元 RDC-Munit
包括检测和评估剩余电流，并使RCD或断路器机械动作从而断开被监视电路的单元。
3.1.5
RDC-M模块 RDC-Mmodule
用于检测直流剩余电流并向电气耦合的开关电器发出信号从而断开被监视电路的模块。注∶一个模块可以由多个上述的模块组成。3.2 符号
下列符号适用于本文件。I。 额定电流I。 剩余电流
I sac 额定直流剩余动作电流I 额定直流剩余不动作电流U。 额定电压U。 额定工作电压U 额定绝缘电压Im 额定接通和分断能力
100
I 额定限制短路电流Ise 额定限制剩余短路电流
4 RDC-DD（RDC-MD，RDC-PD）的分类
4.1 根据结构型式分类
注∶附录L给出了以下分类的概述。4.1.1 RDC-MD
4.1.1.1 与机械开关在一个单元中的RDC-MD
6mA直流剩余电流检测、评估和机械断开能力在一个单元内的RDC-MD。
对于交流和脉动直流剩余电流的保护，RDC-MD应与额定剩余动作电流不超过30mA的A型RCD（根据IEC61008-1或IEC61009-1）或F型RCD（根据IEC62423）一起使用。
注∶根据本分类的RDC-MD示例如图L.1。
4.1.1.2 由RDC-M单元机械耦合到独立的保护电器组成的RDC-MD
具有6mA直流剩余电流检测和评估能力的RDC-M单元机械耦合到一个独立的保护电器∶a） 额定剩余动作电流不超过30mA，根据IEC61009-1的A型RCBO或根据IEC62423的F型
RCBO
b） 额定剩余动作电流不超过30mA，根据IEC61008-1的A型RCCB或根据IEC62423的F型
RCCB
c） 根据IEC60898-1的断路器。
对于交流和脉动直流剩余电流的保护∶此RDC-MD应与额定剩余动作电流不超过30mA的A型RCD（根据IEC61008-1或IEC61009-1）或F型RCD（根据IEC62423）串联使用。
注1∶此分类见附录M。
注2∶根据本分类的RDC-MD示例如图L.2。
