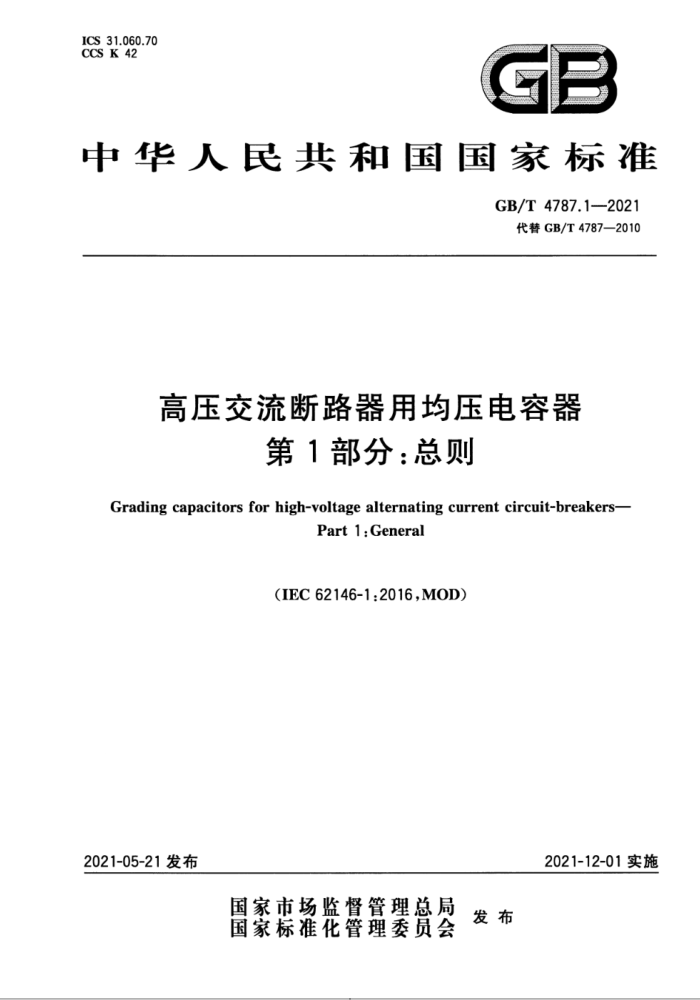

ICS 31.060.70
GB CCS K 42
中华人民共和国国家标准
GB/T 4787.1-2021
代替 GB/T 4787—2010
高压交流断路器用均压电容器第1部分∶总则
Grading capacitors for high-voltage alternating current circuit-breakers—Part 1:General
(IEC 62146-1:2016,MOD)
2021-05-21发布2021-12-01实施
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 4787.1-2021
高压交流断路器用均压电容器第1部分∶总则
1 范围
本文件规定了高压交流断路器用均压电容器的使用条件、额定值、设计和结构、试验、运输、贮存、安装、运行和维护规则、安全、环境方面的内容。
本文件适用于与断路器断口相并联的均压电容器。其作用是改善多断口断路器各个灭弧室单元两端的电压分布。
均压电容器也能与单断口断路器上的灭弧室单元并联使用，以抑制瞬态恢复电压（TRV）。均压电容器是断路器的组部件且应符合断路器的技术要求。本文件适用于满足下列类别中的一种或两种均压电容器;—安装在空气绝缘断路器上;
-安装在封闭式断路器上。，
对以上不同类别均压电容器的试验在某些情况下是不同的。本文件的目的是∶
—规定性能、试验和额定值的统一规则;—规定特定的安全规则;
提供安装和运行导则。，替
本文件不适用于安装在断路器上以抑制瞬态恢复电压的相对地电容器。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 311.1 绝缘配合 第1部分∶定义、原则和规则（GB/T311.1—2012，IEC 60071-1∶2006，MOD)
GB/T 2423.23—2013 环境试验 第 2部分∶试验方法 试验 Q∶密封（IEC60068-2-17∶1994，IDT)
GB/T 7354 高电压试验技术 局部放电测量（GB/T 7354—2018，IEC 60270;2000，MOD）GB/T11022—2011 高压开关设备和控制设备标准的共用技术要求（IEC62271-1∶2007，MOD）GB/T13540 高压开关设备和控制设备的抗震要求（GB/T 13540—2009，IEC 62271-2∶2003，MOD)
GB/T16927.1 高电压试验技术 第1部分∶一般定义及试验要求（GB/T 16927.1—2011，IEC 60060-1:2010,MOD)
GB/T 20877 电子电气产品标准中引人环境因素的指南（GB/T 20877—2016，IEC Guide 109∶2012,MOD)
GB/T 23752—2009 额定电压高于1 000 V的电器设备用承压和非承压空心瓷和玻璃绝缘子(IEC 62155:2003,MOD)
GB/T 4787.1-2021
GB/T 26218（所有部分） 污秽条件下使用的高压绝缘子的选择和尺寸确定【IEC/TS60815（所有部分）】3 术语和定义
下列术语和定义适用于本文件。3.1
电弧距离 arcing distance
绝缘子在正常带有运行电压的两个金属部件之间外部空间的最短距离。【来源∶GB/T 2900.8—2009，471-01-01】3.2
电容器元件 capacitor element
由电介质和被它隔开的电极所构成的部件。【来源∶GB/T 2900.16—1996，3.1.1】3.3
电容器损耗 capacitor losses 电容器所消耗的有功功率。
【来源∶GB/T 2900.16—1996，2.3.22】3.4
电容器端子 capacitor terminals
用于与断路器灭弧室单元的端子进行电气和机械连接的端子。3.5
电容偏差 capacitance tolerance 实际电容与额定电容之间的差值。
注∶实际电容为在 20 ℃下测得的或换算到该温度下的值。【来源∶GB/T 2900.16—1996，2.3.4】3.6
电容器单元 capacitor unit
由一个或多个电容器元件组装于单个外壳中并有引出端子的组装体。注;电容器单元的通用类型具有圆柱形绝缘外套及作为端子用的金属法兰，【来源∶GB/T 2900.16—1996，2.2.1】3.7
爬电距离 creepage distance
在两个导电部件之间沿固体绝缘材料表面的最短距离。
水泥或其他非绝缘的胶合材料的表面不能视为爬电距离的组成部分。
注;若在绝缘子的绝缘件上施有高阻层，该绝缘件视为有效绝缘表面，其表面距离计人爬电距离。3.8
电容器的电介质 dielectric of a capacitor 电容器元件的两个电极之间的绝缘材料。3.9
失效 failure
设备丧失了执行规定功能的能力。注 1∶设备失效后就会出现故障。
