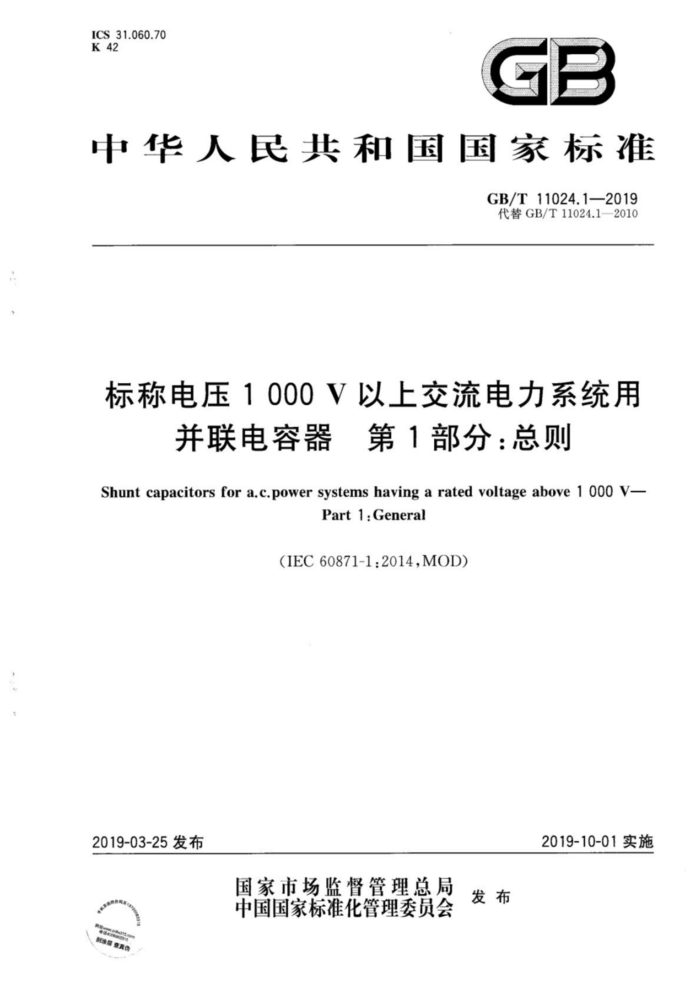

GB/T 11024.1-2019 代替 GB/T 11024.1二2010
标称电压1000V以上交流电力系统用并联电容器第1部分:总则
Shunt capacitors for a.c.power systems having a rated voltage above 1000 V-Part 1:General (IEC60871-1:2014,MOD)
2019-10-01实施
2019-03-25发布
前 言
GB/T11024《标称电压1000V以上交流电力系统用并联电容器》分为四个部分:
—第1部分:总则;
—第2部分∶老化试验;
—第3部分:并联电容器和并联电容器组的保护;
—第 4部分:内部熔丝。
本部分为GB/T 11024的第1部分。
本部分按照GB/T 1.1—2009 给出的规则起草。
本部分代替GB/T11024.1—2010《标称电压1000V以上交流电力系统用并联电容器 第1部分:总则》,与GB/T 11024.1—2010相比,主要技术内容变化如下:
—根据我国具体情况,电容器外部的放电器件通常采用放电线圈,故在术语和定义一章中增加了"放电线圈"的术语和定义(见第3章）;
—因为在型式试验项目中增加了过电压试验,故在术语和定义一章中增加了"试验单元""可比元件设计"和"元件间绝缘"等三个相关术语和定义(见第3章）;
—根据我国具体情况,删去了型式试验项目中"电容器配用的外部熔断器的试验（在装置试验时进行）"(见6.3,2010年版的6.2);
—为了明确型式试验的覆盖范围,在型式试验条款的最后增加了一句话"型式试验可以覆盖一定范围的电容器设计,覆盖规则按DL/T840——2016中6.4的规定"（见6.3）;
—用"老化试验"代替"耐久性试验"一词,并重新作了诠释(见6.5.1,2010年版的6.4）;
—在特殊试验中增加一项"耐受爆破能量试验",并作了诠释;相应删去了附录C中"C.4.2电容器外壳的型式试验 在考虑之中"的相关内容（见6.5.2和C.4.2,2010年版的6.4和C.4.2）;——在三相电容器单元中,任意两个线路端子间测得的电容的最大值与最小值之比规定在更小的范围之内（见7.2,2010年版的7.2）;
—将端子间交流试验电压和直流试验电压均按 IEC作了修改（见第9章,2010年版的第9章）;———修改了热稳定性试验的合格判定条件（见第13章,2010年版的第13章）;
一删去了端子与外壳间雷电冲击电压试验中电容器单元承3次正极性冲击的试验方法(见15.2, 2010年版的第16章）;
—将过电压试验作为型式试验项目列入本部分。与GB/T11024.2—2001中关于过电压周期试验的方法相比,试验程序、过电压组合施加的每日次数和总计次数均作了修改,并增加了后续施加电压的试验项目（见第16章,GB/T 11024.2—2001年版的2.1.3.1）;
一删去了短路放电试验中"在试验后的5min内,应对单元进行一次端子间电压试验"的规定（见2010年版的第17章）;
—按照GB/T311.1—2012修改了标准绝缘水平,并补充了系统标称电压750kV和1000kV的标准绝缘水平（见18.1,2010年版的18.1）;
一对于安装在海拔1000m以上的装置,提出了确定外绝缘性能的海拔修正因数（见18.2.1, 2010年版的27.8.1）;
—考虑到电容器组有不同的中性点接地方式,当电容器发生故障从电源断开时,电容器上可能的过电压有所不同,故修改并增加了对放电电路应具有在相应不同的过电压峰值下放电的载流能力的要求（见第 21 章,2010年版的第21 章）;
