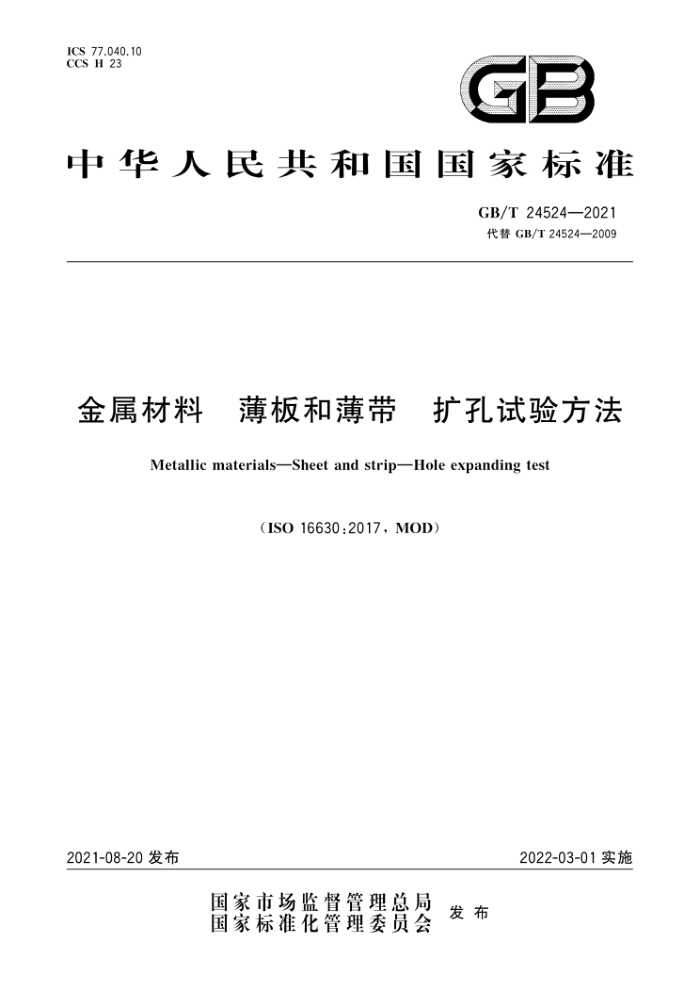

GB/T 24524-2021 代替GB/T 24524—2009
金属材料薄板和薄带扩孔试验方法
Metallic materials—Sheet and strip—Hole expanding test(ISO 16630:2017,MOD)
2022-03-01实施
2021-08-20发布
目 次
前言 ………………………………………………………………………………………………………1
引言 ………………………………………………………………………………………………………… 1
1 范围 ………………………………………………………………………………………………………1
2 规范性引用文件…………………………………………………………………………………………1
3 术语和定义 ……………………………………………………………………………………………… 1
4 符号和说明 ……………………………………………………………………………………………… 1
5 原理 ……………………………………………………………………………………………………… 2
6 试验设备…………………………………………………………………………………………………3
7 试样 ………………………………………………………………………………………………………4
8 试验程序 ………………………………………………………………………………………………… 5
9 试验结果计算 …………………………………………………………………………………………… 6
10 试验报告……………………………………………………………………………………………………6
前 言
本文件按照GB/T1.12020《标准化工作导则第1部分;标准化文件的结构和起草规则》的规定起草。
本文件代替 GB/T 24524—2009《金属材料 薄板和薄带 扩孔试验方法》，与 GB/T 24524—2009 相比，除编辑性改动外，主要技术变化如下∶
——将厚度范围扩大至"1.2 mm～7.0 mm"（见第1章，2009年版的第1章）;
——增加了"贯穿裂纹""未贯穿裂纹"的术语和定义（见第3章）;
——明确了"扩孔试验用圆锥形凸模的硬度应不小于 55HRC"的要求（见 6.2.5）;
——增加了"应定期检查冲压模具的磨损情况，必要时，进行修复、打磨、或者更换"的规定（见7.5）;
——增加了"在试样冲孔过程中，冲孔凸模与冲孔凹模保持同轴，且冲孔凸模轴心垂直试样表面"的上规定（见7.6）;
——更改了选择凹模内径尺寸的实例（见表3，2009 年版的表3）;
——增加了"使用合适的量具如游标卡尺、经校准的投影仪、塞尺等.测量试样破裂后的贯穿裂纹的开口内侧裂纹宽度。扩口内侧贯穿裂纹的最大宽度宜不超过0.1 mm"的规定（见8.7）。
本文件使用重新起草法修改采用ISO16630∶2017《金属材料 薄板和薄带 扩孔试验方法》。
