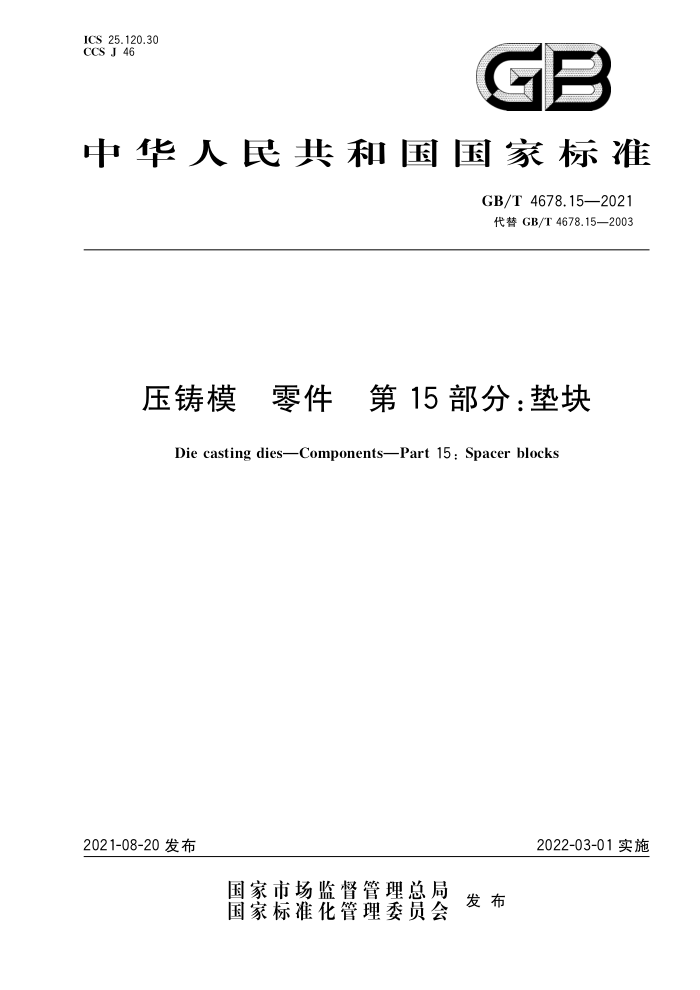

GB/T 4678.15-2021 代替 GB/T 4678.15-2003
压铸模零件第15部分∶垫块
Die casting dies—Components-Part 15:Spacer blocks
2022-03-01实施
2021-08-20发布
前 言
本文件按照 GB/T1.1一2020《标准化工作导则 第1部分∶标准化文件的结构和起草规则》的规定起草。
本文件是GB/T4678《压铸模 零件》的第15部分。GB/T4678 已经发布了以下部分;
——第1部分∶模板;
——第2部分∶圆形镶块;
——第 3部分∶矩形镶块;
——第4部分∶方导柱;
——第5部分∶圆导柱;
——第6部分∶带头导套;
——第7部分∶直导套;
——第8部分∶推板;
——第9部分∶推板导柱;
——第10部分∶推板导套;
——第11部分∶推杆;
——第12部分∶复位杆;
——第13部分∶推板垫圈;
——第14部分∶限位钉;
——第 15 部分∶垫块;
——第 16部分∶扁推杆;
——第17部分∶推管;
——第18部分∶支承柱;
——第19部分∶定位元件。
本文件代替GB/T4678.15一2003《压铸模零件 第15部分∶垫块》，与GB/T4678.15一2003相比，除结构调整和编辑性改动外，主要技术变化如下∶
a） 按规范画法修改了垫块结构图及图中字母符号（见图1，2003年版的图1）;
b） 修改了对倒角要求的描述方法（见图1，2003年版的图1）;
c） 修改和增加了垫块的尺寸规格（见表1，2003年版的表1）。
本文件由全国模具标准化技术委员会（SAC/TC 33）提出并归口。
