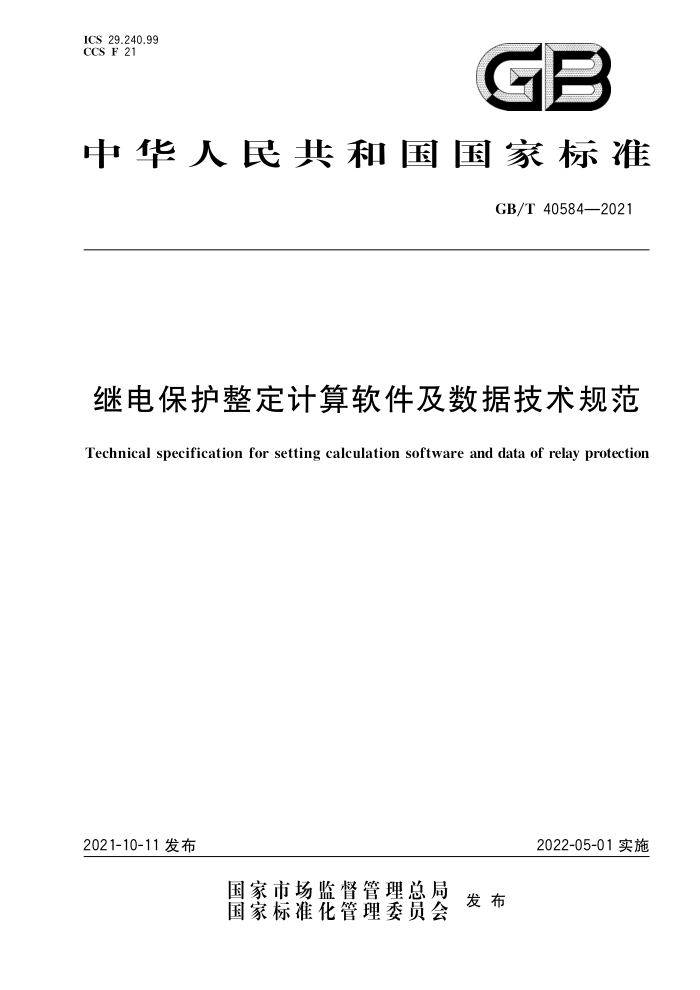

GB/T 40584-2021继电保护整定计算软件及数据技术规范
Technical specification for setting calculation software and data of relay protection
2022-05-01实施
2021-10-11发布
目次
前言 …………………………………………………………………………………………………………1
１ 范围 ……………………………………………………………………………………………………… １
２ 规范性引用文件 ………………………………………………………………………………………… １
３ 术语和定义 ……………………………………………………………………………………………… １
４ 总体要求 ………………………………………………………………………………………………… ２
５ 整定计算软件 …………………………………………………………………………………………… ２
５．１ 一般要求 …………………………………………………………………………………………… ２
５．２ 系统管理 …………………………………………………………………………………………… ２
５．３ 图形建模 …………………………………………………………………………………………… ２
５．４ 运行方式 …………………………………………………………………………………………… ２
５．５ 故障计算 …………………………………………………………………………………………… ３
５．６ 原理级整定计算 …………………………………………………………………………………… ３
５．７ 装置级整定计算 …………………………………………………………………………………… ３
５．８ 台账管理 …………………………………………………………………………………………… ３
６ 整定计算数据 …………………………………………………………………………………………… ４
６．１ 一般要求 …………………………………………………………………………………………… ４
６．２ 区域厂（场）站参数及图形 ………………………………………………………………………… ４
６．３ 一次设备数据参数及图形 ………………………………………………………………………… ４
６．４ 二次设备数据参数 ………………………………………………………………………………… ５
６．５ 运行方式参数 ……………………………………………………………………………………… ５
６．６ 边界等值参数及图形 ……………………………………………………………………………… ５
７ 整定计算数据交互 ……………………………………………………………………………………… ５
７．１ 一般要求 …………………………………………………………………………………………… ５
７．２ 参数及数据交互 …………………………………………………………………………………… ５
７．３ 图形文件交互 ……………………………………………………………………………………… ６
８ 性能要求 ………………………………………………………………………………………………… ６
附录 Ａ （资料性） 系统架构 ……………………………………………………………………………… ７
附录Ｂ（资料性） 电压等级及颜色 ……………………………………………………………………… ８
附录Ｃ（规范性） 整定计算图元参数规范 ……………………………………………………………… ９
附录Ｄ（规范性） 基准电压一览表 ……………………………………………………………………… ２５
附录Ｅ（规范性） 整定计算数据参数规范 ……………………………………………………………… ２６
附录Ｆ（资料性） 整定计算数据交互示例 ……………………………………………………………… ３９
前 言
本文件按照ＧＢ／Ｔ１．１—２０２０《标准化工作导则 第１部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国电力企业联合会提出。
本文件由全国电网运行与控制标准化技术委员会（ＳＡＣ／ＴＣ４４６）归口。
