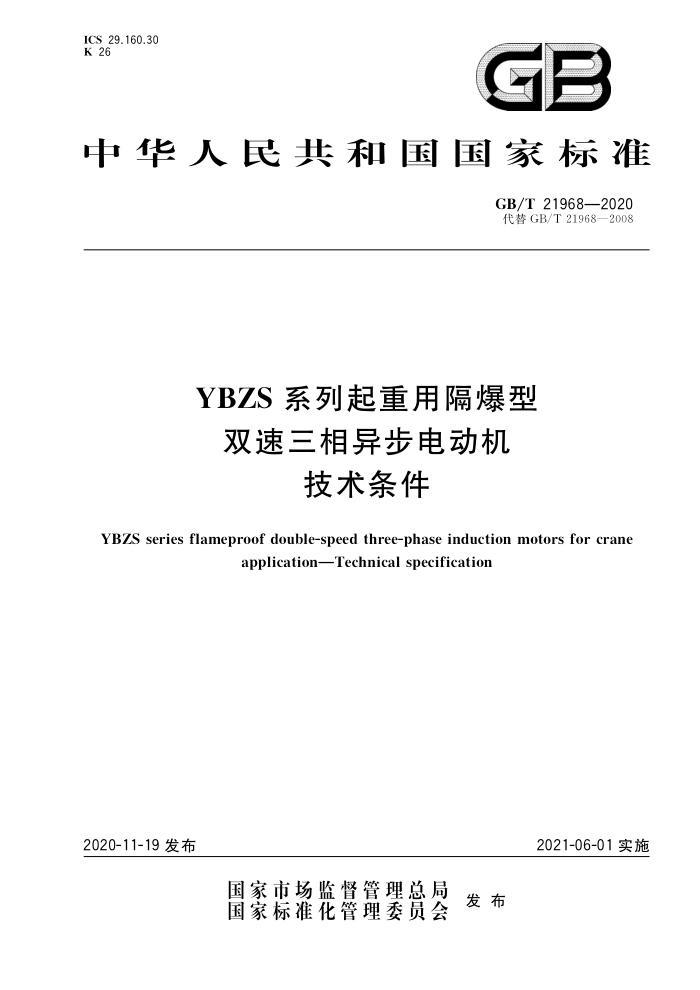

GB/T 21968-2020代替 GB/T 21968—2008
YBZS系列起重用隔爆型双速三相异步电动机技术条件
YBZS series flameproof double-speed three-phase induction motors for crane application-一Technical specification
2021-06-01 实施
2020-11-19发布
前 言
本标准按照 GB/T 1.1—2009 给出的规则起草。
本标准代替 GB/T 21968—2008《YBZS 系列起重用隔爆型双速三相异步电动机技术条件》，与 GB/T 21968—2008 相比，主要技术变化如下∶
——增加引用了GB/T756、GB/T1958、GB/T1971、GB/T 22719.1、GB/T22719.2、GB/T 21975，删除了GB/T13306—1991、JB/T 9615.1—2000、JB/T 9615.2—2000、JB/T 56105—1999（见第 2 章，2008 年版的第 2 章）;
——增加了电动机型号及示例说明（见 3.1）;
——增加了凸缘止口对电动机轴线的径向圆跳动公差及凸缘配合面对电动机轴线的轴向圆跳动公差【见 3.9 d）】;
——修改了表 3、表 4、表 5 机座号 180L.的D，尺寸（见表3～表5，2008 年版的表 3～表 5）;
——修改了表3 机座号 160M～225M的 K 基本尺寸及位置度公差、表 4机座号 112M～225M的S 基本尺寸及位置度公差、表5 机座号 112M～250M的 S 基本尺寸及位置度公差（见表 3～表5，2008 年版的表3～表 5）;
——修改了表 6 轴伸键的键宽公差（见表 6，2008 年版的表 6）;
——增加了电动机外壳最高表面温度的要求（见 4.10）;
——增加了"电动机三相定子绕组在实际冷态下直流电阻的任何一相与三相平均值的偏差应不超过平均值的±2%。"（见 4.11）;
——增加了"在 40 ℃环境温度下，电动机定子绕组的冷态绝缘电阻值应不低于5 MQ。"（见4.12）;
——增加了"也可用1s 试验代替，但试验电压值应为规定值的 120%。"（见 4.13）;
——修改了交变湿热试验要求（见 4.17，2008年版的 4.15）;
——删除了对电动机气隙不均匀度的规定，相应的取消气隙不均匀度的检查（见 2008年版 4.16）;
——修改了电动机振动和噪声的要求（见 4.18 和 4.19，2008年版的 4.18 和 4.19）;
——增加了电动机旋转方向的要求（见 4.24）;
——增加了电动机外观和装配质量要求（见 4.27）;
——增加了电动机项目的测试（见 4.28）;
——将第 6 章改为表格形式表述（见第 6 章，2008 年版的第 5 章）;
——将出线端标志改为表格形式表示（见 7.3，2008 年版的 6.3）。
本标准由中国电器工业协会提出。
本标准由全国旋转电机标准化技术委员会（SAC/TC 26）归口。
