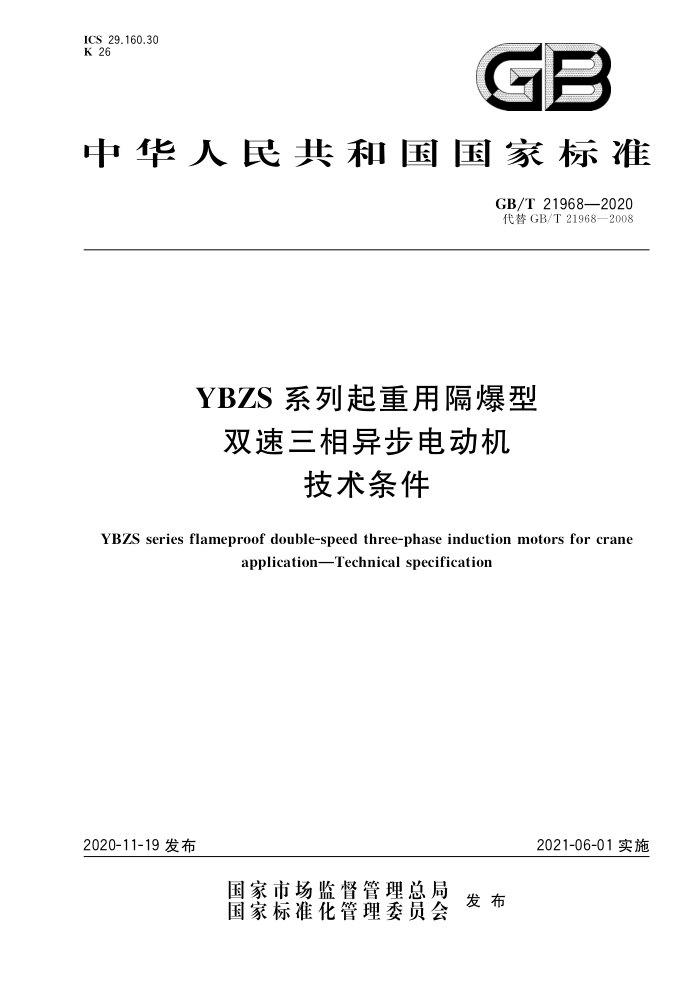

中华人民共和国国家标准
GB/T 21968—2020 代替GB/T 21968—2008
YBZS系列起重用隔爆型
双速三相异步电动机
技术条件
YBzS series flameproof double-speed three-phase induction motors for crane
application—Technical specification
2021-06-01实施
2020-11-19 发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 21968—2020
目 次
前言 1 范围
规范性引用文件型式、基本参数与尺寸· 技术要求 5　试验方法… 6 检验规则
2
..
3
4
8
11 11
.....
......
标志、包装与保用期
13 GB/T 21968—2020
前言
本标准按照 GB/T 1.1一2009 给出的规则起草。 本标准代替GB/T 21968一2008《YBZS 系列起重用隔爆型双速三相异步电动机技术条件》，与
GB/T 21968—2008 相比,主要技术变化如下：
增加引I用了GB/T 756、GB/T 1958、GB/T 1971、GB/T 22719.1、GB/T 22719.2、GB/T 21975 删除了GB/T 13306—1991、JB/T9615.1—2000、JB/T 9615.2—2000、JB/T 56105—1999（见第2章，2008年版的第2章）；增加了电动机型号及示例说明（见3.1）； SA -增加了凸缘止口对电动机轴线的径向圆跳动公差及凸缘配合面对电动机轴线的轴向圆跳动公差见 3.9 d)」; 修改了表3、表 4、表 5机座号180L的D1尺寸（见表 3～表 5,2008 年版的表3～表 5）; -修改了表3机座号160M～225M的K基本尺寸及位置度公差、表4机座号112M～225M的 S基本尺寸及位置度公差、表5机座号112M～250M的S基本尺寸及位置度公差（见表3～表5,2008年版的表3～表5）；修改了表6轴伸键的键宽公差（见表6,2008年版的表6); 增加了电动机外壳最高表面温度的要求（见4.10）；增加了“电动机三相定子绕组在实际冷态下直流电阻的任何一相与三相平均值的偏差应不超过平均值的士2%。”（见4.11）；增加了“在40℃环境温度下，电动机定子绕组的冷态绝缘电阻值应不低于5 Mα。”（见 4.12)；增加了“也可用1 s试验代替，但试验电压值应为规定值的120%。”（见 4.13); -修改了交变湿热试验要求（见4.17,2008年版的4.15）；删除了对电动机气隙不均匀度的规定，相应的取消气隙不均匀度的检查（见2008年版4.16）；一修改了电动机振动和噪声的要求（见4.18和4.19,2008年版的4.18和4.19）； -增加了电动机旋转方向的要求（见 4.24）；增加了电动机外观和装配质量要求（见4.27）; 增加了电动机项目的测试（见4.28）; 将第6 章改为表格形式表述（见第6 章，2008 年版的第 5章）; 将出线端标志改为表格形式表示（见7.3，2008年版的6.3）。
一
一
本标准由中国电器工业协会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC 26)归口。 本标准起草单位：佳木斯防爆电机研究所、安徽省电机产品及零部件质量监督检验中心、佳木斯电
机股份有限公司、无锡新大力电机有限公司、无锡东元电机有限公司、山东众泰防爆电机股份有限公司。
本标准主要起草人：郭佳民、赵云峰、常颜芹、徐敏、王秉恒、傅青云、王丽萍。 本标准所代替标准的历次版本发布情况为：
-GB/T 21968—2008。
1 GB/T 21968—2020
3型式、基本参数与尺寸
3.1型号说明如下：
示例：YB 160M2- 4/16
表示极数，“4”代表高速极数
“16”代表低速极数
表示中心高为160,“M”代表中机座
“2”代表2号铁心
表示双速表示起重用表示隔爆型异步电动机
3.2电动机应按 GB 3836.2—2010 的规定制成隔爆型,其防爆标志为 Ex dI Mb、Exd Ⅱ AT4Gb、Ex d IB T4 Gb、Ex d IⅡC T4 Gb(见 GB 3836.1—2010)。 3.3电动机的外壳防护等级为IP44,接线盒为 IP54（见GB/T 4942.1）。 3.4　电动机的冷却方法：机座号112～132为IC410;机座号160～250为IC411（见GB/T 1993）。 3.5　电动机的结构及安装型式为 IM 1001、IM1002、IM1003、IM 1004、IM 3001、IM 3003、IM 3011、 IM3013（见 GB/T 997）,并按表1的规定制造。
表 1电动机的结构及安装型式
结构及安装型式
制造范围(机座号)
代 号
IM 1001
112～160
IM 1003
180～250
IM 1002
112～160
IM 1004
180～250
IM 3001
112～160
IM 3003
180～225
112～160
IM 3011
IM 3013
180～250
3.6电动机在基准工作制时的转速比、额定功率、转动惯量（Jm）与机座号的对应关系应符合表2 的规定。非基准工作制时的功率由制造商另行给定。转动惯量的容差为保证值的10%。
2 GB/T 21968—2020
表 2 电动机的额定功率、同步转速、转动惯量（J㎡）与机座号的对应关系
同步转速 r/min 1 000/375 额定功率
Jm kg · m?
机座号
1500/375
750/300
kw 0.75 / 0.2 1.5/0.4 2.2/0.55 3.7/1.0 5.5/1.5 7.5/2.0 11/3.0
112M
0.75/0.2 1.5/0.4 2.2/0.55 3.7/1.0 5.5/1.5 7.5/2.0 11/3.0
0.022
132M
0.056
160M1 160M2 160L 180L 200L 225M 250M 250L
0.114 0.143 0.192 0.352 0.622 0.820 1.432 1.625
11/3.7 15/4.5 22/6.3 30/10
3.7 电动机的工作制分为 S2、S3、S4 及 S5 共四种类型（见 GB/T 755）。基准工作制:高速为 S3 25%; 低速为 S3 15%（即工作制为 S3,基准负载持续率分别为 25%和 15%，每一工作周期为 10 min）。
注：高速指同步转速为 750 r/min～1 500 r/min,低速指同步转速为 300 r/min～375 r/min。 3.8电动机的额定频率为 50 Hz,额定电压为 380 V;定子绕组为 Y/Y接法，或按双方技术协议。 3.9电动机的尺寸及公差（见 GB/T 4772.1)要求如下：
电动机的安装尺寸及公差应符合表3～表5的规定，外形尺寸参考表3～表5的规定，尺寸符号见图1～图3;
