内容简介

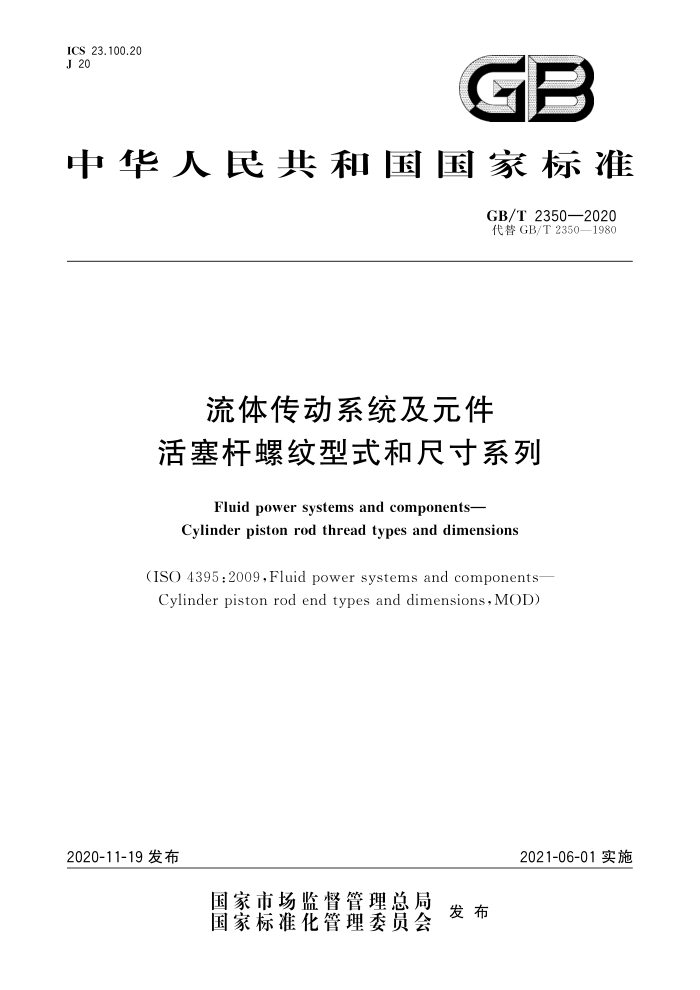

GB/T 2350-2020代替 GB/T 2350一1980流体传动系统及元件活塞杆螺纹型式和尺寸系列
Fluid power systems and components—Cylinder piston rod thread types and dimensions(ISO4395:2009,Fluid power systems and components— Cylinder piston rod end types and dimensions,MOD)
2020-11-19 发布
2021-06-01 实施
前 言
本标准按照 GB/T1.1—2009给出的规则起草。
本标准 代 替 GB/T 2350—1980《液 压 气 动 系 统 及 元 件 活 塞 杆 螺 纹 型 式 和 尺 寸 系 列》,与
GB/T2350—1980相比,主要技术变化如下:
———增加了术语和定义(见第3章);
———修改了螺纹直径、螺纹长度等尺寸代号,符合 GB/T9094的规定(见表1~表4、图1~图9,1980年版的表);
———增加了基准点标注(见图1~图9);
———液压缸、气缸活塞杆端内、外螺纹型式和尺寸分别由表2、表1、表4给出(见表2、表1、表4,1980年版的表);
———增加了液压缸、气缸活塞杆端扳手面、扳手孔的型式和尺寸系列(见5.2、6.2)。
本标准使用重新起草法修改采用ISO4395:2009《流体传动系统和元件 活塞杆端部型式和尺寸系列》。
本标准与ISO4395:2009及ISO4395:2009/Cor.
1:2010勘误表的技术性差异及其原因如下:
———关于规范性引用文件,本标准做了具有技术性差异的调整,以适应我国的技术条件,调整情况集中反映在第2章“规范性引用文件”中,具体调整如下:
● 用等同采用国际标准的 GB/T9094代替了ISO6099(见第4章);
● 用等同采用国际标准的 GB/T17446代替了ISO5598(见第3章);
● 增加引用了 GB/T2348(见第2章)。
———删除了图5中尺寸A、KK,与表3给出的尺寸一一对应(见图5,ISO4395:2009的图5)。
———增加了液压缸常用活塞杆直径60mm、120mm 及相关尺寸(见表3)。
——— 删除了术语中活塞杆螺纹安装尺寸代号的规定,其内容新增为第4章,其后章节顺延(见第3章、第4章,ISO4395:2009的第3章)。
本标准由中国机械工业联合会提出。
本标准由全国液压气动标准化技术委员会(SAC/TC3)归口。
