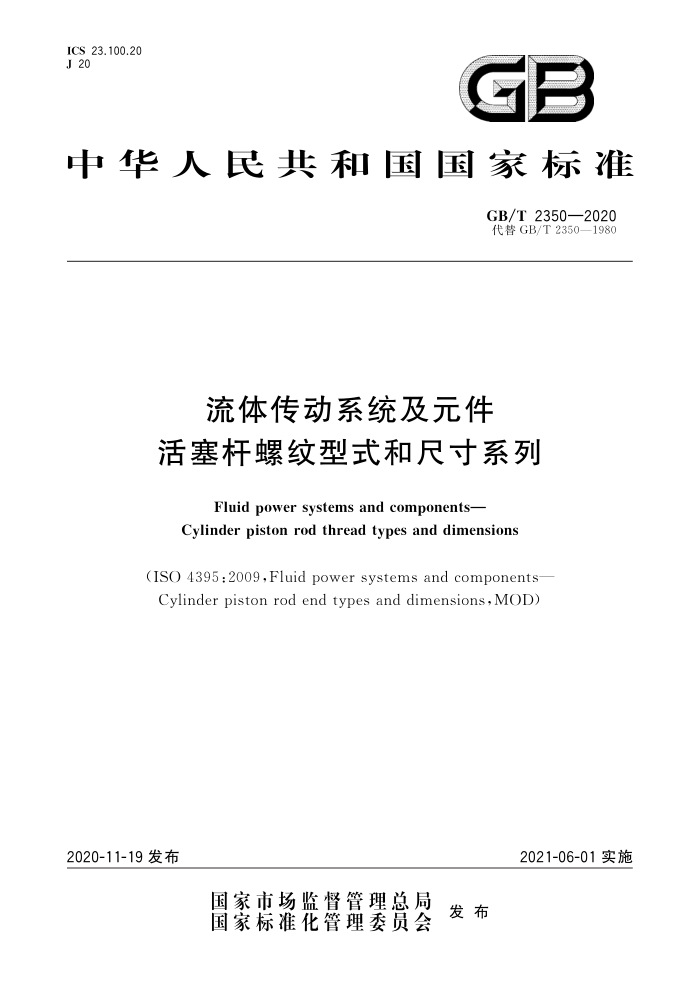

GB/T 2350-2020 流体传动系统及元件 活塞杆螺纹型式和尺寸系列 ICS 23.100.20 J 20
GB
中华人民共和国国家标准
GB/T2350—2020 代替GB/T2350—1980
流体传动系统及元件活塞杆螺纹型式和尺寸系列
Fluid power systems and components- Cylinder piston rod thread types and dimensions
(ISO 4395:2009,Fluid power systems and componentsi Cylinder piston rod end types and dimensions, MOD)
2021-06-01实施
2020-11-19发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T 2350—2020
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T2350一1980《液压气动系统及元件活塞杆螺纹型式和尺寸系列》,与
GB/T2350—1980相比,主要技术变化如下:
增加了术语和定义(见第3章):一修改了螺纹直径、螺纹长度等尺寸代号,符合GB/T9094的规定(见表1~表4、图1~图9,
1980年版的表);一增加了基准点标注(见图1~图9);一液压缸、气缸活塞杆端内、外螺纹型式和尺寸分别由表2、表1、表4给出(见表2、表1、表4,
1980年版的表);一增加了液压缸、气缸活塞杆端扳手面、扳手孔的型式和尺寸系列(见5.2、6.2)。 本标准使用重新起草法修改采用ISO4395:2009《流体传动系统和元件活塞杆端部型式和尺寸
系列》。
本标准与ISO4395:2009及ISO4395:2009/Cor.1:2010勘误表的技术性差异及其原因如下:
关于规范性引用文件,本标准做了具有技术性差异的调整,以适应我国的技术条件,调整情况集中反映在第2章“规范性引用文件”中,具体调整如下: ·用等同采用国际标准的GB/T9094代替了ISO6099(见第4章); ·用等同采用国际标准的GB/T17446代替了ISO5598(见第3章): ·增加引用了GB/T2348(见第2章)。 一删除了图5中尺寸A、KK,与表3给出的尺寸一一对应(见图5,ISO4395:2009的图5)。 一增加了液压缸常用活塞杆直径60mm、120mm及相关尺寸(见表3)
删除了术语中活塞杆螺纹安装尺寸代号的规定,其内容新增为第4章.其后章节顺延(见第 3章、第4章,ISO4395:2009的第3章)。
本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会(SAC/TC3)归口。 本标准起草单位:合肥长源液压股份有限公司、烟台未来自动装备有限责任公司、北京机械工业自
动化研究所有限公司。
本标准主要起草人:徐其俊、朱纯美、曹常贞、曹巧会。 本标准所代替标准的历次版本发布情况为:
GB/T 2350—1980。
I GB/T2350—2020
流体传动系统及元件活塞杆螺纹型式和尺寸系列
1范围
本标准规定了以液压油(液)或压缩空气为工作介质的液压缸、气缸活塞杆螺纹的常用系列,以及为活塞杆螺纹装配拧紧所设置的扳手面、扳手孔尺寸。
本标准适用于液压缸、气缸活塞杆的外部连接螺纹
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2348流体传动系统及元件缸径及活塞杆直径(GB/T2348—2018,ISO3320:2013, MOD)
GB/T 9094 流体传动系统及元件缸安装尺寸和安装型式代号(GB/T9094一2020,ISO6099: 2018,IDT)
GB/T 17446 流体传动系统及元件词汇(GB/T17446—2012,ISO5598:2008,IDT)
3术语和定义
GB/T17446界定的术语和定义适用于本文件。
4活塞杆螺纹安装尺寸代号
活塞杆螺纹安装尺寸代号应符合GB/T9094的规定。
5液压缸活塞杆端结构和尺寸
5.1 液压缸活塞杆螺纹型式和尺寸 5.1.1 液压缸活塞杆螺纹型式,见图1、图2及图3。
图1 液压缸带外螺纹的活塞杆端(带肩)
1 GB/T2350—2020
A
YY
图2 液压缸带外螺纹的活塞杆端(无肩)
2
47
图3 液压缸带内螺纹的活塞杆端
5.1.2 液压缸活塞杆螺纹尺寸应符合表1和表2的规定。
表1 液压缸活塞杆端外螺纹尺寸
单位为毫米
螺纹长度 A
螺纹规格 KK M10X1.25 M12X1.25 M14X1.5 M16X1.5 M18X1.5 M20X1.5 M22X1.5 M24X2 M27X2 M30X2 M33X2 M36X2 M42X2 M48X2 M56X2 M64 X3 M72X3 M80 X3
短型 14 16 18 22 25 28 30 32 36 40 45 50 56 63 75 85 90 95
长型" 22 24 28 32 36 40 44 48 54 60 66 72 84 96 112 128 128 140
2 GB/T2350—2020
表1(续)
单位为毫米
螺纹长度 A
螺纹规格 KK M90X3 M100X3 M110X3 M125×4 M140X4 M160X4 M180X4 M200×4 M220X4 M250X6 M280X6
短型 106 112 112 125 140 160 180 200 220 250 280
长型b.c 160
螺纹长度A是指最大值。 用锁紧螺母调整时,采用长型螺纹,应考虑弯曲负载本表中未规定的长型螺纹长度与其相应的短型螺纹长度比应不小于1.5。
表 2 液压缸活塞杆端内螺纹尺寸
单位为毫米
螺纹规格 KF M8X1 M10X1.25 M12X1.25 M16X1.5 M20X1.5 M27X2 M33×2 M42X2 M48X2 M64X3 M80X3 M100X3 M125X4 M160X4
螺纹长度 AF: 12 14 16 22 28 36 45 56 63 85 95 112 125 160
螺纹长度AF是指最小值。
3 GB/T 2350—2020
5.2 液压缸活塞杆端扳手面、扳手孔的型式和尺寸
为方便液压缸活塞杆螺纹装配拧紧,在活塞杆端应至少设计一对扳手面或扳手孔结构,见图4、
图5、图6。扳手面或扳手孔尺寸应符合表3的规定。
WT
图4液压缸带扳手面的活塞杆端(外螺纹)
图5液压缸带扳手孔的活塞杆端(外螺纹)
图6液压缸带扳手面的活塞杆端(内螺纹)
