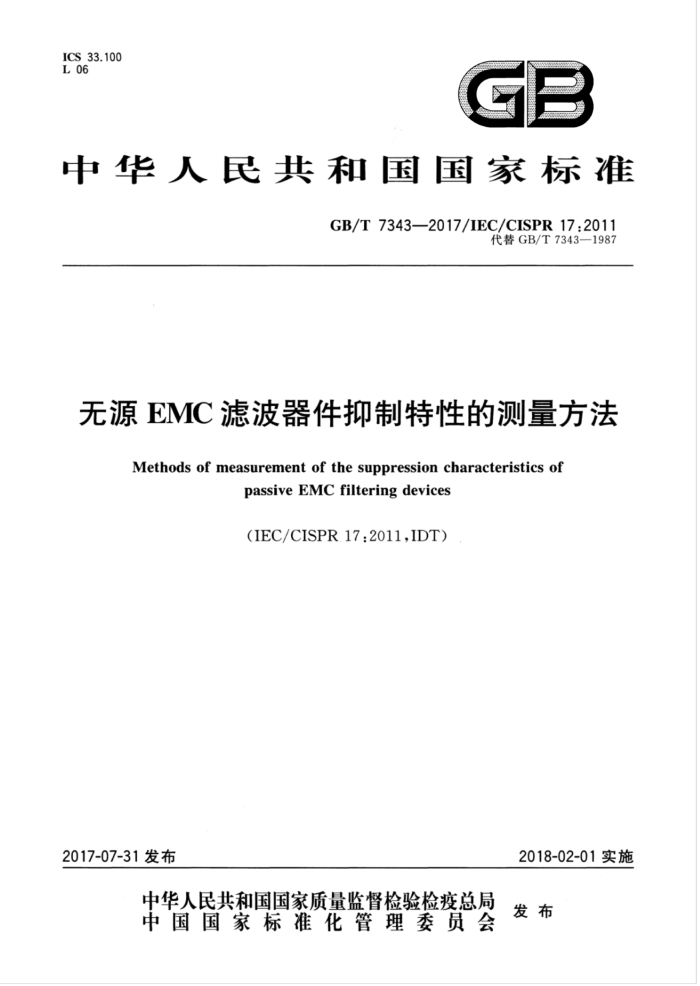

GB/T 7343-2017/IEC/CISPR 17:2011 代替 GB/T 7343—1987
无源EMC滤波器件抑制特性的测量方法
Methods of measurement of the suppression characteristics of passive EMC filtering devices (IEC/CISPR 17:2011,IDT)
2018-02-01 实施
2017-07-31发布
前言
本标准按照 GB/T 1.1—2009 给出的规则起草。
本标准代替GB/T 7343—1987《10 kHz～30 MHz无源无线电干扰滤波器和抑制元件抑制特性的测量方法》。与 GB/T 7343—1987 相比，主要技术内容变化如下∶
——标准名称由"10 kHz～30 MHz无源无线电干扰滤波器和抑制元件抑制特性的测量方法"改为"无源 EMC 滤波器件抑制特性的测量方法";
——第 3 章增加了 8 个名词术语和 15 个缩略语;
——第4章增加了 EMC滤波器件的分类、插入损耗的计算、非对称（共模）模式、对称（差模）模式和不对称模式的详细说明;
——第 5章对插入损耗的测量进行一些修改，包括测量的布置、测量的方法（细化了有偏置和无偏置测量的内容），并增加了校准和验证及不确定度的内容;
——第6章增加了阻抗测量的内容，包括直接法和间接法。增加测量的布置和程序、测试布置的校准及测量的不确定度;
——第6章增加了S 参数的相关内容，包括二端口 S 参数和四端口 S 参数。具体为 S 参数的说明，S 参数的测量（包括测量的布置和程序、测试夹具）、测试布置的校准、测量的不确定度等;
——增加了规范性附录 A EMC 滤波器件抑制特性的测量不确定度的评估;
——增加了资料性附录 B 插入损耗测量的测试箱实例;
——增加了资料性附录 C 非 50 Ω 系统插入损耗的测量方法;
——增加了资料性附录 D适用于插入损耗测量的缓冲网络的实现;
——增加了资料性附录 E 插入损耗测量的一般讨论;
——增加了资料性附录 F 阻抗测量的测试布置;
——增加了资料性附录 G 共模扼流圈的 S 参数的测量;
——增加了资料性附录 H 无引线 DUT S 参数的测量布置;
——CISPR 17∶2011 中部分电感和电阻的符号有错误，本标准已加以修正;
——CISPR17∶2011第4章有"EMC滤波器件的分类（包括表 1）"的悬置段，不符合国标，本标准将该悬置段列为 4.1，其他条顺延;
——CISPR 17∶2011 附录 A中的不确定度的表格布局有问题，合成标准不确定度和扩展不确定度两列均改为通行;
——CISPR 17∶2011 附录 A 的表 A.2 中，不确定度计算有错误，本标准已加以修正;
——在 CISPR17∶2011附录E的式（E.1）的说明中，原文"V。=V。/2"有错误，应该为"Vo=V。/2"，本标准中已加以修正;
——表 A.2 阻抗测量的不确定度示例中，阻抗测试设备的值有错误，在与 CISPR 沟通确认之后，已修订为 0.38，相应的标准不确定、合成标准不确定度以及扩展不确定度也作了修改;
——在附录 H图 H.1 中增加了"注∶变压器的使用是为了实现阻抗变换"，以避免引起歧义。本标准使用翻译法等同采用 CISPR17∶2011《无源 EMC 滤波器件抑制特性的测量方法》。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下∶
——GB/T 4365—2003 电工术语 电磁兼容【IEC 60050（161）∶1990 及 Amd.1-1997和Amd.2-1998,IDT]
——GB 14023—2011 车辆、船和内燃机 无线电骚扰特性 用于保护车外接收机的限值和测量方法（IEC/CISPR 12∶2009，IDT）
本标准由全国无线电干扰标准化技术委员会（SAC/TC 79）提出并归口。
