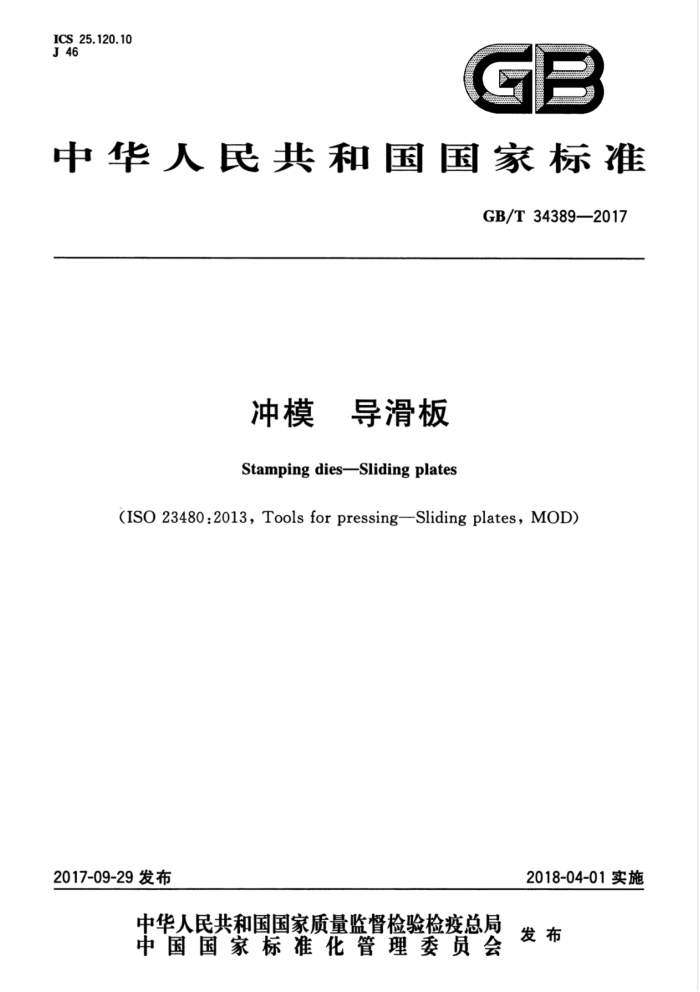

GB/T 34389-2017
冲模导滑板
Stamping dies—Sliding plates (ISO 23480:2013,Tools for pressing—Sliding plates,MOD)
2018-04-01 实施
2017-09-29 发布
前言
本标准按照 GB/T 1.1—2009 给出的规则起草。
本标准使用重新起草法修改采用 ISO 23480∶2013《冲模 导滑板》。本标准与 ISO 23480∶2013 的技术性差异及其原因如下∶
——在"范围"中增加了"本标准适用于冲模用导滑板"，以符合国家标准;
——关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第 2 章"规范性引用文件"中，具体调整如下;
● 用修改采用国际标准的 GB/T 70.1代替了 ISO 4762（见表1、表2）;
● 用等同采用国际标准的 GB/T 1804-2000代替了ISO 2768-1（见3.1、3.2）;
● 用等同采用国际标准的 GB/T 19096代替了 ISO 13715（见3.1、3.2）;
——修改图1的剖切方式，增加剖面线，并修改螺钉、通孔和沉孔的画法，符合机械制图国家标准;
——在图 2 中增加l。标注，与表1中的对应1， 对应;
——在图2、图3中表示圆直径尺寸的d 、d1、d。前加φ，符合机械制图国家标准;
——修改了图2、图3中倒角和表面粗糙度的标注，并删除了关于表面粗糙度单位的说明，符合机械制图国家标准;
——修改了标记表述方式，以符合国家标准。
本标准由全国模具标准化技术委员会（SAC/TC 33）提出并归口。
