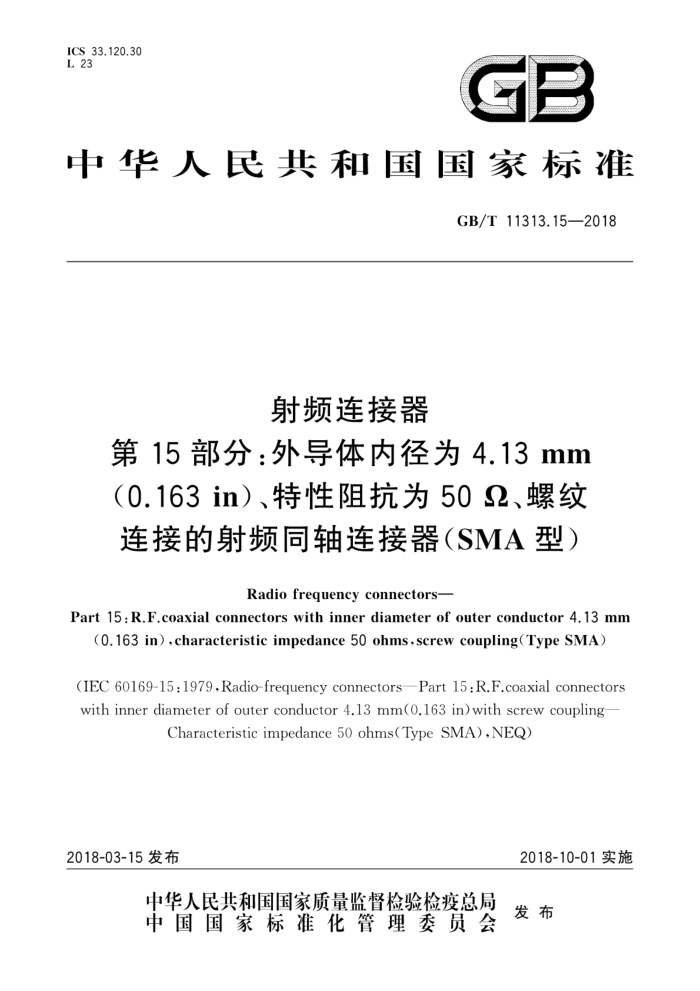

GB/T 11313.15-2018
射频连接器第15部分∶外导体内径为4.13mm （0.163in）、特性阻抗为502、螺纹连接的射频同轴连接器（SMA型）Radio frequency connectors- Part 15:R.F. coaxial connectors with inner diameter of outer conductor 4.13 mm (0.163 in),characteristic impedance 50 ohms,screw coupling(Type SMA) (IEC 60169-15:1979,Radio-frequency connectors—Part 15:R.F.coaxial connectors with inner diameter of outer conductor 4.13 mm(0.163 in)with screw coupling Characteristic impedance 50 ohms(Type SMA),NEQ)
2018-10-01实施
2018-03-15发布
前 言
GB/T 11313《射频连接器》已经或计划发布以下部分∶
—第1部分∶总规范 一般要求和试验方法;
—第2部分∶9.52型射频同轴连接器分规范;
—第3部分∶双平衡天线馈线用双插针连接器分规范;
—第4部分∶外导体内径为16mm（0.63in）、特性阻抗为50Ω、螺纹连接射频同轴连接器（7-16型）;
—第5部分∶与60096 IEC50-17和更大的电缆配接用射频同轴连接器分规范;
—第6部分∶与60096 IEC75-17和更大的电缆配接用射频同轴连接器分规范;
—第7部分∶外导体内径为9.5 mm（0.374in）、特性阻抗为50Ω、卡口连接的射频同轴连接器（C 型）分规范;
—第8部分∶外导体内径为6.5 mm（0.256in）、特性阻抗为50Q（75Q）、卡口连接的射频同轴连接器（BNC 型）分规范;
—第 9部分∶SMC系列射频同轴连接器分规范;
—第10部分∶SMB系列射频同轴连接器分规范;
—第11部分∶外导体内径为9.5mm（0.374in）、特性阻抗为50Ω、螺纹连接的射频同轴连接器（4.1/9.5 型）分规范;
—第12部分∶非匹配螺纹连接射频同轴连接器（UHF 型）分规范;
—第13部分∶1.6/5.6和1.8/5.6型射频同轴连接器分规范;
—第14部分∶外导体内径为12mm（0.472 in）、特性阻抗为75Ω、螺纹连接射频同轴连接器（3.5/12型）分规范;
—第15部分∶外导体内径为4.13 mm（0.163in）、特性阻抗为50Ω、螺纹连接的射频同轴连接器（SMA型）;
一第16部分∶外导体内径为7mm（0.276in）、特性阻抗为50 Q2（75Ω）、螺纹连接的射频同轴连接器（N 型）分规范;
—第17部分∶外导体内径为6.5 mm（0.256 in）、特性阻抗为50Ω、螺纹连接的射频同轴连接器（TNC型）分规范;
—第18部分∶SSMA系列射频同轴连接器分规范;
—第19部分∶SSMB系列射频同轴连接器分规范;
一第20部分∶外导体内径为2.08 mm（0.082 in）、特性阻抗为50Ω、螺纹连接的射频同轴连接器（SSMC型）分规范;
—第21部分∶外导体内径为9.5 mm（0.374in）、特性阻抗为50Ω、具有两种不同螺纹连接形式的射频连接器（SC-A和 SC-B型）分规范;
—第22部分∶双内导体屏蔽对称电缆用卡口连接的双芯射频连接器（BNO型）分规范;
—第23部分∶接3.5mm硬精密同轴线、外导体内径为3.5mm（0.1378 in）射频同轴连接器分规范;
—第24部分∶75Q电缆分配系统用螺纹连接射频同轴连接器（F型）分规范;
—第25部分∶接双内导体屏蔽对称电缆、外导体内径为13.56 mm（0.534in）的双芯螺纹式（3/4-20UNEF）连接连接器（TWHN 型）分规范;
—第 26 部分∶TNCA 系列射频同轴连接器分规范;
—第 27部分∶75Ω电缆分配系统用螺纹连接射频同轴连接器（E型）分规范;
—第 28部分∶外导体内径为5.60mm（0.220in）、特性阻抗为75 Ω、卡锁连接射频同轴连接器分规范;
—第 29部分∶50Ω和75Ω用特性阻抗为50 Ω、具有螺纹、推拉、快锁或滑轨式机架或面板用小型射频同轴连接器（1.0/2.3型）分规范;
—第31部分∶外导体内径为1.0mm（0.039 in）、特性阻抗为50Ω、螺纹连接的射频同轴连接器（1.0型）分规范;
—第32部分∶外导体内径为1.85mm（0.072in）、特性阻抗为50Ω、螺纹连接的射频同轴连接器（1.85型）分规范;
—第33部分∶BMA系列射频连接器分规范;
—第35部分∶2.92系列射频连接器分规范;
—第36部分∶特性阻抗为50Ω的搭锁连接微小型射频同轴连接器（MCX型）;
—第37部分∶STWX8系列射频同轴连接器分规范;
一第38部分∶50Ω背板和面板用模块滑入式射频连接器（TMA型）分规范;
—第39部分∶CQM系列快速锁紧射频连接器分规范;
—第 40部分∶2.4系列射频连接器分规范;
—第 41部分∶CQA系列快速锁紧射频连接器分规范;
—第 42部分∶CQN系列快速锁紧射频连接器分规范;
—第 43部分∶RBMA系列盲配射频同轴连接器分规范;
—第 44部分∶SMP系列推入式射频同轴连接器分规范;
—第 45部分∶SQMA 系列快速锁紧射频同轴连接器分规范;
—第 47部分∶Fquick系列75 Q电缆分配系统用插入式射频同轴连接器分规范;
—第 48 部分∶BMP系列盲配射频同轴连接器分规范;
—第 49部分∶SMAA 系列射频同轴连接器分规范;
—第101部分∶MMCX系列射频同轴连接器分规范。
本部分为GB/T11313的第15部分。
本部分按照GB/T1.1—2009给出的规则起草。
本部分使用重新起草法参考IEC60169-15∶1979《射频连接器 第15部分∶外导体内径为4.13mm （0.163in）、特性阻抗为50Q、螺纹连接的射频同轴连接器（SMA型）》编制，与IEC60169-15∶1979的一致性程度为非等效。
本部分由中华人民共和国工业和信息化部提出。
本部分由全国电子设备用高频电缆及连接器标准化技术委员会（SAC/TC190）归口。
