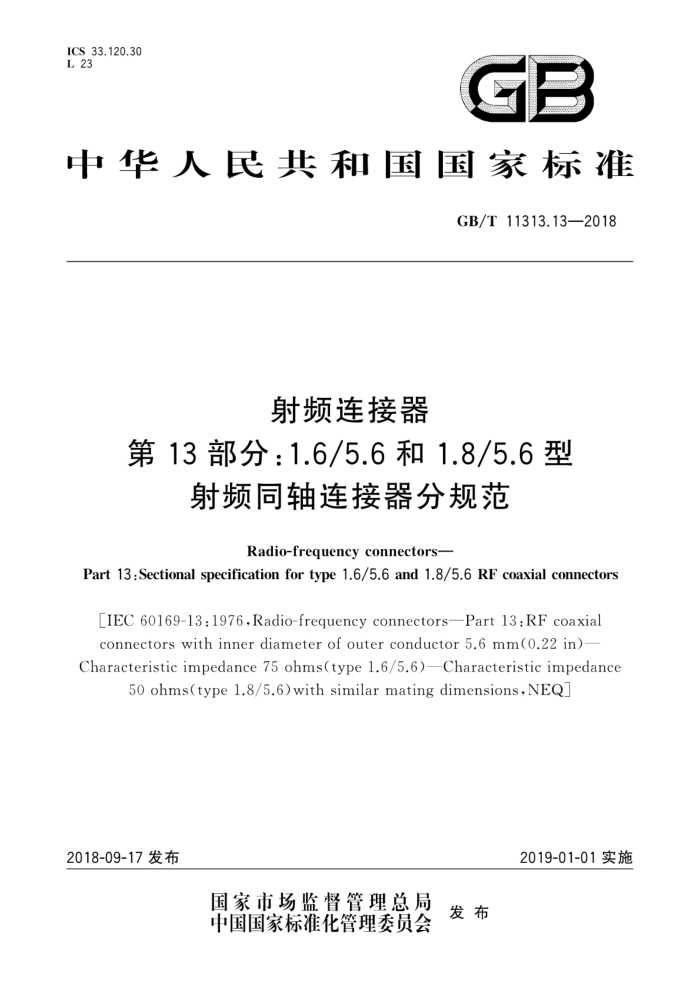

GB/T 11313.13-2018
射频连接器第13部分∶1.6/5.6和 1.8/5.6型射频同轴连接器分规范
Radio-frequency connectors— Part 13:Sectional specification for type 1.6/5.6 and 1.8/5.6 RF coaxial connectors [IEC 60169-13:1976,Radio-frequency connectors—Part 13:RF coaxial connectors with inner diameter of outer conductor 5.6 mm(0.22 in)—Characteristic impedance 75 ohms(type 1.6/5.6)—Characteristic impedance 50 ohms(type 1.8/5.6)with similar mating dimensions,NEQ」
2019-01-01 实施
2018-09-17发布
前言
GB/T11313《射频连接器》已经或计划发布以下部分∶
—第1部分∶总规范 一般要求和试验方法;
—第2部分∶9.52型射频同轴连接器分规范;
—第3部分∶双平衡天线馈线用双插针连接器分规范;
—第4部分∶外导体内径为16 mm（0.63in）、特性阻抗为50Ω、螺纹连接射频同轴连接器（7-16型）;
—第5部分∶与60096 IEC50-17和更大的电缆配接用射频同轴连接器分规范;
—第6部分∶与60096 IEC75-17和更大的电缆配接用射频同轴连接器分规范;
—第7部分∶外导体内径为9.5mm（0.374in）、特性阻抗为50Ω、卡口连接的射频同轴连接器（C 型）分规范;
—第8部分∶外导体内径为6.5mm（0.256in）、特性阻抗为50Q（75Ω）、卡口连接的射频同轴连接器（BNC 型）分规范;
—第9部分∶SMC系列射频同轴连接器分规范;
—第10部分∶SMB系列射频同轴连接器分规范;
—第11部分∶外导体内径为9.5 mm（0.374in）、特性阻抗为50QΩ、螺纹连接的射频同轴连接器（4.1/9.5型）分规范;
—第12部分∶非匹配螺纹连接射频同轴连接器（UHF型）分规范;
—第13部分∶1.6/5.6型和1.8/5.6型射频同轴连接器分规范;
第14部分∶外导体内径为12mm（0.472in）、特性阻抗为75Ω、螺纹连接射频同轴连接器（3.5/12型）分规范;
—第15部分∶外导体内径为4.13mm（0.163in）、特性阻抗为50Ω、螺纹连接的射频同轴连接器（SMA型）;
—第16部分∶外导体内径为7mm（0.276in）、特性阻抗为50 Ω（75Ω）、螺纹连接的射频同轴连接器（N 型）分规范;
—第17部分∶外导体内径为6.5 mm（0.256in）、特性阻抗为50Ω、螺纹连接的射频同轴连接器（TNC 型）分规范;
—第18部分∶SSMA系列射频同轴连接器分规范;第19部分∶SSMB型射频同轴连接器分规范;
—第20部分∶外导体内径为2.08 mm（0.082in）、特性阻抗为50Ω、螺纹连接的射频同轴连接器（SSMC型）分规范;
—第21部分∶外导体内径为9.5 mm（0.374in）、特性阻抗为50Ω、具有两种不同螺纹连接形式的射频连接器（SC-A和SC-B型）分规范;
一第22部分∶双内导体屏蔽对称电缆用卡口连接的双芯射频连接器（BNO型）分规范;
一第23部分∶接3.5mm硬精密同轴线、外导体内径为3.5mm（0.1378in）射频同轴连接器分规范;
—第 24部分∶75Q电缆分配系统用螺纹连接射频同轴连接器（F型）分规范;
—第25部分∶接双内导体屏蔽对称电缆、外导体内径为13.56mm（0.534in）的双芯螺纹式（3/4-20UNEF）连接连接器（TWHN 型）分规范;
GB/T 11313.13—2018
——第 26部分∶TNCA 系列射频同轴连接器分规范;
—第27部分∶75Ω电缆分配系统用螺纹连接射频同轴连接器（E型）分规范;
—第28部分∶外导体内径为5.60mm（0.220in）、特性阻抗为75Ω、卡锁连接射频同轴连接器分规范;
—第29部分∶50Ω和75Ω用特性阻抗为50Ω、具有螺纹、推拉、快锁或滑轨式机架或面板用小型射频同轴连接器（1.0/2.3型）分规范;
—第31部分∶外导体内径为1.0mm（0.039 in）、特性阻抗为50Ω、螺纹连接的射频同轴连接器（1.0型）分规范;
—第32部分∶外导体内径为1.85mm（0.072in）、特性阻抗为50Ω、螺纹连接的射频同轴连接器（1.85型）分规范;
—第 33部分∶BMA系列射频连接器分规范;—第35部分∶2.92系列射频连接器分规范;
—第36部分∶特性阻抗为50Q的搭锁连接微小型射频同轴连接器（MCX型）;
—第37部分∶STWX8系列射频同轴连接器分规范;
—第38部分∶50 Ω背板和面板用模块滑入式射频连接器（TMA型）分规范;
—第39部分∶CQM系列快速锁紧射频连接器分规范;
—第 40部分∶2.4系列射频连接器分规范;
—第 41部分∶CQA系列快速锁紧射频连接器分规范;
—第 42部分∶CQN系列快速锁紧射频连接器分规范;
—第 43部分∶RBMA系列盲配射频同轴连接器分规范;
—第 44部分∶SMP系列推入式射频同轴连接器分规范;
—第 45部分∶SQMA系列快速锁紧射频同轴连接器分规范;
—第47部分∶Fquick系列75Q电缆分配系统用插人式射频同轴连接器分规范;
—第 48部分∶BMP系列盲配射频同轴连接器分规范;
—第 49部分∶SMAA 系列射频同轴连接器分规范;
—第50部分∶外导体内径为4.11mm、特性阻抗为50Ω、快速锁紧射频同轴连接器（QMA型）分规范;
—第51部分∶外导体内径为13.5mm、特性阻抗为50Ω、刺刀锁紧射频同轴连接器（QLI型）分规范;
一第53部分∶S7-16系列螺纹式射频同轴连接器分规范;
—第54部分∶外导体内径为10mm、特性阻抗为50Ω射频同轴连接器（4.3-10系列）分规范;
—第58部分∶SBMA系列盲配射频同轴连接器分规范;第59部分∶L32-4和L32-5型螺纹连接多通道射频连接器分规范;
—第 101 部分∶MMCX系列射频同轴连接器分规范;
—第 201 部分∶电气试验方法 反射系数和电压驻波比;
—第 202部分∶电气试验方法 插入损耗。本部分为GB/T11313的第13部分。
本部分按照GB/T 1.1—2009给出的规则起草。
