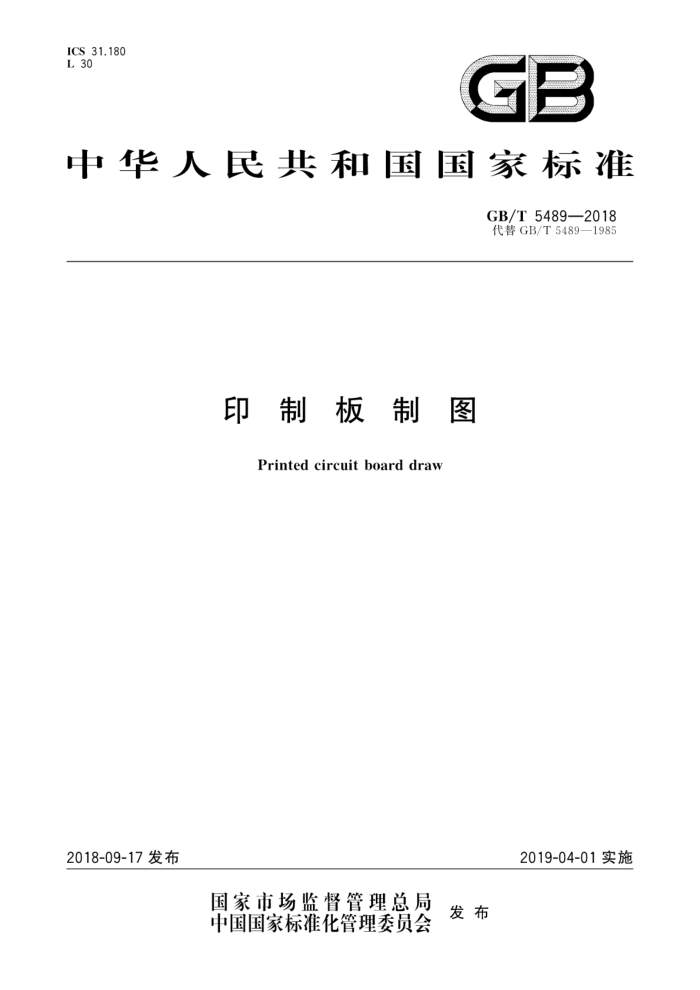

GB/T 5489-2018 代替GB/T5489—1985
印制板制图
Printed circuit board draw
2019-04-01实施
2018-09-17发布
前 言
本标准按照GB/T 1.1—2009 给出的规则起草
本标准代替GB/T5489—198《印制板制图》，与GB/T5489—1985相比，主要技术变化如下;
—明确了范围中仅适用于手工绘制印制板图和印制板组装件装配图，自动CAD设计可参照本标准（见第 1 章）
一增加了术语和定义（见第3章）;
—增加了图形绘制的相关要求，如图号、图形层和原点的要求（见L.2）;
—增加了导电图形的双线轮廓外的彩色绘制法及图示;增加了导电医形绘制需注明导线宽度、最小间距、连接盘、环宽、边距等的尺寸数据要求;增加了绘制导电图形时还需考虑大面积导电区、平衡导线、隔离区和隔离盘的尺寸;增加了绘制多层印制板的内层隔离区和隔离盘的内容（见4.2.）;
一增加了阻焊图形.如阻焊盘、孔径和焊盘形状等（见4.2.5）;
—增加了孔位图形，删除了孔和孔阻的内容（见4.2.6）;增加了结构要素图形（见 4.2.7）;
—将原标准标记符号和标记荐号图改为字符图形（见4.28.1985年版的2.5）;
一增加了印制板图形.包括了单面板、双面板、多层板，拼版图以及印制板上表面安装元器件图等（见4.2.9）;
（见4.2.10）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不乐担识别这些专利的责任。
本标准由全国印销电路标准化技术委员会（SAC/TC 47）归口。
