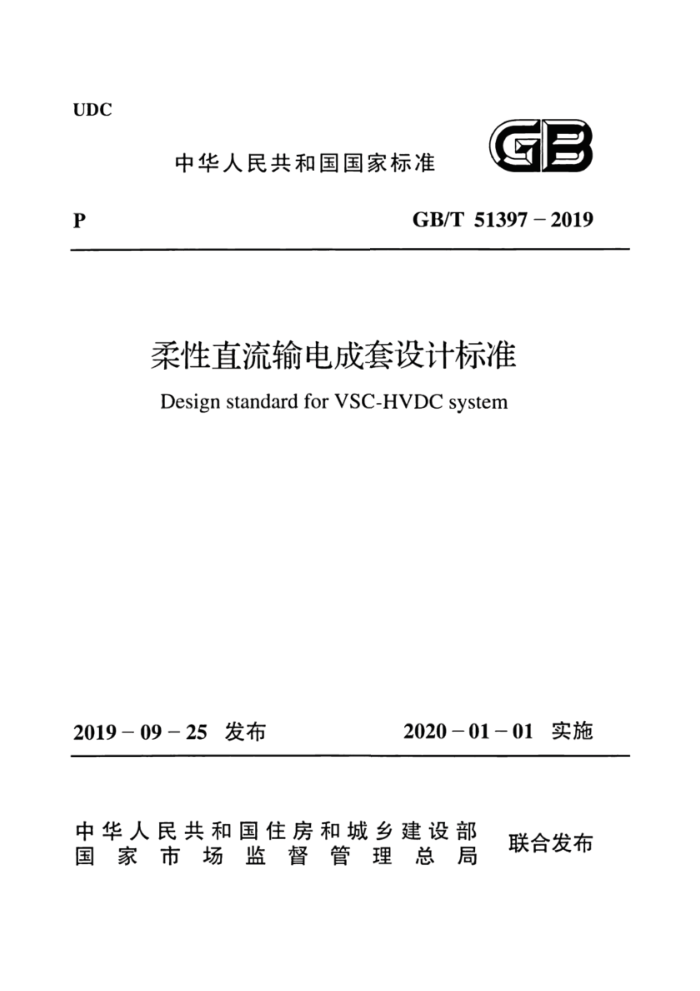

GB/T 51397-2019
柔性直流输电成套设计标准
Design standard for VSC-HVDC system
2019 - 09 - 25 发布
2020 - 01-01 实施
前 言
根据住房和城乡建设部《关于印发〈2016年工程建设标准规范制订、修订计划〉的通知》（建标〔2015〕274号）的要求，标准编制组经广泛调査研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上,编制本标准.
本标准的主要技术内容是：总则、术语、总体要求、设计条件、设计要求、接地方式、电气主接线、主回路参数计算、过电压和绝缘配合计算、暂态电流计算、可靠性和可用率、换流站一次设备参数要求和换流站控制保护系统。
目 次
1   总则 .....................< 1)
2    术    语......................(2 )
3兑体要求.......................(5    )
4设计条件.......................(8    )
4.1环魂条件....................(8    )
4.2大件运輸条件...................《9 )
4.3交流系统条件...................(9 )
4.4直流输电线路和接地极参数..........<12)
5设计要求.........................《15)
5.1额定值.....................(15)
5.2柔性宜流输电系统运行方式和控制模式设计 ....(16)
6接地方式.........................< 19 )
7电气主接线......................(21)
8主回路参数计算....................(24)
8.1基本控制策略..................(24)
8.2主设备参数计算.................《24)
8.3有功无功运行区间计算 .............(24)
8.4运行特性计算..................(25)
9过电压和绝缘配合计算 ................(26)
9.1绝缘配合的步骤.............(26)
9.2避雷器配置基本原则 ..............<26)
9.3过电压类型...................(26)
9.4保护水平和绝缘水平 ..............(28)
9.5爬电距离的确定.................(28)
9.6暂态过电压计算...................(29)
10暂态电流计算......................(30)
11可ST性和可用率....................<32)
12换流站一次设备参数要求 ................(34>
12.1 VSC 阀...................(34>
12.2联接(换流)变压群 .............. (34)
12.3桥臂电抗器....................(35)
12.4直潦电抗器 ...................(36)
12.5启动电阻.....................(37)
12.6交流/直流側接地装置 ..............(37)
12.7直流开关.....................(39)
12.8避富器......................(41)
12.9测置装置.....................(42)
13换流站控制保护系统 ..................(44)
13.1系统设计总体耍求 ................(44)
13.2运行人员控制系统 ................(44)
13.3交直流站控系统 .................(46)
13.4直流控制系统 ..................(47)
13.5宣流保护系统 ..................(49)
13.6远动通信系统 ..................<52)
13.7站主时钟系统...................(52)
13.8直流线路故障定位系統...............(52)
13.9故障录波系毓...................(53)
13.10保护故障录波值息管理子站............(S4)
13.11对其他二次子系统的设计要求...........<55)
13.12 试验要求 ..................(55)
本标准用词说明.......................(57)
引用标准名录........................(58)
附：条文说明.......................(59)
