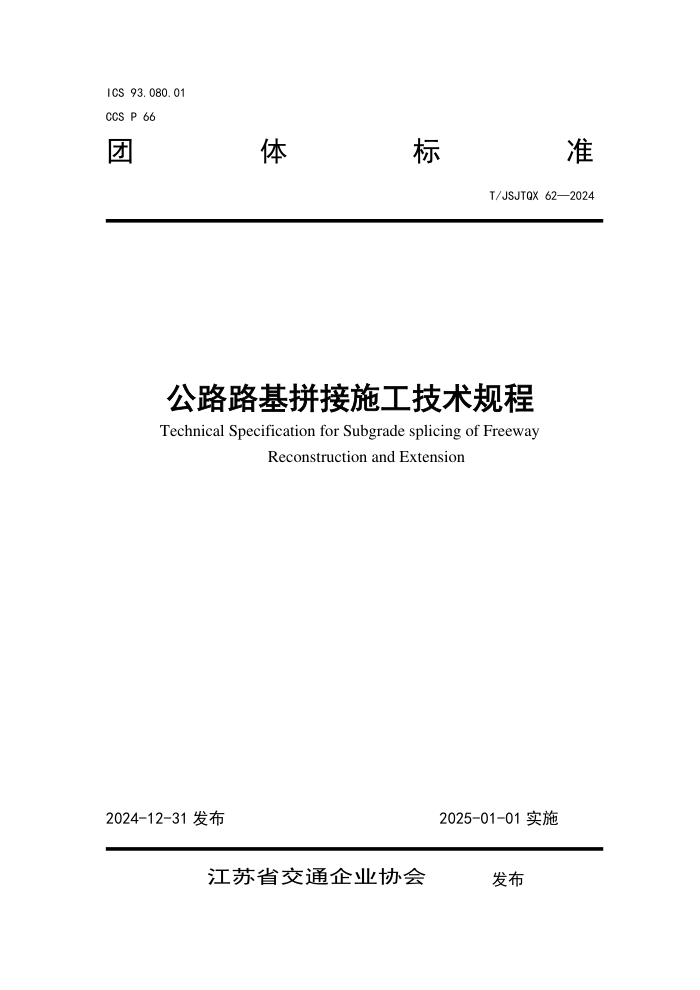

ICS 93.080.01
CCS P 66
团 体 标 准
T/JSJTQX 62—2024
公路路基拼接施工技术规程
Technical Specification for Subgrade splicing of Freeway
Reconstruction and Extension
2024-12-31 发布 2025-01-01 实施
江苏省交通企业协会 发布
T/JSJTQX 62－2024
目 次
前 言 .................................................................................................................................................................. III
1 范围................................................................................................................................................................... 1
2 规范性引用文件 ............................................................................................................................................... 1
3 施工准备 ........................................................................................................................................................... 1
3.1 技术准备 ................................................................................................................................................ 1
3.2 材料准备 ................................................................................................................................................ 1
3.3 设备准备 ................................................................................................................................................ 1
3.4 其他准备 ................................................................................................................................................ 1
4 工艺流程 ........................................................................................................................................................... 1
5 测量放样 ........................................................................................................................................................... 2
5.1 路基边坡坡脚放样 ................................................................................................................................ 2
5.2 施工期放样 ............................................................................................................................................ 2
6 临时排水 ........................................................................................................................................................... 2
7 边坡清理 ........................................................................................................................................................... 2
8 地基处理 ........................................................................................................................................................... 3
9 台阶开挖 ........................................................................................................................................................... 3
9.1 台阶宽高比 ............................................................................................................................................ 3
9.2 台阶分级开挖 ........................................................................................................................................ 3
9.3 开挖防护 ................................................................................................................................................ 4
10 土工合成材料施工 ......................................................................................................................................... 4
10.1 铺设前放样和下承层检查 .................................................................................................................. 4
10.2 土工合成材料的铺设 .......................................................................................................................... 4
10.3 土工合成材料的连接 .......................................................................................................................... 4
11 拼接土方施工 ................................................................................................................................................. 4
11.1 基本要求 .............................................................................................................................................. 4
11.2 土工合成材料上层土方施工 .............................................................................................................. 5
12 变形观测 ......................................................................................................................................................... 5
12.1 观测方法 .............................................................................................................................................. 5
12.2 观测数据处理与分析 .......................................................................................................................... 5
13 质量控制及验收 ............................................................................................................................................. 5
13.1 质量控制 .............................................................................................................................................. 5
I
T/JSJTQX 62－2024
13.2 路基拼接施工质量标准 ........................................................................................................................ 5
II
T/JSJTQX 62－2024
前 言
本文件按照 GB/T 1.1-2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江苏省交通企业协会提出并归口。
本文件起草单位：江苏镇江路桥工程有限公司、中铁十四局第三工程有限公司、中交一公局第五工
程有限公司、江苏现代蜀宁工程建设有限公司、江西省交通投资集团有限责任公司、中交第一航务工程
局有限公司、江苏华通工程技术有限公司、江苏省建筑垃圾循环利用工程研究中心、江苏省交通技师学
院、南京工业大学、江苏路通装配科技有限公司、江苏路通项目管理有限公司、昆山交通发展控股集团
有限公司、江苏森淼工程质量检测有限公司、常州交通建设管理有限公司、南京交通建设管理集团有限
公司、扬州市金泰建设监理有限公司、华设设计集团股份有限公司。
本文件主要起草人：严承俊、徐淑亮、杜志、王传飞、张跃东、杜海云、张贻能、毛安静、顾小
雨、刘海峰、崔振华、侯曙光、施亮、倪刚刚、肖伟、岳耀兵、纪晨、喻光林、余贵杨、王以青、吴文
帅、吴敏捷、张旭、俞科峰、陈光林、陈云平、韩辉、王栋、姚利、苏雷成、曹向浦、翟成凯、祁敏、
王媛婕、邓晓多、杨铁民、范远程、朱乾震、潘永贵、顾陈玲、夏婧、吕凡任、陈燕飞、王芮文。
本文件由南京工业大学教授侯曙光、江苏省交通技师学院副教授陈燕飞、江苏省建筑垃圾循环利用
工程研究中心、扬州市职业大学教授吕凡任、江苏大学研究生校外导师王芮文审核。
III
T/JSJTQX 62－2024
公路路基拼接施工技术规程
1 范围
本文件规定了高速公路路基拼接施工技术的施工准备、工艺流程、测量放样、临时排水、边坡清理、地基
处理、台阶开挖、土工合成材料施工、拼接土方施工、变形观测和质量控制与验收等内容。
本文件适用于新建和改（扩）建的公路工程。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅所注日期的版本适用于本文件，
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50026 工程测量标准
JTG/T D32 公路土工合成材料应用技术规范
JTG F80/1 公路工程质量检验评定标准
JT/T 513～520 公路工程土工合成材料
JTG/T 3610 公路路基施工技术规范
3 施工准备
3.1 技术准备
3.1.1 根据JTG/T3610及施工图根据现场情况编制施工技术方案并报审。
3.1.2 编制施工作业指导书，对施工操作人员进行技术、安全交底。
3.1.3 复测、加密控制点，测量成果应符合GB50026和JTG/T 3610的要求。
3.2 材料准备
3.2.1 土宜与原有路基用土质相近并满足JTG/T 3610要求。
3.2.2 石灰应符合II级及以上标准，宜采用磨细生石灰粉。
3.2.3 土工合成材料应满足JT/T513～520、JTG/T D32及设计的要求，外观无破损及污染。
3.3 设备准备
应根据现场实际情况，准备挖掘机、装载机、推土机、铧犁、旋耕机、振动压路机、三轮压路机、平地
机、洒水车、自卸车、路拌机、自动拌合喷浆机等设备。
3.4 其他准备
3.4.1 应做好拼接路段施工交通组织方案。
3.4.2 拼接路基高度超过4m时，按照设计图纸要求，在既有路基顶面设置位移观测点。
4 工艺流程
施工工艺流程见图1。
1
T/JSJTQX 62－2024
图1 路基拼宽施工工艺流程图
5 测量放样
5.1 路基边坡坡脚放样
5.1.1 采用全站仪或卫星定位测量仪器进行放样，直线段每20m一个断面，曲线段5m～10m一个断面。
5.1.2 在距离放样点外侧设计图纸要求路基加宽宽度处设置标记点，用石灰线连接相邻标记点，确定填土外
边线。
5.2 施工期放样
5.2.1 路基每填筑3m～5m,应进行边线放样和高程复核。
5.2.2 在路基填筑的压实度各区域最顶层，应进行边线放样和高程复核。
6 临时排水
6.1 施工前，应结合地形地势情况，因地制宜，修建临时排水设施，并与现有排水系统相衔接。施工期应加
强对临时排水设施的维护，确保排水通畅。
6.2 路基边坡应设置急流槽，确保路基边坡不受冲刷。
7 边坡清理
7.1 老路基边坡清理不应一次性全部完成，应边挖台阶边清坡。
2
T/JSJTQX 62－2024
7.2 路基边坡清理深度应不小于30cm且应至硬质土层。
8 地基处理
应按JTG/T3610和设计图纸认真做好地基处理。
9 台阶开挖
9.1 台阶宽高比
应按设计图纸要求进行台阶开挖，如果图纸没有给出台阶的具体尺寸，宜参考表1建议值进行台阶设计。
表 1 路基拼接部开挖台阶高宽比建议值
原路基边坡坡比 1:1.0 1:1.50 1:1.75
开挖台阶高宽比 1:1.0～1:1.25 1:1.25～1:1.50 1:1.50～1:1.75
9.2 台阶分级开挖
9.2.1 清除老路边坡，法向厚度不小于30cm。
9.2.2 老路边坡清除后，应进行坡面防护，宜采用砂浆进行坡面防护，砂浆厚度宜不小于1cm。
9.2.3 台阶开挖根据填土高度计算开挖级数，新老路基搭接宽度应符合JTG/T3610的要求，台阶自下而上采
用竖倾式开挖，倾角宜为15°，横向水平。
9.2.4 路基底部台阶开挖宽度不宜小于150cm。开挖台阶见图2（a）。路基中部台阶开挖宽度不宜小于100cm。
开挖台阶见图2（b）。
9.2.5 当台阶开挖宽度不能满足100cm要求时，宜采用小台阶法开挖，开挖高度不宜小于20cm，开挖宽度不
宜小于30cm。
9.2.6 路基顶层台阶开挖宽度宜不小于100cm，见图2（c）。
9.2.7 新老路基拼接应开挖一层填筑一层。
9.2.8 台阶开挖完成后，应对台阶水平面用压路机碾压密实。如果出现“弹簧”、“翻浆”等现象，应进行
处理，其后再进行碾压。
图 2（a）第一阶段台阶开挖
图 2（b）第二阶段台阶开挖
3
T/JSJTQX 62－2024
图 2（c）第三阶段台阶开挖
9.3 开挖防护
9.3.1 对老路结构物台背及砂砾石等透水性材料填筑的路基，在开挖时应根据具体情况，采取钢板支撑、钢
木结合支撑、砼护壁支撑、浆砌片石防护等必要的防护措施。
9.3.2 老路基在开挖过程中如出现土体较大位移时，应立即停止开挖，及时分析原因并采取措施。
10 土工合成材料施工
10.1 铺设前放样和下承层检查
10.1.1 应根据设计图纸对土工合成材料的铺设范围进行放样，并做好标记。
10.1.2 铺设前应检查下承层的平整情况，不应有碎石、块石等坚硬凸出物。
10.2 土工合成材料的铺设
10.2.1 铺设时，土工合成材料应拉直平顺，紧贴下承层，土工材料铺设应平整、不应有扭曲、褶皱现象。
斜坡上应采用U型插钉等措施固定。
10.2.2 铺设时，应将强度高的方向垂直于路堤轴线方向。
10.3 土工合成材料的连接
10.3.1 应根据设计图纸的要求进行土工材料的裁剪，在主受力方向不宜有连接；因地形情况确需进行连接
时，连接处的抗拉强度应达到设计图纸要求。
10.3.2 横向相邻两幅土工材料应互相搭接，搭接宽度不宜小于15cm；双层土工合成材料上下层接缝应交替
错开，错开长度应不小于50cm。当采用搭接法连接时，搭接长度宜为30m～60cm。
10.3.3 当采用缝接法时，缝接宽度应不小于5cm。
10.3.4 当采用黏结法时，黏结宽度应不小于5cm，黏结强度应不低于土工合成材料的抗拉强度。
11 拼接土方施工
11.1 基本要求
11.1.1 路基土方开始填筑时，宜尽快填筑至原地面以上，确保雨水不浸泡路基。
11.1.2 拼接施工工序安排应紧凑，应避免原有道路路基开挖断面长时间暴露。
11.1.3 拼宽土方的填筑、翻晒、整平、碾压等施工应按JTG/T 3610相关条款执行。
11.1.4 填筑时应严格处理纵向、横向、原地面等结合面，确保路基的整体性。
4
T/JSJTQX 62－2024
11.2 土工合成材料上层土方施工
11.2.1 填料应分层摊铺、分层碾压，所选填料及其压实度应符合规范及设计图纸的要求。
11.2.2 土工合成材料上方土方填筑时，应采用场拌和粉碎。土工合成材料上的第一层填料摊铺应采用轻型
推土机或前置式转载机按滚填的方式进行填筑。
11.2.3 填料不应直接卸在土工合成材料上，应卸在已摊铺完毕的土面上；卸土高度以不大于1m为宜，以免
造成局部承载能力不足。卸土后应立即摊铺，以免出现局部下陷。
11.2.4 与土工合成材料直接接触的填料最大粒径不宜超过15cm，粒径大于6cm的填料含量不宜超过30%。
11.2.5 采用大型压路机对土方进行碾压时，压实面与土工材料之间应保证有不少于15cm厚的填料。应避免
运料车及其他施工机械直接在张紧定位的土工材料上行进，不应从高处抛掷石块。
11.2.6 在临近路基边坡坡面等大型压路机难以碾压的部位应采用轻型压路机分层压实，压实厚度不应大于
15cm。
11.2.7 对于软弱地基，应采用后卸式卡车沿路堤轴线方向两侧边缘卸料，填料不应集中堆卸。第一层填料
宜采用推土机或其他轻型压路机具进行压实，填筑厚度大于60cm后方可采用重型压路机具压实。
11.2.8 对于非软弱地基，宜从路堤的中心位置开始，对称向两侧摊铺填土并碾压。
12 变形观测
12.1 观测方法
12.1.1 在路基拼接区域设置沉降观测点，观测点应分布在拼接缝、地质变化区等关键位置。
12.1.2 选择合适的沉降观测仪器，如水准仪、全站仪等，按照规范要求安装和调试。
12.1.3 定期对观测点进行变形观测，记录数据并进行分析。
12.1.4 沉降观测频率应根据实际情况，并结合工程要求进行调整。
12.2 观测数据处理与分析
12.2.1 将观测数据按照时间序列进行整理，绘制沉降曲线。
12.2.2 对沉降曲线进行分析，研究沉降速率、沉降量等关键指标的变化趋势。
12.2.3 根据数据分析结果，对可能出现的沉降风险进行预警，并采取相应的工程措施进行处置。
13 质量控制及验收
13.1 质量控制
13.1.1 铺设土工合成材料后应在48h内进行填料施工，以避免其受到阳光长时间的直接暴晒。
13.1.2 土工材料铺筑完成后，车辆、施工机械不应直接在土工合成材料上行驶。
13.1.3 土工合成材料施工质量应符合表2的规定。
表 2 土工合成材料施工质量标准
检查项目 质量要求 检查规定
要求值或允许偏差 质量要求 检查频率 检查方法
下承层平整度 8mm（查询） 符合设计及规范要求 4 处/200m 3m 直尺测量
长度（mm） ≥设计值 符合设计要求 抽检 2% 钢尺测量
搭接宽（mm） ≥150（横向） 符合设计及规范要求 抽检 2% 钢尺测量
外观要求 土工格栅的表面不允许褶皱，土工格栅的插钉固定牢靠 目测
13.2 路基拼接施工质量标准
5
T/JSJTQX 62－2024
路基拼宽施工质量应符合表3要求。
表3 路基拼接施工质量标准
项次 检查项目 设计要求 检查方法和频率
1 压实度 不小于设计值 密度法：每 200m 每压实层测 2 处
2 弯沉（0.01mm） 满足设计要求 —
3 纵断高程(mm) +10，-15 水准仪：每 200m 测 2 点
4 中线偏位(mm) 50 全站仪：每 200m 测 2 点，弯道加 HY、YH 两点
5 宽度(mm) ≥设计值 尺量：每 200m 测 4 处
6 平整度(mm) ≤15 3m 直尺：每 200m 测 2 处×5 尺
7 横坡（%） ±0.3 水准仪：每 200m 测 2 个断面
8 边坡坡度 满足设计要求 尺量：每 200m 测 4 点
