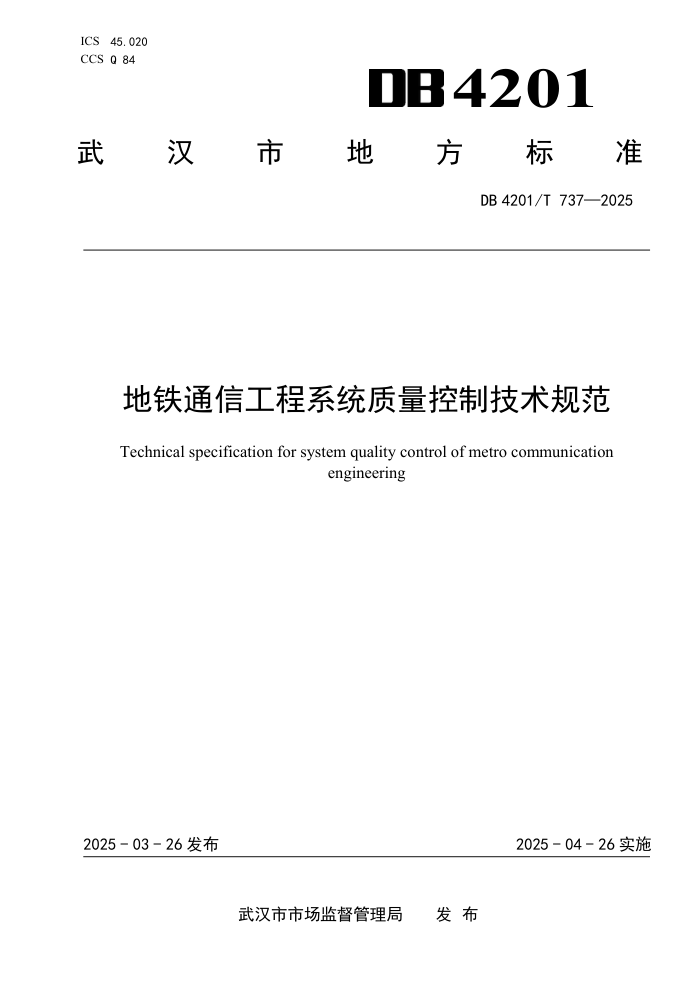

ICS 45.020 4201
CCS Q 84
武
汉 市 地 方 标 准
DB 4201/T 737—2025
地铁通信工程系统质量控制技术规范
Technical specification for system quality control of metro communication
engineering
2025 - 03 - 26 发布
2025 - 04 - 26 实施
武汉市市场监督管理局 发 布
DB 4201/T 737—2025
目
次
前言 .................................................................................. IV
1 范围 ................................................................................. 1
2 规范性引用文件 ....................................................................... 1
3 术语和定义 ........................................................................... 1
4 缩略语 ............................................................................... 2
5 基本规定 ............................................................................. 3
6 通信线路 ............................................................................. 3
6.1 一般规定 ......................................................................... 3
6.2 光、电缆特性 ..................................................................... 3
6.3 漏泄同轴电缆特性 ................................................................. 3
7 电源系统及接地 ....................................................................... 3
7.1 一般规定 ......................................................................... 3
7.2 系统性能 ......................................................................... 4
7.3 系统功能 ......................................................................... 4
7.4 接地 ............................................................................. 5
8 传输系统 ............................................................................. 5
8.1 一般规定 ......................................................................... 5
8.2 单机性能 ......................................................................... 5
8.3 系统性能 ......................................................................... 6
8.4 系统功能 ......................................................................... 6
8.5 网管功能 ......................................................................... 6
9 专用无线通信系统 ..................................................................... 7
9.1 一般规定 ......................................................................... 7
9.2 单机性能 ......................................................................... 7
9.3 系统性能 ......................................................................... 7
9.4 系统功能 ......................................................................... 7
9.5 网管功能 ......................................................................... 8
10 公务电话系统 ........................................................................ 8
10.1 一般规定 ........................................................................ 8
10.2 系统性能 ........................................................................ 8
10.3 系统功能 ........................................................................ 8
10.4 网管功能 ........................................................................ 8
11 专用电话系统 ........................................................................ 9
11.1 一般规定 ........................................................................ 9
11.2 系统性能 ........................................................................ 9
11.3 系统功能 ........................................................................ 9
11.4 网管功能 ....................................................................... 10
12 乘客信息系统 ....................................................................... 10
12.1 一般规定 ....................................................................... 10
I
DB 4201/T 737—2025
12.2 系统性能 ....................................................................... 11
12.3 系统功能 ....................................................................... 11
12.4 网管功能 ....................................................................... 11
13 广播系统 ........................................................................... 11
13.1 一般规定 ....................................................................... 11
13.2 系统性能 ....................................................................... 11
13.3 系统功能 ....................................................................... 12
13.4 网管功能 ....................................................................... 12
14 视频监视系统 ....................................................................... 12
14.1 一般规定 ....................................................................... 12
14.2 系统性能 ....................................................................... 12
14.3 系统功能 ....................................................................... 13
14.4 网管功能 ....................................................................... 13
15 时钟系统 ........................................................................... 13
15.1 一般规定 ....................................................................... 13
15.2 系统性能 ....................................................................... 14
15.3 系统功能 ....................................................................... 14
15.4 网管功能 ....................................................................... 14
16 信息网络系统 ....................................................................... 14
16.1 一般规定 ....................................................................... 14
16.2 系统性能 ....................................................................... 15
16.3 系统功能 ....................................................................... 15
16.4 网管功能 ....................................................................... 15
17 集中录音系统 ....................................................................... 15
17.1 一般规定 ....................................................................... 15
17.2 系统性能 ....................................................................... 15
17.3 系统功能 ....................................................................... 15
17.4 网管功能 ....................................................................... 15
18 集中告警系统 ....................................................................... 16
18.1 一般规定 ....................................................................... 16
18.2 系统性能 ....................................................................... 16
18.3 系统功能 ....................................................................... 16
18.4 网管功能 ....................................................................... 16
19 公安通信系统 ....................................................................... 17
19.1 一般规定 ....................................................................... 17
19.2 系统性能 ....................................................................... 17
19.3 系统功能 ....................................................................... 17
20 安防系统 ........................................................................... 17
20.1 一般规定 ....................................................................... 17
20.2 系统性能 ....................................................................... 18
20.3 系统功能 ....................................................................... 18
21 电磁环境 ........................................................................... 18
21.1 一般规定 ....................................................................... 18
21.2 无线电磁环境 ................................................................... 19
II
DB 4201/T 737—2025
21.3 防电磁干扰 ..................................................................... 19
22 系统联调 ........................................................................... 19
22.1 一般规定 ....................................................................... 19
22.2 系统功能性能 ................................................................... 19
22.3 互联互通 ....................................................................... 19
附录 A
（资料性） 检验报告模板 ........................................................20
III
DB 4201/T 737—2025
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。
本文件由武汉市市政工程质量安全中心提出。
本文件由武汉市住房和城市更新局归口。
本文件起草单位：武汉市市政工程质量安全中心、武汉地铁集团有限公司、上海中铁通信信号测试
有限公司。
本文件主要起草人：熊秋梅、宋继承、蔡婷、何庆军、李冬。
本文件实施应用中的疑问，可咨询武汉市住房和城市更新局,联系方式：027-85783654；对本文件
的有关修改意见建议可反馈至武汉市市政工程质量安全中心，联系方式：027-82715990，邮箱：
741669499@qq.com。
IV
DB 4201/T 737—2025 地铁通信工程系统质量控制技术规范 1 范围 本文件规定了地铁通信工程系统质量控制的检测项目要求。 本文件适用于武汉市地铁新建、续建、更新改造通信工程。市域铁路、轻轨、空轨可参 照执行。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期 的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括 所有的修改单）适用于本文件。 GB/T 37291 基于LTE技术的宽带集群通信(B-TrunC)系统总体技术要求(第一阶段) 3 GB 50157 地铁设计规范
GB 50174 数据中心设计规范
GB 50382 城市轨道交通通信工程质量验收规范
术语和定义
下列术语和定义适用于本文件。 3.1 transmission system 为各专用通信子系统和其他专业提供语音、数据、图像信息传输通道的系统设备。 [来源：GB 50382-2016，2.1.1] 3.2 公务电话系统 official telephone system 一般公务通信和内部用户与公用电话网用户电话联络的系统设备。 [来源：GB 50382-2016，2.1.2] 3.3 无线通信系统 radio system 为运营及管理部门的移动人员之间、移动人员和固定人员之间提供无线通信手段的通信 设备。 [来源：GB 50382-2016，2.1.4] 3.4 广播系统 broadcasting system 供控制中心调度员和车站值班员向乘客通告列车运行及安全、向导、防灾等服务信息， 向工作人员发布作业命令和通知的音响设备。 1
DB 4201/T 737—2025
[来源：GB 50382-2016，2.1.6]
3.5
乘客信息系统
passenger information system
依托多媒体技术，以计算机技术为核心，以车站和车站显示终端为媒介，向乘客提供信
息服务的系统。
[来源：GB 50382-2016，2.1.7]
3.6
时钟系统
clock system
为运营线路的各系统及相关工作人员、乘客提供统一标准时间的系统设备。
[来源：GB 50382-2016，2.1.8]
3.7
电磁干扰
electromagnetic interference
电磁骚扰引起的设备﹑传输通道或系统性能的下降。
[来源：GB∕T 50174-2017，2.0.15]
3.8
宽带集群
broadband trunking
基于宽带无线移动通信技术，支持宽带数据传输业务、语音和多媒体形式的集群指挥调
度业务的宽带无线通信系统。
[来源：GB∕T 37291-2019，3.1.2]
3.9
正线
main line
载客列车运营的贯穿全程的线路。
[来源：GB 50157-2013，2.0.11]
4
缩略语
下列缩略语适用于本文件。
ACL：访问控制列表(Access Control List)
BHCA：忙时呼叫尝试次数(Busy Hour Call Attempts)
FlexE：灵活以太网(Flex Ethernet)
IP：互联网协议(Internet Protocol)
MAC：媒体控制访问(Media Access Control)
MPLS：多协议标签交换(Multi Protocol Label Switching)
MTN：城域传送网(Metro Transport Network)
NAT：网络地址转化(Network Address Translation)
NTP：网络时间协议(Network Time Protocol)
OAM：运营、管理和维护(Operation, Administration and Maintenance)
ODU：光通路数据单元(Optical Channel Data Unit)
ODUk：光通路数据单元k(Optical Channel Data Unit-k)
2
DB 4201/T 737—2025 OMU：光复用单元(Optical Multiplex Unit) OTN：光传送网(Optical Transport Network) PDH：准同步数字系列(Plesiochronous Digital Hierarchy) PTN：分组传送网(Packet Transport Network) PTZ：云台操控(Pan Tilt and Zoom control) QoS：系统服务质量(Quality of Service) SDH：同步数字系列(Synchronous Digital Hierarchy) SPN：切片分组网(Slicing Packet Network) STM-N：同步传输模块n级(Synchronous Transport Module level n) TAU：车载接入单元(Train Access Unit) TETRA：陆地集群无线电技术(Terrestrial Trunked Radio) UPS：不间断电源(Uninterruptible Power Supply) VLAN：虚拟局域网(Virtual Local Area Network) VPN：虚拟专用网(Virtual Private Network) 5 基本规定
5.1 地铁通信工程系统质量检测前，应完成系统设备实体安装、系统数据配置和系统质量
自检工作。 5.2 地铁通信工程系统质量检测由建设单位委托具有相应资质的第三方检测单位，并依据 审核通过的检测大纲实施，检验报告格式可参考附录 A。 5.3 检测项目除符合本规范要求外，还需满足合同、设计文件、质量验收标准、产品/设备 6 通信线路
6.1 一般规定
6.1.1 通信线路检测涵盖正线、场段、控制中心范围内的光缆、电缆、漏泄同轴电缆的特
性检测。 6.1.2 光缆、电缆、漏泄同轴电缆敷设、接续及引入自检合格后方可组织进行通信线路检 测。 6.2 光、电缆特性 6.2.1 光缆特性检测光中继段长度、光中继段衰减、S 点最小回波损耗、光纤接续损耗。 6.2.2 市话电缆直流电特性检测环阻、环阻不平衡、绝缘电阻、断线及混线。 6.3 漏泄同轴电缆特性 漏泄同轴电缆电气特性检测内外导体直流电阻、绝缘电阻、绝缘介电强度、传输衰减、 电压驻波比。 7 电源系统及接地
7.1 一般规定
3
DB 4201/T 737—2025
7.1.1
电源系统及接地检测涵盖正线、场段、控制中心范围内的电源设备的系统性能、系
统功能、接地。
7.1.2
电源系统及接地设备安装自检合格、接地系统完整、蓄电池充放电完成后方可组织
进行电源系统及接地检测。
7.2
系统性能
7.2.1
-48V 高频开关电源设备检测交流输入电压、输入频率、高频开关电源的配置容量、
蓄电池的后备时间、直流输出电压、输出杂音电平。
7.2.2
UPS 设备检测输入交流电压额定值及频率额定值、输出电压额定值及频率额定值、
输出电压精度、瞬态电压恢复时间、频率精度、UPS 电池后备时间。
7.2.3 蓄电池检测单体电压、浮充电压、端电压均衡性、内阻、容量。
7.2.4 交流配电屏检测输入电压、延时性能。
7.2.5 电源集中监控系统检测下列项目：
a) 交流输入/输出电压、输入/输出电流、输出频率的测量相对误差；
b) 直流输出电压测量相对误差；
c) 直流电流测量相对误差；
d) 单体电池端电压误差；
e) 总电压相对误差；
f) 电池温度误差；
g) 遥测、遥信、遥控操作反应时间。
7.2.6 电源设备绝缘性能检测下列项目：
a) 带电部分与金属外壳间的绝缘电阻；
b) 电源配线的芯线间和芯线对地绝缘电阻。
7.3 系统功能
7.3.1 -48V 高频开关电源设备功能检测下列项目：
a) 当交流输入过压、欠压、缺相，直流输出过压、欠压、过流、欠流，蓄电池欠压，
充电过流，负载过流，输出开路、短路或熔断器熔断时，高频开关电源的自动保护
动作、声光告警功能；
b)
浮充、均充方式的自动转换功能；
c)
本地及远端监控接口性能；
d)
整流模块热备份功能。
7.3.2
UPS 设备功能检测下列项目：
a)
当输入电源过高、过低，输出电压过高、过低，过流、欠流，UPS 设备过载、短路，
蓄电池欠压或熔断器熔断时，自动保护、声光告警功能；
b)
旁路功能；
c)
手动与自动的转换功能、自动稳压及稳流功能；
d)
交流监控模块或本地监控单元对交流电源设备进行监控和维护，对 UPS 的参数设置、
故障告警及电池管理功能。
7.3.3
交流配电屏检测机械电气双重连锁、手动切换功能。
7.3.4
电源集中监控系统功能检测下列项目：
a)
监控系统故障对被监控对象正常工作的影响、局部故障对监控系统其他部分正常工
作的影响；
4
DB 4201/T 737—2025
b)
监控系统的加入对被监控设备原有控制功能的影响；
c)
监控系统对自身软硬件故障、通信中断的故障诊断及告警功能；
d)
状态配置、物理设备配置、软件配置、数据同步配置、数据统计配置等配置管理功
能；
e)
故障告警等级、告警记录状态、告警分类表管理、事件上报控制管理、故障信息处
理、故障信息显示、故障反应时间等故障管理功能；
f)
数据采集、数据存储、数据统计分析、性能门限管理等性能管理功能；
g)
接入安全管理、系统自身安全管理、用户管理、系统日志管理等安全管理功能；
h)
操作界面、数据备份与恢复、系统校时、系统智能性、系统组态功能、档案管理功
能等系统支持功能。
7.3.5
通信电源系统检测人工或自动转换功能。
7.4
接地
7.4.1
室内设备接地检测各设备机柜接地排至设备室内接地端子排的电气连通性。
7.4.2
未设置独立接地装置的室外设备接地检测设备与接地装置的电气连通性；有设置独
立接地装置的室外设备接地检测接地装置的接地电阻。
8 传输系统
8.1
8.1.1 传输系统检测涵盖正线、场段、控制中心范围内本系统设备的单机性能、系统性能、
系统功能及网管功能。
8.1.2
传输设备安装自检合格、传输自愈环及电源系统工作正常、系统调试工作完成后方
可组织进行传输系统检测。
8.2
单机性能
8.2.1
SDH 设备光接口检测接收光功率、平均发送光功率、接收机灵敏度、光输入口允许
频偏、过载光功率。
8.2.2
SDH 设备电接口检测输入允许容差、输出信号比特率。
8.2.3
SDH 设备检测 STM-N 网络接口输出抖动、STM-N 网络接口输入抖动容限、PDH 输入口
最大允许抖动容限、PDH 接口最大输出抖动。
8.2.4
OTN 设备光接口检测平均发送光功率、接收机灵敏度、中心波长及频偏、最小边模
抑制比、-20dB 谱宽、抖动产生、输入抖动容限、抖动转移特性。
8.2.5
OTN 设备 OMU 检测插入损耗、插入损耗最大差异。
8.2.6
OTN 设备 ODU 检测插入损耗、插入损耗最大差异、相邻通道隔离度、非相邻通道隔
离度。
8.2.7
PTN 设备检测以太网接口、SDH 接口、PDH 接口性能。
8.2.8
SPN 设备检测 MTN/FlexE 接口光接口的输出波长、边模抑制比、平均发送光功率、
接收灵敏度。
8.2.9
SPN 设备时间同步检测最大时间偏差。
8.2.10
SPN 设备检测切片通道层 MTN Client 数量、MTN Client 粒度、MTN Client 1+1
保护组数量、MTN Channel P 节点平均时延。
8.2.11
传输设备以太网接口检测接收光功率、平均发送光功率、接收机灵敏度、吞吐量、
5
DB 4201/T 737—2025
丢包率、时延。
8.2.12 传输设备保护倒换检测主控、交叉、时钟、电源等关键板件保护倒换。
8.3 系统性能
8.3.1 系统误码检测 STM-N 工程数字段误码性能；PDH 端到端误码；OTN 本地网的光通道、
光复用段 24 小时连续误码性能。
8.3.2
以太网性能检测吞吐量、丢包率、时延。
8.3.3
保护性能检测保护倒换时间。
8.4
系统功能
8.4.1
SDH 设备检测开销和维护功能、告警功能。
8.4.2
OTN 设备检测接口功能、ODUk 复用功能、交叉连接功能、OTN 开销处理功能、控制
平面连接管理功能、控制平面路由功能、控制平面自由发现和链路管理功能、控制平面的保
护恢复。
8.4.3 PTN 设备检测网络保护功能、OAM 功能、系统 QoS 功能、时间同步。
8.4.4 SPN 设备检测 OAM 功能、系统 QoS 功能、保护恢复功能。
8.4.5 以太网检测以太网透传功能、以太网二层交换功能、以太网环网功能。
8.4.6 传输系统的同步和定时检测同步和定时方式、同步和定时源切换功能。
8.4.7 传输系统的保护功能检测保护倒换准则。
8.5 网管功能
8.5.1 SDH 系统网管检测下列项目：
a) 告警监测、故障定位、故障隔离、故障修正、路径测试(可选)、报告管理等故障管
理功能；
b)
指配功能、NE 管理、状态监视、状态控制、NE 安装等配置管理功能；
c)
性能监视、性能数据收集和监视、性能参数管理和存储、性能数据输出等性能管理；
d)
操作者级别及权限设置、用户登录管理、日志管理、口令管理、管理区域分配、用
户管理等安全管理功能。
8.5.2
OTN 系统网管检测下列项目：
a)
告警类型、严重等级及状态、告警收集与显示、告警和维护信号类型、告警相关操
作等告警管理功能；
b)
性能参数、性能参数操作管理、光谱分析功能、性能趋势分析等性能管理功能；
c)
配置数据管理、拓扑管理、网元配置管理、交叉连接配置管理、保护配置管理、APR
配置管理、光线路功率自动控制、光通道自动功率均衡、网元时间管理；
d)
安全管理；
e)
拓扑管理、端到端电路管理、端到端告警管理功能、端到端性能管理功能、保护倒
换管理等 OTN 子网管理。
8.5.3
PTN 系统网管检测下列项目：
a)
网元拓扑视图、网络浏览功能、网络监视功能、拓扑编辑功能等拓扑管理功能；
b)
配置数据管理、网元配置管理、保护管理、时钟管理等配置管理功能；
c)
性能监测参数、性能监测管理、性能数据上报管理、性能门限管理、性能数据查询、
性能数据存储、性能趋势分析等性能管理功能；
d)
用户管理、权限控制、操作日志管理、登录日志管理等安全管理功能；
e)
系统自身管理、软件管理、数据管理等系统管理功能；
6
DB 4201/T 737—2025 f) 告警管理功能。 8.5.4 SPN 系统网管检测下列项目： a) 网络拓扑管理功能包括拓扑发现、拓扑布局、拓扑浏览和拓扑编辑； b) 网络配置管理功能包括网络基础配置、端到端业务配置管理、MTN Channel 管理、 业务模板配置管理； c) 网络故障管理功能包括告警参数管理、告警抑制关系管理、告警根因分析、历史告 警数据管理等； d) 网络性能管理功能包括性能监测参数管理、性能监测实例管理、性能数据管理、性 能趋势分析等功能； e) 网络系统管理功能包括系统自身管理、软件管理、数据管理。
9 专用无线通信系统
9.1 一般规定
9.1.1 专用无线通信系统检测涵盖正线、场段、控制中心范围内的本系统无线设备的单机
性能、系统性能、系统功能及网管功能。 9.1.2 无线通信设备安装自检合格，通信线路、传输系统及电源系统工作正常，系统调试 工作完成后方可组织进行专用无线通信系统检测。 9.2 单机性能 9.2.1 TETRA 通信系统基站设备检测射频输出功率、发射频偏、调制矢量误差、接收机灵 敏度。 9.2.2 TETRA 通信系统直放站设备检测射频输出功率、输入光功率、光接收动态范围、增 益指标。 9.2.3 手持台、车载台、固定台设备检测射频输出功率、发射频偏。 9.2.4 天馈系统检测电压驻波比。 9.3 系统性能 9.3.1 TETRA 通信系统检测空间波覆盖、接通率、掉话率、平均呼叫建立时延、切换失败 率。 9.3.2 5G 宽带集群通信系统检测连接建立时延、网络覆盖、连接建立失败概率、链路断开 概率、网络切片、传输速率、切换时延、切换成功率。 9.3.3 当 5G 宽带集群通信系统承载列车运行控制业务时，检测列车运行控制业务下行传输 时延、列车运行控制业务上行传输时延、列车运行控制业务丢包率、传输速率。 9.4 系统功能 9.4.1 专用无线通信系统功能检测语音集群业务、数据集群业务、多媒体集群业务、集群 补充业务、漫游与互通业务。 9.4.2 专用无线通信系统调度台检测调度功能、管理功能、界面显示、显示功能、语音呼 叫、数据传输、冗余备份。 9.4.3 TETRA 通信系统车载台检测语音呼叫、数据传输、二次开发、录音功能。 9.4.4 TETRA 通信系统手持台检测语音呼叫功能、短消息功能。 9.4.5 5G 宽带集群通信系统 TAU 设备检测 IMS 业务及其他承载业务发送接收、支持 LED 指 示灯校准、反馈和诊断系统状态。 7
DB 4201/T 737—2025
9.4.6
5G 宽带集群通信系统车载台检测语音呼叫业务、视频呼叫业务、短消息传输业务、
列车运营维护行业应用、大功率扬声器和音量调节、录音和回放功能、操作日志记录功能。
9.4.7
5G 宽带集群通信系统手持台检测语音呼叫业务、视频呼叫业务、短消息传输业务、
语音及图像彩信传输业务、开机自检功能、告警信息功能、免提功能。
9.4.8 核心网设备可靠性检测板件冗余配置、板件热插拔、网络架构冗余、链路可靠性。
9.4.9 基站设备可靠性检测关键板件的冗余功能。
9.4.10 直放站可靠性检测冗余备份、断电恢复。
9.5 网管功能
9.5.1 TETRA 通信系统网管检测故障管理、性能管理、配置管理、用户管理和安全管理功
能。
9.5.2
5G 宽带集群通信系统网管检测安全管理、配置管理、性能管理、告警管理、统计报
表、系统维护。
9.5.3 直放站网管检测故障管理、性能管理、配置管理和安全管理功能等功能。
9.5.4 二次开发网管检测故障管理、性能管理、配置管理、用户管理、安全管理功能。
10 公务电话系统
10.1 一般规定
10.1.1 公务电话系统检测涵盖正线、场段、控制中心范围内本系统设备的系统性能、系统
功能、网管功能。
10.1.2
公务电话系统主设备安装自检合格，通信线路、传输系统及电源系统工作正常，系
统调试及自动电话用户号码下发完成后方可组织进行公务电话系统检测。
10.2 系统性能
10.2.1 程控交换设备检测本局呼叫接续故障率、BHCA 值、传输损耗。
10.2.2 软交换设备检测 BHCA 值、呼叫建立时延、转发时延。
10.2.3 软交换系统承载网检测丢包率、网络抖动、传输时延、包差错率。
10.2.4 软交换系统综合接入设备检测 IP 包转发时延、摘机不拨号时间、位间不拨号时间、
平均播放拨号音时间、久叫不应时间等。
10.3 系统功能
10.3.1 话音业务检测系统建立功能、基本业务功能、补充业务功能、VPN 功能。
10.3.2 非话业务检测传真功能、综合业务功能、非话业务不被其他业务中断功能。
10.3.3 时间同步检测时间同步方式、系统及其附属设备的时间同步功能。
10.3.4 可靠性检测主要部件冗余备份功能。
10.3.5 其他功能检测“119”、“110”、“120”等特种业务功能、话务台功能、测量台
功能、录音功能、长时间通话功能、话务统计功能、计费功能。
10.4 网管功能
10.4.1 配置管理功能检测 SNMP 配置管理、脱机和在线配置、远程配置、数据备份功能、
命令行和图形界面两种方式对整机数据进行配置功能、数据升级功能。
10.4.2
故障管理功能检测下列项目：
a)
硬件及软件故障的诊断、告警显示及统计分析、故障信息输出等功能；
8
DB 4201/T 737—2025 b) 硬件故障定位精度； c) 发生一般性硬件和软件故障时系统的自纠能力和自动恢复功能。 10.4.3 维护管理功能检测对用户线和用户电路、中继线和中继电路、信号链路、交换网络 的例行测试和制定测试功能。 10.4.4 数据管理功能检测局数据管理功能、用户数据管理功能、计费数据管理功能、更改 数据可靠性功能。 10.4.5 性能管理功能检测呼叫次数测量、业务量统计。
10.4.6 安全管理功能检测访问权限管理。
11 专用电话系统
11.1 一般规定
11.1.1 专用电话系统检测涵盖正线、场段、控制中心范围内本系统专用电话设备系统性能、
系统功能、网管功能。 11.1.2 专用电话系统主设备安装自检合格，通信线路、传输系统及电源系统工作正常，系 统调试以及分系统与主系统互联完成后方可组织进行专用电话系统检测。 11.2 系统性能
11.2.1 程控交换设备检测本局呼叫接续故障率、BHCA 值、传输损耗。
11.2.2 软交换系统承载网检测丢包率、网络抖动、传输时延、包差错率。
11.2.3 软交换设备检测 BHCA 值、呼叫建立时延、转发时延。
11.3 系统功能
11.3.1 调度电话检测下列项目：
a) 通过调度台进行选呼、组呼、全呼、强拆﹑强插、会议等方式呼叫车站、场段值班
台和调度分机； b) 呼叫优先级、呼叫等待、呼叫限制和呼叫显示等功能； c) 调度台间以及调度台与调度分机间的通话； d) 调度分机对调度台进行一般呼叫和紧急呼叫； e) 对调度分机的一般呼叫和紧急呼叫的控制方式,振铃和显示方式； f) 录音功能； g) 时间同步功能； h) 会议电话功能。 11.3.2 站内集中电话检测下列项目： a) 通过值班台进行选呼﹑组呼、全呼、强插和强拆等； b) 分机呼入或呼出时的锁闭性能； c) 回铃音及通话； d) 分机的热线或延时热线功能。 11.3.3 站间行车电话检测下列项目： a) 值班员按下热键迅速且无阻塞地建立两车站值班员之间通话； b) 在车站值班台上有相应的热键及相对应的独立显示灯区分上下行车站； c) 回铃音及通话。 11.3.4 视频招援电话检测下列项目： a) 用户摘机或拨特殊按钮连接至车控室值班台； 9
DB 4201/T 737—2025
b) 车站值班台上的紧急呼叫显示；
c) 回铃音及通话。
11.3.5 区间电话检测下列项目：
a) 区间分机可呼叫专用电话分机；
b) 在规定时间内不拨号自动与值班台接通的延时热线功能；
c) 车站值班台上区间电话呼叫显示；
d) 回铃音及通话。
11.3.6 会议电话检测下列项目：
a) 会议电话最大通话数；
b) 会议发起后,受话质量清晰、无失真和振鸣；
c) 主席台增、减分机用户；
d) 会议电话对其他调度电话通信的影响。
11.3.7 专用电话系统可靠性检测下列项目：
a) 数字环保护功能；
b) 调度台、值班台应急分机功能；
c) 电源板、主控板﹑数字板等主要设备部件冗余倒换功能；
d) 双中心保护功能；
e) 站间备用通道倒换功能。
11.4 网管功能
11.4.1 配置管理检测下列项目:
a) 局数据、用户数据等数据的输入和修改；
b) 数据输入和修改对系统正常运行的影响。
11.4.2 性能管理检测下列项目:
a) 设备运行状态﹑程序数据版本；
b) 性能数据的采集、诊断、分析；
c) 自动/人工控制主、备用设备的启用、转换和停用。
11.4.3 故障管理检测下列项目:
a) 硬件和软件故障自动监测和诊断；
b) 硬件故障定位和隔离；
c) 软件故障的自动纠错能力和自动恢复；
d) 故障记录和显示告警。
11.4.4 安全管理检测下列项目:
a) 用户鉴权﹑操作权限的管理；
b) 日志管理功能。
12 乘客信息系统
12.1 一般规定
12.1.1 乘客信息系统检测涵盖正线、场段、控制中心范围内本系统设备的系统性能、系统
功能、网管功能。
12.1.2
乘客信息系统主设备安装自检合格、传输系统及电源系统工作正常、系统调试完成
后方可组织进行乘客信息系统检测。
10
DB 4201/T 737—2025 12.2 系统性能
12.2.1 网络子系统主干网检测吞吐量、丟包率和时延。
12.2.2 网络子系统车地网检测无线信号覆盖强度、漫游切换时延、吞吐量、丢包率和时延。
12.2.3 系统性能检测图像质量。
12.2.4 显示设备检测显示分辨率、屏幕亮度、可视角度、响应时间和功耗。
12.3 系统功能
12.3.1 信息显示设备功能检测下列项目：
a) 文本信息的显示内容，文本信息的显示方式；
b) 图形信息的显示内容，支持的图形信息格式；
c) 多媒体视频信息显示内容,以及视频节目的格式；
d) 字幕叠加功能；
e) 分区、分路显示功能。
12.3.2 车站子系统检测下列项目：
a) 收发及播放控制功能；
b) 车站紧急消息发布功能；
c) 收发内容日志记录功能；
d) 时间显示及同步功能；
e) 车站设备监控、管理、故障显示、告警功能。
12.3.3 控制中心功能检测下列项目：
a) 播控功能；
b) 全选、单选、组选车站和各显示区的显示功能；
c) 显示优先级设置功能；
d) 时间显示及同步功能；
