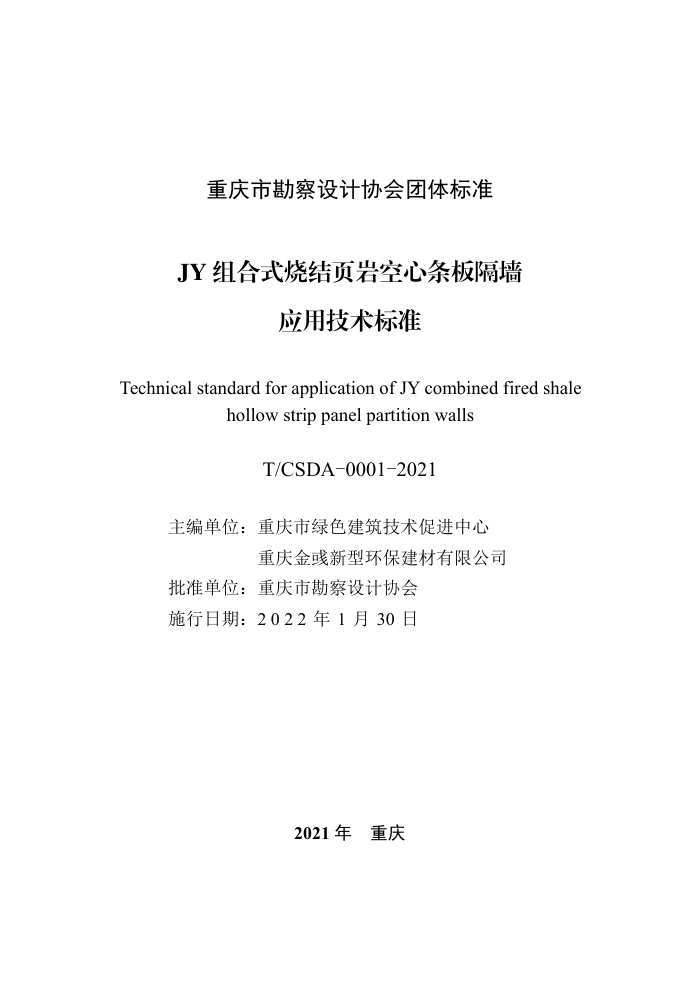

重庆市勘察设计协会团体标准
JY 组合式烧结页岩空心条板隔墙
应用技术标准
Technical standard for application of JY combined fired shale
hollow strip panel partition walls
T/CSDA-0001-2021
主编单位：重庆市绿色建筑技术促进中心
重庆金彧新型环保建材有限公司
批准单位：重庆市勘察设计协会
施行日期：2 0 2 2 年 1 月 30 日
2021 年
重庆
重庆市勘察设计协会文件
渝设协字〔2021〕97 号
关于发布《JY 组合式烧结页岩空心条板隔墙
应用技术》团体标准的通知
各有关单位：
根据《重庆市勘察设计协会团体标准管理办法（试行）》，由
重庆市绿色建筑技术促进中心、重庆金彧新型环保建材有限公司
共同主编的《JY 组合式烧结页岩空心条板隔墙应用技术标准》团
体标准已按规定程序审查、审批通过，现予以发布，标准号为
T/CSDA 0001—2021，自 2022 年 1 月 30 日起实施，各有关单位可
自愿采用。
重庆市勘察设计协会
2021 年 12 月 30 日
前
言
为促进传统烧结制品行业转型升级，深入贯彻绿色建筑、装
配式建筑文件要求加快推进轻质条板隔墙的应用，根据重庆市勘
察设计协会《关于 2021 年第一批团体标准立项的通知》（渝设协
字〔2021〕62 号）的要求，标准编制组经过深入调查研究，认真
总结组合式烧结页岩空心条板的研究、生产、设计及工程应用实
践经验，参考现行国家、行业及地方相关标准，并在充分论证与
验证、广泛征求意见的基础上，制定本标准。
本标准共分为 6 章和 1 个附录，主要技术内容包括：总则、
术语、材料、设计、施工、验收。
本标准的发布机构提请注意，声明符合本标准时，可能涉及
到相关专利的使用；本标准的发布机构对于涉及的专利真实性、
有效性和范围无任何立场。
专利持有人已向标准的发布机构保证，愿意同任何申请人在
合理和非歧视的条款和条件下，使用授权许可证进行谈判。该专
利持有人的声明已在本标准的发布机构备案。
本标准由重庆市勘察设计协会归口管理，由重庆市绿色建筑
技术促进中心负责技术内容的解释。本标准在执行过程中，如有
需要修改或补充之处，请将有关资料和建议寄送解释单位（地址：
重庆市江北区鸿恩路 279 号保利江上明珠锦园 D3 栋 11-6，邮政编
码：400020，电话：023-67752312），以供今后修订时参考。
学兔兔 www. bzfxw. com 标准下载
主 编 单 位：重庆市绿色建筑技术促进中心
重庆金彧新型环保建材有限公司
参 编 单 位：重庆金积建材有限公司
重庆建一科技发展有限公司
重庆博诺圣科技发展有限公司
主要起草人：丁小猷
周 川 雷 明 王 聪 云 腾
张泽民
伍 华 王忠祥 李清疆 秦 菱
邓锡鹏
余方舟 张传昊 杨星宇 孙 峰
王新月
周小伟 潘连军 蔡红铃 曹双平
李描坤 赵凤芸 冉志坚
主要审查人：胡望社
雷映平 杨 东 周 莲 邹时畅
目
次
1
总则………………………………………………………………1
2
术语………………………………………………………………2
3
材料………………………………………………………………4
3.1
一般规定……………………………………………………4
3.2
条板…………………………………………………………4
3.3
配套材料及配件……………………………………………7
4
设计……………………………………………………………10
4.1
一般规定…………………………………………………10
4.2
隔墙设计…………………………………………………11
4.3
构造措施…………………………………………………13
5
施工……………………………………………………………17
5.1
一般规定…………………………………………………17
5.2
施工准备…………………………………………………17
5.3
条板安装…………………………………………………18
5.4
管线安装…………………………………………………20
5.5
接缝及墙面处理…………………………………………21
5.6
成品保护…………………………………………………21
6
验收……………………………………………………………23
6.1
一般规定…………………………………………………23
6.2
主控项目…………………………………………………24
6.3
一般项目…………………………………………………25
学兔兔 www. bzfxw. com 标准下载
附录 A
JY 组合式烧结条板及节点构造…………………………27
本标准用词说明……………………………………………………48
引用标准名录………………………………………………………49
条文说明……………………………………………………………51
Contens
1
General Provisions………………………………………………1
2
Terms……………………………………………………………2
3
Materials………………………………………………………4
3.1
General Requirements………………………………………4
3.2
Panel………………………………………………………4
3.3
Assorted Materials and Fittings……………………………7
4
Design……………………………………………………………10
4.1
General Requirements……………………………………10
4.2
Design of Partition Walls…………………………………11
4.3
Donstruct Measures………………………………………13
5
Construction……………………………………………………17
5.1
General Requirements……………………………………17
5.2
Construction Preparation…………………………………17
5.3
Wall Panel Installation……………………………………18
5.4
Pipes and lines Installation………………………………20
5.5
Treatments of Seams and Walls……………………………21
5.6
Protection of Finished Products…………………………21
6
Acceptance………………………………………………………23
6.1
General Requirements……………………………………23
6.2
Dominant Items……………………………………………24
6.3
General Items……………………………………………25
学兔兔 www. bzfxw. com 标准下载
Appendix A
JY combined fired strip panel and structure node…27
Explanation of wording in this standard……………………………48
List of quoted standards……………………………………………49
Explanation of provisions……………………………………………51
1
总
则
1.0.1
为规范 JY 组合式烧结页岩空心条板隔墙工程的应用，做到
安全适用、技术先进、经济合理，提升工程建设质量，制定本标
准。
1.0.2
本标准适用于重庆地区新建、扩建及改建建筑中采用 JY 组
合式烧结页岩空心条板隔墙工程的材料、设计、施工及验收。
1.0.3
JY 组合式烧结页岩空心条板隔墙工程的材料、设计、施工
及验收除应符合本标准外，尚应符合国家、行业及重庆市现行相
关标准的规定。
1
学兔兔 www. bzfxw. com 标准下载
2
术
语
2.0.1
JY 组合式烧结页岩空心条板 JY combined fired shale hollow
strip panel
由具有特定卯榫结构的烧结页岩空心砌块或多孔砌块，在工
厂采用专用粘结剂、灌浆料通过一定生产工艺组合制备而成预制
条板（以下简称 JY 组合式烧结条板）。按构件使用部位要求可分
为普通板、厨卫板及辅助板。
2.0.2
空心条板 hollow strip panel
沿板材长度方向留有若干贯通孔洞的预制条板。
2.0.3
普通板 common panel
由长度不小于 500mm、宽度不小于 300mm 的烧结页岩空心
砌块在工厂组合制备而成的空心条板。
2.0.4
厨卫板 kitchen and washroom panel
由长度不小于 500mm、宽度不小于 300mm 的烧结页岩多孔
砌块在工厂组合制备而成的空心条板，主要用于厨房、卫生间的
专用条板。
2.0.5
辅助板 auxiliary panel
由长度不小于 500mm、宽度不小于 200mm 的烧结页岩大孔
空心砌块在工厂组合制备成空心条板，并在板孔内灌注强度等级
不小于 C20 的细石混凝土及按要求配置不小于φ4 钢筋的预制条板，
主要用于门窗框板、过梁板、L 形、T 形、十字形墙体等部位。
2.0.6
暗装连接 concealed connection
通过 JY 组合式烧结条板特定的榫卯结构与 L 型或 U 型金属
2
卡件连接，实现条板与主体结构之间、条板与条板之间连接时不
外露卡件的一种安装方法。
3
学兔兔 www. bzfxw. com 标准下载
3
材
料
3.1
一般规定
3.1.1
JY 组合式烧结条板的原材料应符合国家及重庆市有关烧结
页岩空心砌块和多孔砌块相关标准的规定，不得采用国家及重庆
市明令淘汰、禁止使用的材料。
3.1.2
JY 组合式烧结条板隔墙安装时采用的配套材料应符合现行
国家及重庆市有关标准的规定，且配套材料的性能应与 JY 组合式
烧结条板性能相适应。
3.1.3
JY 组合式烧结条板及配套材料的有毒有害物质限量应符合
现行国家标准《建筑材料放射性核素限量》GB 6566、《民用建筑
工程室内环境污染控制标准》GB 50325 的规定。
3.2
条
板
3.2.1
JY 组合式烧结条板构造的基本示意图如附录 A 所示。
3.2.2
JY 组合式烧结条板主要规格尺寸宜符合下列要求：
1
长度标志尺寸 L 为层高减去楼板顶部结构件（如梁、楼板）
的 厚 度 及 技 术 处 理 空 间 尺 寸 ， 宜 按 100mm 递 增 ， 宜 为
2200mm~3000mm；
2
宽度标志尺寸 B，宜按 100mm 递增，普通板、厨卫板常
用尺寸为 600mm，辅助板常用尺寸为 200mm；
3
厚度标志尺寸 T，宜按 10mm 递增，常用尺寸为 100mm、
4
200mm。
4
其他规格尺寸可由供需双方协商确定，其技术指标应符合
现行标准的规定。
3.2.3
JY 组合式烧结条板尺寸偏差应符合表 3.2.3 的规定。
表 3.2.3
尺寸允许偏差
检测项目 单位 允许偏差
长度 mm ±5
宽度 mm ±2
厚度 mm ±1
板面平整度 mm ≤2
对角线差 mm ≤6
侧向弯曲 mm ≤L/1000
3.2.4
JY 组合式烧结条板的孔间肋厚和面层壁厚应符合表 3.2.4
的规定。
表 3.2.4
孔间肋厚和面层壁厚要求
检测项目 单位 指标
面层壁厚 mm 普通板、厨卫板 ≥12
辅助板 ≥20
孔间肋厚 mm ≥7
3.2.5
JY 组合式烧结条板的外观质量应符合表 3.2.5 的规定。
表 3.2.5
外观质量要求
检测项目 指标 检测方法
飞边毛刺；板面泛霜返碱；贯通性裂缝 无 GB/T 23451
5
学兔兔 www. bzfxw. com 标准下载
续表 3.2.5
检测项目 指标 检测方法
板面裂缝、刮痕，长度 50mm～100mm， 宽度 0.5mm～1.0mm ≤2 处/板 GB/T 23451
蜂窝气孔，长径 5mm～30mm ≤3 处/板
缺棱掉角，宽度×长度 10mm×25mm～ 20mm×30mm ≤2 处/板
3.2.6
JY 组合式烧结条板的主要物理力学性能指标应符合表
3.2.6 的规定。
表 3.2.6
物理力学性能指标
检测项目 单位 指标 检测方法
板厚 100mm 板厚 200mm
面密度 kg/m2 ≤110 ≤200 GB/T 30100
抗压强度 MPa ≥5.0 GB/T 23451
抗弯破坏荷载/ 板自重倍数 / ≥1.5 ≥2.0 GB/T 23451
抗冲击性能 / 经 5 次抗冲击试验后， 板面无裂纹 GB/T 23451
吊挂力 / 荷载 1000N 静置 24h，板面 无宽度超过 0.5mm 的裂纹 GB/T 23451
空气声计权隔声量 dB ≥35 ≥50 GB/T 19889.3
传热系数 W/m2·K ≤2.5 ≤1.5 GB/T 13475
含水率 % ≤5 GB/T 23451
放射性 核素 限量 内照射指数 IRa / ≤1.0 GB 6566
外照射指数 Iγ / ≤1.3
5h 沸煮吸水率 % ≤13 GB/T 2542
6
续表 3.2.6
检测项目 单位 指标 检测方法
板厚 100mm 板厚 200mm
石灰爆裂 / 最大破坏尺寸大于2mm且 小于等于 10 mm 的爆裂区 域，每组板不得多于 15 处； 不允许出现最大破坏尺寸 大于 10mm 的爆裂区域。 GB/T 2542
泛霜 / 不允许出现严重泛霜 GB/T 2542
3.2.7
JY 组合式烧结条板在工厂组合制备应采用专用粘结剂，其
性能指标应符合表 3.2.7 的规定。
表 3.2.7
粘结剂性能指标
检测项目 单位 指标 检测方法
保水率 % ≥99 JGJ/T 70
拉伸粘结强度 MPa ≥0.6
柔韧性（压折比） / ≤3.0 GB/T 17671
抗压强度 MPa 7.5～12.0
抗折强度 MPa ≥2.5
收缩率 % ≤0.3 JGJ/T 70
压剪粘 结强度 原强度 MPa ≥1.0 JC/T 547
耐水性 ≥0.40
3.3
配套材料及配件
3.3.1
JY 组合式烧结条板安装用粘结砂浆的性能应符合《轻质隔
墙条板应用技术标准》DBJ50/T-338 条文 4.2.4 的相关规定。
7
学兔兔 www. bzfxw. com 标准下载
3.3.2
JY 组合式烧结条板与主体结构墙柱、门窗洞口及转角等需
抗裂加强构造措施部位采用的耐碱玻璃纤维网格布、热镀锌电焊
网的性能除应分别符合《耐碱玻璃纤维网格布》JC/T 841、《镀锌
电焊网》GB/ T 33281 的相关规定外，还应符合表 3.3.2-1 和 3.3.2-2
的要求。
3.3.2-1
耐碱玻纤网性能指标
检测项目 单位 指标 试验方法
单位面积质量 g/m2 ≥160 GB/T 9914.3
拉伸断裂强力（经、纬向） / ≥1300 GB/T 7689.5
耐碱拉伸断裂强力保留率(经、纬向) % ≥75% GB/T 29906 附录 C
断裂伸长率（经、纬向） % ≤4% GB/T 7689.5
3.3.2-2
热镀锌电焊网性能指标
检测项目 单位 指标 试验方法
丝径 mm 0.90±0.04 GB/ T 33281
网孔尺寸 mm 12.7×12.7
焊点抗拉力 N ＞65
镀锌层质量 g/m2 ＞140
3.3.3
JY 组合式烧结条板安装用金属卡件、锚固件、预埋件等配
件应符合下列要求：
1
配件材质应符合建筑用钢材、铝材相关标准的规定。
2
锚固件应符合《紧固件机械性能 螺栓、螺钉和螺柱》GB/T
3098.1 的规定。
3
金属卡件厚度、长度宜根据条板隔墙经计算确定，镀锌钢
8
卡和普通钢卡的厚度不应小于 2mm，当选用镀锌钢卡的镀锌层厚
度不应小于 175g/m2，选用普通钢卡应进行防锈处理且不应低于热
浸镀锌的防腐效果。
3.3.4
JY 组合式烧结条板与地面可采用木楔或通长限位型钢进行
固定定位，木楔宜采用三角形的硬木楔，通长限位型钢宜与调平
固定件配合使用。
3.3.5
JY 组合式烧结条板隔墙用水泥砂浆或细石混凝土的技术要
求除应符合现行国家标准《预拌混凝土》GB/T 14902 和《预拌砂
浆》GB/T 25181 等相关标准的规定外，水泥砂浆的强度等级不应
小于 M5，细石混凝土强度等级不应小于 C20。
9
学兔兔 www. bzfxw. com 标准下载
4
设
计
4.1
一般规定
4.1.1
JY 组合式烧结条板安装前应出具完整的设计技术文件，设
计技术文件内容应符合现行《建筑轻质条板隔墙技术规程》JGJ/T
157、《轻质隔墙条板应用技术标准》DBJ50/T-338 等标准的相关规
定。
4.1.2
JY 组合式烧结条板隔墙设计应符合建筑功能和性能要求，
并可结合建筑室内装修和设备管线集成设计。
4.1.3
JY 组合式烧结条板隔墙防火设计应符合现行国家标准《建
筑防火设计规范》GB 50016、《建筑内部装修设计防火规范》GB
50222 的有关规定。
4.1.4
JY 组合式烧结条板隔墙隔声设计应符合现行国家标准《民
用建筑隔声设计规范》GB 50118、《建筑环境通用规范》GB 55016
的有关规定及绿色建筑性能指标的相关要求。
4.1.5
当隔墙有保温隔热要求时，JY 组合式烧结条板隔墙热工设
计应符合现行《建筑节能与可再生能源利用通用规范》GB 55015、
《公共建筑节能（绿色建筑）设计标准》DBJ50-052 和《居住建
筑节能 65%(绿色建筑)设计标准》DBJ50 -071 等相关标准的规定。
4.1.6
JY 组合式烧结条板隔墙应根据使用部位及功能要求选择单
层条板或双层条板隔墙设计。
4.1.7
JY 组合式烧结条板与主体结构、条板之间的连接应牢固可
靠，满足安全耐久性要求。
10
4.2
隔墙设计
4.2.1
JY 组合式烧结条板隔墙厚度应满足建筑物抗震、防火、隔
声、保温等功能要求。用作楼梯间隔墙、走廊隔墙、分户隔墙时，
可采用 200mm 厚的单层条板或 100mm 厚的双层条板；用作户内
隔墙时，宜选用 100mm 厚的单层条板。
4.2.2
JY 组合式烧结条板隔墙有较高隔声性能要求时，可采用
100mm 厚的双层条板隔墙，两板间距宜为 10mm~50mm，可作为
空气层或填充隔声的材料。
4.2.3
JY 组合式烧结条板安装高度不宜超过 3m，超过 3m 时应符
合下列规定：
1
宜采取增设水平系梁的构造做法，水平系梁的设置间距不
应超过 3m。
2
采取直接接板构造做法，对接部位应具有安全可靠的连接
构造措施且接板的安装高度不应超过《建筑轻质隔墙条板应用技
术规程》JGJ/T 157 的相关规定，根据工程实际情况由工程设计单
位另行设计，并提交抗冲击性能检测报告。
4.2.4
对于双层 JY 组合式烧结条板隔墙，两侧墙面的条板竖向安
装接缝错开距离不宜小于 200mm，并应采取加强固定措施。
4.2.5
对于双层 JY 组合式烧结条板隔墙热工设计应符合《民用建
筑热工设计规范》GB 50176 的相关规定，单层条板的热工性能计
算参数取值应符合表 4.2.5 规定。
11
学兔兔 www. bzfxw. com 标准下载
表 4.2.5
热工性能计算参数取值
项目 面密度， kg/m2 导热系数λc， W/m·K 蓄热系数 Sc(24h)， W/m2·K 修正系数 a
JY 组合式 烧结条板 ≤110 0.43 5.92 1.0
4.2.6
JY 组合式烧结条板隔墙与顶板、地面、结构梁、主体墙和
柱之间连接应采取相应抗震加强构造措施，除应符合现行行业标
准《非结构构件抗震设计规范》JGJ 339 的规定，并应符合下列要
求：
1
隔墙长度超过 6m 时，应按要求设置钢柱或钢筋混凝土构
造柱。
2
隔墙与顶板、结构梁之间除采用两块胶垫块顶紧外，应采
用金属卡件或管卡连接固定，设置间距不应大于 600mm，宜设置
于条板与条板接缝部位。
3
隔墙与主体墙、柱之间应采用金属卡件暗装连接固定，设
置间距不应大于 1m。
4
隔墙与地面之间可采用金属卡件连接固定，设置间距不应
大于条板宽度，宜设置于条板与条板接缝部位；隔墙底部采用通
长限位型钢调平固定时，底部可按设计要求减少或取消金属卡件，
具体设置要求详设计。
4.2.7
JY 组合式烧结条板隔墙需吊挂重物和设备时，应采取加固
措施，同时不得单点固定，固定点间距宜大于 300mm。用作固定
和加固的预埋件和锚固件，均应做防腐或防锈处理。
4.2.8
厨房、卫生间及需吊挂较多重物部位应选用专用厨卫条板，
厨房、卫生间等潮湿环境还应采取防潮、防水处理构造措施。对
于附设水池、水箱、洗手盆等设施的隔墙，墙面应做防水处理，
12
且防水高度不宜低于 1.8m。
4.2.9
对于有防火要求的分户隔墙、走廊隔墙和楼梯间隔墙，JY
组合式烧结条板隔墙的燃烧性能和耐火极限指标应符合现行国家
标准《建筑设计防火规范》GB 50016 的相关规定，并应满足工程
设计要求。
4.3
构造措施
4.3.1
JY 组合式烧结条板隔墙设置构造柱和水平系梁应符合下列
规定:
1
钢筋混凝土构造柱竖向钢筋 4Ф10，箍筋Ф6@200，混凝土
强度等级不小于 C20，厚度同墙体厚度，宽度为 200mm；
2
钢筋混凝土水平系梁的水平钢筋 2Ф10，垂直钢筋Ф6@300，
混 凝土 强度 等级 为不 小 于 C20 ， 宽度 同隔 墙厚 ，高 度 宜为
60mm~100mm；
3
钢结构构造柱、水平系梁具体由设计确定。
4.3.2
JY 组合式烧结条板应竖向排列，排板应采用普通板。当隔
墙端部尺寸不足一块普通板宽时，应按排板设计要求再制备补板，
补板宽度不应小于 200mm。条板横向安装一般用于门窗洞口上下
端。
4.3.3
JY 组合式烧结条板隔墙下端部位与地面接缝处，可采用木
