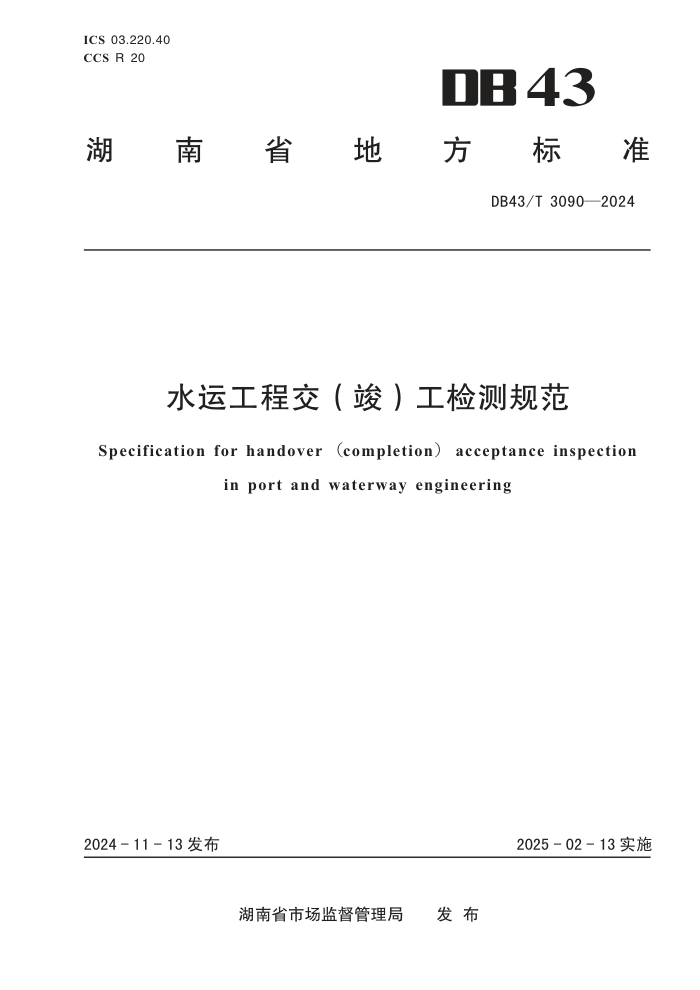

ICS 03.220.40
CCS R 20 43
湖
南 省 地 方 标 准
DB43/T
3090—2024
水运工程交（竣）工检测规范
Specification for handover （completion） acceptance inspection
in port and waterway engineering
2024 - 11
- 13 发布 2025 - 02 - 13 实施
湖南省市场监督管理局 发 布
DB43/T 3090—2024
目 次
前言 ························································································································ Ⅲ
引言 ························································································································ Ⅴ
1 范围 ······················································································································ 1
2 规范性引用文件 ······································································································· 1
3 术语和定义 ············································································································· 2
4 总体要求 ················································································································ 2
5 通用工程检测 ·········································································································· 2
5.1 混凝土结构性能检测 ························································································· 2
5.2 钢结构性能检测 ······························································································· 5
5.3 预制构件质量检测 ···························································································· 8
5.4 砌石结构质量检测 ··························································································· 12
5.5 抛石结构质量检测 ··························································································· 13
5.6 倒滤层结构质量检测 ························································································ 15
5.7 轨道质量检测 ································································································· 15
5.8 停靠船和防护设施质量检测 ··············································································· 15
5.9 变形缝质量检测 ······························································································ 16
5.10 变位与变形观测 ····························································································· 17
5.11 基桩检测 ······································································································ 17
5.12 地基处理基础检测 ·························································································· 18
6 重力式码头与岸壁工程检测 ······················································································· 24
7 高桩码头工程检测 ··································································································· 28
8 板桩码头工程检测 ··································································································· 30
9 斜坡码头及浮码头工程检测 ······················································································· 32
10 护岸工程检测········································································································ 35
11 堆场道路工程检测 ································································································· 37
12 船闸与垂直升船机工程检测 ····················································································· 44
13 干船坞与船台滑道工程检测 ····················································································· 52
14 疏浚与吹填工程检测 ······························································································ 62
15 航道整治工程检测 ································································································· 63
16 航标工程及生产与辅助建筑物检测 ············································································ 66
16.1 航标工程检测 ································································································ 66
16.2 生产与辅助建筑物检测 ···················································································· 67
17 航电枢纽中的泄水闸与大坝检测 ··············································································· 68
17.1 泄水闸检测 ··································································································· 68
17.2 大坝检测 ······································································································ 75
18 其他工程 ·············································································································· 76
I
DB43/T 3090—2024 II
DB43/T 3090—2024
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由湖南省交通运输厅提出并归口。
本文件起草单位：湖南省交通建设质量安全监督管理局、湖南省交通规划勘察设计院有限公司、湖
南省城陵矶港口集团有限公司、湖南省水运建设投资集团有限公司、湖南省航务工程有限公司、长沙理
工大学
本文件主要起草人：沈文、胡翌刚、刘新民、欧鹏、戴晓林、丁杰、杜勇立、李瑞先、王焱、季小
勇、易舜、傅渊文、孙斌、周丁、何现启、陆志扬、程永舟、付业伟、赵一林、张曦霖、彭凌星、张戈。
III
DB43/T 3090—2024 IV
DB43/T 3090—2024
引 言
目前湖南水运行业进入高速发展期，根据湖南省十四五水运规划布局，大量水运工程将会分阶段、
分批次开工建设。为了保证水运建设工程质量安全，避免因水运工程行业标准对于工程各阶段检测内容
的缺失或者不明确规定，而导致业主和行业主管部门对工程质量监管不到位，留下工程隐患，影响其日
后的运营和使用，急需制定符合湖南地方特色的水运工程交（竣）工检测规范。因此有必要对湖南水运
工程交（竣）工检测的相关内容及要求进行深入研究，建立全面而完善的地方标准，明确省内交工和竣
工检测的所有内容和规定，从检测项目、检测频率、检测方法等方面制定统一的技术标准。
本文件的制定实施，将规范我省水运工程的交工和竣工检测工作，为业主单位、第三方检测单位
以及行业主管部门提供技术支持，有利于提升水运工程检测工作水平。为水运工程质量交（竣）工验
收提供客观、准确的检测数据及依据，保证水运工程结构的质量安全，提高我省水运监督管理水平。
为构建“一江一湖四水”航道网提供技术标准，为打造“一枢纽、多重点、广延伸”港口体系提供技
术支持。
V
DB43/T 3090—2024 VI
DB43/T 3090—2024
水运工程交（竣）工检测规范
1 范围
本文件规定了水运工程交工检测与竣工检测的总体要求和通用工程、重力式码头与岸壁工程、高桩
码头工程、板桩码头工程、斜坡码头及浮码头工程、护岸工程、堆场道路工程、船闸与升船机工程、干
船坞与船台滑道工程、疏浚与吹填工程、航道整治工程、航标工程及生产与辅助建筑物、航电枢纽中泄
水闸与大坝以及其他工程的检测项目、检测频率和检测方法。
本文件适用于水运工程建设单位委托第三方检测机构开展的交工检测与竣工检测。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 11345 焊缝无损检测 超声检测 技术、检测等级和评定
GB/T 13452.2 色漆和清漆 漆膜厚度的测定
GB/T 21431 建筑物防雷装置检测技术规范
GB 28635 混凝土路面砖
GB/T 31586.1 防护涂料体系对钢结构的防腐蚀保护 涂层附着力/内聚力（破坏强度）的评定和
验收准则 第1部分：拉开法试验
GB 50204 混凝土结构工程施工质量验收规范
GB 50205 钢结构工程施工质量验收标准
GB 50303 建筑电气工程施工质量验收规范
GB 50325 民用建筑工程室内环境污染控制标准
GB 50411 建筑节能工程施工质量验收标准
GB/T 50621 钢结构现场检测技术标准
GB/T 50784 混凝土结构现场检测技术标准
JTG 3420 公路工程水泥及水泥混凝土试验规程
JTG/T F20 公路路面基层施工技术细则
JTG/T J21-01 公路桥梁荷载试验规程
JTS 125-1 港口工程竣工验收规程
JTS 131 水运工程测量规范
JTS/T 209 水运工程结构防腐蚀施工规范
JTS/T 216 港口道路与堆场施工规范
JTS/T 233 水运工程结构试验检测技术规范
JTS 235 水运工程水工建筑物原型观测技术规范
JTS/T 236 水运工程混凝土试验检测技术规范
JTS 237 水运工程地基基础试验检测技术规程
1
DB43/T 3090—2024
JTS 239 水运工程混凝土结构实体检测技术规程
JTS 240 水运工程基桩试验检测技术规范
JTS 257 水运工程质量检验标准
JTS/T 267 内河数字航道建设工程质量检验标准
SL 734 水利工程质量检测技术规程
3 术语和定义
下列术语和定义适用于本文件。
3.1
交工检测 handover acceptance inspection
在工程建设项目交工验收前进行的工程质量检测。
3.2
竣工检测 completion acceptance inspection
在工程建设项目竣工验收前进行的工程质量检测。
3.3
检测批 inspection lot
检测项目相同、质量要求和生产工艺等基本相同，由一定数量构件或区域等构成的检测对象。
3.4
样本 sample
按一定程序从检测批中抽取的一个或多个个体。
4 总体要求
4.1 本文件只对交工检测和竣工检测的检测项目、检测频率和检测方法作出规定，检测项目的合格判
定应符合JTS 257、JTS 239及相关规范的规定。
4.2 生产与辅助建筑物工程交工前应对其混凝土结构、钢结构等进行验收检测，检测频率和检测方法
应符合GB 50204、GB 50205、GB 50303、GB/T 21431、GB 50411 和GB 50325的规定。
4.3 交工检测应在项目首个分项工程完工前介入。
4.4 竣工检测应在项目完工后、正式投入使用前介入。
5 通用工程检测
5.1 混凝土结构性能检测
5.1.1 检测项目及内容
混凝土结构性能检测项目和检测内容应符合表1的规定。
表1 混凝土结构性能检测项目和检测内容
序号
1



2
DB43/T 3090—2024
表1 混凝土结构性能检测项目和检测内容（续）
序号 检测项目 交工检测 竣工检测 检测内容
2 混凝土强度 ★ △ 见5.1.3
3 抗水渗透性能 △ / 见5.1.4
4 抗氯离子渗透性能（淡水环境） △ / 见5.1.5
5 混凝土中氯离子含量 △ / 见5.1.6
6 钢筋保护层厚度 ★ / 见5.1.7
7 钢筋锈蚀 △ / 见5.1.8
8 混凝土表面硅烷浸渍 △ / 见5.1.9
9 混凝土表面涂层质量 △ / 见5.1.10
注：“★”表示必检项目，“△”表示选测项目，“/”表示无要求。
5.1.2 外观质量
5.1.2.1 外观质量宜根据构件所处环境选择目测、尺量、裂缝测试仪、探摸摄像、三维扫描声呐扫测、
侧扫声呐扫测等方法检测。
5.1.2.2 外观质量检测内容包括结构或构件裂缝、露筋、空洞、蜂窝、夹渣、松顶、麻面、砂斑、
砂线、外形缺陷等存在的位置、面积和分布情况，及涂层的粉化、变色、裂纹、起泡、脱落等外观变化
情况。
5.1.3 混凝土强度
5.1.3.1 混凝土强度检测宜采用回弹法或超声回弹综合法，必要时可采用钻芯法。混凝土龄期超过2000
d时应采用钻芯法检测。检测方法应符合JTS 239的规定。
5.1.3.2 混凝土强度检测频率应符合表2的规定。
表2 混凝土强度检测频率
序号 结构或构件种类示例 交工检测频率 竣工检测频率
1 柱、梁 a、板、桩帽、承台、墩台 各2％且不少于5件 各1％且不少于3件
2 沉箱、圆筒、方块、扶壁、沉井、 靠船构件 各10％且不少于5件 各5％且不少于3件
3 胸墙、挡墙、锚碇墙、坞墙、基础 各10％且不少于5段（件） 各5％且不少于3段（件）
4 闸墙、导航墙、分水墙、廊道、 边墩、门墩、靠船墩、导流墩、 挡水坝 按浇筑仓面或浇筑段抽检，各10％ 且不少于5个浇筑仓面或浇筑段 按浇筑仓面或浇筑段抽检，各5％ 且不少于3个浇筑仓面或浇筑段
5 护面块体 0.2％且不少于10件 0.1％且不少于5件
6 塔形岸标 10％ 5％
a按纵横梁、联系梁、轨道梁、导梁、帽梁区分。
3
DB43/T 3090—2024
5.1.4 抗水渗透性能
5.1.4.1 抗水渗透性能应通过在混凝土结构或构件上钻取芯样试件采用逐级加压法进行测定。检测方
法应符合JTS 239的规定。
5.1.4.2 抗渗等级相同且同一配合比的混凝土结构或构件应划分为一个检测批。施工间隔时间超30天
时，至少应划分为两个检测批。同类混凝土结构或构件的检测批应至少钻取1组，每组6个芯样试件。
5.1.5 抗氯离子渗透性能
5.1.5.1 抗氯离子渗透性能检测应采用电通量法或电迁移试验法，通过在混凝土结构或构件上钻取芯
样试件进行测定,检测方法应符合JTS 239的规定。
5.1.5.2 交工检测的抽检频率应符合下列规定：
——按检测批检测时，每个样本应至少钻取1组芯样，3个芯样为1组；按单个样本检测时，应至少
钻取3组芯样试件；
——预制结构或构件与现浇结构或构件均应按同类构件且混凝土量不大于20000 m
3为1个样本。
5.1.5.3 竣工检测的抽检频率应符合下列规定：
——同类结构或构件应至少钻取1组芯样；
——淡水环境的结构或构件宜对处于设计高水位以下的部位进行检测。
5.1.6 混凝土中氯离子含量
5.1.6.1 混凝土中氯离子含量检测应采用滴定法，通过在混凝土结构或构件上钻取芯样试件进行测定。
检测方法应符合JTS/T 236的规定。
5.1.6.2 交工检测的抽检频率应符合下列规定：
——应按结构或构件类别分别抽检，抽检数量不少于该类结构或构件数量的5％，且不少于10件；
——船闸、泄水闸、大坝等大型混凝土构筑物按混凝土量每20000 m
3抽检一处。
5.1.6.3 竣工检测的抽检频率应符合下列规定：
——应按结构或构件类别分别抽检，抽检数量不少于该类结构或构件数量的3％，且不少于5件；
——船闸、泄水闸、大坝等大型混凝土构筑物按混凝土量每30000 m
3抽检一处。
5.1.7 钢筋保护层厚度
5.1.7.1 钢筋保护层厚度检测宜采用电磁法，必要时可采用剔凿法或雷达法。检测方法应符合JTS 239
的规定。
5.1.7.2 宜对结构或构件的受力主筋进行检测，桩、梁、柱类结构或构件宜对所抽检结构或构件的所
有受力主筋进行检测。
5.1.7.3 每个结构或构件至少选取3个测区，每个测区至少包含6根钢筋，每根钢筋应在有代表性的部
位测量2个～3个点。
5.1.7.4 钢筋保护层厚度和钢筋锈蚀的检测频率应符合表3的规定。
表3 钢筋保护层厚度和钢筋锈蚀检测频率
序号 结构或构件种类示例 交工检测频率 竣工检测频率
1 桩、柱、梁 a、板、桩帽、承台、墩台 各2％且不少于3件 各1％且不少于2件
2 沉箱、圆筒、方块、扶壁、沉井、 靠船构件 各10％且不少于3件 各5％且不少于2件
4
DB43/T 3090—2024
表3 钢筋保护层厚度和钢筋锈蚀检测频率（续）
序号 结构或构件种类示例 交工检测频率 竣工检测频率
3 胸墙、挡墙、锚碇墙、坞墙、基础 各5％且不少于3段 各3％且不少于2段
4 闸墙、导航墙、分水墙、廊道、边墩、 门墩、靠船墩、导流墩、挡水坝 按浇筑仓面或浇筑段抽检，各5％ 且不少于3个浇筑仓面或浇筑段 按浇筑仓面或浇筑段抽检，各3％ 且不少于2个浇筑仓面或浇筑段
5 塔形岸标 10％ 5％
a按纵横梁、联系梁、轨道梁、导梁、帽梁区分。
5.1.8 钢筋锈蚀
5.1.8.1 钢筋锈蚀检测宜采用半电池电位法，必要时采用剔凿取样法。检测方法应符合JTS 239的规定。
5.1.8.2 样本容量和测区宜根据混凝土结构或构件所处部位及其外观检查的结果确定，每种状况的样
本容量应不少于3个，每个样本的测区数应不少于3个。
5.1.8.3 钢筋锈蚀的检测频率应符合表3的规定。
5.1.9 混凝土表面硅烷浸渍
5.1.9.1 混凝土表面硅烷浸渍质量宜以测定包括混凝土浸渍表面的芯样试件的吸水率、浸渍深度和氯
化物吸收量的降低效果来判定。检测方法应符合JTS 239的规定。
5.1.9.2 交工检测应按不同结构或构件抽检，宜以每1000 m
2浸渍面积为一个样本。
5.1.10 混凝土表面涂层质量
5.1.10.1 表面涂层质量包括混凝土表面的涂层干膜厚度和粘结力。涂层干膜厚度检测宜采用超声波
测厚仪或显微镜测厚仪，涂层粘结力检测采用拉开法。
5.1.10.2 交工检测应按不同结构或构件抽检，宜以每2000 m
2涂层表面为一个样本；竣工检测应按不
同结构或构件抽检，宜以每3000 m
2涂层表面为一个样本。每个样本应随机抽取3个测区，每个测区面积
应为50 m
2，每个测区应包括10个干膜厚度测点和3个粘结力测点。
5.2 钢结构性能检测
5.2.1 检测项目及内容
钢结构性能检测项目和检测内容应符合表4的规定。
表4 钢结构性能检测项目和检测内容
序号 检测项目 交工检测 竣工检测 检测内容
1 外观质量 ★ ★ 见5.2.2
2 钢结构尺寸 ★ △ 见5.2.3
3 焊缝质量 ★ △ 见5.2.4
4 高强度螺栓终拧扭矩 ★ / 见5.2.5
5 自然腐蚀电位 △ △ 见5.2.6
5
DB43/T 3090—2024
表4 钢结构性能检测项目和检测内容（续）
序号 检测项目 交工检测 竣工检测 检测内容
6 保护电位 △ △ 见5.2.6
7 涂层干膜厚度 ★ ★ 见5.2.7
8 涂层附着力 ★ △ 见5.2.8
9 主要构件安装精度 △ △ 见5.2.9
10 主体结构整体尺寸 △ △ 见5.2.10
注：“★”表示必检项目，“△”表示选测项目，“/”表示无要求。
5.2.2 外观质量
5.2.2.1 外观质量检测采用目测、尺量、锤击、探摸摄像等方法。
5.2.2.2 检测内容包括锈蚀发生的位置、面积和分布情况，钢结构表面集中锈蚀、点蚀或穿孔情况，
外力作用引起的损伤情况，及防腐涂层的劣化、起泡、脱落情况等。
5.2.2.3 淡水环境的钢结构应对水上区和水下区的不同部位分别进行检测。
5.2.3 钢结构尺寸
5.2.3.1 钢结构尺寸检测采用钢尺或超声波测厚仪。当采用钢尺检测时，检测方法应符合GB 50205的
规定；当采用超声波法时，检测方法应符合GB/T 50621的规定。
5.2.3.2 钢结构构件厚度检测应根据外观检测结果选择腐蚀严重或应力大的部位，每件检测3处。
5.2.3.3 交工检测应抽检构件数量的10％，且不少于3件；竣工检测应抽检构件数量的5％，且不少于
2件。
5.2.4 焊缝质量
5.2.4.1 焊缝质量包括焊缝外观缺陷、焊缝尺寸与内部缺欠。外观缺陷和焊缝尺寸检测采用焊缝量规
法，检测方法应符合JTS 257的规定；内部缺欠超声波法检测应符合GB/T 11345的规定。
不同等级焊缝的检测项目见表5。
表5 不同等级焊缝检测项目
序号 焊缝等级 检测项目
1 一级 外观缺陷、焊缝尺寸、内部缺欠无损检测
2 二级 外观缺陷、焊缝尺寸、内部缺欠无损检测
3 三级 外观缺陷、焊缝尺寸
5.2.4.2 外观缺陷和焊缝尺寸，交工检测应抽检同批同类构件数量的10％且不少于3件，被检构件
每类焊缝抽检5％且不少于1条，每条焊缝检查1处，总抽检不少于10处；竣工检测应抽检同批同类构
件数量的5％且不少于2件，被检构件每类焊缝抽检3％且不少于1条，每条焊缝检查1处，总抽检不少
于5处。
5.2.4.3 内部缺欠无损检测应符合下列规定：
6
DB43/T 3090—2024
——交工检测阶段一级焊缝20％检测，二级焊缝抽检比例不应少于5％，三级焊缝应根据设计要求
进行相关的检测；
——竣工检测阶段一级焊缝抽检比例不应少于10％，二级焊缝抽检比例不应少于3％。当焊缝外观
无明显缺陷时，竣工阶段可不做内部缺欠检测。
5.2.5 高强度螺栓终拧扭矩
5.2.5.1 高强度螺栓终拧扭矩采用扭矩扳手检测。对于扭剪型高强度螺栓连接副，除因构造原因无法
使用专用扳手拧掉梅花头者外，螺栓尾部梅花头拧断为终拧结束。检测方法应符合GB 50205的规定。
5.2.5.2 交工检测应抽检节点数的10％，且不少于10个节点；每个节点应抽检螺栓数的10％，且不少
于2个螺栓。
5.2.6 自然腐蚀电位和保护电位
5.2.6.1 自然腐蚀电位和保护电位检测采用高内阻数字万用表和Ag/AgCl参比电极或Cu/CuSO4参比电
极。检测方法应符合JTS/T 209的规定。
5.2.6.2 各检测阶段抽检频率应符合下列规定：
——交工检测阶段应对每一个保护单元全数检测其保护电位；对于自然腐蚀电位，相同的环境条件
下抽检不少于3件。
——竣工检测阶段应对保护单元的50％检测其保护电位；对于自然腐蚀电位，相同的环境条件下抽
检不少于3件。
5.2.7 涂层干膜厚度
5.2.7.1 涂层的干膜厚度检测宜采用磁性法。检测方法应符合GB/T 13452.2的规定。
5.2.7.2 各检测阶段抽检频率应符合下列规定：
——交工检测阶段按照总构件数抽查不少于10％，且同类构件不应少于3件；
——竣工检测阶段按照总构件数抽查不少于5％，且同类构件不应少于2件。
5.2.8 涂层粘结强度
5.2.8.1 涂层粘结强度检测宜采用拉开法。检测方法应符合GB/T 31586.1的规定。
5.2.8.2 各检测阶段抽检频率应符合下列规定：
——交工检测阶段按总构件数抽检不少于10％，且不应少于3件，每件不少于3个测点；
——竣工检测阶段按总构件数抽检不少于5％，且不应少于2件，每件不少于2个测点；
5.2.9 主要构件安装精度
5.2.9.1 主要构件安装精度主要包括钢柱、梁与桁架的安装精度检测，检测项目及检测方法应符合GB
50205的规定。
5.2.9.2 该检测项目抽检频率应符合下列规定：
——钢柱的安装精度检测按同类构件或钢柱数抽查10％,且不应少于3件；
——梁与桁架的安装精度检测按同类构件数抽查10％，且不应少于3个。
5.2.10 主体结构整体尺寸
5.2.10.1 主体结构整体尺寸主要包括单层、多高层的主体钢结构整体立面偏移和整体平面弯曲检测以
及钢网架、网壳结构的挠度值检测，检测方法应符合GB 50205的规定。
7
DB43/T 3090—2024
5.2.10.2 该检测项目抽检频率应符合下列规定：
——单层、多高层的主体钢结构整体立面偏移和整体平面弯曲检测应对主要立面全部检查。对每个
所检查的立面,除两列角柱外,尚应至少选取一列中间柱；
——钢网架、网壳结构的挠度值检测时，对于跨度24 m及以下钢网架、网壳结构,测量下弦中央点;
对于跨度24 m以上钢网架、网壳结构，测量下弦中央一点及各向下弦跨度的四等分点。
5.3 预制构件质量检测
5.3.1 检测项目及内容
预制构件质量检测项目应符合表6的规定。
表6 预制构件质量检测项目
序号 检测项目 交工检测 竣工检测 检测频率、检测方法
1 混凝土结构性能 ★ △ 见5.1
2 构件尺寸 ★ △ 见5.3.2
3 安装质量 △ △ 见5.3.3
注：“★”表示必检项目，“△”表示选测项目。
5.3.2 构件尺寸
应对沉箱、方块、圆筒、卸荷板、盖板、扶壁、沉井、板桩、锚碇板、面板、梁类构件、靠船构件、
管沟盖板、护面块体、栅栏板、路面砖、侧缘石等预制构件的尺寸进行检测。预制构件尺寸的检测项目、
检测频率和检测方法应符合表7的规定。
表7 构件尺寸检测项目、检测频率和检测方法
序号 结构或构件 种类示例 检测项目 检测频率 检测方法
交工检测 竣工检测
1 矩形沉箱、 空心方块 长度 5％且不少于 5件 / 钢尺等测量四边
2 宽度 钢尺等测量四边
3 高度 钢尺等测量四角
4 墙厚度 5％且不少于 5件 / 钢尺等测量每墙三分点处
5 对角线差 钢尺等测量
6 圆形沉箱、 圆筒 直径 5％且不少于 5件 / 钢尺等按“米”字形测量
7 高度 钢尺等按“米”字形测量
8 壁厚 钢尺等按“米”字形测量
9 椭圆度 钢尺等测量，取两组相互垂直直径之差
10 椭圆形沉箱 直径 5％且不少于 5件 / 钢尺等按“十”字形测量
11 高度 钢尺等按“米”字形测量
12 壁厚 钢尺等按“米”字形测量
8
DB43/T 3090—2024
表7 构件尺寸检测项目、检测频率和检测方法（续）
序号 结构或构件 种类示例 检测项目 检测频率 检测方法
交工检测 竣工检测
13 方块、卸荷 板、盖板 长度 5％且不少于 5件 / 钢尺等测量四边
14 宽度 钢尺等测量四边
15 高度 钢尺等测量四角
16 顶面对角线差 钢尺等测量
17 空心块体壁厚 钢尺等测量每边三分点处
18 扶壁 板厚 5％且不少于 5件 / 钢尺测量趾板和立板两端
19 立板竖向倾斜 吊线和钢尺或全站仪测量立板迎水面中部和 两侧面
20 立板长度 钢尺等测量上、中、下三处
21 立板高度 钢尺等测量立板两端
22 沉井 沉井中心位置 5％且不少于 5件 / 全站仪或拉线用钢尺测量纵横两方向
23 圆形 直径 钢尺等按“米”字形测量
24 椭圆度 钢尺等测量，取两组相互垂直直径之差
25 矩形 边长 钢尺等测量
26 顶面对角线差 钢尺等测量
27 外壁厚 / 钢尺等测量顶面每边三分点处，圆形按“米” 字测量
28 外壁竖向倾斜 吊线和钢尺或全站仪测量每壁中部，圆形按 “十”字测量
29 板桩 长度 5％且不少于 5件 / 钢尺等测量
30 宽度 钢尺等测量两端和中部
31 厚度 钢尺测量两端和中部
32 桩顶面倾斜 直角尺和钢尺测量垂直两方向，取大值
33 锚碇板、 面板 长度 5％且不少于 3件 / 钢尺等测量两边
34 宽度 钢尺等测量两端及中部
35 厚度 钢尺等测量四角
36 矩形梁、 “T”梁、 “π”梁 长度 5％且不少于 3件 / 钢尺等测量梁顶和底部
37 宽度 钢尺等测量两端及中部，梁顶三点、梁底二点
38 高度 钢尺等测量两端
39 侧面竖向倾斜 吊线和钢尺或全站仪测量
9
DB43/T 3090—2024
表7 构件尺寸检测项目、检测频率和检测方法（续）
序号 结构或构件 种类示例 检测项目 检测频率 检测方法
交工检测 竣工检测
40 箱形梁 长度 5％且不少于 5件 / 钢尺等测量梁顶和底部
41 高度 钢尺等测量梁两端及中部
42 宽度 钢尺等测量梁两端及中部
43 顶、底板和肋板高度 钢尺等测量两端
44 “工”字形 梁 长度 5％且不少 于5件 / 钢尺等测量梁顶和底部
45 高度 钢尺等测量两端及中部，梁顶三点、梁底二点
46 翼缘宽度 钢尺等测量两端
47 厚度 钢尺等测量两端
48 侧面竖向倾斜 吊线和钢尺或全站仪测量
49 靠船构件 板类 靠船构 件 立板长度 5％且不少 于5件 / 钢尺等测量两边（端）上下沿
50 立板宽度
51 立板厚度
52 水平板宽度
53 水平板厚度
54 梁类 靠船构 件 高度 5％且不少 于5件 / 钢尺等测量两边
55 横截面尺寸 钢尺等测量两端
56 管沟盖板 长度 2％且不少于 10件 / 钢尺等测量两边
57 宽度 钢尺等测量两端
58 厚度 钢尺等测量四角
59 栅栏板 长度 2％且不少于 10件 / 钢尺等测量各边
60 宽度 钢尺等测量各边
61 厚度 钢尺等测量各边中部
62 路面砖、 侧缘石 联锁块 边长 同一类别、 同一规格、 同一强度 等级每50000 块抽检1组， 每组20块 / 钢尺等测量两对边，取大值
63 厚度 钢尺等测量相邻两边中部，取大值
64 一般铺 面块和 侧缘石 边长 钢尺等测量，取大值
65 厚度 钢尺等测量，取大值
注：“/”表示无要求。
10
DB43/T 3090—2024
5.3.3 安装质量
应对沉箱、圆筒、方块、卸荷板、扶壁、盖板、墩台块、沉井、锚碇板、梁类构件、板类构件、管
沟盖板、靠船构件、防浪板、护面块体、栅栏板、侧缘石、压顶块等预制构件的安装质量进行检测。预
制构件安装质量的检测项目、检测频率和检测方法应符合表8的规定。
表8 安装质量检测项目、检测频率和检测方法
序号 结构或构件种 类示例 检测项目 轴线位置

1 沉箱
2 临水面与施工准线偏差
3 临水面错台
4 接缝宽度
5 圆筒 圆筒中心到前沿线距离 偏差
6 相邻圆筒顶高差
7 接缝宽度
8 方块、卸荷板 和盖板 相邻方块临水面错台
9 相邻方块顶面高差
10 接缝宽度
11 扶壁和一次 出水空心方块 临水面与施工准线偏差
12 相邻块临水面错台
13 接缝宽度
14 沉箱、空心方 块封顶盖板 板缝宽度
15 墩台块 轴线或外沿线位置
16 上下层错台
17 接缝宽度
18 沉井 轴线位置
19 锚碇板 平面位置
20 顶面标高
21 梁类构件 轴线位置
22 竖向倾斜
23 顶面标高
24 结构前沿线位置
检测频率 检测方法
交工检测 竣工检测
5％且不少于3件 / 全站仪测量纵横两方向
全站仪和钢尺测量前沿两角顶部
钢尺测量
钢尺测量顶部前后两端
5％且不少于3件 / 全站仪测量
钢尺测量
钢尺测量
5％且不少于3件 / 钢尺测量，取大值
钢尺测量，取大值
钢尺测量，取大值
5％且不少于3件 / 全站仪测量两端顶部
钢尺测量，取大值
钢尺测量上下两端
5％且不少于3件 / 钢尺测量
5％且不少于3件 / 全站仪测量
钢尺测量，取大值
钢尺测量
5％且不少于3件 / 全站仪测量顶部和底部
5％且不少于3件 / 全站仪和钢尺测量两端
水准仪测量两端
5％且不少于3件 / 全站仪测量两端
吊线和钢尺或全站仪测量
水准仪测量顶面
全站仪测量
11
DB43/T 3090—2024
表8 安装质量检测项目、检测频率和检测方法（续）
序号 结构或构件种 类示例 检测项目 检测频率 检测方法
交工检测 竣工检测
