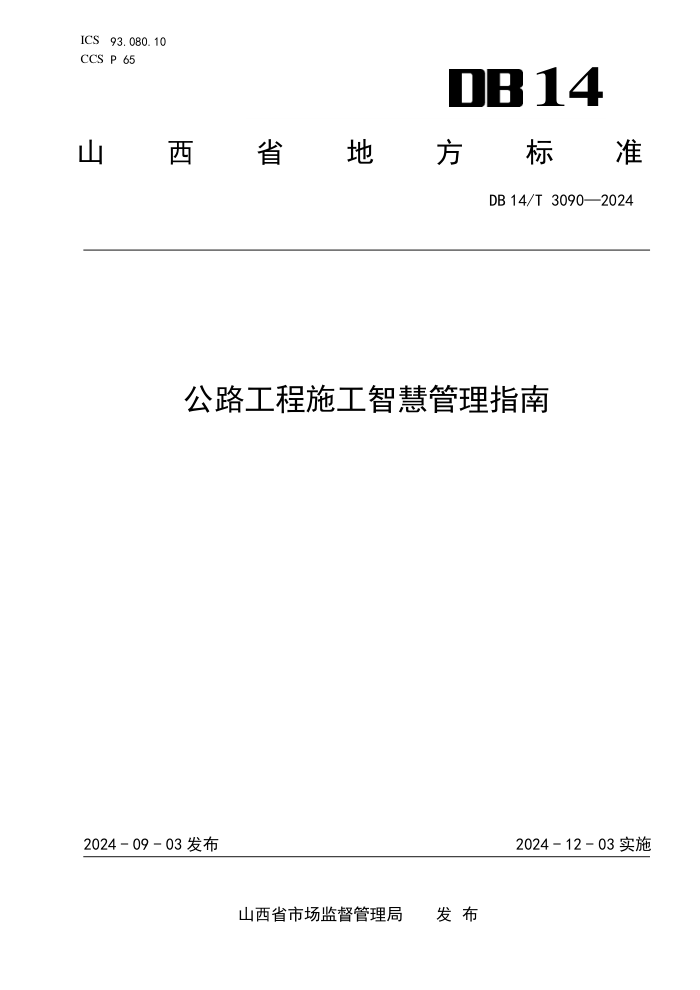

ICS 93.080.10
CCS P 65 14
山
西 省 地 方 标 准
DB 14/T 3090—2024
公路工程施工智慧管理指南
2024 - 09 - 03 发布
2024 - 12 - 03 实施
山西省市场监督管理局 发 布
DB 14/T 3090—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 基本原则 ........................................................................... 1
5 管理架构 ........................................................................... 1
6 基础工作 ........................................................................... 4
7 过程管理 ........................................................................... 5
8 成果交付 .......................................................................... 11
附录 A（资料性）设备硬件指标、安装调试要求 ............................................ 12
参考文献 ............................................................................. 22
I
DB 14/T 3090—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件由山西省交通运输厅提出、组织实施和监督检查。
山西省市场监督管理局对标准的组织实施情况进行监督检查。
本文件由山西省交通运输标准化技术委员会（SXS/TC 37）归口。
本文件起草单位：山西路桥智慧交通科技有限公司、山西昔榆高速公路有限公司。
本文件主要起草人：温郁斌、陶锋、白永胜、魏杰、王军、王敏、许桂青、贺来国、张海林、杨晶、
李斌、张多、郭宇峰、熊晋华、宣廷洲、崔彩虹、李永伟。
II
DB 14/T 3090—2024
公路工程施工智慧管理指南
1 范围
本文件给出了山西省公路工程施工智慧管理的基本要求、管理架构、基础工作、过程管理、成果交
付等内容的指导。
本文件适用于新建及改扩建公路工程。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 22239—2019 信息安全技术 网络安全等级保护基本要求
GB/T 22240—2020 信息安全技术 网络安全等级保护定级指南
GB/T 39786—2021 信息安全技术信息系统密码应用基本要求
3 术语和定义
下列术语和定义适用于本文件。
施工智慧管理
综合运用物联网、云计算、人工智能、移动互联网、BIM、GIS等技术手段，对人员、设备、安全、
质量、生产环境等要素在施工过程中产生的数据进行全面采集与处理，并实现数据共享与业务协同，最
终实现全面感知、泛在互联、安全作业、智能生产、高效协作、智能决策等的施工智慧管理。
拓展接口
一种用于连接和扩展设备功能的接口，通常用于计算机硬件和软件之间的通信。
数据资源
经过处理和整理的以标准化报告和可视化数据等格式呈现的便于理解和使用的过程数据。
[GB/T 22240—2020，定义3.5]
4 基本原则
公路工程施工智慧管理覆盖公路工程项目建设施工过程，包括但不限于基础工作、过程管理、成
果交付。
公路工程施工智慧管理内容宜包括人员、设备、物料、进度、质量、安全、环境等。
5 管理架构
1
DB 14/T 3090—2024
管理功能体系
5.1.1 公路工程施工智慧管理由基础工作、过程管理、成果交付三个阶段组成，其管理体系见图 1。
图1 公路工程施工智慧管理体系
5.1.2 施工智慧管理具体功能指标及建设需求见表 1。
表1 施工智慧管理功能指标及建设需求表
智慧管理功能指标 建设需求
一级指标 二级指标 软件 硬件
人员管理 人员信息管理 √ -
考勤管理 √ √
门禁管理 √ √
劳务管理 √ -
人员定位 √ √
培训教育 √ -
AI 视频分析 √ √
设备管理 基本信息管理 √ √
维护信息管理 √ -
进出场管理 √ √
工作状态管理 √ √
特种设备管理 √ √
物料管理 物料总计划编审 √ -
原材料试验检测 √ -
物料入库管理 √ -
物料出库管理 √ -
2
DB 14/T 3090—2024
表1 施工智慧管理功能指标及建设需求表（续）
智慧管理功能指标 建设需求
一级指标 二级指标 软件 硬件
物料管理 物料拌合站管理 √ √
物料现场监测 √ √
物料统计管理 √ -
进度管理 计划编审 √ -
进度数据采集 √ √
进度分析 √ -
质量管理 试验检测 力学试验 √ √
沥青试验 √ √
沥青混合料试验 √ √
红外光谱 √ √
孔道压浆饱满度检测 √ √
施工管控 施工细部做法库 √ -
路基智能压实管控 √ √
水泥搅拌桩管控 √ √
质量管理 施工管控 路基沉降观测 √ √
车辆运输管控 √ √
摊铺管控 √ √
碾压管控 √ √
开挖管控 √ √
出渣与运输管控 √ -
施工自动化监测 √ √
智能张拉管控 √ √
智能压浆管控 √ √
智能养护管控 √ √
超前地质预报管控 √ √
质量巡查 √ √
工序交验 √ √
质量评定 √ -
安全管理 风险管控与预警 √ -
安全技术交底 √ -
安全巡查 √ -
视频监控管理 √ √
隐患排查与治理 √ -
重点工程管理 √ √
环境管理 扬尘监测 √ √
噪声监测 √ √
污水监测 √ √
废气监测 √ √
3
DB 14/T 3090—2024
系统架构
5.2.1 智慧管理系统宜由数据采集层、数据传输层、数据处理层、数据应用层、用户层组成，其架构
见图 2。
图2 公路工程施工智慧管理系统构架图
5.2.2 数据采集层宜包括由各类信息监测监控设备对工地现场各类信息进行传感与采集的功能。
5.2.3 数据传输层宜包括采用无线局域网、移动互联网、有线电缆等网络通信方式，实现采集传输现
场数据的功能。
5.2.4 数据处理层宜包括对各信息、数据进行存储、分析，提供数据交换、共享与服务的功能。
5.2.5 数据应用层宜包括人员管理、设备管理、物料管理、质量管理、安全管理、环境管理等。
5.2.6 用户层宜包括不同管理权限的各类用户。
5.2.7 运行与维护保障宜包括为智慧管理的正常运行提供保障的功能。
5.2.8 信息安全保障宜包括为智慧管理数据信息安全、软硬件安全提供保障的功能。
6 基础工作
物联网设备部署
6.1.1 部署数据采集设备，宜包括监控、监测、传感器等设备。
6.1.2 具备无线或有线网络设备，网络信号覆盖所有信息采集设备装置点。
6.1.3 设备集中放置区域应设置不间断电源，为区域内所有设备持续供电不低于 2 小时。
6.1.4 设置硬件安全防控措施，宜包括设备固定、防水、防尘、强弱电分离等。
软件及协议适配
6.2.1 系统设置数据存储和处理系统，用于标准化不同来源的数据格式。
6.2.2 系统留有拓展接口，满足功能扩展的需要。
6.2.3 提供系统适配文档，为相关工作人员提供培训。
6.2.4 进行系统测试，达到预期适配效果。
安全保障
4
DB 14/T 3090—2024
6.3.1 智慧管理系统网络安全等级保护应符合 GB/T 22239—2019 的规定要求。
6.3.2 智慧管理系统信息系统密码应用应符合 GB/T 39786—2021 的规定要求。
6.3.3 智慧管理系统定期进行风险评估。
7 过程管理
人员管理
7.1.1 人员管理内容宜包括人员信息管理、考勤管理、门禁管理、劳务管理、人员定位、培训教育、
AI 视频分析等。
7.1.2 人员管理模块所需硬件设施及软件功能要求宜符合表 2 的规定，设备硬件指标、安装调试要求
参见表 A.1。
表2 人员管理硬件设施及软件功能要求
序号 项目 硬件设施 软件功能要求
1 人员信息管理 — 具有对人员档案分类，录入档案信息、按条件查询档案信息的功能。
2 考勤管理 考勤机 具有脸部、指纹、虹膜、RIFID 识别考勤，显示考勤结果、统计考勤 人数的功能。
3 门禁管理 门禁闸机 具有人员身份证验证、实名制登记的功能。
具有设定门禁权限的功能。
4 劳务管理 — 具有数据分析汇总、自动生成月报的功能，并对未上传报表或支付凭 证的单位进行预警提示。
具有施工人员进场安全承诺、退场确认、工资结清登记等功能。
5 人员定位 智能安全帽、人员定位卡、远 距离读卡器、射频识别读写器 具有告知危险区域、预警提示的功能。
5 人员定位 — 具有反映施工人员所在位置、工种、进入施工区域时间和停留时间的 功能。
6 培训教育 — 具有在线教育培训、答题、自动评分功能，并建立员工培训档案。
7 AI 视频分析 摄像头 具有安全帽识别、口罩识别、安全绳识别等特定行为的识别功能。
设备管理
7.2.1 设备管理内容宜包括基本信息管理、维护信息管理、进出场管理、工作状态管理、特种设备安
全管理等。
7.2.2 设备管理模块所需硬件设施及软件功能要求宜符合表 3 的规定，设备硬件指标、安装调试要求
参见表 A.2。
5
DB 14/T 3090—2024
表3 设备管理硬件设施及软件功能要求
序号 项目 硬件设施 软件功能要求
具有生成设备二维码功能，二维码信息详情包括：设备型号、性能、出场
1 基本信息管理 标签打印机 时间、使用年限、厂家等。
具有设备新增、查找、查看、编辑、删除、台账导出等基本功能。
2 维护信息管理 — 具有设备检修保养提示、建立实时台账的功能，并储存检验检测记录、维
修保养记录。
3 进出场管理 车辆门禁 具有设备身份验证、进出场管理功能，并存储记录进出场时间。
4 工作状态管理 传感器 具有对进场机械设备工作状态进行实时监测、采集数据的功能，如升降机
的载重量、运行高度、运行速度、工作时间等。
物料管理
7.3.1 物料管理内容宜包括物资总计划编审、原材料试验检测、物料入库管理、物料出库管理、物料
拌合站管理、物料现场监测、物料统计管理。
7.3.2 物料管理模块所需硬件设施及软件功能要求宜符合表 4 的规定，设备硬件指标、安装调试要求
参见表 A.3。
表4 物料管理硬件设施及软件功能要求
序号 项目 硬件设施 软件功能要求
1 物资总计划编审 — 具有对分析历史数据和市场情况，预测未来物资需求的能力。
具有对物资总计划中的各项数据进行审查的能力。
具有对物资总计划进行调整和优化的能力。
具有对当前的物资库存和供应能力进行评估的能力。
具有形成审批报告或建议的能力。
2 原材料试验检测 — 具有不可更换和可追溯的原材料取样身份验证功能，包括进场时间、 供应厂商等。
具有实时采集材料实验检测数据并传输，自动生成实验报告功能。
具有实时采集试验室养生室温、湿度，并可预警报告功能。
3 物料入库管理 — 具有物资称重计量功能。
具有物资进场（质量、数量）验收功能。
具有物资验收通过移动设备点验功能。
具有物资台账管理功能。
4 物料出库管理 — 具有领用申请功能。
具有发料功能。
5 物料拌合站管理 混凝土拌合站模块 具有实时采集水泥混凝土生产配合比、搅拌时间、浇筑工程名称和部 位等功能。
6
DB 14/T 3090—2024
表4 物料管理硬件设施及软件功能要求（续）
序号 项目 硬件设施 软件功能要求
5 物料拌合站管理 水稳拌合站模块 具有实时采集水稳混合料生产配合比、筛分数据，以及摊铺工程名称 和部位等，全程监控功能。
沥青拌合站模块 具有实时采集沥青混合料生产配合比、筛分数据，以及摊铺工程名称 和部位等，全程监控功能。
6 物料现场监测 实体检测仪 具有实时采集现场实体强度、几何尺寸、尺寸偏差等检测数据（如混 凝土回弹强度、钢筋保护层厚度等)，并进行上传和分析功能。
具有影像称重、地磅数据采集的功能。
7 物料统计管理 — 具有库存盘点功能。
具有库存台账功能。
具有采购合同管理功能。
具有物资采购计划管理功能。
具有数据统计、分析、共享、检索功能。
进度管理
7.4.1 进度管理内容宜包括计划编审、进度数据采集、进度分析等。
7.4.2 进度管理模块所需硬件设施及软件功能要求宜符合表 5 的规定，设备硬件指标、安装调试要求
参见表 A.4。
表5 进度管理硬件设施及软件功能要求
序号 项目 硬件设施 软件功能要求
1 计划编审 — 具备总体计划、年度计划、季度计划、月计划、周计划的在线编审功能，并 自动生成计划报表。
2 进度数据采集 无人机 具备航拍数据采集、图像识别、工序交验等功能。
具备结合 BIM、GIS 技术达到施工进程可视化的功能。
具备形象进度、产值进度填报及工序交验等功能。
3 进度分析 — 具备目标进度计划与实际进度动态对比、偏差分析、分级预警等功能。
质量管理
7.5.1 质量管理内容宜包括试验检测、施工管控、质量巡查、工序交验、质量评定等。
7.5.2 质量管理模块所需硬件设施及软件功能要求宜符合表 6 的规定，设备硬件指标、安装调试要求
参见表 A.5。
7
DB 14/T 3090—2024
表6 质量管理硬件设施及软件功能要求
序号

项目

硬件设施

软件功能要求

1

试验检测

力学试验仪器

具有万能试验机数据实时采集、传输，自动生成试验报告的功能。

沥青试验仪器

具有针入度、软化点、延度试验数据实时采集，自动生成试验报告的功能。

沥青混合料试验仪器

具有稳定度、流值试验数据实时采集、传输，自动生成试验报告的功能。

红外光谱仪

具有沥青红外光谱快速检测，快速判定沥青的品牌、型号、批次及产地，判 断添加剂种类和掺量的功能。

压浆饱满度检测仪

具有孔道压浆缺陷位置、尺寸的检测及质量评分功能。

2

2

施工管控 —

具有建立公路工程施工细部做法库，对各施工工序规范指导、对施工决策提 供参考的功能。









具有路基压实质量综合评价值的实时输出功能。


水泥搅拌桩管控仪

具有水泥用量、水灰比、浆体流量、钻头垂直移动量、移动速度、桩长、作 业时间实时监测的功能。


路基沉降观测仪

具有地表的垂直位移的功能。


具有路基内部水平位移的功能。


车辆运输管控仪

具有混合料运输时间监控的功能。


具有混合料运输温度监控的功能。


具有混合料运输车辆运行轨迹监控的功能。


摊铺管控仪

具有摊铺机定位的功能。


具有摊铺机摊铺速度、轨迹监控的功能。


碾压管控仪

具有压路机定位的功能。


具有压路机碾压遍数、碾压速度、碾压轨迹实时监测功能。


开挖管控仪

具有原始数据的查询功能。


具有输出超欠挖日报、周报或月报，绘制单点、多点数据趋势图的功能。


具有侵线信息统计、提醒的功能


出渣与运输管控仪

具有原始数据的查询的功能。


具有出渣与运输方量信息统计、提醒的功能。


施工自动化监测仪

具有裂缝发展速率监测、预警的功能。


具有地表沉降监测、预警的功能。


具有拱顶沉降监测、预警的功能。


智能张拉管控仪

具有张拉应力、伸长量、加载速率、停顿点、持荷时间实时监控的功能。


智能压浆管控仪

具有水胶比、压力、流量数据的实时监控的功能。


智能养护管控仪

具有养生构件温度、干湿度监控的功能。


具有根据温度、干湿度自动调节养生用水喷淋量的功能。
8
DB 14/T 3090—2024
表6 质量管理硬件设施及软件功能要求（续）
序号 项目 硬件设施 软件功能要求
2 施工管控 超前地质预报管控仪 具有预报方法、仪器、人员、单位信息及原始数据传输、查询的功能。
具有根据判释的地质风险级别，实现提醒或预警功能。
具有超前地质预报工作进度管理功能。
具有预报与揭示地质情况对比功能。
3 质量巡查 质量管控系统 具有采用智能终端结 GPS 定位获取巡查位置及现场照片。
具有技术交底查询的功能
具有登记巡查日期结合现场照片生产巡查报告的功能。
具有质量整改查询与巡查记录的功能。
具有对质量巡查存在隐患的项目进行整改的功能。
4 工序交验 智能终端 具有以工序清单为主线进行影像资料存储的功能。
具有影像资料叠加时间、地点信息，且不可更改的功能。
具有统计工序总数、工序完成数并分析成总报、月报的功能
具有工序状况查询、工序结果查询、未完成工序统计的功能
具有工序报验，自动生成检验资料的功能。
5 质量评定 — 具有对工程项目进行质量标准评定的功能。
具有对质量超标的项目超标闭合的功能。
具有通过原始质量数据实现自动评定功能。
安全管理
7.6.1 安全管理内容宜包括风险管控与预警、安全技术交底、安全巡查、视频监控管理、隐患排查与
治理、重点工程管理等。
7.6.2 安全管理模块所需硬件设施及软件功能要求宜符合表 7 的规定，设备硬件指标、安装调试要求
参见表 A.6。
9
DB 14/T 3090—2024
表7 安全管理硬件设施及软件功能要求
序号 项目 硬件设施 软件功能要求
具有风险辨识与评估功能，包括：辨识范围、作业单元、潜在危险因素、可
1 风险管控与预警 — 能导致的后果、风险等级等。
具有对现场监测和统计的数据进行查询、分析、及时预警的功能。
2 安全技术交底 — 具有风险标准库建立存储功能，以及能够对将要开展的工程项目进行施工危
险源和施工风险排查、分析、评估、制订相应安全措施的功能。
具有安全检查的功能，包括检查单位、受检单位、隐患位置、隐患图片、隐
3 安全巡查 — 患后果、整改期限等。
具有 GIS 地图巡查功能，对存在的安全隐患内容进行排查的功能。
具有实时显示、视频储存、视频回放、权限管理等功能。
4 视频监控管理 具有智能监测平台远程监控、实时查看现场视频等功能。 视频抓拍设备 具有识别现场人员未穿戴安全帽、反光背心以及明烟明火等报警功能。
具有自动抓拍留存影像、报警信息自动上传至数字建造管理平台等功能。
具有上传隐患整改通知单，实现项目全过程安全管理的功能，包括安全检查、
5 隐患排查与治理 — 安全检查问题报告、隐患问题整改通知和回复全过程监督。
具有安全评价管理功能，包括施工自查、监理复查、建设单位抽查等。
具有对危大工程进行视频在线监督、视频储存、视频回放等功能。
6 重点工程管理 具有对重点危大工程进行现场安全、质量隐患问题进行报告的功能。 视频监控设备
具有对危大工程全过程安全管理功能，实现安全检查、安全检查问题报告、
整改通知和回复全过程监督。
支持不少于 2 种远程预警方式。
7 特种设备管理 传感器 具有特种设备的工作环境参数、形变、位移及位置信息查询功能。
具有运行轨迹回放功能，并以图形化方式展示；留有接口，统一信息交换。
环境管理
7.7.1 环境管理内容宜包括扬尘监测、噪声监测、污水监测、废气监测等。
7.7.2 环境管理模块所需硬件设施及软件功能要求宜符合表 8 的规定，设备硬件指标、安装调试要求
参见表 A.7。
表8 环境管理硬件设施及软件功能要求
序号 项目 硬件设施 软件功能要求
具有扬尘实时检测、统计分析、本地显示、传输等功能。
1 扬尘监测 扬尘监测装置、喷淋装置 具有数据超标、设备故障可自动报警等功能。
具有根据监测数据自动开启喷淋装置等功能。
具有噪声实时检测、统计分析、本地显示、传输等功能。
2 噪声监测 噪声监测装置 具有数据超标、设备故障可自动报警等功能等功能。
3 污水监测 污水监测装置 具有水质 PH 值、悬浮物监测、统计分析、本地显示、传输等功能。
具有数据超标可报警、设备故障可报警等功能。
4 废气监测 废气监测装置 具有实时采集各类气体浓度、统计分析、本地显示、传输等功能。
具有废气污染物浓度超标自动报警等功能。
10
DB 14/T 3090—2024
8 成果交付
一般规定
8.1.1 成果交付包括人员、设备、物料、进度、质量、安全和环境等数据资源。
8.1.2 成果交付通过在线平台进行数据传递，能够实现数据的易于访问、共享和存档。
交付成果
8.2.1 交付人员管理专项数据资源，宜包括人员档案、考勤记录、安全培训记录、工作任务分配和职
责清单等过程数据。
8.2.2 交付设备管理专项数据资源，宜包括设备清单、使用维护记录、设备运行状况评估等过程数据。
8.2.3 交付物料管理专项数据资源，宜包括物料清单、采购及接收记录、使用及消耗记录、质检报告
等过程数据。
8.2.4 交付进度管理专项数据资源，宜包括项目进度计划、进度报告、变更控制和调整记录、验收和
交付记录等过程数据。
8.2.5 交付质量管理专项数据资源，宜包括验收标准、验收范围、施工过程记录、工程缺陷及改进措
施、质量控制及检验等过程数据。
8.2.6 交付安全管理专项数据资源，宜包括安全计划文件、安全培训记录、安全巡查报告、事故记录
和报告、紧急响应和救援计划、安全评估和验收等过程数据。
8.2.7 交付环境管理专项数据资源，宜包括环境监测数据、环境改善措施、废物管理记录、环境影响
和验收评估报告等过程数据。
11
DB 14/T 3090—2024
附 录 A
（资料性）
设备硬件指标、安装调试要求
A.1 人员管理硬件指标、安装调试要求见表 A.1。
表A.1 人员管理硬件指标、安装调试要求
硬件名称 硬件功能 硬件指标 安装调试
考勤机 统计参建单位人员考勤。 满足连接公共网络、数据上传要求。 1.220V 供电； 2.有线、无线互联网接入。
门禁闸机 所有进场人员进行身份证验证， 录入实名制登记。 1.结构坚固耐用、使用简单； 2.具有断电落杆，通电手动上杆、自动 恢复加锁状态功能； 3.可与各种读写设备相挂接，便于系 统集成，并可通过管理计算机实现远 程控制与管理； 4.支持 RFID 门禁卡、安全帽门禁、人 脸识别以及虹膜识别等； 5.电源电压：AC220V±30V，50Hz，工 作环境温度：-15℃～75℃，湿度：小 于 95%RH。 1.管理区域需封闭建设、地面 硬化。 2.220V 供电； 3.有线、无线互联网接入。
人员定位卡 对施工人员进行定位，记录现场 施工人员的分布状况和运动轨 迹。 1.采集运动轨迹定位精度≤5m，采样 数≤3 次/s； 2. 硬 件 和 服 务 器 的 时 钟 同 步 误 差 ≤1s； 3.将采集到的实时监测数据发送给服 务器时长≤3s。 移动信号覆盖。
远距离读卡器 确定进出隧道施工人员方向，测 量人员经过位置。 1.数据稳定读取距离在 0m～5m 范围 内； 2.平均无故障时间≥70000h； 3.工作寿命≥5 年。 220V 供电。
射频识别读写器 识别标签设置在现场人员的安全 帽上，无障碍通过门禁闸机，配 合远距离读卡器对隧道内部人员 进行定位。 1.写卡距离在 0m～15m 范围内； 2.识别响应时间≥0.2s； 3.防护等级≥IP34。 隧道布设局域网络。
摄像头 监测施工人员安全帽佩戴、口罩 佩戴以及安全绳防护情况。 1.分辨率≥1920×1080； 2.帧率≥30 帧/s； 3.防护等级≥IP66； 4.支持红外照明或低光传感器。 1.220V 供电； 2.隧道布设局域网络。
A.2 设备管理硬件指标、安装调试要求见表 A.2。
12
