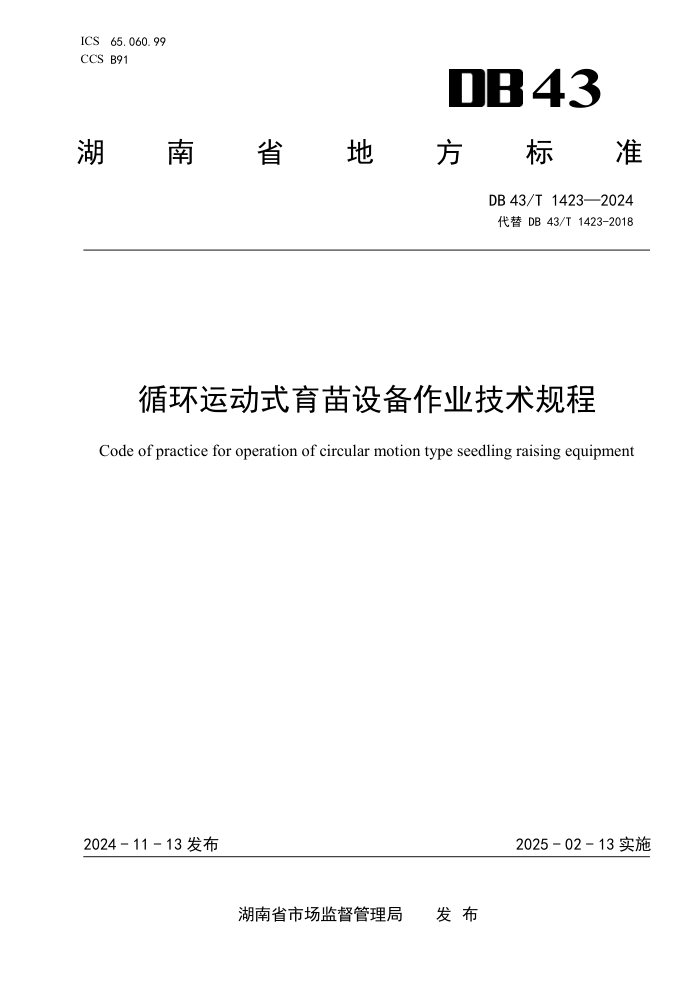

ICS 65.060.99
CCS B91 43
湖
南 省 地 方 标 准
DB 43/T 1423—2024
代替 DB 43/T 1423-2018
循环运动式育苗设备作业技术规程
Code of practice for operation of circular motion type seedling raising equipment
2024 - 11 - 13 发布
2025 - 02 - 13 实施
湖南省市场监督管理局 发 布
DB 43/T 1423—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 主要作业性能指标 ................................................................... 1
5 作业前准备 ......................................................................... 1
设备安装 ....................................................................... 2
调试与检查 ..................................................................... 3
6 作业程序 ........................................................................... 3
7 安全操作技术要求 ................................................................... 3
8 机具维护保养 ....................................................................... 3
月度检查 ....................................................................... 3
季度检查 ....................................................................... 4
年度检查 ....................................................................... 4
I
DB 43/T 1423—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件与 DB43/T 759—2013相比 ,除编辑性修改外主要技术变化如下：
a） 删除了原“3.2苗床”“3.3托架”的术语和定义；
b） 删除了原“4.1型号表示方法”；
c） 增加了“主要作业质量指标”，与原“4.2基本参数”合为“4.基本参数和主要作业质量指标”；
d） 删除了原“5.技术要求”“6.试验方法”“7.检验规则”“8.标牌、交付”；
e） 增加了“5.作业前准备”；
f） 增加了“6.作业过程”；
g） 增加了“7.安全技术要求”；
h） 增加了“8.机具维护保养”；
本文件由湖南省农机事务中心提出。
本文件由湖南省农业机械标准化技术委员会归口。
本文件起草单位：湖南木林森机械有限公司、湖南省农机事务中心、湖南振通科技发展有限公司、
衡南县农机事务中心、衡阳市农业技术服务中心。
本文件主要起草人：杨友文、李主湘、陈井根、夏绍邦、符罗翔、汪友祥、陆朝晖、汤绍清。
本文件所代替标准的历次版本发布情况为：
——DB43/T 1423—2018。
II
DB 43/T 1423—2024
循环运动式育苗设备作业技术规程
1 范围
本文件规定了循环运动式育苗设备作业的主要作业质量指标、作业前准备、作业程序、安全操作技
术要求和机具维护保养。
本文件适用于循环运动式育苗设备作业。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 10396 农林拖拉机和机械、草坪和园艺动力机械 安全标志和危险图形 总则
3 术语和定义
下列术语和定义适用于本文件。
循环运动式育苗设备 circular motion type seedling raising equipment
一种通过动力驱动苗盘循环运动的育苗成套设备。
注： 包含苗床（一套或多套）、外棚、苗盘、喷淋装置、通风系统、温度和湿度感应控制系统等。
4 主要作业性能指标
循环运动式育苗设备(以下简称育苗设备)的结构尺寸、升温能力和苗盘数量应符合使用说明书的
规定。
水稻秧盘应为 600 mm×300 mm 的标准盘。其它承苗盘应符合有关标准的要求。
多套苗床相邻间距不应小于 800 mm。
满足使用说明书规定的作业条件时，育苗设备的作业性能指标应符合表 1 规定。
表1 作业性能指标
序号 项目 单位 指标
1 苗床托架范围内温差 ℃ ≤5
2 苗床托架范围内相对湿度差 / ≤14%
3 升温能力 ℃ ≥10
4 循环周期的时间 min ≤120
5 作业前准备
1
DB 43/T 1423—2024
设备安装
5.1.1 安装前的准备
5.1.1.1 育苗设备的安装基础应满足使用说明书的要求。安装前应制定包含总自重计算、基础承载计
算和基础设置方案等内容。水电等基础条件应符合当地的有关安全法规要求。
5.1.1.2 工地应具备足够容量的电源，并配备专用的电源箱。按要求设置接地保护装置，接地电阻不
大于 4Ω。
5.1.1.3 应配备合适的起重设备及安装辅助设施。
5.1.1.4 应具备符合要求的运输道路和堆置存放育苗设备的场地。
5.1.1.5 应按图纸要求浇筑安装基础，并校好平直度。
5.1.2 安装的基本要求及安全要求
5.1.2.1 安装过程中应有专人负责，统一指挥。
5.1.2.2 安装场地应清理干净，确保有足够的工作使用区域，且道路畅通。工作场地应用醒目的标志
栏杆围起来，非安装工作人员不应入内。
5.1.2.3 预防安装地点上方掉落物体，必要时加装安全网。
5.1.2.4 利用吊机进行安装时，不允许超载。
5.1.2.5 安装作业人员应按空中作业的安全要求戴安全帽、系安全带、穿防滑鞋等，不应穿过于宽松
的衣物，应穿工作服，以免被卷入运转部件发生安全事故。
5.1.2.6 雷雨天、雪天或风速超过 13 m/s 的大风天气不应进行安装作业。
5.1.2.7 严禁酒后进行安装作业。
5.1.2.8 所有紧固件连接螺栓应按力矩要求拧紧。
5.1.2.9 试运行前应首先保证接地装置连接良好。安装运行时，应按额定载荷试运行，不允许超载运
行。
5.1.2.10 每安装一个运行单元应按要求检测和调整。安装完毕应按使用说明书的要求润滑。
5.1.3 安装步骤
5.1.3.1 首先按图示距离固定钢架立柱。
5.1.3.2 按图纸尺寸保障其横向间距，而与水平面的垂直度允差为 3:1000,初步固定地面螺栓。
5.1.3.3 按图示固定其横向纵向连接杆，保障间距，与水平面的垂直度允差 3:1000。
5.1.3.4 安装主截面支撑及主截面上下横梁，初步固定连接螺栓。
5.1.3.5 安装付截面支撑及付截面上下横梁及交叉支撑，初步固定连接螺栓。
5.1.3.6 安装侧面机头机架、下上纵梁及交叉支撑保障立柱间间距，初步固定连接螺栓。
5.1.3.7 安装腰纵梁、横梁及链条张紧装置各处各部件连接螺栓。
5.1.3.8 安装链条水平运行轨道，检查各立柱间横向及纵向间距及立柱与水平面的垂直度，保障其在
运行方向的水平度或负角度，确认无误后，固紧各交接处的连接螺栓。
5.1.3.9 将装好后的上下链轮与轴总成装入机架纵梁上的定位轴压盖内，保障链齿面对机架水平面的
垂直度、轴与轴之间的平行度，调整好各边链轮的安装位置的直线度，固定压盖螺丝。此时要注意主轴
两个链轮要严格按图纸对应安装，以保证同步。
5.1.3.10 将首尾两上轮与下方轨道两头以对角线方式拉线，确定链条运行平面，检查其与水平面的垂
直度其两运行平面的间距±2 mm, 将所有上轮校正到链条运行平面，再次锁紧钢骨架所有连接螺丝，然
后按照两边链条长销相对应位置(同步)有序安装链条。
2
DB 43/T 1423—2024
5.1.3.11 按电气安装规范安装好电气线路，检查电机旋转方向将链条打满润滑油，开始通过点动主电
机驱动开关或通过变频调速，在断续或低速状态下，从设备尾端按照链条长销位置装入吊篮，并栓好开
口销，摇动吊篮看是否灵活。
调试与检查
5.2.1 育苗设备作业前应进行通电试运转检查。
5.2.2 检查链轮链条啮合状况，并调节松紧程度至合适状态。
5.2.3 育苗设备各润滑处应按使用说明书的要求全面润滑。
5.2.4 通电试车。进行无载试验，整机作好标记，完成三个工作循环，如果各机构运转正常，无变形
及异响，则认为本试验结果合格可进行装盘承载调试。
5.2.5 装入额定质量的额定标准秧盘，完成启动、运转、停止三个工作循环，确认各机构运转正常，
无变形及异响。
5.2.6 按使用说明书的要求进行全面检查，确保整机工作运转正常。
6 作业程序
按使用说明书的要求和程序操作育苗设备，发现异常情况立即停机处理。
监控秧盘的干湿度及秧苗生长、病害情况并记录。
监控温室大棚的温湿光 CO2参数并记录。
监控各喷头喷雾质量和滴漏情况，适时进行清理。
7 安全操作技术要求
育苗设备操作人员应经培训后方可上岗。作业前应熟悉使用说明书，熟悉安全操作注意事项。
作业中无关人员不应靠近机具。
设备运行前，应环绕设备一圈，确认安全后方可启动相关设备。
育苗设备外露运动件危险部位应设置防护罩。
运动件、剪切与挤压等危险部位应设置安全标志，安全标志应符合 GB 10396 的要求。
安全防护罩和安全标志应齐全。安全标志脱落或失效时应补齐。
电气系统应有可靠的接地装置。电气系统检修时，应设置警示标志，并有专人看管。
工作异常时，应迅速切断电源，停机检查，排除故障。
作业季节完成后，应清理育苗设备系统和场地，关闭电源总闸。设置“禁止无关人员进入场地”
的标志。
8 机具维护保养
常规保养
8.1.1 在进行润滑之前，应将沾有灰沙的润滑部位清除干净。
8.1.2 安装育苗设备后在正式使用之前应进行一次包括各部件的全面润滑，正常运行时按表中的周期
进行，也可每季进行一次全面的润滑。
8.1.3 应参照减速机铭牌或说明书的要求选用润滑油。
月度检查
3
DB 43/T 1423—2024
8.2.1 检查各传动部件及外棚安装螺栓的紧固情况。
8.2.2 检查链轮与链条的啮合、磨损情况，并调节链条松紧程度至合适位置。
8.2.3 检查减速机润滑油，如有漏油或油液不足等情况，应修理或补充润滑油。
8.2.4 检查传动链轮、张紧轮、轴承工作情况。
8.2.5 检查电机及减速机有无异常发热及噪声。
季度检查
8.3.1 检查传动链轮、张紧轮、轴承，根据情况进行调整及更换。
8.3.2 检查链条因交变应力造成的疲劳磨损情况，对损坏的链条进行更换。检查电动机和电路的绝缘
电阻及电气设备金属外壳、金属结构的接地电阻。
年度检查
8.4.1 检查电线电缆，如有破损或老化应立即进行更换。
8.4.2 全面检查各零部件进行保养及更换。
8.4.3 保持育苗设备外棚无破损，注意防灰尘、防雨雪，保持干燥、避光、通风、无腐蚀性物质侵入。
