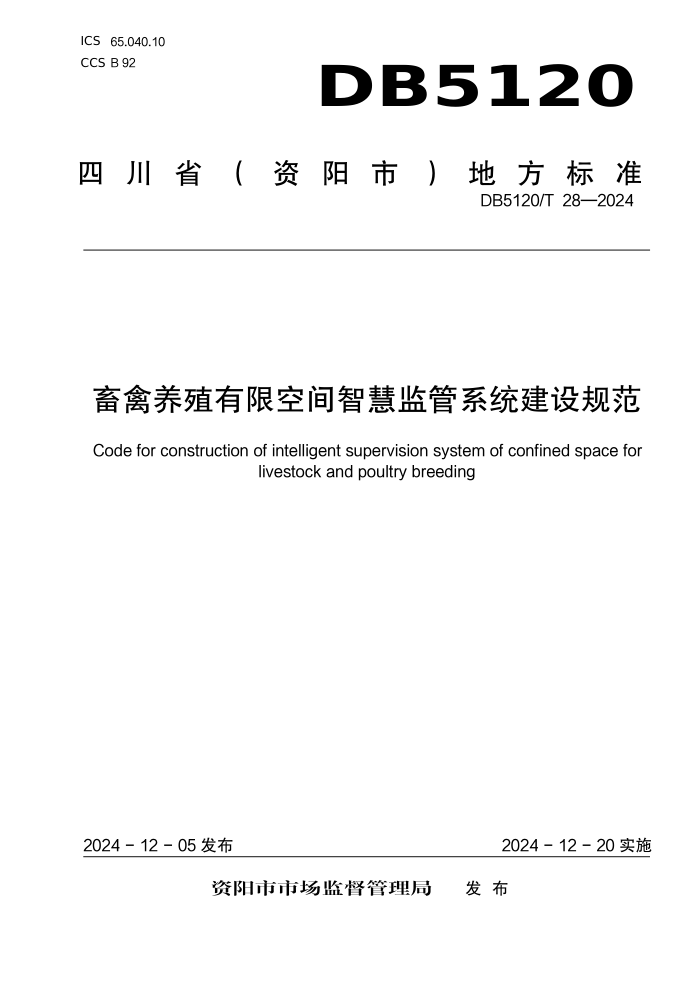

ICS 65.040.10 DB5120
CCS B 92
四 川 省 （ 资 阳 市 ） 地 方 标 准
DB5120/T 28—2024
畜禽养殖有限空间智慧监管系统建设规范
Code for construction of intelligent supervision system of confined space for
livestock and poultry breeding
2024 - 12 - 05 发布
2024 - 12 - 20 实施
资阳市市场监督管理局 发 布
DB5120/T 28—2024
目
次
前言........................................................................................................................................................................II
1
范围...................................................................................................................................................................1
2
规范性引用文件.............................................................................................................................................. 1
3
术语和定义...................................................................................................................................................... 1
4
系统构成.......................................................................................................................................................... 1
5
系统功能.......................................................................................................................................................... 2
附录 A（规范性） 畜禽养殖有限空间智慧监管系统构成..............................................................................6
附录 B（规范性） 畜禽养殖有限空间作业流程.............................................................................................. 7
I
DB5120/T 28—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。
本文件由资阳市农业农村局提出并归口。
本文件起草单位：资阳市畜牧业发展中心、中国电信集团有限公司资阳分公司。
本文件主要起草人：古维刚、刘孟良、钟志君、罗彪、陈军、罗璇、肖丽骊、杨莉敏、陈华凤、段
懿珊、潘开伟、徐忠、洪亮。
II
DB5120/T 28—2024
畜禽养殖有限空间智慧监管系统建设规范
1
范围
本文件规定了畜禽养殖有限空间智慧监管系统建设规范的术语和定义、系统构成、系统功能和畜禽
养殖有限空间作业参考流程。
本文件适用于资阳市行政区域内畜禽养殖有限空间智慧监管系统的设计、构建和运行等。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 38561 信息安全技术 网络安全管理支撑系统技术要求
GB/T 39788 系统与软件工程 性能测试方法
DB5101/T 120-2021 生产经营单位有限空间安全管理规范
四川省安全生产委员会关于加强有限空间作业安全管理的通知（川安委〔2024〕18号）
3
术语和定义
下列术语和定义适用于本文件。
3.1
畜禽养殖有限空间智慧监管系统
and poultry breeding
Intelligent supervision system of confined space for livestock
对畜禽养殖有限空间进行自动化、智能化监管的系统，具备对畜禽养殖有限空间进行全天候监控并
实时识别违规作业或入侵行为，可及时核实有限空间现场情况、阻止违规行为等功能。
4
系统构成
4.1
总体构成
该系统至少应包含智慧监控告警设备、智慧监管统计平台和移动终端三个部分。总体构成如附录 A
所示。
4.2
智慧监控告警设备构成
智慧监控告警设备应包括监控设备、供电设备和网络。
4.3
智慧监管统计平台架构
智慧监管统计平台的架构如图 1 所示。
1
DB5120/T 28—2024
图 1 智慧监管统计平台架构图
5 系统功能
5.1 智慧监控告警设备
5.1.1 监控设备
监控设备至少应达到（或具备）的主要参数及特性如表 1 所示。
表 1
监控设备主要参数表
项目 像素 焦距 防水 其它特性
参数 ≥400 W ≥4 mm ≥IP66 人形检测 声光报警 语音对讲 支持云存储
5.1.2
供电设备
监控设备等应配备独立电源供电，与养殖场所其它用电设备分开管理，保障监控设备等持续正常运
行，主要参数如表2所示。
表2
供电设备主要参数表
POE 供电 网线两端设置 12 V 电源适配器插头，全线路电压 12 V，线路长度不超过 30 m
太阳能供电 支持充电保护、低温激活快充，支持锂电池 0 V 激活充电，无光照工作 4 天以上
5.1.3
网络
应根据监控设备分辨率及码流确定最低上、下行网速要求，确保带宽满足相应场景要求，最低上行
带宽建议如表3所示。
2
DB5120/T 28—2024
表3
监控设备上行带宽主要参数表
场景 普通云回看 高清码流 备注
单路上行 ≥1.5 Mbps ≥2.5 Mbps 默认峰值
多路上行 ＞7.5 Mbps ＞12 Mbps 最高 1 路云存、4 路直播
注：同一条宽带网络下同时连接多个监控设备时，应根据监控设备数量确定带宽。
5.2
智慧监管统计平台
5.2.1
用户
用户应包含三类：
——访客类用户：包括社会公众、养殖主体、行业监管人员等，应能在平台检索并浏览信息。
——管理类用户：包括市、县、乡三级畜禽养殖有限空间安全监管人员，应支持进行畜禽养殖有限
空间安全管理情况的统计分析。
——平台运维类用户：包括系统管理员、技术支持人员等，应支持开展平台的日常维护、系统升级、
故障排除、数据备份与恢复、安全防护等工作。
5.2.2
交互
平台交互负责处理用户的输入和系统的输出，确保用户能够高效、便捷与系统进行交互。
5.2.3
应用
平台应用应为畜禽养殖有限空间智慧监管提供应用服务，功能应包括但不限于：
——实时监控：可查看监控设备实时视频。
——基础管理：可查看、编辑和删除养殖主体列表，创建和管理畜禽养殖有限空间信息，并可进行
添加和状态管理。
——事件管理：可查看告警信息，并在事件列表显示处理状态。
——作业管控：可进行畜禽养殖有限空间作业过程管理，展示作业状态，并可查看作业实时视频，
以及前期作业的照片、视频和抽查结果。
——统计分析：可进行畜禽养殖有限空间作业和事件统计、作业抽查统计、告警统计。
5.2.4
支撑
平台支撑提供的功能应包括但不限于：
——公告通知管理：主要展示公告通知。
——权限管理：主要用于创建监管部门、监管人员和用户管理。
——系统管理：主要实施系统的管理功能。
5.2.5
数据
平台数据库可使用但不限于：GaussDB数据库、OceanBase数据库、PolarDB数据库、TDSQL数据库
等。
5.2.6
技术要求
3
DB5120/T 28—2024
5.2.6.1
性能
5.2.6.1.1
时间特性
时间特性应达到表4要求：
表4
时间特性参数表
时间特性 一般情况 告警等关键操作或实时性要求较高任务
响应时间 ≤500 ms ≤300 ms
处理时间 ≤1 min ≤15 s
系统延迟 ≤500 ms
同步时间偏差 ≤10 s
定时任务时间误差 ≤5 s
5.2.6.1.2
系统容量
应根据畜禽养殖有限空间智慧监管系统覆盖的养殖主体数量合理确定系统支持的并发数量、数据存
储容量、处理吞吐量等，其中视频、图片等关键信息储存时间应不低于7天。
5.2.6.2
部署
系统部署应具备必要的安全措施，良好的可扩展性和备份策略。
5.2.6.3
告警响应
系统告警信息采取分级响应的方式，养殖主体主要负责人、场区管理人、安全责任人等作为一级响
应人员；乡镇级监管人员作为二级响应人员；县级监管人员作为三级响应人员。
5.2.6.4
安全
系统安全应符合GB/T 38561的相关要求。
5.2.7
测试方法
系统测试应符合GB/T 39788的相关要求。
5.3
移动终端
5.3.1
功能总体说明
按照使用对象的不同，移动终端应分为行业监管版和养殖主体版两个版本。
5.3.2
功能
5.3.2.1
行业监管版
行业监管版功能应包括但不限于：
——监控中心：展示WEB端中事件管理和监控设备实时视频查看等。
——事件管理：展示告警数据，对告警信息呈现处理状态，处理状态应分为：未处理、告警已升级、
处理中、已完成等。
4
DB5120/T 28—2024
——设备查看：查看监控设备情况，并具备向现场人员发送阻止语音功能。
——作业监督：展示作业列表，对作业列表呈现处理状态，处理状态包括待审核、执行中、已完成、
已抽查。对待执行和执行中的作业，应可监管作业实施情况；对已完成的作业，应可查看作业过程照片
和视频；对已抽查的作业，应可查看作业过程照片和视频，以及养殖主体的自查结果。
——公告：展示公告。
——消息：展示必要的消息。
5.3.2.2
养殖主体版
养殖主体版功能应包括但不限于：
——监控中心：展示WEB端中事件管理和监控设备实时视频等，养殖主体在监控中心页面选择目
标告警信息并反馈处理结果。
——作业管控：养殖主体通过该功能发起畜禽养殖有限空间作业审批流程。
——公告：公告页面展示公告，养殖主体可点击公告查看详情。
——消息：展示必要的消息，养殖主体可以点击消息查看详情。
5
DB5120/T 28—2024
附 录 A
（规范性）
畜禽养殖有限空间智慧监管系统构成
A.1 畜禽养殖有限空间智慧监管系统构成符合图A.1要求。
图 A.1
畜禽养殖有限空间智慧监管系统构成
6
DB5120/T 28—2024
附 录 B
（规范性）
畜禽养殖有限空间作业流程
B.1
总体要求
畜禽养殖有限空间作业必须由具备作业资质的机构或单位，组织培训合格的操作人员实施作业。在
作业过程中，各有关人员必须严格遵守岗位职责、操作规程等，严禁擅离职守、违规作业。
B.2
作业审批
作业申请实行审批制。
B.3
安全交底
作业前，现场作业监督人员必须对所有作业人员进行安全交底，明确作业规范和要求、可能存在的
潜在风险和安全问题，并督促作业人员采取相应安全措施。
B.4
作业流程
——养殖主体登陆养殖主体版移动终端，上传有限空间作业审批单；
——乡镇级监管人员登陆行业监管版移动终端，对作业申请进行审核；
——作业现场监督人员与作业人员完成安全交底后，批准作业；
——当作业需要延长时，由作业现场监督人员提交延时申请，延时申请审批流程与作业申请流程一
致；
——作业完成后，由作业现场监督人员现场确认，批准完成作业；
——养殖主体和各级监管人员均可在“作业抽查”模块，对已完成作业情况进行自查或抽查。
注：有限空间实施的作业活动应符合DB5101/T 120-2021的要求。
7
