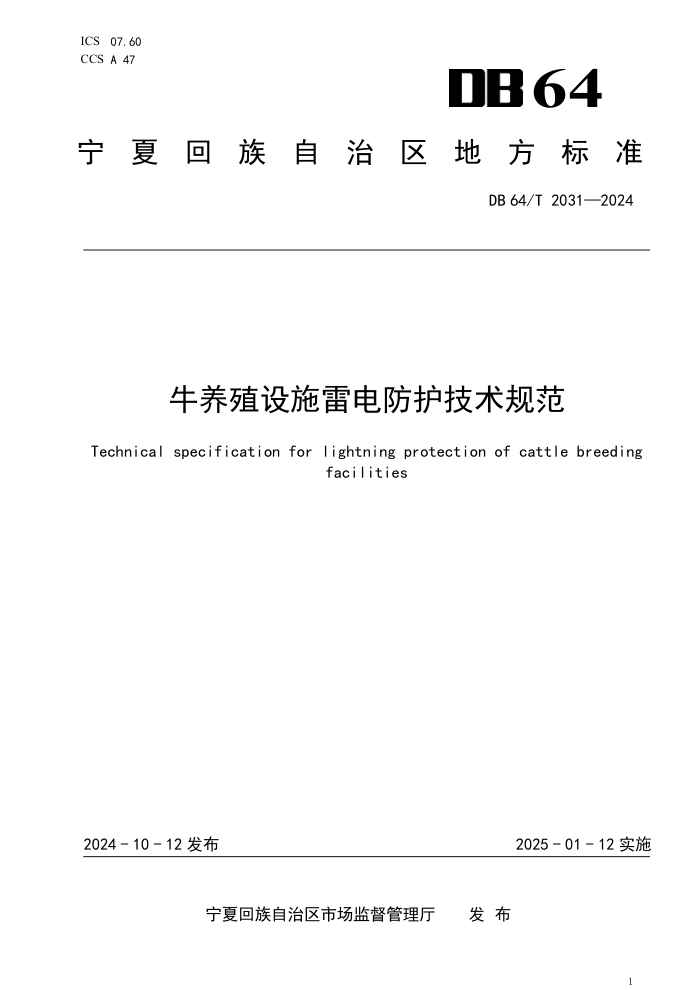

ICS 07.60
CCS A 47 64
宁
夏 回 族 自 治 区 地 方 标 准
DB 64/T 2031—2024
牛养殖设施雷电防护技术规范
Technical specification for lightning protection of cattle breeding
facilities
2024 - 10 - 12 发布
2025 - 01 - 12 实施
宁夏回族自治区市场监督管理厅 发 布
1
DB 64/T 2031—2024
目
次
前
言 ........................................................................... II
1 范围 ................................................................................ 1
2 规范性引用文件 ...................................................................... 1
3 术语和定义 .......................................................................... 1
4 基本要求 ............................................................................ 2
5 防护措施 ............................................................................ 2
6 管理与维护 .......................................................................... 3
参考文献 .............................................................................. 5
I
DB 64/T 2031—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由宁夏回族自治区气象局提出、归口并组织实施。
本文件起草单位：石嘴山市气象局、吴忠市气象局、银川市气象局、固原市气象局、宁夏气象灾害
防御技术中心、石嘴山市农业农村局、石嘴山市建筑管理站、宁夏农垦乳业股份有限公司简泉奶牛场、
宁夏新希望贺兰山牧业有限公司。
本文件主要起草人：马永红、马俊贵、王金波、李建军、周积强、吴晓、雒璇、韩世昌、姜浩、杨
涛、张成友、邵元、邓伟、张宴齐、顾建兵、张爱东、毛莉莉。
II
DB 64/T 2031—2024
牛养殖设施雷电防护技术规范
1 范围
本文件规定了牛养殖设施雷电防护的术语和定义、基本要求、防护措施、管理与维护。
本文件适用于新建、改建和扩建的集中养殖成年奶牛存栏数不少于100头或肉牛存栏数不少于200
头的规模化牛养殖设施雷电防护措施、管理与维护。非规模化牛养殖设施雷电防护可参照本文件。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 21431 建筑物雷电防护装置检测技术规范
GB/T 32938 防雷装置检测服务规范
GB 50057 建筑物防雷设计规范
GB 50343 建筑物电子信息系统防雷技术规范
GB 50601 建筑物防雷工程施工与质量验收规范
QX/T 85 雷电灾害风险评估技术规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
雷电防护装置 lightning protection system；LPS
用来减小雷击建筑物造成人身伤害和物理损害的整个系统。
注：LPS有外部和内部雷电防护装置两部分构成。
[来源：GB/T 21431-2023，3.1]
3.2
接地装置 earth-termination system
外部LPS的组成部分，用于将雷电流传导并散入大地的导体。
[来源：GB/T 21431-2023，3.5]
3.3
防雷等电位连接 lightning equipotential bonding;LEB
将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减少雷电流引发的电位
差。
[来源：GB/T 21431-2023，3.7]
3.4
电气系统 electrical system
由低压供电组合部件构成的系统。也称低压配电系统或低压配电线路。
[来源：GB 50057-2010，2.0.26]
1
DB 64/T 2031—2024
3.5
电子系统 electronic system
由敏感电子组合部件构成的系统。
[来源：GB 50057-2010，2.0.27]
4 基本要求
4.1 牛养殖设施的雷电防护，应在调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及牛
养殖特点的基础上，研究并确定雷电防护装置的形式及其布局。雷电防护装置设计应符合 GB 50057 中
的规定，工程施工应符合 GB 50601 中的规定。
4.2 配套沼气生产和储存的相关设施应在雷电灾害风险评估的基础上采取综合防雷措施。雷电灾害风
险评估应符合 QX/T 85 中的规定。
5 防护措施
5.1 牛舍
5.1.1 采用全钢架结构的牛舍，宜利用屋顶金属彩钢板作为接闪器，彩钢板厚度不应小于 0.5mm，金
属构架和金属屋面之间应保持良好的电气贯通；利用钢柱作为引下线，引下线平均间距不应大于 25m；
接地装置宜利用金属地梁作为自然接地体，接地装置的敷设和接地电阻值应符合 GB 50057 中的规定。
5.1.2 屋顶采用钢架结构、墙体采用砖混结构的牛舍，宜利用金属彩钢板作为接闪器，利用建筑物结
构主筋作为引下线，引下线平均间距不应大于 25m，引下线与接闪器和接地装置可靠连接；接地装置宜
利用建筑基础作为自然接地体，当自然接地体不能满足要求时可增加人工接地装置，接地装置的敷设、
材料规格和接地电阻应符合 GB 50057 中的规定。
5.1.3 完全采用砖混结构的牛舍，宜按 GB 50057 中的第三类防雷建筑物的防雷措施做好防护。
5.1.4 半开放式或封闭式牛舍的金属门窗、金属穿线管或线槽、护栏、颈夹、饮水槽、风扇、喷淋设
备、牛体刷等所有与牛舍组合在一起的金属构件应做防雷等电位连接。
5.1.5 运动场开放式牛舍的金属饮水槽、水管、围栏等其他金属构件应做防雷等电位连接。
5.2 挤奶厅
5.2.1 挤奶厅的外部雷电防护装置应符合本文件 5.1.1 或 5.1.2 中的规定。
5.2.2 挤奶厅的奶罐、清洗罐、稳压罐、集乳罐、冷热交换器、脉动信号发生仪、真空泵、排奶泵、
挤奶管道、挤奶台护栏、定位清洗间罐体等所有与挤奶厅组合在一起的金属构件应做防雷等电位连接；
待挤区的护栏、喷淋降温设备应做防雷等电位连接。
5.2.3 外置贮奶罐应做好防雷接地，连接点不少于两处。
5.3 干草库和露天干草堆场
5.3.1 干草库宜利用建筑物的金属结构作为外部雷电防护装置，并应符合 GB 50057 中的第三类防雷
建筑物防雷措施的规定。
5.3.2 露天干草堆场当其年预计雷击次数大于或等于 0.05 时，应采用独立接闪杆或架空接闪线防直
击雷。独立接闪杆和架空接闪线保护范围的滚球半径可取 100m。
5.4 饲料库和饲料加工间
2
DB 64/T 2031—2024
饲料库和饲料加工间宜利用建筑物的金属结构作为外部雷电防护装置，并应符合GB 50057中的第
三类防雷建筑物防雷措施的规定。
5.5 粪污处理设施
5.5.1 粪污处理设施的综合楼、水泵房、脱水间等一般建（构）筑物外部雷电防护装置，应符合 GB 50057
中的第三类防雷建筑物防雷措施的规定。
5.5.2 牛粪处理的固液分离机应做好防雷接地措施，且接地点不应少于两处。
5.6 沼气生产和储存设施
5.6.1 沉淀池、厌氧池等构筑物的各类金属构件应保持电气连接并就近接地，接地装置宜利用池体的
底板钢筋和桩基础的钢筋焊接连通作为接地体。
5.6.2 沼气生产和储存的进料间、净化间、增压机房、厌氧消化器、气柜等设施的雷电防护装置应符
合 GB 50057 中的第二类防雷建筑物防雷措施的规定，建筑物内和工艺装置的设备、管道、构架、电缆
金属外皮等主要金属物应就近接到防雷装置或共用接地装置上。
5.6.3 安装在室外的露天钢质封闭气罐，当其高度小于或等于 60m、罐顶壁厚不小于 4mm 时，可不装
设接闪器，采取直接接地方式防直击雷，接地点不应少于 2 处，相邻两接地点间距不宜大于 30m。
5.6.4 除独立接闪器的接地装置外，当工作接地、防雷接地、防静电接地等不同用途的接地共用一个
接地装置，其接地电阻不应大于其中的最小值。
5.7 生活管理设施
5.7.1 建筑物的外部雷电防护装置宜符合 GB 50057 中的第三类防雷建筑物防雷措施的规定。
5.7.2 突出屋面的烟囱、广告牌、冷却塔、太阳能热水器支架、金属棚、空调风机等金属物体应和屋
面雷电防护装置连接。
5.8 电气系统
5.8.1 牛舍、挤奶厅等电气系统的低压配电宜选用 TN-S 系统。电气系统的工作接地、防雷接地、保护
接地等接地系统宜共用接地装置，接地电阻应按照其中最小值确定。
5.8.2 低压配电系统应采用铠装电缆、金属桥架或穿金属管敷设。
5.8.3 低压配电系统安装的 SPD 应符合 GB 50057 中的规定。
5.9 电子系统
5.9.1 喷淋降温系统、挤奶设备控制系统、仪表控制系统、定位清洗自控系统、视频监控系统、火灾
自动报警系统、消防联动控制系统、污水处理自控系统、轴流式风机控制系统等各类配套电子系统的防
雷措施应符合 GB 50343 中的规定。
5.9.2 电子系统信号线应采用铠装电缆或穿金属管（线槽）敷设等屏蔽措施。
5.9.3 电子系统安装的 SPD 应符合 GB 50343 中的规定。
6 管理与维护
6.1 雷电防护装置的设计、施工、年检等资料应及时归档，妥善保管；雷电防护装置投入使用后，应
建立管理制度。
3
DB 64/T 2031—2024
6.2 雷电防护装置应按 GB/T 21431 中的规定，由具有防雷检测资质的机构进行定期检测；配套沼气生
产和储存设施的雷电防护装置每半年检测 1 次，其他建筑物雷电防护装置每年检测 1 次；定期检测技术
档案应按 GB/T 32938 中的规定保存 2 年以上。
6.3 接收到雷电预警信息后，应对牛舍及运动场加强管理。
6.4 每年应对雷电防护装置进行 1 次全面检查维护，开展不少于 1 次防雷安全宣传教育与培训，并至
少组织 1 次雷电灾害应急演练。
4
DB 64/T 2031—2024
参 考 文 献
[1] GB 50054 低压配电设计规范
[2] GB/T 5891 挤奶设备 词汇
[3] GB/T 51063 大中型沼气工程技术规范
[4] GB 18596 畜禽养殖业污染物排放标准
[5] NY/T 1567 标准化奶牛场建设规范
5
