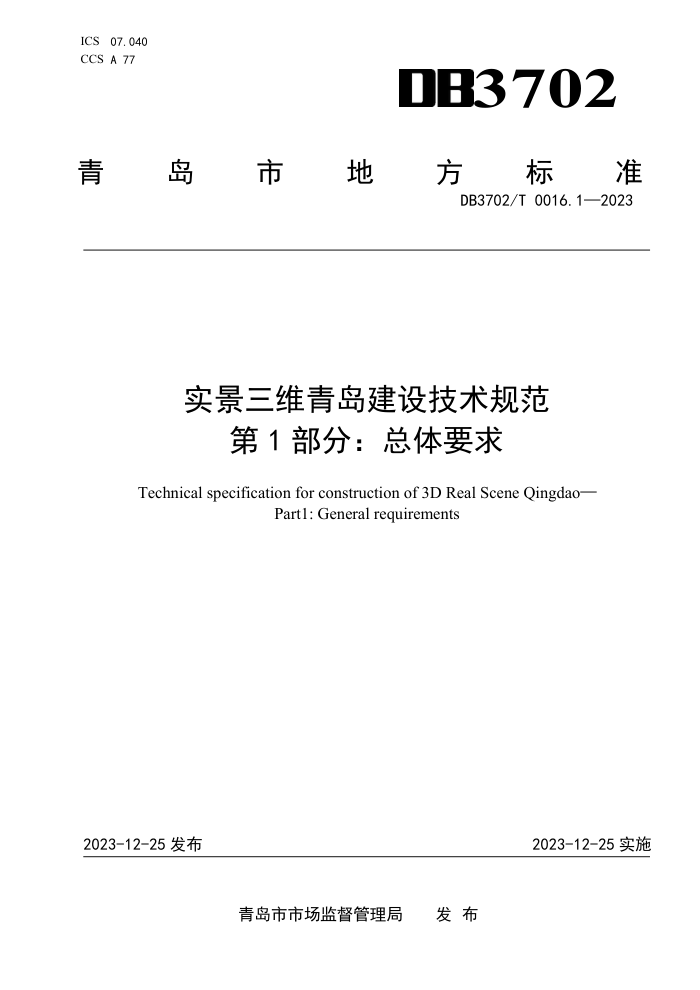

ICS 07.040 3702
CCS A 77
青
岛 市 地 方 标 准
DB3702/T 0016.1—2023
实景三维青岛建设技术规范
第 1 部分：总体要求
Technical specification for construction of 3D Real Scene Qingdao—
Part1: General requirements
2023-12-25 发布
2023-12-25 实施
青岛市市场监督管理局 发 布
DB3702/T 0016.1—2023
目
次
前言.......................................................................................................................................................................II
引言.....................................................................................................................................................................III
1 范围.....................................................................................................................................................................1
2 规范性引用文件.................................................................................................................................................1
3 术语和定义.........................................................................................................................................................1
4 技术要求.............................................................................................................................................................3
4.1 基本要求.....................................................................................................................................................3
4.2 三维模型数据采集与处理.........................................................................................................................4
4.3 三维模型数据质量检查与验收.................................................................................................................4
4.4 三维模型数据更新.....................................................................................................................................4
4.5 三维基础地理实体数据生产.....................................................................................................................4
4.6 应用服务系统.............................................................................................................................................4
5 成果汇集.............................................................................................................................................................5
参考文献.................................................................................................................................................................6
I
DB3702/T 0016.1—2023
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
《实景三维青岛建设技术规范》共分为6个部分：
——第1部分：总体要求；
——第2部分：三维模型数据采集与处理；
——第3部分：三维模型数据质量检查与验收；
——第4部分：三维模型数据更新；
——第5部分：基础地理实体数据生产；
——第6部分：应用服务系统。
本文件是《实景三维青岛建设技术规范》的第1部分。
本文件由青岛市自然资源和规划局提出并归口。
本文件起草单位：青岛市勘察测绘研究院、青岛西海岸新区自然资源局、青岛市西海岸基础地理信
息中心有限公司、青岛市工程咨询院、青岛市李沧市政工程建设养护有限公司、青岛港国际股份有限公
司。
本文件主要起草人：张志华、杜鹏、胡振彪、赵云华、马欠逊、李贵学、王刚、朱丰杰、李琳、郑
云龙、胡维鑫、王涛、黄三发、许梦媛、曲雪光。
II
DB3702/T 0016.1—2023
引
言
实景三维在自然资源管理、国土空间规划、城市治理、生态环保、应急保障等领域有着深入、广泛
的应用，是支撑新型智慧城市建设、“新基建”的重要数字空间基础设施。
本文件立足数字青岛建设需求，明确了实景三维青岛建设的技术要求和成果汇集要求，可供实景三
维建设的主管部门、承建单位及成果应用单位使用，通过提升成果的标准性和规范性，促进实景三维模
型数据成果在青岛市不同行业、部门间的共享与融合，提升相关行业服务能力和服务质量。
III
III
DB3702/T 0016.1—2023
实景三维青岛建设技术规范
第 1 部分：总体要求
1
范围
本文件规定了实景三维青岛建设的基本要求，以及实景三维模型数据的采集与处理、质量检查与验
收、更新和基础地理实体生产、应用服务系统建设等技术要求，明确了成果汇集内容和要求。
本文件适用于在青岛市开展的实景三维建设工作。
2
规范性引用文件
本文件无规范性引用文件。
3
术语和定义
下列术语和定义适用于本文件。
3.1
实景三维 3D real scene
对一定范围内人类生产、生活和生态空间进行真实、立体、时序化反映和表达的数字空间，是新型
基础测绘的标准化产品，是国家重要的新型基础设施，为经济社会发展和各部门信息化提供统一的空间
基底。
3.2
实景三维模型 3D real scene model
以倾斜数字航空摄影方式为主，获取地物多个视角的丰富纹理信息，通过空中三角测量、模型重建
等技术生成的可量测、具备实景纹理信息的三维模型，形成对人类生产、生活和生态空间进行真实、立
体、时序化反映和表达的数字空间场景。根据不同的影像分辨率和空间精度，可分为地形级、城市级和
部件级。
[来源：DB3702/T 0016.2—2023，3.1]
3.3
地形级实景三维模型 terrain-level 3D real scene model
1
1
DB3702/T 0016.1—2023
城市级和部件级实景三维模型的承载基础，重点是对生态空间的数字映射，用来表现地形地貌，可
以直观表达山川河流、村镇、城市分布形态，主要采用倾斜数字摄影、激光雷达扫描等方式，自动化重
建生成三维模型。
[来源：DB3702/T 0016.2—2023，3.2]
3.4
城市级实景三维模型 city-level 3D real scene model
对地形级实景三维模型的细化表达。重点是对生产和生活空间的数字映射，用来表现较大区域的城
市风貌、地形地物，可以直接表达居民地、工矿建（构）筑物、交通设施、水系、植被、地貌。主要由
倾斜摄影三维模型、激光点云、纹理等数据，自动化重建生成三维Mesh模型，经实体化后，可形成三维
实体模型。
[来源：DB3702/T 0016.2—2023，3.3]
3.5
部件级实景三维模型 component-level 3D real scene model
对城市级实景三维模型的分解和细化表达。重点是满足专业化、个性化应用需求。从街道车行或者
步行视角观看场景，能精细化还原表达绿化、街头小品等城市景观、道路附属设施等细节。
[来源：DB3702/T 0016.2—2023，3.4]
3.6
建模单元 modeling unit
按生产、管理和应用需要将建模区域划分成的若干个子区域，是三维模型数据制作、质检和管理的
基本单元。
3.7
地理实体 geo-entity
现实地理世界中客观存在、具有空间位置、可以互相区分的地理对象。
3.8
基础地理实体 fundamental geo-entity
作为统一的定位框架及空间分析基础的地理实体。
3.9
三维基础地理实体
3D fundamental geo-entity
以三维形式表达的基础地理实体。
3.10
语义化 semantic processing
2
DB3702/T 0016.1—2023
用标准化范式对地理实体自身属性及实体间关系进行一致性描述，以实现计算机可识别、可理解、
可操作的过程。
3.11
实体化 objectified processing
完整实现地理实体语义化、结构化等处理的过程。
3.12
轻量化 lightweight processing
对实景三维数据进行多细节层次构建、几何结构概化等处理的过程。
3.13
时序化 time series construction
按照时间的先后顺序，通过固定周期的采集、建设，反映地理要素的多个连续时点状态，时序、动
态展示现实世界的发展与变化的过程。
4 技术要求
4.1 基本要求
4.1.1 技术设计应本着经济、适用的原则，结合测区地理要素分布特征，选择满足应用需求的实景三
维模型数据级别。
4.1.2
地形级实景三维模型主要指 mesh 模型，城市级实景三维模型主要包括 mesh 模型和实体模型，
部件级实景三维模型主要指实体模型。
4.1.3
实景三维模型的建设与更新宜采用统一技术标准，确保各区域、各时期数据成果的衔接和融合。
4.1.4
实景三维（mesh）模型数据格式应为 OSGB，实体模型的数据格式应为 OSGB 或 OBJ。
4.1.5
实景三维模型的时间基准应采用公元纪年和北京时间，平面坐标系采用青岛市 2000 国家大地坐
标系，高程采用 1985 国家高程基准，深度基准采用理论最低潮面。
4.1.6
实景三维模型的原点应统一设置为：40450000，3938000，实体模型轴心点定义应统一，水平方
向在模型的中心点，竖直方向归底。
4.1.7
基础地理实体包括二维基础地理实体和三维基础地理实体，本系列文件的基础地理实体专指三
维基础地理实体。
4.1.8
实景三维模型数据成果应包含元数据，元数据文件宜以建模单元为单位进行记录。
4.1.9
实景三维模型数据的采集、处理、管理与服务发布等工作应选用安全、可靠的软、硬件系统，
宜采用成熟、合理的技术路线，当采用新型软、硬件系统和技术路线时应进行验证，确保成果质量。
4.1.10
应用服务系统应实现基础地理信息、政务地理信息、物联感知、地名地址等数据的管理和发布，
具备多期时空数据的时序化查询、显示、更新与管理功能，具有海量数据的轻量化处理、发布与在线高
效加载能力。
4.1.11
市级应用服务系统与区（市）级应用服务系统应互联互通、数据共享，并具备与国家、省级实
3
3
DB3702/T 0016.1—2023
景三维应用系统的协同和互通能力。
4.1.12 实景三维模型的生产、应用和管理应按照有关保守国家秘密的法律、法规及相关文件执行。
4.2 三维模型数据采集与处理
4.2.1 实景三维（实体）模型按照重要度一般划分为重要模型、次重要模型、一般模型与其他模型，
模型精细度划分可参考 CH/T 9015 执行。
4.2.2
地形级实景三维模型影像地面分辨率宜为 0.15 米～0.20 米，城市级实景三维模型影像地面分
辨率宜为 0.03 米～0.05 米。
4.2.3
结构和纹理精细度高的实景三维模型宜采用贴近摄影、激光雷达扫描和地面补拍等多种采集手
段，获取多源数据进行融合建模。
4.2.4
实景三维模型数据应按级别建立分块规则，明确各级别的分块尺寸。各级处理的结构、纹理满
足应用需求。
4.2.5
城市级实景三维（实体）模型中的建筑物主体结构中大于 0.5 米的结构应建模表现。
4.2.6
部件级实景三维模型可结合具体应用来设计满足需求的技术指标，宜结合激光雷达扫描等多种
采集手段，对地物进行精细化建模和实体化处理。
4.3 三维模型数据质量检查与验收
4.3.1 实景三维模型数据成果质量控制应执行“两级检查、一级验收”要求。
4.3.2 检查验收的主要依据应包括：项目依据的标准，经批准的技术设计及补充技术文件，项目委托、
合同、任务书，项目检查验收委托文件。
4.3.3
成果应依次通过测绘单位作业部门的过程检查、测绘单位质量管理部门的最终检查和生产委托
方组织的验收或委托测绘成果质量检验机构进行验收检验。各级检查工作应独立、按顺序进行，不得省
略、代替或颠倒顺序。
4.4 三维模型数据更新
4.4.1 实景三维模型数据更新按时间分为定期更新和动态更新，按范围分为全域更新或局部更新。
4.4.2 更新变化发现可通过影像比对、实地巡查或依托规划竣工资料、媒体报道等多种途径实现。
4.4.3 实景三维模型更新数据应与周边已有数据做好几何接边，纹理应协调、一致。
4.4.4 实景三维模型数据的更新成果，应按时序化建设要求进行整理和汇集。
4.5 三维基础地理实体数据生产
4.5.1 三维基础地理实体主要包括房屋、房屋附属设施、公共服务设施、道路交通设施、名胜古迹设
施、城市管线附属设施、绿地。
4.5.2
三维基础地理实体应进行语义化处理，包括实体属性赋值和实体关系构建两项内容。
4.5.3
三维基础地理实体应根据重要度，明确实体化建模的主体结构和附属结构尺寸规格要求。
4.5.4
三维基础地理实体的白模构建应在满足各级别模型细节层次要求的情况下，尽量减少几何模型
的面数。
4.5.5
因遮挡、阴影、变形、破损等原因造成实体模型结构和纹理不符合质量要求的，应进行补充采
集。
4.6
应用服务系统
4
DB3702/T 0016.1—2023
4.6.1
应用服务系统应具备友好的开放性、兼容性，应提供通用性强的底图服务和可快速定制的开发
接口，确保实景三维数据成果的充分共享。
4.6.2
应用服务系统应具备资源目录、运行管理、数据管理、服务管理和地图集成应用等功能，应提
供数据服务、API 开发等接口。
4.6.3
应用服务系统应具备二维地图、实景三维模型、激光点云、全景等数据的管理及发布能力。
4.6.4
应用服务系统应具有时序化数据的调用、查询、同屏展示等功能，并具备时空关联分析能力。
4.6.5
应用服务系统应具备数据轻量化处理能力，轻量化处理不应明显降低模型精度和纹理清晰度。
4.6.6
应用服务系统的基础地理信息数据服务接口应符合 WMS、WMTS 规范要求，实景三维模型数据服
务接口应支持 S3M、I3S 和 3D Tiles 格式。
4.6.7
应用服务系统应具备政务地理信息的导入、管理、更新和发布功能。
4.6.8
应用服务系统应具备视频、环境监测、变形监测、手机信令等物联感知数据的接入能力，并实
现与地理场景的空间关联。
4.6.9 应用服务系统应提供 API 开发指南、运行示例，为二次开发用户提供技术指导和应用示范。
5 成果汇集
5.1 汇集成果应为通过检查验收的最终成果。
5.2 成果汇集按照项目进行组织，内容分为数据成果、系统成果和文档成果，具体内容如下：
a）数据成果包括实景三维模型数据、更新数据及元数据；
b）系统成果包括系统安装包、数据库等；
c）文档成果包括技术设计、技术总结、检验报告、系统安装部署手册及用户手册等。
5
5
DB3702/T 0016.1—2023
参 考 文 献
[1] CH/T 9015 三维地理信息模型数据产品规范
[2] DB3702/T 0016.2—2023 实景三维青岛建设技术规范 第2部分：三维模型数据采集与处理
[3] 新型基础测绘与实景三维中国建设技术文件-1 名词解释
[4] 新型基础测绘与实景三维中国建设技术文件-2 基础地理实体分类、粒度及精度基本要求
[5] 新型基础测绘与实景三维中国建设技术文件-3 基础地理实体空间身份编码规则
[6] 新型基础测绘与实景三维中国建设技术文件-4 基础地理实体数据元数据
[7] 新型基础测绘与实景三维中国建设技术文件-5 基于1:500 1:1000 1:2000基础地理信息要素数
据转换生产基础地理实体数据技术规程
[8] 新型基础测绘与实景三维中国建设技术文件-6 基础地理实体数据采集生产技术规程
[9] 新型基础测绘与实景三维中国建设技术文件-7 基础地理实体语义化基本规定
6
