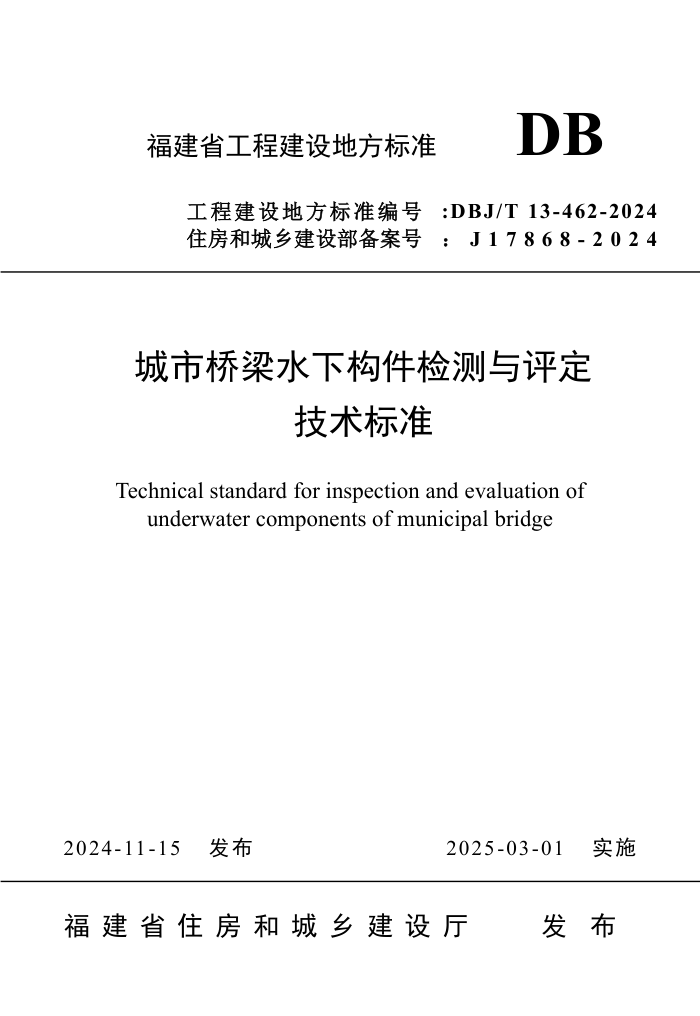

福建省工程建设地方标准 DB
工程建设地方标准编号
住房和城乡建设部备案号
:DBJ/T 13-462-2024
： J 1 7 8 6 8 - 2 0 2 4
城市桥梁水下构件检测与评定
技术标准
Technical standard for inspection and evaluation of
underwater components of municipal bridge
2024-11-15
发布 2025-03-01 实施
福 建 省 住 房 和 城 乡 建 设 厅 发 布
福建省工程建设地方标准
城市桥梁水下构件检测与评定技术标准
Technical standard for inspection and evaluation of underwater
components of municipal bridge
工 程 建 设 地 方 标 准 编 号
住房和城乡建设部备案号
：DBJ/T 13-462-2024
： J 1 7 8 6 8 - 2 0 2 4
主编单位：
福 建 省 交 通 科 研 院 有 限 公 司
福建省建筑科学研究院有限责任公司
福州市规划设计研究院集团有限公司
批准部门：
福 建 省 住 房 和 城 乡 建 设 厅
实施日期：
2 0 2 5 年 3 月 1 日
2024 年 福州
前
言
根据《福建省住房和城乡建设厅关于公布全省住房和城乡建
设行业 2023 年第一批科学技术计划项目的通知》（闽建科函
〔2023〕95 号）的要求，标准编制组经广泛调查研究，认真总结
实践经验，参考有关国内外先进标准，并在广泛征求意见的基础
上，制定本标准。
本标准的主要技术内容是：1．总则；2．术语；3．基本规定；
4．表观缺损检测；5．基础冲刷及掏空检测；6．河床断面测量；
7．水下构件缺损程度评定；8．检测报告编制；附录。
本标准由福建省住房和城乡建设厅负责管理，由福建省交通
科研院有限公司负责具体技术内容的解释。执行过程中如有意见
和建议，请寄送福建省住房和城乡建设厅科技与设计处（地址：
福州市北大路 242 号，邮编：350001）和福建省交通科研院有限
公司（地址：福州市台江区五一中路 104 号，邮编：350004），
以供今后修订时参考。
本标准主编单位：
福建省交通科研院有限公司
福建省建筑科学研究院有限责任公司
福州市规划设计研究院集团有限公司
本标准参编单位：
恒超建工集团有限公司
中恒宏瑞建设集团有限公司
本标准主要起草人： 徐
丹 李 鹏 肖泽荣 陈 榕
王
铭 赖苍林 陈财焕 游德泉
王曦强 褚福鹏 佘长辉
本标准主要审查人： 林上顺
朱三凡 吴武玄 陈 勇
3
林
震 周仲景 黄跃森
4
目 次
1 总 则........................................................................................ 1
2 术 语........................................................................................ 2
3 基本规定........................................................................................ 3
3. 1 检测要求............................................................................3
3. 2 检测项目及检测方法........................................................4
3. 3 检测方案............................................................................4
3. 4 检测工作流程....................................................................5
4 表观缺损检测................................................................................6
5 基础冲刷及掏空检测....................................................................9
6 河床断面测量..............................................................................12
7 水下构件缺损程度评定..............................................................14
7. 1 一般规定..........................................................................14
7. 2 水下构件缺损程度评定..................................................14
8 检测报告编制..............................................................................21
附录 A 桥梁水下构件编号及病害位置描述规则........................23
附录 B 桥梁水下构件表观缺损检测记录表................................26
附录 C 桥梁水下构件基础冲刷检测记录表................................27
附录 D 桥梁水下构件基础掏空检测记录表................................28
附录 E 河床断面测量记录表........................................................ 29
本标准用词说明................................................................................ 30
引用标准名录.................................................................................... 31
附：条 文 说 明..............................................................................32
5
Contents
1
General Provisions......................................................................... 1
2
Terms..............................................................................................2
3
Basic Requirements........................................................................3
3.1
Testing Requirements......................................................... 3
3.2
Testing Items and Methods.................................................4
3.3
Testing Scheme...................................................................4
3.4
Testing Workflow............................................................... 5
4
Apparent Defect Test..................................................................... 6
5
Foundation Erosion and Hollowing Test....................................... 9
6
River Bed Section Measurement................................................. 12
7
Assessment of The Degree of Damage to Underwater
Components........................................................................................15
7.1
General Requirements.......................................................14
7.2
Assessment of The Degree of Damage to Underwater
Components................................................................................14
8 Test Report................................................................................. 22
Appendix A Rules for Numbering and Describing Disease
Locations of Underwater Components of Bridges............................ 23
Appendix B
Apparent Defect Detection Record of Bridge
Underwater Components....................................................................26
Appendix C
Foundation Erosion Record of Bridge Underwater
Component Foundation......................................................................27
Appendix D
Foundation Hollowing record of Bridge Underwater
6
Component Foundation......................................................................28
Appendix E
Record Form of Riverbed Section Survey of Bridge
Underwater Components....................................................................29
Explanation of Wording in This Code............................................... 30
List of Quoted Standards....................................................................31
Adittion：Explanation of Provisions.................................................32
7
1
总
则
1. 0. 1
为规范福建省城市桥梁水下构件检测与评定工作，制订本
标准。
1. 0. 2
本标准适用于各类别城市桥梁水下构件的检测与评定。
1. 0. 3
城市桥梁水下构件检测与评定除应符合本标准外，尚应符
合国家、行业和福建省现行有关技术标准的规定。
1
2
术
语
2. 0. 1
桥梁水下构件 underwater component of bridge
桥梁组成构件中处于常水位以下的构件，如水中桥墩、桥台、
基础及防撞设施等。
2. 0. 2
桥梁水下构件检测与评定 inspection and evaluation of
underwater component of bridge
为查明桥梁水下构件缺损程度而进行的检测与评定。
2. 0. 3
腐蚀 corrosion
水下构件因环境中腐蚀介质作用而引起的材料性能退化或破
坏。
2. 0. 4
冲蚀 erosion
因水流冲刷引起的构件局部破损。
2. 0. 5
清水箱 clear water tank
由透明材料制成，装满清水的水箱。
2. 0. 6
成像声呐 imaging sonar
利用声波对水下目标进行成像的设备。
2. 0. 7
水下机器人 underwater robot
用于水下环境的机器人，属于特种作业机器人的范畴。
2. 0. 8 水下检测船 underwater inspection ship
集成了水下摄像机、成像声呐及多波束测深系统、用于对桥
梁水下结构基础进行检测的便携式组装船。
2
3
基本规定
3. 1
检测要求
3. 1. 1
城市桥梁水下构件检测应符合下列要求：
1
遵守国家有关环境保护法规和标准；
2
制定水下构件检测安全作业规程；
3
制订通航航道水上交通组织方案。
3. 1. 2
I 类养护城市桥梁的水下构件应 3 年～5 年检测一次，II
类~V 类养护城市桥梁的水下构件应 6 年~10 年检测一次。宜根据
城市桥梁实际运行状况和结构类型、周边环境等适当增加检测次
数。
3. 1. 3
下列情况应进行城市桥梁水下构件的检测：
1
新建、改建或加固后单孔跨径大于 100m 的涉水桥梁及特
殊结构的涉水桥梁（I 类养护桥梁）、城市快速路上的涉水桥梁（II
类养护桥梁）、城市主干路上的涉水桥梁（III 类养护桥梁）；
2
桥梁结构检测中发现水下构件有异常的桥梁；
3
涉水旧桥在进行改造方案设计前；
4
遇超过设计洪水水位的洪水后；
5
遭受地震、撞击或其他异常情况而造成墩台基础损伤的涉
水桥梁；
6
经分析现有桥梁病害可能由水下构件受损引起时；
7
采用浅基础的桥梁，无法判断是否存在冲刷及掏空时。
3. 1. 4
城市桥梁水下构件检测人员应具备桥梁工程试验检测的
资格及相关检测经验；水下构件检测潜水员应持有潜水证，并应
3
在检测人员指导下开展工作。
3. 1. 5
水下构件编号及病害位置描述应符合本标准附录 A 的要
求。
3. 2
检测项目及检测方法
3. 2. 1
城市桥梁水下构件检测宜全数检测。当不具备全数检测条
件时，应注明未检测的构件或区域。
3. 2. 2
城市桥梁水下构件检测应包含以下内容：
1
表观缺损检测；
2
基础冲刷、掏空检测；
3
河床断面测量。
3. 2. 3
城市桥梁水下构件检测应根据检测项目、检测目的、构件
实际状况和现场具体条件选择适用的检测方法。
3. 2. 4
采用检测单位自行开发或引进的检测仪器以及检测方法，
在使用前应经具备相应资质的单位进行确认，确认的内容应满足
检测需要，并符合下列规定：
1
该仪器或方法必须通过技术鉴定，并具有一定的工程检测
实践经验；
2
该方法应与已成熟的方法进行比对试验，比对结果应为满
意；
3
检测单位应有相应的检测细则，并应提供测试误差或测试
结果的不确定度。
3. 3
检测方案
3. 3. 1
桥梁检测方案制定前，应进行资料收集和现场情况调查，
确定检测桥跨、检测内容和工作重、难点。
3. 3. 2
城市桥梁水下构件检测应根据目的和要求制定检测方案，
包括下列主要内容：
4
1
桥梁概况：桥梁基本信息、桥梁结构的勘察、设计、施工
及竣工资料、所在水域的水文资料、与水下构件相关的历次检测
及维修加固资料等；
2
检测目的；
3
水下构件编号描述；
4
检测所依据的标准及有关的技术资料；
5
检测项目、检测方法及测点布置；
6
检测实施步骤和工作进度计划；
7
检测人员和仪器设备；
8
安全、环境保护与质量保证措施和应急预案；
9
制定通航航道水上交通组织方案。
3. 4
检测工作流程
3. 4. 1
城市桥梁水下构件检测工作流程应按图 3. 4. 1 进行。
图 3. 4. 1 城市桥梁水下构件检测工作流程框图
5
4
表观缺损检测
4. 0. 1
表观缺损检测应包括下列内容：
1
混凝土结构包括混凝土剥落、露筋、钢筋锈蚀、空洞、孔
洞、冲蚀、腐蚀、裂缝等；
2
圬工砌体结构包括砌体破损、剥落、松动、变形、灰缝脱
落等；
3
钢结构包括构件涂层劣化、锈蚀、焊缝开裂、裂缝、螺栓
（铆钉）损失等；
4. 0. 2
表观缺损检测应在检测人员的指导下，采用潜水员、水下
机器人、水下检测船或其他专用平台抵近水下构件进行检测。受
潮汐影响的水下构件检测宜在低潮的时候进行。
4. 0. 3
表观缺损检测宜用钢直尺、钢卷尺、塞尺等仪器设备，测
量构件的表观缺损的范围和尺寸。
4. 0. 4
应按附录 B 在现场填写并核对桥梁水下构件表观缺损检
测资料。
4. 0. 5
表观缺损记录参数和精度宜满足表 4.0.5 的要求。
表 4. 0. 5
表观缺损现场记录参数和精度
序号 表观缺损类型 记录参数 精度要求
1 混凝土结构 混凝土剥落 面积 S=a×b a、b 均为 0.01m
2 露筋 面积 S=a×b a、b 均为 0.01m
3 钢筋锈蚀 面积 S=a×b a、b 均为 0.01m
6
续表 4. 0. 5
序号 表观缺损类型 记录参数 精度要求
4 空洞 面积 S=a×b 深度 H a、b 均为 0.01m
5 混凝土结构 孔洞 面积 S=a×b 深度 H 面积：a、b 均为 0.01m 深度：0.01m
6 冲蚀 面积 S=a×b a、b 均为 0.01m
7 腐蚀 面积 S=a×b a、b 均为 0.01m
8 裂缝 长度 L 宽度 W 长度：0.01m 宽度：0.01mm
9 表面水生物覆盖 面积 S=a×b a、b 均为 0.01m
10 圬工结构 砌体破损 面积 S=a×b 深度 H 面积：a、b 均为 0.01m 深度：0.01m
11 剥落 面积 S=a×b a、b 均为 0.01m
12 松动 面积 S=a×b a、b 均为 0.01m
13 变形 面积 S=a×b 位移 X 面积：a、b 均为 0.01m 位移：0.01m
14 灰缝脱落 面积 S=a×b a、b 均为 0.01m
15 表面水生物覆盖 面积 S=a×b a、b 均为 0.01m
16 钢结构 涂层劣化 面积 S=a×b a、b 均为 0.01m
17 锈蚀 面积 S=a×b a、b 均为 0.01m
18 焊缝开裂 长度 L 0.001m
7
续表 4. 0. 5
序号 表观缺损类型 记录参数 精度要求
19 裂缝 长度 L 0.001m
20 螺栓（铆钉）损失 数量 Q，百分比 P 1，1%
21 表面水生物覆盖 面积 S=a×b a、b 均为 0.01m
4. 0. 6
表观缺损检测应对各缺陷类型进行摄影记录，照片宜显示
出缺陷所处位置及局部特征，可采用清水箱、水下照明、成像声
呐等设备获取清晰影像。
4. 0. 7
表观缺损检测结果处理与数据分析应满足下列规定：
1
检测人员应现场对表观缺损记录表进行核对；
2
表观缺损检测应对检测结果进行统计；
3
对本次表观缺损检测发现的重点病害进行成因和发展趋
势分析。
8
5
基础冲刷及掏空检测
5. 1. 1
基础冲刷、掏空检测，可分为桩基础冲刷及掏空检测、浅
基础冲刷及掏空检测。
5. 1. 2
基础冲刷、掏空检测宜在枯水期进行。
5. 1. 3
基础冲刷检测应对基础周边水深进行测量。水深测量仪器
适用条件及精度要求应符合表 5. 1. 3 的要求。
表 5. 1. 3
水深测量仪器适用条件及精度要求
序号 测深仪器或工具 水深 H（m） 流速μ（m/s） 精度要求（m）
1 测深仪 ＞1 — 0.1
2 测深杆 0～4 — 0.1
3 测深锤 0～20 ＜0.5 0.1
注：水底树林和杂草丛生水域不适合使用测深仪。
5. 1. 4
基础冲刷测深点的布置，宜采用固定的径向网格模式，测
深点间距不大于1m，如图 5. 1. 4 所示。
5. 1. 5
浅基础掏空检测可采用测量杆、水下测距仪、钢卷尺等测
量掏空范围和尺寸，掏空面积如图 5. 1. 5 所示。
5. 1. 6
应按本标准附录 C 和附录 D 的要求，现场填写桥梁水
下构件基础冲刷检测记录表和基础掏空检测记录表。
5. 1. 7
基础冲刷及掏空检测结果处理与数据分析应符合下列规
定：
1
检测人员现场对基础冲刷检测记录表和基础掏空检测记
录表进行校核；
2
判断基础埋置深度是否满足设计时的最小埋置深度要求；
9
计算出掏空面积和占比，精确到 1%；
3
测量结果应与设计文件及历次检测数据进行比较，判断基
础局部冲刷和掏空的严重程度；
4
对本次基础冲刷及掏空检测发现的病害进行成因和发展
趋势分析。
（a）单桩基础
（b）群桩基础
10
（c）浅基础
图 5. 1. 4
基础冲刷测点布置示意图（单位：m）
（a）立面
（b）平面
图 5. 1. 5
浅基础掏空面积示意图
11
6
河床断面测量
6. 0. 1
河床断面测量基准点的设置应牢固可靠。
6. 0. 2
河床断面测量可采用测深仪、测深锤或测深杆等测深工
具。精度应满足本标准第 5.1.3 条的要求。
6. 0. 3
河床断面测线宜与桥梁走向平行，布置在桥梁中心线、桥
墩外缘线上、下游 50m 范围内，测点间距不大于 5m，如图 6. 0. 3
所示。
下游测线 河岸 河床断面测线 水流方向 d 3 d2
d1
桥墩外缘线
中心线测线
桥墩外缘线
上游测线 河床断面测线 测点 d1 d2
d3
≤5
d1——是上下游第一条河床断面测线到桥墩外缘线的距离；
d2——是上下游第二条河床断面测线到桥墩外缘线的距离；
d3——是相邻两条河床断面测线的距离。
图 6. 0. 3
河床断面测线布置示意图（单位：m）
6. 0. 4
应现场填写河床断面测量记录表。记录表应满足本标准附
录 E 的要求。
6. 0. 5
河床断面测量结果处理与数据分析应符合下列规定：
12
1
检测人员现场对河床断面测量记录表进行校核；
2
根据测线布置绘制河床断面图，并在图中明确基准点的位
置；
3
与以往数据对比，判断河床是否存在冲刷、淤积和变迁，
并进行成因和发展趋势分析。
13
7
水下构件缺损程度评定
7. 1
一般规定
7. 1. 1
水下构件缺损程度应按完好、轻微、中等、严重和危险五
个等级评定。
7. 1. 2
桥梁水下构件有下列情况之一，可将桥梁技术状况直接评
定为不合格或 D 级桥：
1
桥墩、桥台、桩基出现结构性断裂缝或裂缝有开合现象。
2
基础冲刷深度大于设计值。
3
基底冲刷面积达 20%以上或水下承重构件经冲刷后有效
截面面积减少 20%以上。
4
桥墩、桥台或基础不稳定，出现严重滑动、下沉、位移、
倾斜危及桥梁安全。
7. 2
水下构件缺损程度评定
7. 2. 1
混凝土构件缺损程度评定标准：
1 裂缝缺损程度应按表 7. 2. 1-1 评定。
2 剥落、露筋缺损程度应按表 7. 2. 1-2 评定。
3 空洞、孔洞缺损程度应按表 7. 2. 1-3 评定。
4 钢筋锈蚀缺损程度应按表 7. 2. 1-4 评定。
5 冲蚀缺损程度应按表 7. 2. 1-5 评定。
14
表 7. 2.1-1 裂缝缺损程度评定
缺损程度评定 缺损状况描述
定性描述
完好 无裂缝
轻微 构件出现的裂缝较少，未出现受力裂缝或沿主筋纵向裂缝，且裂 缝宽度不超过限值
中等 构件出现的裂缝较多，或出现受力裂缝，或沿主筋纵向裂缝，但 裂缝宽度不超过限值
严重 出现受力裂缝，或沿主筋纵向裂缝，且裂缝宽度超过限值
危险 出现较多受力裂缝，且裂缝宽度超过限值，其中多数裂缝已贯通
注：表中限值为恒载作用下的裂缝宽度限值，按《城市桥梁检测与评定技术规范》CJJ/T 233
取值。
表 7. 2.1-2 剥落、露筋缺损程度评定
缺损程 度评定 缺损状况描述
定性描述 定量描述
完好 无缺损 —
轻微 局部混凝土剥落、露筋 累计面积≤构件面积的 3%，单处面积≤ 0.5m2
中等 较大范围混凝土剥落、露 筋 累计面积>构件面积的 3%且≤构件面积的 10%，单处面积≤1.0m2
严重 大范围混凝土剥落、露筋 累计面积>构件面积的 10%，单处面积>1.0m2
表 7. 2.1-3 空洞、孔洞缺损程度评定
缺损程度评定 缺损状况描述
定性描述 定量描述
完好 无缺损 —
轻微 局部空洞、孔洞 累计面积≤构件面积的 3%，单处面积≤0.5m2
