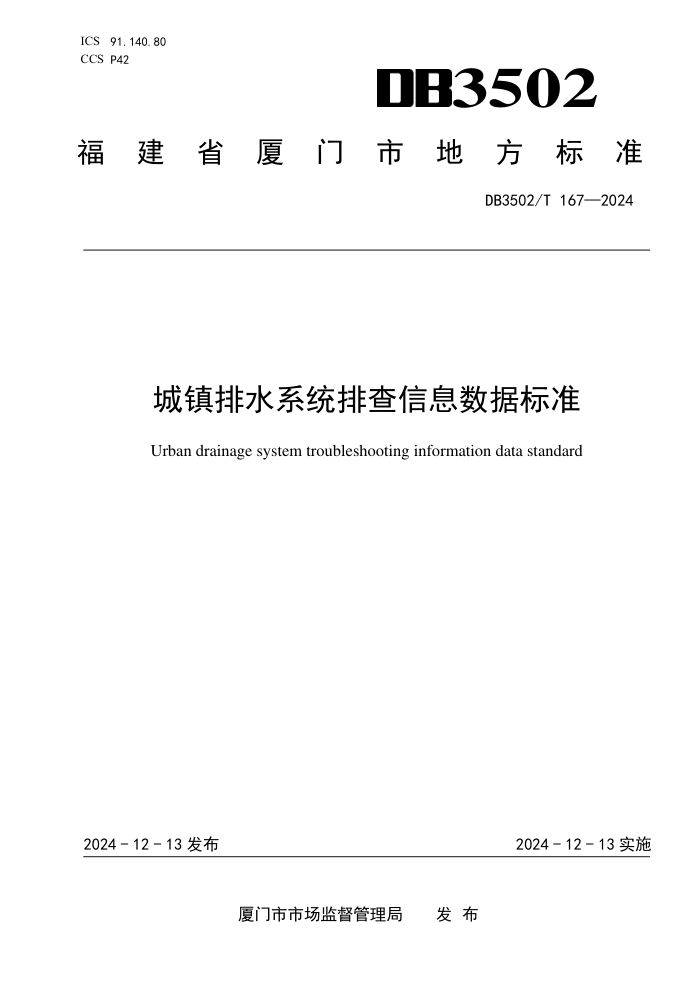

ICS 91.140.80
CCS P42 3502
福
建 省 厦 门 市 地 方 标 准
DB3502/T 167—2024
城镇排水系统排查信息数据标准
Urban drainage system troubleshooting information data standard
2024 - 12 - 13 发布
2024 - 12 - 13 实施
厦门市市场监督管理局 发 布
DB3502/T 167—2024
前 言
根据《厦门市市场监督管理局关于下达 2021 年厦门市地方标准制修订项目计划的通知》（厦市监标
准【2021】3 号）的要求，标准编制组总结近年来国内关于排水系统数据库的建设经验，参考相关标准
和研究，在广泛征求意见的基础上，制定了本标准。
本标准包括总则、术语、基本规定、数据库设计、数据建库、质量要求、数据更新、附录等。
本标准由厦门市市政园林局归口管理，厦门市城市规划设计研究院有限公司负责具体内容的解释工
作。执行过程中，如有意见和建议，请寄送至厦门市城市规划设计研究院有限公司（地址：厦门市思明
区体育路 95-17 号，邮箱：xmsghy@163.com），以供今后修订时参考。
本标准起草单位： 厦门市城市规划设计研究院有限公司
厦门市规划数字技术研究中心
厦门市污水处理设施高质量高标准建设指挥部办公室
思明区市政中心
天津大学建筑学院
中国安能集团第二工程局有限公司
福建省建筑科学研究院有限责任公司
南京市测绘勘察研究院股份有限公司
广州市天驰测绘技术有限公司福州分公司
厦门市龙舟管康科技有限公司
本标准主要起草人：陈 彪 陈炳凯 侯 雷 王 宁 钟伟平 佘 林 谢伟灿 邓 波
郭繁锦 林中奇 黄黛诗 谢鹏贵 张永命 旷小军 吴 甜 邹 俊
张睿多 陈秀丽 田 健 王志超 丁锶湲 王晖晖 张 朔 张洪杰
郑益斌 林土木 施泽凯 文奇福 陈志东 陈俊宇 黄铭钊
本标准主要审查人：欧阳永金 李益勤 洪永福 陈建平 林大滨
I
DB3502/T 167—2024
目
次
1 总则 ................................................................................. 1
2 术语 ................................................................................. 2
3 基本规定 ............................................................................. 3
4 数据库设计 ........................................................................... 5
5 数据建库 ............................................................................. 6
6 质量要求 ............................................................................. 8
7 数据更新 ............................................................................. 9
附 录 A （规范性） 城镇排水系统数据表 ............................................. 10
附 录 B （资料性） 城镇排水系统运行维护管理数据表说明 ............................. 49
附 录 C （资料性） 数据存储类型说明 ............................................... 50
附 录 D （资料性） 城镇排水系统常见拓扑问题类型及处理方法 ......................... 51
本标准用词说明 ........................................................................ 52
引用标准名录 .......................................................................... 53
条文说明 .............................................................................. 54
II
DB3502/T 167—2024
Contents
1 General Provisions .................................................................. 1
2 Terms ............................................................................... 2
3 Basic Provisions .................................................................... 3
4 Database Design ..................................................................... 5
5 Database Building ................................................................... 6
6 Quality Requirements ................................................................ 8
7 Data Update ......................................................................... 9
Appendix A Data Sheet of Urban Drainage Facilities ................................... 10
Appendix B Description of Operation, Maintenance and Management Data Sheet
of Urban Drainage Facilities ......................................................... 49
Appendix C Data Storage Type Description ............................................. 50
Appendix D Types of Common Topological Problems in
Urban Drainage Facilities and Solutions .............................................. 51
Description of Words Used in This Standard ........................................... 52
List of Reference Standards .......................................................... 53
Explanation of Provisions ............................................................ 54
III
DB3502/T 167—2024
1 总则
1.0.1 为规范城镇排水系统溯源排查信息数据成果，统一相关技术要求，确保排查成果
数据的统一、完整，依据国家、省、市相关规范要求，制定本标准。
1.0.2 本标准适用于厦门市城镇排水系统管网排查成果数据的建库及管理工作。
1.0.3 本标准规定了厦门市城镇排水系统排查数据空间库的设计、数据建库、质量要求
和数据更新等内容。
1.0.4 排水系统数据库建设除应符合本标准外，尚应符合国家、行业、福建省和厦门市
现行有关标准的规定。
1
DB3502/T 167—2024
2 术语
2.0.1 城镇排水系统 urban drainage system
城镇区域内排水的收集、输送、水质的处理和排放等设施以一定方式组合成的总体。
2.0.2 城镇排水系统数据 data of urban drainage system
按照一定规则采集和组织描述排水设施的空间数据、属性数据、运行维护管理数据的
基础信息数据。
2.0.3 空间数据 spatial data
表示地理实体的位置、形态、大小和分布特征以及几何类型的数据。
2.0.4 属性数据 attribute data
描述地理现象的非空间特征数据。
2.0.5 排水分区 drainage zone
由排水管渠相对独立汇集排放的区域。
2.0.6 运行维护管理数据 operations and maintenance management data
指排水设施运行、维护管理过程中的检测信息、监测信息、养护信息等数据。
2.0.7 标识码 identification code
在要素分类的基础上，用以对某一类数据中某个实体进行唯一标识的代码。
2
DB3502/T 167—2024
3 基本规定
一般规定
3.1.1 城镇排水系统分为排水分区、排水管网、排水设施和其他设施。
3.1.2 城镇排水系统数据的几何精度和属性精度应与数据源保持一致。
3.1.3 城镇排水系统数据库应按照统一的数据规范，要素类、要素内容、要素属性值应
完整，无遗漏、多余或重复。
3.1.4 要素类（如数量、名称、内容等）、属性项（如字段名称、类型、顺序等）定义
应符合附录 A 要求，要素点、线、面等表示方式及关系应正确。
3.1.5 城镇排水系统数据应采用通用的地理信息系统数据格式或空间数据库进行存储和
管理，便于数据共享和交换。
3.1.6 城镇排水系统数据的平面坐标系应采用厦门 92 坐标系。高程基准应使用 1985 国
家高程基准，时间基准应使用北京时间、公元纪年。
编码规则
3.2.1 每个排水要素应按统一规则设定唯一的标识码。
3.2.2 城镇排水要素标识码为层次码结构，由四层共十七位阿拉伯数字组成，代码结构
详见图 3.2.2。其中，第一层为“行政区域代码”，按《中华人民共和国行政区划代码》
GB/T 2260 的有关规定执行；第二层和第三层分别为设施“大类代码”和“小类代码”，
应按本标准表 3.3.2 的规定执行；第四层为“流水号”，应从 0000001 开始顺序编码。
□□□□□□ □□ □□ □□□□□□□
第四层 流水号
第三层 小类代码
第二层 大类代码
第一层 行政区划代码
图 3.2.2 排水要素标识码结构示意
3.2.3 城镇排水系统更新或维护后，原来的要素标识码应保持不变，新增设施按照行政
区域内最大的流水号继续编码。在线监测点仪器设备的更新，其标识码应保持不变。
3.2.4 城镇排水设施废除后，其标识码应予以保留。
3.2.5 城镇排水系统的运行维护管理数据表应符合本标准附录表 B 的规定，数据标识码
在其数据表中应是唯一的，并应按入库的先后顺序从小到大进行编码。
3
DB3502/T 167—2024
要素分类
3.3.1 城镇排水系统要素的几何类型，应符合表 3.3.1 的要求。
表 3.3.1 城镇排水设施要素几何类型
类型 说明 举例
点 各种点状要素，包括无向点、有向点 检查井
线 各种线状要素，包括简单线、复合线 排水管
面 由闭合线构成的面状要素 湖泊
3.3.2 城镇排水系统按层次关系依次分为：大类、小类，各类设施分类、代码、几何类
型及对应的数据表名称应符合表 3.3.2 的规定。
表 3.3.2 城镇排水系统的分类代码及数据表说明
大类代码 大类名称 小类代码
01 排水分区 01
02 排水管网 01
02
03
04
05
06
03 排水设施 01
02
03
04
05
06
11 其他设施 01
02
03
04
05
06
07
08
4
小类名称 几何类型 数据表名称
排水分区 面 PS_SYSTEM
检查井 点 PS_MANHOLE
排水管 线 PS_PIPE
排水渠 线 PS_CONDUIT
雨水口 点 PS_COMB
排放口 点 PS_OUTFALL
其他节点 点 PS_NODE
排水泵站 面 PS_PUMPSTATION
截流设施 点 PS_INTERCEPTION
调蓄设施 点 PS_RETENTION
溢流堰 点 PS_WEIR
闸门 点 PS_GATE
阀门 点 PS_VALVE
易涝区 面 PS_FLOOD
河道 线 PS_RIVER
湖泊 面 PS_LAKE
河段 面 PS_RIVERSEGMENT
排水户 点/面 PS_DISCHARGER
污水处理厂 面 PS_WWTP
监测点 点 PS_MONITOR
检测信息点 点 PS_DETECT
DB3502/T 167—2024
4 数据库设计
4.0.1 数据库设计应在方法试验的基础上进行。
4.0.2 数据库设计应遵循以下原则：
1 实用性原则：数据库建设应在技术指标、标准体系、数据模型等方面，满足城镇排水系统信息
化管理的要求；
2 先进性原则：应利用当前先进、实用的技术手段，采用成熟的设计方案、技术标准对数据进行
管理；
3
现势性原则：数据库的建设应采用最新的城镇排水系统信息和基础地理信息数据，并建立更新
维护机制；
4
安全性原则：数据库设计、建立、管理、维护等方面应建立严格有效的安全与保密措施；
5
扩展性原则：数据库设计应预留足够的扩展空间以满足未来的扩展需要。
4.0.3 城镇排水系统数据库应采用空间数据库管理几何数据和属性数据。
4.0.4 城镇排水系统数据应设计数据属性表结构，并确定字段数量、字段名称、字段类
型、字段长度、小数位数、完整性约束、域值等。数据属性表结构见附录 A。
4.0.5 城镇排水系统数据属性字段数量可根据实际需要在现有基础上扩展，扩展的字段
名称或其语义不应与所在数据表中已有的字段名称或语义重复，已有的字段、字段类型不
应重新定义，已有字段的字段长度、小数位数可根据实际需要扩充。
4.0.6 城镇排水系统数据库应根据设计选择空间数据库平台，数据库平台应符合下列规
定：
1
支持矢量、栅格空间数据结构；
2
具备空间数据管理能力；
3
具备数据备份与恢复功能；
4
运维便捷、安全高效。
5
DB3502/T 167—2024
5 数据建库
5.0.1 数据建库应按数据准备、数据处理、数据检查、数据入库等步骤实施。
5.0.2 数据准备应包括排水系统排查整理的各类调查信息表、图形数据和附件。
5.0.3 数据处理应包括资料整理、图形转换及分层、构面处理、属性赋值、附件整理等。
1
资料整理包括空间数据和属性数据整理，不同数据来源中同一设施的空间或者属性信息不一致
时，应进行数据比对并验证；
2
当排水设施数据的平面坐标和高程基准不符合本标准规定时，应进行相应的转换或校正；
3
对按本标准收集的数据，如数据格式与数据库不一致，应先进行转换及分层，分层应按表 4.3.2
要求，对于包含空间信息的图片，应以已有地形图为基准进行地理配准，人工绘制要素并提取
属性信息；
4
对按本标准普查后汇交的数据，应建立数据项的映射关系，导入数据库中相应的数据表；
5
对转换后的面状要素数据应进行构面处理；
6
对要素进行属性赋值及编码，编码应符合表 4.3.2 要求；
7
附件文件夹名字应与对应的要素标识码一致。
5.0.4 数据检查包括数据入库前检查、数据入库检查、数据入库后检查，应按下列规定
执行：
1
数据入库前检查：检查内容应包括但不限于数学基础、数据格式、属性结构、空间位置、空间
拓扑、命名规范等。对不符合建库要求的数据，应按照一定工作程序和质量要求进行修正；
2
数据入库检查：检查内容应包括但不限于数学基础、数据格式、空间拓扑和属性结构的正确性，
数据项的完整性和命名的正确性，以及数据内容的完整性等；
3
数据入库后检查：数据是否存放在规定的数据表中，入库后数据是否完整，数据是否重复入库
和数据拼接是否无缝等内容。
5.0.5 数据入库前，应对数据的完整性、异常值、拓扑关系进行校核。
5.0.6 数据检查的方式包括人工校核和系统自动检查，宜优先采用系统自动检查。
5.0.7 数据的完整性检查应包括下列内容：
1
检查数据表中的各项数据填写是否完整，并补充缺失数据内容；
2
对排水泵站、截流设施、调蓄设施、闸阀等重要设施的信息与当地排水管理部门提供的信息一
致性进行核查；
3
定期对新增的各类数据表的完整性进行复查。
5.0.8 数据的异常值检查应包括下列内容：
1
根据要素的相对空间位置，对各类要素空间属性数据的合理性进行校核；
2
根据排水系统的建设情况，确定设施的尺寸、高程、埋深等数值型数据的上下限范围，对超出
上下限范围的数据进行校核；
3
对于发现的异常值，应进行甄别处理。对通过人工经验不能确认的，应重新进行现场勘查；对
6
DB3502/T 167—2024
因不可抗力因素无法进行现场勘查的，应通过相关资料佐证或上下游分析等方法进行判别；
4
仪表的检测数据值应进行检测超出限制判断。
5.0.9 数据的拓扑关系检查应包括下列内容：
1
按本标准附录 D 的规定对常见拓扑问题进行检查，通过现场勘查、人工经验判断等方式对发现
的问题进行核实与处理，并对拓扑关系进行全面验证；
2
核查排水管渠的起止编码是否包含在对应设施类型的属性表中；对排放口、泵站等关键点进行
上下游分析，核查其上下游的节点、管线是否连通；
3
核查排放口的受纳水体编号是否包含在河道、湖泊等受纳水体的数据表中；对河道桩号点进行
上游分析，核查其上游河道与排放口是否连通；
5.0.10 对检查验证通过后的数据进行入库时，应保留相应的入库日志。
7
DB3502/T 167—2024
6 质量要求
6.0.1 数据质量应采用质量元素描述。数据质量元素应包括数据完整性、逻辑一致性等
内容。
6.0.2 数据应涵盖建库所需的所有内容和要素，不应有遗漏，应减少数据冗余。
6.0.3 要素分类代码、数据结构、属性和要素间应符合统一的体系规则，属性数据项的
取值应在值域的界定范围内，数据存储应与数据结构及规定格式应保持一致，要素之间的
拓扑关系应正确且保持一致。
6.0.4 数据库中排水设施数据的位置精度及基础地理空间数据的位置精度应满足《城市
地下管线探测技术规程》（CJJ 61）的精度要求。
6.0.5 要素的属性项及其名称、类型、长度、顺序、属性值应完整、正确且保持一致。
8
DB3502/T 167—2024
7 数据更新
一般规定
7.1.1 对城镇排水设施库应建立动态更新机制，及时存储新建、改建或变化的排水设施
数据。
7.1.2 城镇排水设施数据更新入库前，应按本标准规定进行数据处理。
更新频率
7.2.1 城镇排水系统数据应定期更新，其中重点区域或重要的排水设施数据应实时进行
数据更新，非重点区域数据更新的周期不宜超过六个月。
7.2.2 对通过在线采集实时传输的排水设施运行维护管理数据，应实时进行数据更新。
质量检查
7.3.1 更新的城镇排水系统数据应在检查后及时与原有数据进行整合。
7.3.2 整合后的数据应按本标准第 5.0.5 规定进行数据完整性、异常值、拓扑关系检查。
7.3.3 检查出的各类问题应及时反馈至数据提供方进行校核、整改。
9
DB3502/T 167—2024
A A
附 录 A
（规范性）
城镇排水系统数据表
城镇排水系统数据采集内容及格式应符合本附录 A 的规定，数据表中的字段类型说明详见附录 C。
表 A.0.1 排水分区数据表
序号 字段名称 中文名称 字段类型 字段长度 约朿/条件 值域或说明
1 SystemID 排水分区标识码 字符型 17 M 唯一编码
2 Name 分区名称 字符型 100 M 排水分区的名称
3 System_Type 系统类型 整型 M 1-雨水；2-污水；3-合流； 4-其他
4 ServiceArea 汇水面积 浮点型 10,2 M 排水分区的覆盖总面积，单 位：公顷
5 ServicePopulation 服务人口数 整型 O 排水系统的服务人口数
6 Runoff_Coeff 径流系数 浮点型 3,2 O 排水系统的径流系数
7 Design_RTP 设计重现期 整型 O 排水系统的设计重现期，单 位：年
8 Est_Unit 记录建立单位 字符型 60 M 创建该条记录的负责单位
9 Org_Unit 数据维护单位 字符型 60 M 数据维护更新的负责单位
10 CoorSystem 平面坐标系 字符型 60 M 数据采用的平面坐标系
11 ElevSystem 高程基准 字符型 30 M 数据采用的高程基准
12 DrainSystem 排水体制说明 字符型 200 O 补充说明该排水系统的现 状
13 Est_Date 记录建立日期 日期型 M 格式：yyyy-MM-dd，记录创 建的日期
14 Update_Date 最后修改日期 日期型 M 格式：yyyy-MM-dd，最后一 次修改的日期
15 Remark 备注 字符型 255 O 其他需要说明的情况
注:M—必选；O—可选;C—条件必选
表 A.0.2 检查井数据表
序号 字段名称 中文名称 字段类型 字段长度 约朿/条件 值域或说明
1 ManholeID 检查井标识码 字符型 17 M 唯一编码
2 SystemID 排水分区标识码 字符型 17 M 唯一编码
3 Government_authorities 主管部门 字符型 60 M
4 Construction_Unit 建设单位 字符型 60 O 建设单位的名称
10
DB3502/T 167—2024
续表 A.0.2
序号 字段名称 中文名称 字段类型 字段长度 约朿/条件 值域或说明
5 Ownership_Unit 权属单位 字符型 60 O 产权单位的名称
6 Report_Unit 填报单位 字符型 60 M 数据填报单位
7 Reconnoitre_Unit 勘察单位 字符型 60 O
8 Design_Unit 设计单位 字符型 60 O
9 Constr_Unit 施工单位 字符型 60 O
10 Run_Unit 运管单位 字符型 60 O
11 Franchising_Unit 特许经营单位 字符型 60 O
12 Construction_Age 建成日期 日期型 O 格式：yyyy-mm-dd
13 Survey_Date 探测日期 日期型 M 格式：yyyy-MM-dd，现 场探测具体日期
14 Record_Date 数据获取日期 日期型 M 格式：yyyy-MM-dd，数 据来源日期
15 Report_Date 填报日期 日期型 M 格式：yyyy-MM-dd，数 据填报日期
16 X_Coor 坐标 X 浮点型 12,3 M
17 Y_Coor 坐标 Y 浮点型 12,3 M
18 Surface_Elev 地面高程 浮点型 7,3 M 井盖所处位置的地面 高程，单位：米
19 Depth 检查井井深 浮点型 6,3 M 检查井深度，单位：米
20 Manhole_Category 检查井类别 整型 M 1-雨水；2-污水；3- 合流；4-其他
21 Manhole_Type 检查井类型 整型 M 1-检查井；2-接户井； 3-闸阀井；4-溢流井； 5-倒虹井；6-透气井； 7-压力井；8-检测井； 9-拍门井；10-截流井； 11-水封井；12-跌水 井；13-其它
22 Manhole_Style 检查井形式 整型 M 1-一通；2-二通直；3- 二通转；4-三通；5- 四通；6-五通；7-五通 以上
23 DataSource 数据来源 整型 M 1-现场探测；2-竣工 图；3-设计图；4-人工 估计；5-其他
11
DB3502/T 167—2024
续表 A.0.2
序号 字段名称 中文名称 字段类型 字段长度 约朿/条件 值域或说明
24 Addi_Fac 附属物描述 字符型 100 M 对井内的防坠网、梯 子、压力盖板等附属 物进行描述，如井内 为空，填写“无”
25 Road_Name 所在道路名称 字符型 30 M 设施所在道路名称、 机关企事业单位名 称、小区名称、城中 村名称、村庄名称等
26 Cov_Material 检查井井盖材质 整型 M 1-灰口铸铁；2-球墨 铸铁；3-铸钢；4-轧 制钢；5-聚合物；6- 填充增强材料；7-钢 纤维混凝土；8-钢筋 混凝土；9-下沉式； 10-其他
27 Cov_Shape 井盖形状 整型 M 1-圆形；2-三角形； 3-矩形；4-其它
28 Cov_Intensity 井盖强度等级 整型 M 1-A15；2-B125； 3-C250； 4-D400;5-E600; 6-F900
29 Cov_Dimen1 井盖尺寸 1 浮点型 5,3 M 井盖为圆形时填写 直径，井盖为三角形 时填写边长 1，井盖 为矩形时填写长边， 单位：米
30 Cov_Dimen2 井盖尺寸 2 浮点型 5,3 O 井盖为三角形时填 写边长 2，井盖为矩 形时填写短边，单 位：米
31 Cov_Dimen3 井盖尺寸 3 浮点型 5,3 O 井盖形状为三角形 时填写边长 3，单位： 米
32 Cov_Thickness 井盖厚度 浮点型 5,3 O 井盖厚度，单位：米
33 Neck_Height 井脖高度 浮点型 6,3 O 单位：米
34 Neck_Length 井脖长度 浮点型 5,3 O 单位：米
35 Neck_Width 井脖宽度 浮点型 5,3 O 单位：米
12
DB3502/T 167—2024
续表 A.0.2
序号 字段名称 中文名称 字段类型 字段长度 约朿/条件 值域或说明
36 Chamber_Type 井室类型 字符型 20 O 井室的类型说明
37 Chamber_Length 井室长度 浮点型 5,3 O 单位：米
38 Chamber_Width 井室宽度 浮点型 5,3 O 单位：米
39 Chamber_Height 井室高度 浮点型 6,3 O 单位：米
40 Survey_WaterDepth 探测时水深 浮点型 6,3 O 现场探测时，检查井水深， 单位：米
41 Survey_SediDepth 探测时泥深 浮点型 6,3 O 现场探测时，检查井底部 淤积物的深度。单位：米
42 Bottom_Style 井底形式 整型 M 1-平底；2-流槽；3-落底； 4-其它
43 Junc_Class 检查井等级 整型 M 1-主井（主管上的井）； 2-附井（接户井；过渡井）； 3-其他
44 Status 设施状态 整型 M 1-完整；2-损坏；3-未启 用；4-待废；5-已废；6- 其他
45 Antifall_Style 防坠形式 整型 M 1-防坠网；2-防坠栏杆； 3-防坠井盖；4-防坠隔板； 5-无防坠措施；6-其他
46 HybJunction 是否混接 整型 M 0-否；1-是
47 Connected 连通状况 整型 M 0-否；1-是
48 HybJun_Flow 混接流量 浮点型 7,3 O 混接流量描述，单位：立 方米/时
49 HybJun_Quality 混接水质 整型 O 1-清澈；2-混浊；3-刺激 气体；4-黑臭水体
50 Dischargers 接入的排水户数 量 整型 O 接入该检查井的排水户或 排水单元数量
51 Ownership 管理归属 整型 O 1-市政；2-小区；3-单位； 4-其他
52 File_Relation 溯源档案关联 字符型 17 O 与溯源排查相关照片和视 频编码
53 Pipe_Type 排水区域类型 整型 M 1-市政排水；2-建筑与小 区排水；3-城中村排水； 4-工业排水；5-其他
54 Repair_method 修复方式 字符型 50 O
55 Remark 备注 字符型 255 O 相关事项说明
注:M—必选；O—可选;C—条件必选
13
DB3502/T 167—2024
表 A.0.3 排水管数据表
序号 字段名称 中文名称 字段类型 字段长度 约朿/条件 值域或说明
1 PipeID 排水管标识码 字符型 17 M 唯一编码
2 SystemID 排水分区标识码 字符型 17 M 唯一编码
3 Pipe_Category 管道类别 整型 M 1-雨水；2-污水；3- 合流；4-其他
4 Government_authoritie s 主管部门 字符型 60 M
5 Construction_Unit 建设单位 字符型 60 O 建设单位的名称
6 Ownership_Unit 权属单位 字符型 60 O 产权单位的名称
7 Report_Unit 填报单位 字符型 60 M 数据填报单位
8 Reconnoitre_Unit 勘察单位 字符型 60 O
9 Design_Unit 设计单位 字符型 60 O
10 Constr_Unit 施工单位 字符型 60 O
11 Run_Unit 运管单位 字符型 60 O
12 Franchising_Unit 特许经营单位 字符型 60 O
13 Construction_Age 建成日期 日期型 O 格式：yyyy-MM-dd
14 Start_date 开始使用日期 日期型 O 格式：yyyy-MM-dd
15 Design_date 设计报出日期 日期型 O 格式：yyyy-MM-dd
16 Record_Date 数据获取日期 日期型 M 格式：yyyy-MM-dd，数 据来源日期
17 Report_Date 填报日期 日期型 M 格式：yyyy-MM-dd，数 据填报日期
18 In_JuncID 起点编码 字符型 17 M 对应起点类型标识码 （排水户、雨水口、检 查井、其他节点、排水 泵站、截流设施、调蓄 设施、溢流堰、闸门、 阀门等）
19 Out_JuncID 终点编码 字符型 17 M 对应终点类型的标识 码（雨水口、检查井、 排放口、其他节点、排 水泵站、截流设施、调 蓄设施、溢流堰、闸门、 阀门、污水处理厂等）
20 StartX 管起点坐标 X 浮点型 12,3 M 排水管起点 X 坐标
21 StartY 管起点坐标 Y 浮点型 12,3 M 排水管起点 Y 坐标
14
DB3502/T 167—2024
续表 A.0.3
序号 字段名称 中文名称 字段类型 字段长度 约朿/条件 值域或说明
22 EndX 管终点坐标 X 浮点型 12,3 M 排水管终点 X 坐标
23 EndY 管终点坐标 Y 浮点型 12,3 M 排水管终点 Y 坐标
24 Pipe_Length 管道长度 浮点型 12,3 M 单位：米
25 In_Elev 起点管底高程 浮点型 7,3 M 管道起点的内底部高程，单 位：米
26 Out_Elev 终点管底高程 浮点型 7,3 M 管道终点的内底部高程，单 位：米
27 In_Depth 起点埋深 浮点型 7,3 M 起点的埋深，单位：米
28 Out_Depth 终点埋深 浮点型 7,3 M 终点的埋深，单位：米
29 ShapeType 断面形式 整型 M 1-圆形；2-梯形；3-矩形； 4-其它
30 InvertSilphon 是否倒虹管 整型 M 0-否；1-是
31 Shape_Data1 断面数据 1 浮点型 5,3 M 断面形式为圆形时填写直 径，断面形式为其它形式时 填写管道断面的最大垂直 高度，单位：米
32 shape_data2 断面数据 2 浮点型 5,3 O 断面形式为矩形时填写宽 度，断面形式为梯形时填写 底部宽度，断面形式为三角 形时填写顶面宽度，断面形 式为椭圆形时填写最大宽 度，单位：米
33 shape_data3 断面数据 3 浮点型 5,3 O 断面形式为梯形时填写左 侧边坡度系数(横纵比)
34 shape_data4 断面数据 4 浮点型 5,3 O 断面形式为梯形时填写右 侧边坡度系数(横纵比)
35 Material 管材 整型 M 0-焊接钢管；1-无缝钢管； 2-灰口铸铁管；3-球墨铸铁 管；4-混凝土管；5-玻璃钢 管；6-PVC 管；7-PE 管；8- 其它
36 DataSource 数据来源 整型 M 1-现场探测；2-竣工图；3- 设计图；4-人工估计；5-其 他
37 Road_Name 所在道路名称 字符型 30 M 设施所在道路名称、机关企 事业单位名称、小区名称、 城中村名称、村庄名称等
38 Pressure_Type 管网压力 整型 M 0-否；1-是
15
DB3502/T 167—2024
续表 A.0.3
序号 字段名称 中文名称 字段类型 字段长度 约朿/条件 值域或说明
39 Flow 流量 浮点型 12,3 O 单位：立方米/秒
40 Wall_Thickness 壁厚 浮点型 3,1 O 单位：毫米
41 Liner_Material 管道衬里材质 整型 O 1-水泥砂浆；2-塑料；3-金 属；4-复合材料；5-其它
42 Liner_Thickness 衬里厚度 浮点型 3,1 O 单位：毫米
43 Joint_Type 管道接口形式 整型 O 1-柔性接口；2-刚性接口； 3-半柔性半刚性接口
44 Pipe_Slope 管道坡度 浮点型 5,5 O （起点管底高程-终点管底 高程）/管道投影长度
45 Shape_Area 断面面积 浮点型 5,2 O 管道横断面面积；单位：平 方米
46 SelfWashing 是否有自冲洗设 备 整型 O 0-否；1-是
47 RainSewaMix 雨污合流 整型 M 0-否；1-是
48 OriginStruc 原始结构状态 整型 O 1-暗接；2-暗井；3-弯斗； 4-倒虹；5-轴线偏移；6-井 盖埋没；7-变形；8-变径； 9-其它
49 Constr_Method 敷设方式 整型 O 0-直埋管道；1-方沟；2-明 装；3-其它
50 Trenchless_Method 非开挖维修方式 整型 O 1-点状；2-整体
51 Status 设施状态 整型 M 1- 完整；2-损坏；3-未启 用； 4-待废；5-已废；6-其他
52 FlowDirect 排水流向 整型 M 0-起点到终点；1-终点到起 点
53 Ownership 管理归属 整型 M 1-市政；2-小区；3-单位； 4-其他
54 Pipe_Type 排水区域类型 整型 O 1-市政排水；2-建筑与小区 排水；3-城中村排水；4-工 业排水；5-其他
55 Check_Type 溯源问题类型 整型 M 1-功能性问题；2-结构性问 题；3-无问题；4-其它（井 内或管内有电缆、其它要素 内穿及水位过高等）；5-未 检测
56 Defect_name 缺陷名称 字符型 50 O
57 Defect_Data 缺陷分值 整型 O
16
DB3502/T 167—2024
续表 A.0.3
序号 字段名称 中文名称 字段类型 字段长度 约朿/条件 值域或说明
58 Defect_Length 缺陷距离 浮点型 7,2 O
59 Defect_Grade 缺陷等级 整型 O 1-轻微缺陷；2-中等缺陷； 3-严重缺陷；4-重大缺陷
60 Check_Describe 溯源问题描述 字符型 200 O 具体问题描述
61 Check_Rectify 溯源问题整改 字符型 100 O 溯源排查问题整改的情况
62 File_Relation 溯源档案关联 字符型 17 M 与溯源排查相关照片和视 频编码
63 Repair_method 修复方式 整型 O 0-开挖；1-非开挖
64 Fix_length 修复长度 浮点型 5,2 O 单位：米
65 Remark 备注 字符型 255 O 相关事项说明
注:M—必选；O—可选;C—条件必选
表 A.0.4 排水渠数据表
序号 字段名称 中文名称 字段类型 字段长度 约朿/条件 值域或说明
1 ConduitID 排水渠标识码 字符型 17 M 唯一编码
2 SystemID 排水分区标识码 字符型 17 M 唯一编码
3 Conduit_Category 渠道类别 整型 M 1-雨水；2-污水；3-合 流；4-其他
4 Conduit_Style 渠道类型 整型 M 1-明渠；2-暗渠
5 Government_authori ties 主管部门 字符型 60 M
6 Construction_Unit 建设单位 字符型 60 O 建设单位的名称
7 Ownership_Unit 权属单位 字符型 60 O 产权单位的名称
8 Report_Unit 填报单位 字符型 60 M 数据填报单位
