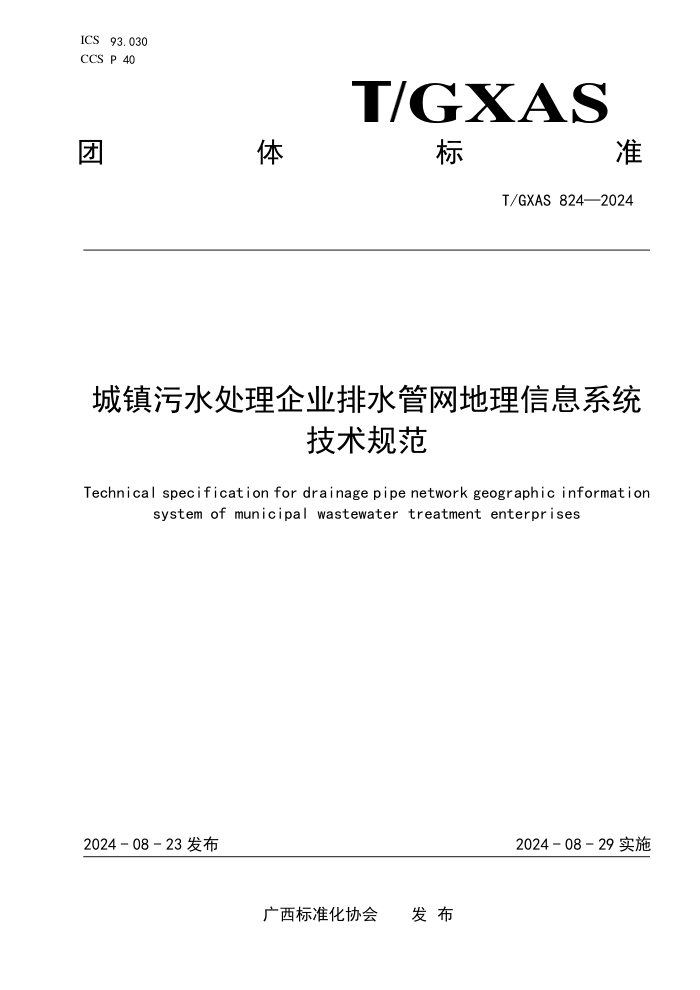

ICS 93.030
CCS P 40 体 GXAS 准
团 标
T/GXAS 824—2024
城镇污水处理企业排水管网地理信息系统
技术规范
Technical specification for drainage pipe network geographic information
system of municipal wastewater treatment enterprises
2024 - 08 - 23 发布
2024 - 08 - 29 实施
广西标准化协会 发 布
T/GXAS 824—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 3
2 规范性引用文件 ..................................................................... 3
3 术语和定义 ......................................................................... 3
4 缩略语 ............................................................................. 4
5 基本要求 ........................................................................... 4
6 需求分析 ........................................................................... 5
7 总体设计 ........................................................................... 5
8 数据管理 ........................................................................... 6
9 基础功能 ........................................................................... 7
10 业务功能 .......................................................................... 9
11 运行环境 ......................................................................... 11
12 系统运维 ......................................................................... 12
附录 A（资料性） 排水管网数据分层 .................................................... 13
附录 B（资料性） 排水管网数据结构 .................................................... 14
参考文献 ............................................................................. 16
I
T/GXAS 824—2024
前
言
本文件参照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由广西壮族自治区智慧水务工程研究中心提出并宣贯。
本文件由广西标准化协会归口。
本文件起草单位：广西北投环保水务集团有限公司、武汉众智鸿图科技有限公司、清华大学深圳国
际研究生院、中国科学院生态环境研究中心、光大环境科技（中国）有限公司、广东盈峰科技有限公司、
北京市市政工程设计研究总院有限公司、湖南省建筑科学研究院有限责任公司、深圳市水务规划设计院
股份有限公司、中国市政工程中南设计研究总院有限公司、南宁市建筑规划设计集团有限公司、南宁市
勘测设计院集团有限公司、中国轻工业南宁设计工程有限公司、桂林电子科技大学、广西科学院、广西
交科集团有限公司、广西交通设计集团有限公司、广西工业设计集团有限公司、华蓝（设计）集团有限
公司、广西泽霖环保水务有限公司、上海威派格智慧水务股份有限公司、苏州君杰水务科技有限公司、
广西防城港北投环保水务有限公司、广西北海北投环保水务有限公司、广西上善若水发展有限公司。
本文件主要起草人：蒋严波、韦纯忠、许峰、韦峰、申学安、蔚阳、王长兵、张源翀、管运涛、戈
燕红、王国栋、戴明华、周满林、张俊亚、李游、尹华升、张宏伟、韩崔燕、许睿、黄慨、杨云安、杜
剑平、蒋加林、赵宇、寇殿良、刘存莉、吴聪、陆丽、蒋颜平、李振华、李德勇、卢文宝、宫志杰、罗
皓百、林勇、凌威、骆威宇、王波、郑恺原、朱逸飞、朱高俊、劳静丹、王珏、张樱荠、黄伟平、林尉
伦、刘相阳、邓轩。
II
T/GXAS 824—2024
城镇污水处理企业排水管网地理信息系统技术规范
1 范围
本文件界定了城镇污水处理企业排水管网地理信息系统（简称“系统”）技术涉及的术语和定义、
缩略语，规定了基本要求、需求分析、总体设计、数据管理、基础功能、业务功能、运行环境、系统运
维的要求。
本文件适用于城镇污水处理企业排水管网地理信息系统的设计、建设、运行、管理和维护。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 9385 计算机软件需求规格说明规范
GB/T 13923 基础地理信息要素分类与代码
GB/T 17798 地理空间数据交换格式
GB/T 18578 城市地理信息系统设计规范
GB/T 22239 信息安全技术 网络安全等级保护基本要求
GB/T 22240 信息安全技术 网络安全等级保护定级指南
GB/T 30320 地理空间数据库访问接口
GB/T 51187 城市排水防涝设施数据采集与维护技术规范
CH/T 1035 地理信息系统软件验收测试规程
CH/T 1036 管线要素分类代码与符号表达
CH/T 9007 基础地理信息数据库测试规程
CJJ 61 城市地下管线探测技术规程
CJJ/T 269 城市综合地下管线信息系统技术规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
城镇污水处理企业排水管网地理信息系统 drainage pipe network geographic information
system of municipal wastewater treatment enterprises
在计算机软件、硬件及网络环境支持下，利用地理信息系统技术，将排水管网数据按其空间位置及
属性进行输入、处理、存储、检索、分析和表达的系统。
[来源：CJJ/T 100—2017，2.1.4，有修改]
3.2
排水设施数据 drainage facilities data
排水设施的空间数据及相关属性数据。
3.3
基础功能层 basic functional layer
为满足不同类型、部门和层级的用户使用需求提供的各类系统功能的集合。
3.4
业务应用层 service application layer
为支撑不同排水业务分析和应用需求提供的各类业务应用系统及功能的集合。
3
T/GXAS 824—2024
4 缩略语
下列缩略语适用于本文件。
AI：人工智能（Artificial Intelligence）
B/S：浏览器/服务器（Browser/Server）
CGCS2000：2000国家大地坐标系（China Geodetic Coordinate System 2000）
DEM：数字高程模型（Digital Elevation Model）
DWG：AutoCAD的一种专有文件格式（DraWinG）
GIS：地理信息系统（Geographic Information System）
M/S：移动端/服务器（Mobile/Server）
MTBF：平均无故障时间（Mean Time Between Failure）
OGC：开放地理空间信息联盟（Open Geospatial Consortium）
POI：兴趣点（Point of Interest）
SHP：一种空间数据开放格式（ESRI Shapefile）
WCS：栅格网络服务（Web Caverage Service）
WFS：要素网络服务（Web Feature Service）
WMS：地图网络服务（Web Map Service）
WMTS：切片地图网络服务（Web Map Tile Service）
WPS：地理处理网络服务（Web Processing Service）
5 基本要求
5.1
建设原则
系统建设应遵循以下原则：
a) 利用现有条件基础，统筹规划实施，执行统一技术标准规范；
b) 系统设计面向城镇污水处理企业排水管网信息化管理应用，界面简洁、操作便捷；
c) 具备冗余备份机制，保障系统高可用性和高可靠性；
d) 满足系统安全和保密要求，建立严格的数据和系统安全管理机制；
e) 优先选择主流的国产软硬件产品；
f) 数据编码和功能具有可扩展性。
5.2
时空基准
5.2.1 时间基准日期应采用公元纪年，时间应采用北京时间。
5.2.2 空间基准宜采用 CGCS2000 和 1985 国家高程基准，采用其他坐标系或其他独立高程基准时，应
与 CGCS2000 或 1985 国家高程基准之间建立换算关系。
5.3
性能要求
应满足下列要求：
a) MTBF＞2
000
h；
b) 主机联机启动时间≤1
min；
c) B/S、M/S 系统支持用户并发数≥35 个；
d) 数据保存、修改、删除等操作响应时间≤2
s，百万条数据的查询及统计操作响应时间≤5
s；
e) 管网业务分析功能（内涝分析、检修分析、管道完整性分析）响应时间≤5
s；
f) 地图全网刷新时间≤3
s，二维瓦片服务加载及响应时间≤1
s，三维瓦片服务初始加载时间≤
3
s，高精度显示等待时间≤5
s。
4
T/GXAS 824—2024
5.4
数据要求
应满足下列要求：
a) 在统一编码的基础上，对归集的各类数据进行质量检查和数据入库，数据编码应符合 GB/T
51187 的相关规定；
b) 地下管线探查、测量、数据处理符合 CJJ 61 的规定；
c) 数据采用分类、分层、分要素、分时态相结合的方法管理，满足多来源、多时相、多类型和
异构海量数据的统一管理，并建立时空和属性特征关联关系；
d) 原始数据准确完整，其数据精度、格式及现势性满足要求；
e) 排水管网数据应及时更新，实时反映新建、改建、维修、废弃拆除设施等信息变化；
f) 按需提供浏览、查询、统计、分析等接口，实时监控数据应用授权状态和应用结果。
6 需求分析
6.1 应根据系统建设的要求，进行详细的需求调研与分析，包括调研前准备、需求调研、需求分析、
需求变更控制等步骤，形成需求规格说明书。
6.2
需求调研宜采用问卷调查、访谈、会议、实地等方法，并进行记录。
6.3
需求分析可采用功能分解法、结构化分析法或面向对象分析法。
6.4
需求调研和分析宜包括下列几个方面：
a) 用户需求：包括城镇污水处理企业排水管网主管部门及运维单位等；
b) 环境需求：包括软件、硬件、网络、机房等系统建设和运行环境；
c) 数据需求：包括数据来源、格式、规模、质量、坐标系等，涉及管网、地形图等基础空间数
据和监测、管理等业务运维数据；
d) 业务需求：根据系统服务范围和用户特点，对各业务项进行细化分析，明确重点功能需求；
e) 性能需求：根据业务和功能需要，明确系统各类性能指标。
6.5
需求分析应确定系统的边界，进行汇总分析和整理分类，并编写需求分析报告。
6.6 需求变更应做好风险控制，明确需求来源、变更原因、变更内容、变更依据等，并进行变更验证，
当需求发生变化时，应更新需求规格说明书。
6.7
需求规格说明书的编制宜符合 GB/T 9385 的相关规定。
7 总体设计
7.1 系统总体架构见图 1。 安 全 与 运 维 保 障 体 系
标 准 规 范 体 系
业务功能层 工程信息管理
排水户管理
排水设备设施管理
巡检养护管理
排水管道完整性管理
管网运行监测
管线三维管理
应急管理
基础功能层 目录管理
数据导入
数据编辑
数据检查
数据维护
数据访问
地图表达
地图浏览
资源发布
权限管理
查询统计
空间分析
数据资源层 基础地理数据 排水设施数据 档案管理数据 业务管理数据 其他数据
基础设施层 服务器
存储设备
网络设备
操作系统
数据库软件
……
图1 系统总体架构
5
T/GXAS 824—2024
7.2 系统总体架构包括基础设施层、数据资源层、基础功能层、业务功能层、标准规范体系和安全与
运维保障体系等内容，并满足下列要求：
a) 基础设施层提供支撑系统建设的软硬件环境，包括服务器、存储设备、网络设备、操作系统、
数据库软件等；
b) 数据资源层应整合各类数据资源建立数据库，包括基础地理、排水设施、档案管理、业务管
理等其他数据，数据库设计应符合 GB/T 18578 的规定；
c) 基础功能层提供城镇污水处理企业排水管网地理信息基础功能，包括目录管理、数据导入、
编辑、检查、维护、访问、地图表达、地图浏览、资源发布、权限管理、查询统计、空间分
析等；
d) 业务功能层根据排水管网业务实际需要，提供多种业务支撑能力，包括工程信息、排水户、
排水设备设施、巡检养护、排水管道完整性、管网运行监测、三维管线、应急等管理功能；
e) 标准规范体系和安全与运维保障体系保障城镇污水处理企业排水管网地理信息系统质量、安
全及可维护性，包括空间数据标准、系统建设标准、数据安全标准、系统安全标准等内容。
7.3
宜选择 B/S、M/S 中一种或多种系统架构相结合的模式。
8 数据管理
8.1
数据分类
8.1.1 基础地理数据
包括行政界线、地理空间框架、地形图、DEM、道路、桥梁、河流水系、地理编码和遥感影像等基
础空间数据，以及城市受纳水体（湖泊、河道）、易涝区、汇水区等业务支撑数据。
8.1.2 排水设施数据
包括排水管段、检查井、雨水口、排放口、泵站、截流设施、调蓄设施、溢流堰、闸门、阀门、拍
门、排水户、污水处理厂、雨水篦、污水篦、沉淀池、监测点、排水管、排水渠等。
8.1.3 档案管理数据
包括规划图纸、设计图纸、施工过程资料、竣工图纸，以及管网档案、泵站档案、河道档案等数据。
8.1.4 业务管理数据
包括管养维护、施工工程、运行监测（如流量、液位、压力、水质、甲烷、硫化氢等物联感知数据）、
排查检测、综合分析等数据。
8.2
数据组织
8.2.1 系统数据应分层管理，并符合下列要求：
a) 空间数据应按照要素类型统一分层管理；
b) 空间要素分层与属性结构应按 GB/T 51187 和 CJJ/T 269 的规定执行；
c) 数据分层后，图层类型应无冗余，每层可设定显示颜色、比例等图形特征。
8.2.2 排水设施数据分层宜按点要素和线要素进行分类，各类要素包含内容及特征描述见附录 A。
8.2.3 排水设施数据结构应按点表和线表进行划分，点线表包含的字段属性信息见附录 B。
8.2.4 排水设施数据要素及其所包含的字段可根据实际情况进行扩充。
8.3
数据入库
8.3.1 应基于统一的时空基准和数据分类标准，对数据资源进行整合，形成空间数据库。
8.3.2 导入系统的数据应包含空间数据、属性数据及文件数据，根据数据类型采用不同的导入方式。
8.3.3 应能自动对导入的排水管网空间数据和属性数据进行数据一致性、完整性和规范性检查。
8.3.4 数据入库应按类型设定、数据关联、分层上传的顺序进行。
6
T/GXAS 824—2024
8.4
数据编码
排水设施数据分类编码应符合GB/T 13923和CH/T 1036的相关规定。
8.5
数据共享
8.5.1 系统数据共享内容包括空间数据、属性数据、元数据等。
8.5.2 数据资源服务应支持多种方式共享应用，共享应用应符合国家信息安全的相关规定。
8.5.3 地图服务制作流程包括地图文档制作、服务发布和运行测试。
8.5.4 宜采取动态与静态服务相结合的方式发布地图服务，动态服务通过动态获取数据库图形及属性
信息实时展示，静态服务以瓦片地图的形式进行展示。
9 基础功能
9.1
目录管理
应支持本地数据资源、数据库、地图服务的目录管理，支持数据源的创建、删除、修改、数据结构
的定义以及数据的导入、导出和预览等功能。
9.2
数据导入
应支持将SHP、DWG、Excel、文本格式、探测成果点线表等类型数据转换为管网设施数据并入库，
支持导入数据质量检查和入库前导入成果预览等功能。
9.3
数据编辑
应具备下列功能：
a) 管点录入：需要区分设备类型，通过地图描点或坐标输入的方式进行录入；
b) 管线录入：应支持连续录入管点进行自动连线或手动对已有管点连线实现管线的录入，并对
管点的角度进行自动维护；
c) 移动管点：通过地图点选或输入坐标指定新的管点位置，并根据拓扑关系，自动更新管点相
连管线的形状；
d) 线上加点：在已有管线上的指定位置添加新管点，同时对原有的管线进行打断；
e) 合并管点：支持选择管线上管点进行合并，同时改变管线的形状，针对合并后的管点应基于
规则进行属性的自动填充；
f) 控制点编辑：支持在管线上添加、移动、删除控制点；
g) 属性编辑：支持对管点、管线的属性进行编辑，并适配数据规则，对数据类型、枚举值等进
行录入控制；
h) 辅助编辑：应提供根据两圆相交、两线相交、点线夹角、过点作垂线、过点作平行线等辅助
录入功能，在数据编辑过程中，应提供点、线的吸附；
i) 撤退与重做：应支持对空间和属性编辑的撤消与重做；
j) 离线编辑：应通过任务管理机制支持离线编辑，对任务范围内的数据进行锁定，防止数据修
改冲突，在编辑工作完成后，经过质检和审核确认后入库，实现数据更新。
9.4
数据检查
应具备下列功能：
a) 空间数据检查：包括拓扑检查、重叠点检查、重叠线检查、相交管线检查、飞点检查、超短
线检查、近线点检查、连接度检查、连通性检查、连通分量检查；
b) 属性数据检查：包括空值检查、唯一值检查、枚举值检查。
9.5
数据维护
应支持基于数据规则实现批量维护，包括设备类型修改、角度维护、管长维护、属性规则维护、设
备合并、附属数据关联等功能。
7
T/GXAS 824—2024
9.6
数据访问
应支持对本地数据资源、数据库资源、地图服务、功能服务和专题服务资源的数据访问，获取相关
的坐标系、元数据和数据字典信息等功能。数据访问应符合GB/T 17798和GB/T 30320的规定。
9.7
地图表达
应具备下列功能：
a) 地图标注：标注字段可以根据一个或多个字段的表达式组合，支持设置标注的字体、字号、
显示位置，支持标注的自动去重和避让等；
b) 图层分组：可自由组织图层以实现图层的分组和多级分组，图层和图层组均支持按照比例尺
控制是否展示；
c) 制图表达：支持按照单一符号、分类、组合分类、表达式的方式进行展示，同时支持定制地
图符号。
9.8
地图浏览
应具备下列功能：
a) 具备加载矢量、栅格数据、OGC 服务、在线地图各类服务的能力；
b) 具备地图缩放、漫游、复位、鹰眼、卷帘、透视、坐标显示、比例尺显示等基础地图交互；
c) 具备距离、面积、角度的测量，地图标绘、图例展示、图层管理等基础操作；
d) 具备基于坐标、书签的快速定位，要素拾取。
9.9
资源发布
应具备下列功能：
a) 地图服务发布：应基于 OGC 服务框架提供数据共享服务，包括 WCS、WMS、WFS、WMTS、WPS；
b) 功能服务发布：应采用接口方式对外提供，接口设计应定义接口名称、功能、输入参数和输
出参数等，并提供接口应用的示例。
9.10
权限管理
应具备下列功能：
a) 实现用户信息的存储、管理和分组；
b) 提供不同访问角色的模式服务，包括内部运营人员和外部人员；
c) 实现基于访问角色、机构、用户的功能权限分配；
d) 实现基于访问角色、机构、用户数据访问权限的分配，数据权限的划分应具体到管网、图层、
字段、条件的权限管理。
9.11
查询统计
应具备下列功能：
a) 支持基于坐标点、POI、交叉路口、地名地址的快速定位功能；
b) 支持点击、沿线、矩形、任意多边形等多种查询方式；
c) 支持按照管网的设备分类、属性进行查询；
d) 支持按照属性的分类、求和等方式，对管长、设施设备数量的统计；
e) 具备列表、柱状图、饼状图等多样化展示方式，支持通过变色、高亮、闪烁等方式对查询结
果进行展示；
f) 支持按数据的属性和空间位置进行组合查询，并能够将常用查询方案进行保存。
9.12
空间分析
应支持横断面、纵剖面、连通性、流向、服务面积、汇水范围等分析功能。
8
T/GXAS 824—2024
10 业务功能
10.1
工程信息管理
10.1.1 应具备下列功能：
a) 排水管网工程数据集成、运维管理、交换共享等工程数据管理；
b) 排水管网工程可视化展示，包括工程一张图展示、工程信息汇总、施工资料管理、数据统计
分析；
c) 排水管网工程进度管理，包括项目立项、合同管理、施工计划制定、施工进度管理、工程验
收管理等；
d) 排水管网工程安全管理，包括安全培训、作业审批、安全检查、有限空间作业等；
e) 排水管网工程信息上报、现场质量管理、工程质量整改等工程质量管理。
10.1.2 宜具备排水管网工程现场实时监控、风险智能识别及预警功能。
10.2
排水户管理
应具备下列功能：
a) 排水户新增、查询、编辑、删除，可查看和新增排水户信息资料、巡检记录、许可到期预警
等；
b) 排水户巡检的方案制定、方案管理、计划管理、任务管理、年度巡检管理，包括方案制定、
新建、审核、查询、编辑、删除、导出等；
c) 排水户及纳污范围一张图展示，在 GIS 地图上综合展示排水户分布运行情况及各污水厂的服
务面积内排水户分布情况；
d) 水质检测信息的新增、编辑、查询、删除等，支持检测结果导出和检测报告的打印；
e) 排水户的巡查统计分析，支持按照时间和排水户类型统计巡查及问题上报次数，支持巡查统
计报表导出，支持巡查问题的上报、跟踪、反馈。
10.3
排水设备设施管理
10.3.1 应具备下列功能：
a) 分类管理、设备台账、设备变更、设备报废、位置管理；
b) 信息查看、查询、新增、编辑、删除等；
c) 备件管理、盘点管理、档案管理、二维码管理；
d) 维修管理、保养管理、巡检管理。
10.3.2 宜具备排水设备设施运行实时监测、智能诊断、自动报警功能。
10.4
巡检养护管理
10.4.1 应具备下列功能：
a) 工单管理，包括新建工单、工单查询、工单编辑、工单导出、工单明细等；
b) 巡检养护方案制定管理，包括方案制定、新增、删除、查询、编辑、复制、分派等；
c) 巡检养护计划和巡检养护任务总览，包括计划和任务列表、明细、查询、定位、导出、改派
等；
d) 巡检养护事件的统计分析，包括上报事件、任务执行、巡查情况的统计和分析；
e) 巡检养护人员排班、人员位置和人员轨迹的管理，包括人员列表、人员查询、轨迹查询、历
史轨迹回放等。
10.4.2 宜具备巡检养护计划自动生成功能，根据巡检类型、人员位置、物资情况制定巡检计划和巡检
路线。
10.5
排水管道完整性管理
10.5.1 应具备下列功能：
a) 排水管道检测视频的添加、查询、详情、编辑、删除，支持视频管道缺陷信息的查看和批量
导出；
9
T/GXAS 824—2024
b) GIS 挂接，支持查看和编辑视频的基本信息、工程信息和 GIS 挂接信息，视频根据规则自动关
联 GIS 信息；
c) 排水管网缺陷的人工判读和 AI 智能判读，支持查看缺陷位置和信息，支持缺陷数据导出，支
持缺陷判读结果的复核；
d) 缺陷管理，支持缺陷的添加、导入、查询、浏览、编辑、删除、批量删除、导出；
e) 管道评价和缺陷一张图，支持各健康等级管段总长的统计，支持评价结果在地图上展示，按
照等级查看管段列表和详情；
f) 视频一张图，支持管段挂接视频状态、历史缺陷列表、关联视频列表和管段基本信息的展示
和查看；
g) 自动生成排水管道缺陷检测报告。
10.5.2 宜具备排水管网健康演化分析功能，根据管道属性和缺陷分布分析将来管道健康变化情况，支
持演化分析结果可视化展示。
10.6
管网运行监测
10.6.1 应具备下列功能：
a) 城镇污水处理企业排水管网监测点类型、设备型号、位置坐标等基础信息的增加、修改、配
置、删除；
b) 监测点分布一张图展示，支持在 GIS 地图上展示冒水点、管网流量、管网水质、排水点等测
点分布情况；
c) 排水管网、排水泵站、排水户、冒水点等监测，支持监测数据的动态更新和实时展示，并对
超阈值数据进行预警，支持统计分析和多样化展示监测周期内监测数据变化情况；
d) 对流量、压力、水质、液位等实时监测数据进行统一入库存储、管理和查询；
e) 报表管理，提供多种统计报表模板，可根据需要对报表模板进行编辑和制作，并支持报表一
键快速生成。
10.6.2 宜具备 AI 预警功能，支持预警阈值自适应技术，对排水管网运行异常进行智能预警。
10.7
管线三维管理
10.7.1 应具备下列功能：
a) 三维管线浏览、测量、查询、拾取、漫游、复位功能，支持图层的管理和控制；
b) 排水管网二三维联动功能；
c) 纵剖面、横断面分析功能，根据道路管网分布和埋设高程信息，查看任意位置纵剖面和横断
面信息；
d) 管线开挖分析、汇水范围分析、内涝范围分析等三维空间分析功能。
10.7.2 宜具备排水管道坡降分析、污染溯源分析功能。
10.8
应急管理
10.8.1 应急指挥
应具备下列功能：
a) 应急指挥管理支持三种模式，包括日常模式、应急模式和演练模式；
b) 应急专家、应急队伍、应急物资、物资存放点的管理功能，可在 GIS 地图上进行可视化展示，
支持添加、查看、删除、编辑、查询等操作；
c) 应急资源的调度功能，对处理应急事件的应急资源进行统一配置发放，可查看应急专家、队
伍、物资情况，并可添加至调度列表；
d) 应急预案的管理功能，包括应急预案的添加、制定、编辑、审批、检索、删除；
e) 应急处置指挥功能，支持流程化应急处置能力，包括应急启动、预案匹配、应急处置、应急
终止等过程，支持可视化应急指挥能力；
f) 应急演练功能，包括演练计划、演练记录、演练总结、演练评价，辅助应急指挥人员熟悉应
急流程，指导优化应急预案。
10
T/GXAS 824—2024
10.8.2 应急防汛
10.8.2.1 应具备下列功能：
a) 排水管网防汛应急专题图展示功能，包括管网积淤、管道检测、巡检养护、排口巡查、道路
积水等专题图；
b) 防汛应急总览功能，生成相应的预警类型，包括气象预警和突发事件预警，并以不同的颜色
进行预警类型和等级标识；
c) 综合预警管理功能，支持预警事件的新建、发布、导出、关闭；
d) 应急处置管理功能，支持警报发布到警报解除整个周期内应急处置过程和应急处置报告信息
的更新和展示；
e) 管网排查功能，包括视频监控、排口排查、外水调查，展示排口类型、重点排口数量、河道
水质、外水统计数据情况；
f) 服务台管理功能，查看和管理投诉工单，实时展示道路积水情况，支持雨水、污水工单的统
计和展示。
10.8.2.2 宜具备城市内涝分析功能，根据水力模型计算分析城市易涝点。
10.8.2.3 宜具备城市内涝预警功能，根据雨洪模型和监测数据对城市内涝进行智能预报预警。
11 运行环境
11.1
网络环境
网络环境应满足下列要求：
a) 中心机房和专业部门之间通过专线连接；
b) 网络节点的路由、交换设备充分考虑数据吞吐量，大型企业网配置负载均衡设备。
11.2
硬件环境
11.2.1 服务器应符合下列要求：
a) 排水管网地理信息系统服务器包括数据库服务器、应用服务器、Web 服务器等；
b) 根据系统用户并发量和运行数据量等指标，选择满足系统运行性能要求的服务器资源；
