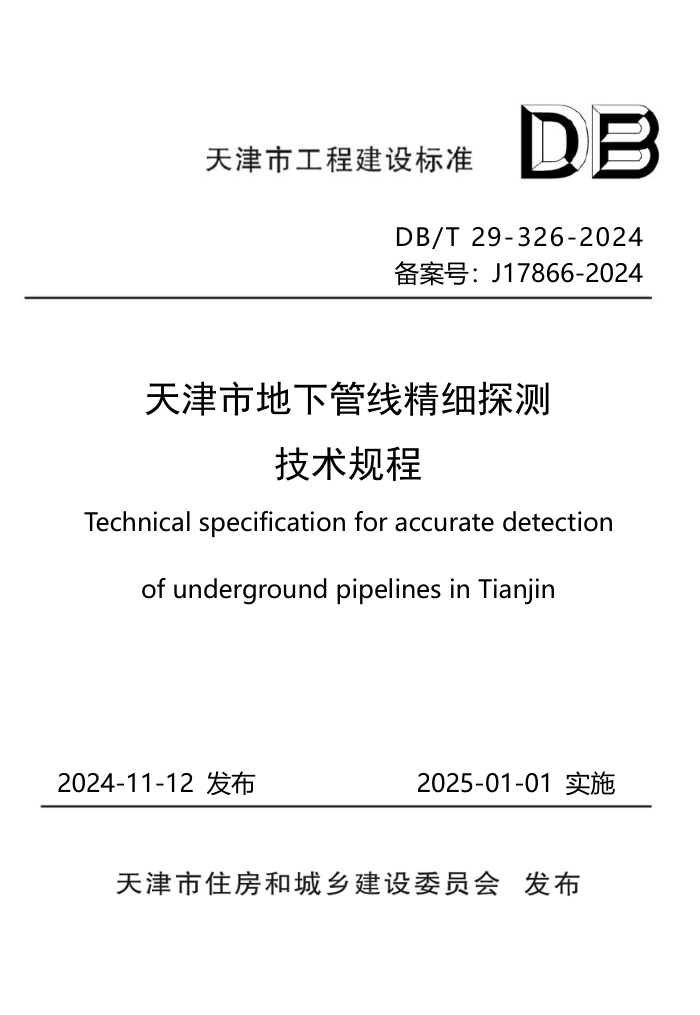

DB/T 29-326-2024
备案号：J17866-2024
天津市地下管线精细探测
技术规程
Technical specification for accurate detection
of underground pipelines in Tianjin
2024-11-12 发布
2025-01-01 实施
天津市工程建设标准
天津市地下管线精细探测技术规程
Technical specification for accurate detection of
underground pipelines in Tianjin
DB/T 29-326-2024
J17866-2024
主编单位：天津市测绘院有限公司
批准部门：天津市住房和城乡建设委员会
实施日期：2025 年 01 月 01 日
2024 天 津
标准
天津市住房和城乡建设委员会文件
津住建设函〔2024〕310 号
市住房城乡建设委关于发布《天津市地下管线
精细探测技术规程》的通知
各有关单位：
根据《市住房城乡建设委关于下达 2022 年天津市工程建设地
方标准编制计划的通知》（津住建设〔2022〕12 号）要求，天津
市测绘院有限公司等单位编制完成了《天津市地下管线精细探测技
术规程》，经市住房城乡建设委组织专家评审通过，现批准为天津
市工程建设地方标准，编号为 DB/T29-326-2024，自 2025 年 1 月 1
日起实施。
各相关单位在实施过程中如有意见和建议，请及时反馈给天津
市测绘院有限公司。
本规程由天津市住房和城乡建设委员会负责管理，天津市测绘
院有限公司负责具体技术内容的解释。
天津市住房和城乡建设委员会
2024 年 11 月 12 日
标准
前
言
根据《市住房城乡建设委关于下达2022年天津市工程建设地方
标准编制计划的通知》（津住建设〔2022〕12号）文件要求，在广
泛调查研究，认真总结实践经验，参考有关国家标准和行业标准，
并征求相关单位意见的基础上，制定本规程。
本规程主要技术内容：1.总则；2.术语、符号和代号；3.基本
规定；4.技术准备；5.地下管线探查；6.地下管线测量；7.数据处
理及成果编制；8.质量检查与验收。
本规程由天津市住房和城乡建设委员会负责管理，由天津市测
绘院有限公司负责具体技术内容的解释。执行过程中如有意见或建
议，请寄送天津市测绘院有限公司（地址：天津市西青区李七庄街
道昌凌路9号，邮编：300381，E-mail：2005ch4y@163.com）
本 规 程 主 编 单 位：天津市测绘院有限公司
本 规 程 参 编 单 位：天津市测绘地理信息研究中心
天津市地下铁道集团有限公司
中国铁路设计集团有限公司
本标准主要起草人员：刘玉财 王少一 王永峰 蒋俊华 赵利华
伟 李志华 寇付友 王
桁 郑二龙 刘新国 汪
磊 朱建伟 韩天庆 胡
鹏 黎慕韩
伟 沈飞飞
楠 杨建兵
闫
刘
周
高玉娟 黄 瀛 史建林 王亚荣 高鹏飞
李 青 张小溪 王子林
本标准主要审查人员：姚龙龙 栗红宇 裴世建 严
兵 易正晖
王
珍 郭国平
标准
目
次
1
总
则..........................................................................................1
2
术语、符号和代号......................................................................2
2.1
术语....................................................................................................2
2.2
符号....................................................................................................3
2.3
代号....................................................................................................3
3
基本规定......................................................................................5
4
技术准备......................................................................................8
4.1
一般规定............................................................................................8
4.2
资料收集与整理................................................................................8
4.3
踏勘与仪器校验................................................................................9
4.4
探查方法试验....................................................................................9
4.5
精细探测方案编制..........................................................................10
5
地下管线探查............................................................................ 11
5.1
一般规定..........................................................................................11
5.2
实地调查..........................................................................................11
5.3
水平电磁剖面法..............................................................................13
5.4
竖直电磁剖面法..............................................................................14
5.5
井中磁梯度法..................................................................................15
5.6
探地雷达法......................................................................................16
5.7
示踪电磁法......................................................................................18
5.8
惯性定位测量法..............................................................................19
5.9
主动声源探测法..............................................................................21
5.10
地震映像法....................................................................................22
5.11
高密度电阻率法............................................................................23
5.12
水底成像声呐法............................................................................25
5.13
水域磁法........................................................................................27
5.14
浅地层剖面法................................................................................29
5.15
水下机器人（ROV）探测........................................................... 31
6
地下管线测量............................................................................33
6.1
一般规定..........................................................................................33
6.2
控制测量..........................................................................................33
6.3
管线点及附属物测量......................................................................34
6.4
地形测量..........................................................................................34
7
数据处理及成果编制................................................................35
7.1
一般规定..........................................................................................35
7.2
数据处理..........................................................................................35
7.3
数据检查..........................................................................................36
7.4
管线图编绘......................................................................................37
7.5
三维管线建模..................................................................................39
7.6
报告编制..........................................................................................41
8
质量检查与验收........................................................................42
8.1
一般规定..........................................................................................42
8.2
质量检查..........................................................................................42
8.3
成果验收..........................................................................................45
标准
附录 A
地下管线精细探测安全保护规定..................................47
附录 B
探测方法适用范围.......................................................... 49
附录 C
地下管线精细探测成果图..............................................50
附录 D
横断面图..........................................................................51
附录 E
纵断面图...........................................................................52
附录 F
三维效果图.......................................................................53
本规程用词说明..............................................................................54
引用标准名录..................................................................................55
附：条文说明..................................................................................57
Contents
1
General Provisions....................................................................... 1
2
Terms ,Symbols and Codes.......................................................... 2
2.1
Terms...................................................................................................2
2.2
Symbols...............................................................................................3
2.3
Codes...................................................................................................3
3
Basic Requirements......................................................................5
4
Technical Preparations................................................................. 8
4.1
General Requirements.........................................................................8
4.2
Data Collection and Arrangement.......................................................8
4.3
Field Survey and Instrument Calibration............................................9
4.4
Detection Method Test........................................................................9
4.5
Accurate Detection Programme........................................................10
5
Underground Pipelines Detection.............................................. 11
5.1
General Requirements.......................................................................11
5.2
On-site Investigation.........................................................................11
5.3
Horizontal Electromagnetic Profiling Method................................. 13
5.4
Vertical Electromagnetic Profiling Method......................................14
5.5
Borehole Magnetic Gradient Method...............................................15
5.6
Ground Penetrating Radar Method...................................................16
5.7
Tracer Electromagnetic Method........................................................18
5.8
Inertial Positioning Measurement Method....................................... 19
5.9
Active Sound Source Detection Method...........................................21
5.10
Seismic Imaging Method................................................................22
标准
5.11 Multielectrode Resistivity Method................................................. 23
5.12 Underwater Imaging Sonar Method............................................... 25
5.13 Magnetic Method in Water Area.....................................................27
5.14 Sub-bottom Profiling Method.........................................................29
5.15 Remotely Operating Vehicle Detection.......................................... 31
6 Underground Pipelines Survey.................................................. 33
6.1 General Requirements.......................................................................33
6.2 Control Survey..................................................................................33
6.3 Points and Accessory Survey of Underground Pipelines..................34
6.4 Topographic Survey..........................................................................34
7 Data Processing and Preparation of Results..............................35
7.1 General Requirements.......................................................................35
7.2 Data Processing.................................................................................35
7.3 Data Check........................................................................................36
7.4 Map Compilation..............................................................................37
7.5 3D Pipelines Modeling..................................................................... 39
7.6 Report Preparation............................................................................41
8 Quality Inspection and Acceptance............................................42
8.1 General Requirements.......................................................................42
8.2 Quality Inspection.............................................................................42
8.3 Results Acceptance...........................................................................45
Appendix A Safety Protection Regulations for Accurate Detection
of Underground Pipelines........................................ 47
Appendix B
Scope of Application for Geophysical
Exploration Methods................................................49
Appendix C
Underground Pipelines Accurate Detection Result
Map...........................................................................50
Appendix D
Cross Sectional Profile.............................................51
Appendix E
Vertical Sectional Profile.......................................... 52
Appendix F
3D Effect Graph........................................................ 53
Explanation of Wording in This Standard........................................54
List of Quoted Standards..................................................................55
Addition: Explanation of Provisions................................................57
标准
1
总
则
1.0.1
为统一天津市地下管线精细探测技术要求，保证地下管线
精细探测成果质量，满足工程建设规划、勘察设计和施工的需要，
制定本规程。
1.0.2
本规程适用于天津市城市规划、城市建设和工程施工中的
地下管线精细探测工作。
1.0.3
天津市地下管线精细探测除应符合本规程的要求外，尚应
符合国家及地方现行有关标准的规定。
1
2.1.1 地下管线 2 术语、符号和代号
2.1 术语
underground pipeline
敷设于地下，用于传送能源、信息和排泄废物等的管道(廊、
沟)、线缆等及其附属设施。按功能可分为给水、排水、燃气、热
力、电力、通信、工业等，包括长输管线和城市管线。
2.1.2 地下管线探测 underground pipeline detecting and surveying
确定地下管线及其附属设施的空间位置、空间关系和属性的过
程。
地 下 管 线 常 规 探 测
detection
underground pipeline conventional
因建设工程需要，通过收集分析资料，现场调查以及合理、
快速、高效的探测技术方法，获取建设工程范围内的地下管线分
布情况的过程。
地 下 管 线 精 细 探 测
detection
underground pipeline accurate
2.1.3
2.1.4
在管线常规探测的基础上，因建设工程设计、施工或变更需
要，针对常规探测因场地条件、探测手段、探测精度所限未能探
明的关键对象，采用特定的高质量、高密度或高精度的探测方法
进行详细探测的过程。
2.1.5 水下管线 underwater pipeline
埋设于江、河、湖、泊、海等水体以下的管线。
2
标准
2.1.6 大埋深管线 deeply buried pipeline
埋深大于 4.0m，采用常规探测手段难以精确探明的各类地下
管线。
2.1.7 管线点 survey point of underground pipeline
为准确描述管线的走向特征和附属设施信息，在地下管线探查
过程中设立的测点，包括明显管线点和隐蔽管线点。
2.1.8 地下综合管廊（沟） municipal tunnel(trench)
建于城市地下，可敷设多种管道、线缆的市政公用设施。
Mch Mcs Mtd Mth Mts δtd δth δts GNSS 2.2 符号
管线点高程测量中误差； 管线点平面位置测量中误差； 明显管线点的埋深量测中误差； 隐蔽管线点的埋深探查中误差； 隐蔽管线点的平面位置探查中误差； 明显管线点的埋深量测限差； 隐蔽管线点的埋深探查限差； 隐蔽管线点的平面位置探查限差。
2.3 代号
全球导航卫星系统（G1obal Navigation Satellite
System）
3
RTK 载波 相位实时 动态差分 定位技术 （Real Time
Kinematic）
4
标准
3
基本规定
3.0.1
地下管线精细探测工作应按照本规程执行。
3.0.2
在工程规划、设计与变更阶段，为保障管线资料的精准性；
在工程施工阶段，为确保施工安全，防止对既有地下管线（如开挖、
钻探、顶管、拉管施工以及隧道盾构、桩基础施工等建设工程）造
成破坏，当常规管线探测难以满足需求时，应开展地下管线精细探
测工作。
3.0.3 开展地下管线精细探测工作应具备下列基本条件：
1
目标管线与其周围介质间应存在足够的物性差异；
2
目标管线应具有一定规模，能产生可被观测的地球物理异
常场；
3
干扰因素产生的干扰场相对有效异常应足够小，或能被识
别；
4
工作现场应具备足够空间，能布置探测装置和开展现场探
测工作。
3.0.4
地下管线精细探测工作宜在常规探测的基础上，由建设单
位、设计单位会同探测单位提出，精细探测方案宜经建设单位组织
审查通过后启动实施。
3.0.5
地下管线精细探测工作实施前，应由建设单位负责组织与
相关管线权属单位进行对接，收集已有管线资料，宜签订精细探测
实施安全协议。
3.0.6
地下管线精细探测的基本程序宜包括：接受任务（委托）、
技术准备、地下管线探查、地下管线测量、数据处理与地下管线图
编绘、编写技术总结报告、成果质量检查与验收。探测任务较简单
5
时，上述程序可根据探测任务特点适当简化。
3.0.7
地下管线精细探测工作应根据工程不同阶段的任务、目的
和要求，针对拟建工程的规模、结构类型、施工方法和场地环境条
件，制定精细探测方案。
3.0.8
地下管线精细探测工作应结合项目具体情况，积极采用新
技术、新方法和新仪器。
3.0.9
地下管线精细探测工作应制定质量保证措施，实行全过程
质量控制。
3.0.10
地下管线精细探测工作应建立安全保护措施，应符合本规
程附录 A 的有关规定。
3.0.11
地下管线精细探测的取舍标准原则上参照现行行业标准
《城市地下管线探测技术规程》CJJ61 相关规定执行，同时可根据
工程类型及委托方要求适当调整。
3.0.12 地下管线精细探测成果平面坐标系应采用 2000 天津城市坐
标系，如采用其他坐标系时，应与 2000 天津城市坐标系建立转换
关系。
3.0.13
地下管线精细探测成果高程系统应采用 1972 年天津市大
沽高程系，高程成果应注明施测年代，如采用其他高程系统时，应
与 1972 年天津市大沽高程系建立转换关系。
3.0.14
地下管线精细探测成果时间系统应采用公元纪年，北京时
间。
3.0.15
地下管线精细探测工作底图宜采用 1:500 比例尺地形图。
3.0.16
地下管线精细探测成果图的比例尺，一般应与工作底图保
持一致，也可根据特殊要求确定。
3.0.17
地下管线精细探测应以中误差作为衡量探测精度的标准，
且以二倍中误差作为极限误差。探测精度应符合下列规定：
1
明显管线点埋深量测精度：埋深量测中误差（Mtd）为±
25mm；
6
标准
2
隐蔽管线点探测精度符合表 3.0.17 规定；
表 3.0.17
隐蔽点管线探测精度表
序号 探测方法 平面位置中误差 Mts（m） 埋深中误差 Mth（m） 说明（m）
1 竖直电磁剖面法 ±0.075S ±0.05S S 为钻孔与目标管线的水平净距
2 井中磁梯度法 - ±0.05S S 为钻孔与目标管线的水平净距
3 惯性定位测量法 ±0.00125L ±0.00075L L 为目标管线段长度
4 其他方法 ±0.05h ±0.075h h 为目标管线中心埋深
注：1 h<1m 时，按 1m 计算；
2 探测精度也可根据工程实际情况，与委托方协商确定。
3 地下管线点的测量精度：平面位置中误差（Mcs）为±50mm
（相对于邻近平面控制点），高程测量中误差（Mch）为±30mm（相
对于邻近高程控制点）。
3.0.18
地下管线精细探测成果宜采用开挖、钻探、触探或井（孔）
中摄像等方法进行核查或验证，并获得管线权属单位认可。
3.0.19
地下管线精细探测工作的原始记录应及时、真实、完整；
相关原始记录均应整理保存，电子记录应进行备份。
3.0.20
地下管线精细探测工作完成后，宜由建设单位组织设计单
位、施工单位、探测单位等相关方召开成果交底会。
7
4
技术准备
4.1
一般规定
4.1.1
地下管线精细探测前，应进行技术准备，内容应包括：资
料收集与整理、踏勘、仪器校验、探查方法试验、精细探测方案编
制与审查。
4.1.2
地下管线精细探测前，应对范围内已有的地下管线资料进
行收集、分析和整理。
4.1.3
地下管线精细探测应根据现场踏勘结果，对拟定的探查方
法与技术手段进行有效性试验，选取合适的探查仪器设备。
4.1.4
地下管线精细探测方案应在资料收集与整理、现场踏勘与
仪器校验、探查仪器方法试验的基础上编制。
4.2
资料收集与整理
4.2.1
资料收集应包含以下内容：
1
收集测区基础地形图及控制测量资料；
2
收集测区管线设计图、施工图及其变更文件、非开挖工艺
施工报告等相关资料；
3
收集测区已有竣工测量、常规管线测量资料；
4
收集测区内水文、地质资料。
4.2.2
资料分析、整理应包含以下内容：
8
标准
1
分析已有相关资料的完整性；
2
分析已有地下管线相关资料的适用性；
3
整理编制精细探测外业用图。
4.3
踏勘与仪器校验
4.3.1
现场踏勘宜符合下列规定：
1
核查搜集资料的可信度和可利用程度；
2
核实外业用图上明显管线点、附属设施与实地的一致性；
3
核查测量控制点的位置和保存状况，并验算其精度；
4
核查测区内地形图的现势性；
5
查看测区内地形、地貌、交通、环境等情况，调查现场地
球物理条件和各种可能存在的干扰因素，以及探测中可能存在的安
全隐患；
6
对现场典型管线标识及附属设施拍照记录。
4.3.2
探查设备在投入使用前应进行校验，不合格的探查仪器不
得投入使用。
4.3.3
仪器校验包括：单台仪器的稳定性、精度校验，同类多台
仪器的一致性校验。
4.4
探查方法试验
4.4.1
探查方法试验应在地下管线精细探测工作开展前进行。
4.4.2
探查方法试验应确认测区范围内地下管线探测方法的有效
性和适应性。
4.4.3
探查方法试验与仪器校验可同时进行，应符合下列规定：
9
