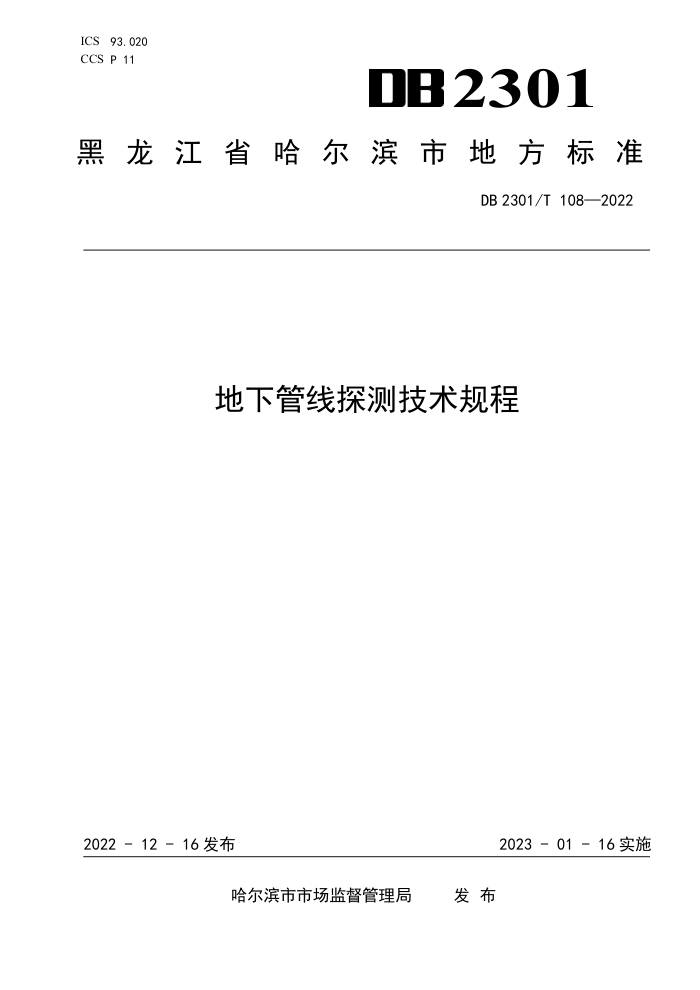

ICS93.020 CCS P 11
DB2301
黑龙江省哈尔滨市地方标淮
DB 2301/T 108—2022
地下管线探测技术规程
2022 - 12 - 16发布
2023 － 01 － 16实施
发布
哈尔滨市市场监督管理局 DB2301/T108—2022
目 次
前言
IHI
范围 2规范性引用文件 3术语和定义 4符号和缩略语 4.1符号..
1
4.2缩略语， 5基本规定. 5.1测量基准 5.2基本内容和技术要求 5.3精度要求， 5.4质量要求， 6技术准备 6. 1 一般规定 6.2地下管线现状调绘 6.3仪器校验及探查方法试验
Y
6.4 技术设计书编制 7地下管线探查 7. 1 一般规定， 7.2调查 7.3探查 7.4探查成果要求 7.5质量检查
C
12
地下管线测量 8. 1 一般规定 8.2 地面控制测量 8.3 地下控制测量 8.4 管线点测量及带状地形测量 8.5 竣工测量： 8.6测量成果质量检查 9地下管线数据处理及管线图编绘 9. 1 一般规定 9.2综合管线图编绘 9.3专业管线图编绘 9.4管线断面图编绘 9.5 管线成果表的编制
8
14 14 14 16 16 16 17
一
17 17 19 19 19 20
I DB2301/T108—2022
10地下管线数据库 10.1数据库组织与设计 10.2数据库组织 10.3数据库建立 11报告书编写和成果验收 11. 1 一般规定 11.2 管线探测报告书编写 11.3成果质量检验 11.4成果验收 11.5 成果提交附录A（规范性） 管线名称、种类、代码及设色标准表附录B（规范性） 管线点图例标准，附录C（规范性） 管线图层名命名方式附录D（规范性） 管线成果表，附录E（规范性） 管线要素分类与代码. 附录F（规范性） 管线线型图例及编码表附录G（规范性） 管线属性数据字典表附录H（规范性） 管线数据结构表，
20 20 21 21 22 22 22 22 23 23 24 26 36 37 38 67 68 70
II DB 2301/T 108—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由哈尔滨市住房和城乡建设局提出并归口。 本文件起草单位：哈尔滨航天恒星数据系统科技有限公司、哈尔滨市勘察测绘研究院、哈尔滨市标
准化研究院、哈尔滨市土木建筑学会、黑龙江科技大学、哈尔滨市政府投资工程项目服务中心、哈尔滨工业大学建筑设计研究院有限公司、黑龙江星海建设工程发展有限公司。
本文件主要起草人：梁志国、何晓军、葛宝玉、胡亚明、赵希奇、衣鸿波、祁向前、周全、辛大永高磊、陈祥葱、高晓东、甄鑫强、王众娇、姜波、侯伟、王雷、金明一、陈春莹、张洪涛、修红玉、刘卫东、贺佳、高祥涛、李伟辉、杜善彬、高文俊、刘通、张智超、邵文杰、韩晓媛、刘枭、张钧。
III DB2301/T108—2022
地下管线探测技术规程
1范围
本文件规定了地下管线探测技术的术语定义、符号和缩略语、基本规定、技术准备、地下管线探查、 地下管线测量、地下管线数据处理及管线图编绘、地下管线数据库、报告书编写和成果验收的内容。
本文件适用于哈尔滨市内各种不同用途的地下管线资料整合、探查、测量、数据库建设和动态更新
等工作。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12763.10海洋调查规范第10部分：海底地形地貌调查 GB/T24356 测绘成果质量检查与验收 GB/T 29806 信息技术地下管线数据交换技术要求 CH/T1001测绘技术总结编写规定 CH/T1004测绘技术设计规定 CH1016测绘作业人员安全规范 CH/T2009全球定位系统实时动态测量（RTK）技术规范 CJJ/T7城市工程地球物理探测标准 CJJ/T8城市测量规范 CJJ61城市地下管线探测技术规程 CJJ/T73卫星定位城市测量技术标准 DB23/T2094一2018测绘地理信息成果质量检查与验收第2部分：管线测量
3术语和定义
下列术语和定义适用于本文件。
3. 1
地下管线敷设于地下的给水、排水、燃气、热力、电力、通信、工业等管线及附属设施，
3. 2
地下管线探测获取地下管线空间位置、空间关系及属性信息，编绘地下管线图、建立地下管线数据库的过程。
3. 3
管线点地下管线探测过程中，为准确描述管线的走向特征和附属设施位置而设立的测量点，注：管线点包括管线线路上的特征点、附属设施的几何中心点及根据需要在管线线路上布设的其他测量点。明显管
线点是指实地可见的管线点，隐蔽管线点是指实地不可见的管线点。
