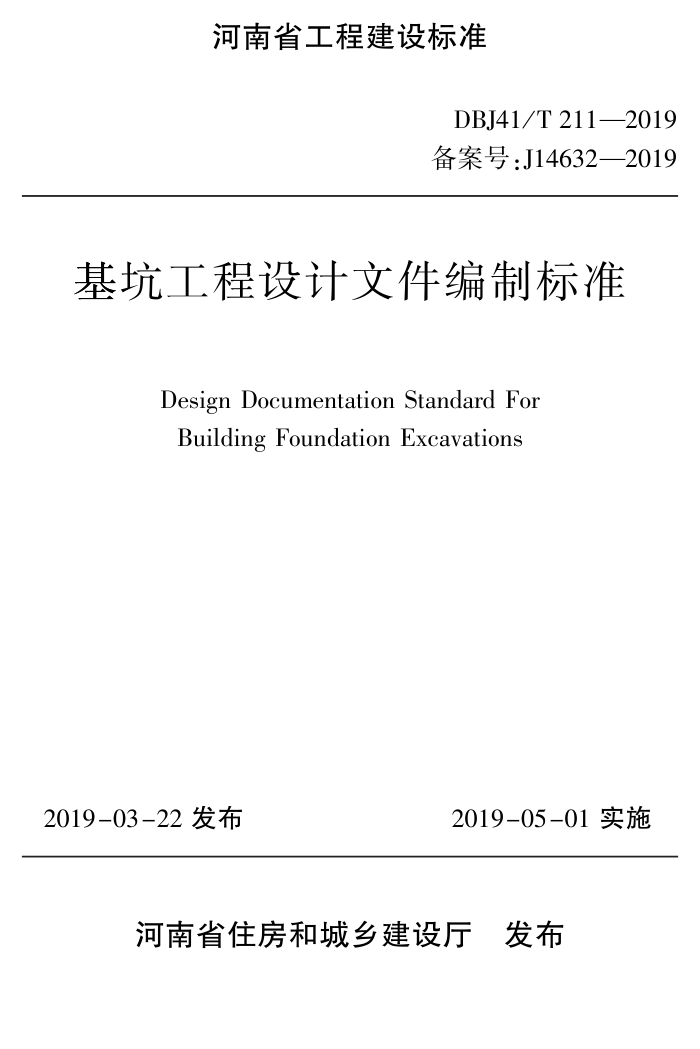

河南省工程建设标准
DBJ41 / T 211—2019
备案号:J14632—2019
基坑工程设计文件编制标准
Design Documentation Standard For
Building Foundation Excavations
摇 2019-03-22 发布
2019-05-01 实施摇
河南省住房和城乡建设厅摇 发布
河南省工程建设标准
基坑工程设计文件编制标准
Design Documentation Standard For
Building Foundation Excavations
DBJ41 / T 211—2019
主编单位:河南省建筑科学研究院有限公司
河南省地矿建设工程(集团)有限公司
批准单位:河南省住房和城乡建设厅
实施日期:2019 年 05 月 01 日
郑州大学出版社
郑州
河南省住房和城乡建设厅文件
公告也2019页26 号
河南省住房和城乡建设厅关于
发布《基坑工程设计文件编制标准》的公告
各省辖市、省直管县(市)住房和城乡建设局(委),郑州航空港经济
综合实验区市政建设环保局,各有关单位:
现批准发布《基坑工程设计文件编制标准》,编号为 DBJ41 /
T211—2019,自 2019 年 5 月 1 日起在我省施行。
本标准已在河南省住房和城乡建设厅门户网站( www. hnjs.
gov. cn)公开,由河南省住房和城乡建设厅负责管理,河南省建筑科
学研究院有限公司负责技术解释。
河南省住房和城乡建设厅
2019 年 3 月 22 日
前摇
言
根据河南省住房和城乡建设厅《关于 2016 年度工程建设标准
制定修订计划通知》 豫建设标[2016]18 号的要求,规范编制组经
过充分调查研究。 认真总结实践经验,参考国家相关标准以及相
关企业的工程实践,并在广泛征求意见的基础上,制定本标准。
本标准的主要内容:总则、术语、基本规定、编制深度、设计说
明及工程条件图、支护结构设计、地表水及地下水控制、基坑监测
要求。
在执行本标准过程中,请各单位注意总结经验,积累资料,将
有关意见和建议反馈给河南省建筑科学研究院有限公司(地址:郑
州市金水区丰乐路 4 号;邮编:450053),以便修订时参考。
主 编 单 位摇 河南省建筑科学研究院有限公司
河南省地矿建设工程(集团)有限公司
参 编 单 位摇 华北水利水电大学
河南省建筑工程质量检验测试中心站有限公司
河南工程水文地质勘察院有限公司
河南省有色工程勘察有限公司
郑州中核岩土工程有限公司
河南省建院勘测设计有限公司
河南省水利勘测有限公司
河南省交通规划设计研究院股份有限公司
中赟国际工程股份有限公司
郑州岩土工程勘察设计院
河南昊鼎建筑基础工程有限公司
黄河勘测规划设计有限公司
河南交通岩土科技股份有限公司
·1·
河南工程学院
主要起草人员摇 鞠摇 晓摇 高志俭摇 姜摇 彤摇 许录明摇 王继周
吴清星摇 毕理毅摇 李小辉摇 赵健仓摇 张永雨
朱会强摇 刘立兵摇 王保军摇 何建锋摇 段敬民
梁坤祥摇 王江锋摇 师庆峰摇 严志臻摇 赵鸿杰
石守亮摇 王摇 坤摇 贾尚星摇 黄晨亮摇 许华青
詹文超摇 冯振华摇 李永新摇 乔承杰摇 贺永乐
毕庆涛摇 谢山立摇 王荣彦摇 张予强摇 赵迷军
杜明芳摇 王摇 刚摇 杨文选
主要复核人员摇 郭院成摇 李小杰摇 王摇 斌摇 万嘉康
陈一平摇 李建斌摇 郭呈周摇 李亚民
·2·
目摇 次
1摇 总则 …………………………………………………………… 1 2摇 术语 …………………………………………………………… 2 3摇 基本规定 ……………………………………………………… 3 4摇 编制深度 ……………………………………………………… 4 摇 摇 4. 1摇 一般规定 ……………………………………………… 4 摇 摇 4. 2摇 编制深度 ……………………………………………… 4 5摇 设计说明及工程条件图 ……………………………………… 7 摇 摇 5. 1摇 一般规定 ……………………………………………… 7 摇 摇 5. 2摇 设计基本资料 ………………………………………… 7 摇 摇 5. 3摇 设计思路及方案选择 ………………………………… 9 摇 摇 5. 4摇 基本设计要素 ………………………………………… 10 6摇 支护结构设计 ………………………………………………… 12 摇 摇 6. 1摇 一般规定 ……………………………………………… 12 摇 摇 6. 2摇 排桩 …………………………………………………… 12 摇 摇 6. 3摇 锚杆 …………………………………………………… 13 摇 摇 6. 4摇 内支撑 ………………………………………………… 14 摇 摇 6. 5摇 地下连续墙 …………………………………………… 14 摇 摇 6. 6摇 重力式水泥土挡墙 …………………………………… 15 摇 摇 6. 7摇 土钉墙 ………………………………………………… 16 7摇 地表水及地下水控制 ………………………………………… 18 摇 摇 7. 1摇 一般规定 ……………………………………………… 18 摇 摇 7. 2摇 降排水与回灌 ………………………………………… 18 ·1·
摇 摇 7. 3摇 地表截排水与截水帷幕 ……………………………… 8摇 基坑监测要求 ………………………………………………… 本标准用词说明 ………………………………………………… 19 21 22 23 25
引用标准名录 ……………………………………………………
条文说明 …………………………………………………………
·2·
1摇 总摇 则
1. 0. 1摇 为贯彻落实河南省有关技术政策,实现基坑工程设计文件
编制的规范化和标准化,保证设计文件质量,制定本标准。
1. 0. 2摇 本标准适用于河南省内建筑与市政工程基坑工程设计文
件编制及评审。
1. 0. 3摇 基坑工程设计文件应做到内容完整,文字简明扼要,图件
清晰准确,比例协调,形式统一,文图相符。 设计文件的文字、标
点、术语、代号、符号、数字和计量单位均应符合有关标准。
1. 0. 4摇 基坑工程设计文件编制除执行本标准规定外,尚应符合国
家、行业及我省现行相关标准的有关规定。
·1·
2摇 术摇 语
2. 0. 1摇 基坑 excavations
为进行建(构)物地下部分的施工,由地面向下开挖出的空间。
2. 0. 2摇 基坑周边环境 surroundings around excavations
与基坑开挖相互影响的周边建(构) 筑物、地下管线、道路、岩
土体与地下水体等的统称。
2. 0. 3摇 基坑支护 retaining and protection for excavations
为保护地下主体结构施工和基坑周边环境安全,对基坑采用
临时性的支挡、加固保护与地下水控制的措施。
2. 0. 4摇 地下水控制 groundwater control
为保证支护结构、基坑开挖、地下结构的正常施工,防止地下
水变化对基坑周边环境产生影响所采用的截水、降水、排水、回灌
等措施。
2. 0. 5摇 应急预案 contingency plan
对基坑工程施工过程中可能发生的事故或灾害,为迅速、有
序、有效地开展应急与救援行动、降低事故损失而预先制定的全
面、具体的措施方案。
2. 0. 6摇 变形监测 deformation monitoring
对周边环境、支护结构和周围岩土体等监测对象实施的量测、
监视、巡查、预警等工作。
·2·
3摇 基本规定
3. 0. 1摇 基坑工程设计应综合考虑场地的工程地质及水文地质条
件、周边环境条件、基坑深度、施工条件、工期造价等因素,做到安
全可靠、因地制宜、因时制宜、精心设计、合理组织、严格监控、保护
环境。
3. 0. 2摇 超出现行相关标准适用范围的特大型、特别复杂的基坑工
程,或采用新技术、新工艺的基坑工程,应进行专项设计、论证、
评审。
3. 0. 3摇 当基坑支护结构作为永久工程的一部分时,应满足永久工
程设计要求。
3. 0. 4摇 所有图纸在图签中均应有设计人、校对人、审核人和项目
负责人签字,项目负责人的执业资格及签章要求应符合国家对执
业人员的管理规定。
·3·
4摇 编制深度
4. 1摇 一般规定
4. 1. 1 摇 设 计 图 纸 应 符 合 《 房 屋 建 筑 制 图 统 一 标 准》 ( GB / T 50001)、《建筑结构制图标准》(GB / T 50105)以及其他相关标准或 规范的规定。 4. 1. 2摇 设计文件应满足设备材料采购、非标准设备制作和施工的 需要。 4. 1. 3摇 支护结构施工图、基坑地下水控制施工图、基坑监测施工 图等应采用统一的图例绘制。
4. 2摇 编制深度
4. 2. 1摇 基坑工程设计文件一般包括图纸封面、图纸目录、设计说
明、设计图纸、计算书和设计变更。
4. 2. 2摇 图纸编排宜按图纸内容的主次关系、逻辑关系排序,先列
新绘制图纸,后列选用的重复利用图和标准图。 一般为图纸封面、
图纸目录、设计说明、基坑周边环境图、基坑周边地层剖面图或柱
状图、支护结构平面布置图、基坑地下水控制平面布置图、基坑监
测平面布置图、立面图和剖面图、节点详图、大样图等。
4. 2. 3摇 图纸封面应标明以下内容:
1摇 项目名称;
2摇 编制单位名称;
3摇
编制单位的项目负责人、设计人及校审人签字,并加盖编
制单位出图章及项目负责人的执业印章;
4摇 编制时间。
4. 2. 4摇 图纸目录应包含图纸页码、图号、名称、图幅等。
·4·
4. 2. 5摇 设计说明应包括以下内容:
1摇 工程概况;
2摇 场地工程地质与水文地质条件;
3摇 基坑周边环境情况;
4摇 设计依据及设计目标;
5摇 设计思路及方案选择;
6摇 支护结构设计;
7摇 地下水控制设计;
8摇 土石方开挖技术要求;
9摇 监测技术要求;
10摇 风险分析及应急预案;
11摇 其他需要说明的内容。
4. 2. 6摇 基坑设计施工图应包括以下内容:
1摇 基坑周边环境图;
2摇 基坑周边地层剖面图或柱状图;
3摇 基坑支护结构平面布置图;
4摇 基坑降水(排水)平面图;
5摇 基坑监测平面布置图;
6摇 基坑支护结构剖面图和立面图;
7摇 节点细部构造详图;
8摇 其他必要的设计图纸。
4. 2. 7摇 设计计算应满足有关标准要求,并应验算最不利工况条件
下设计的安全稳定性。 设计计算书应包括下列内容:
1摇 设计计算书应校审,并由设计人、校对人、审核人(必要时
包括审定人)在计算书封面或扉页上签字,并加盖单位出图章及项
目负责人的执业印章;
2摇 选用的岩土工程设计参数和选用依据;
3摇 当采用计算机软件进行相关的计算分析时,应注明计算机
·5·
软件名称及版本号等,采用的计算机软件应通过相关部门鉴定;
4摇 当采用计算机软件进行相关的计算分析时,应将计算模
式、计算公式、原始输入数据、计算步骤、计算成果等整理齐全并打
印成册,计算结果不得修改。
4. 2. 8摇 设计变更应说明变更原因、变更内容等,并提供相应的计
算书。 较大的变更应通过专家评审后实施。
·6·
5摇 设计说明及工程条件图
5. 1摇 一般规定
5. 1. 1摇 设计说明中的技术要求应与设计图纸相吻合,并作必要的
补充、说明。
5. 1. 2摇 设计说明的编制应综合考虑基坑工程的实际情况,做到内
容齐全,重点突出。
5. 1. 3摇 拟建工程基础及地下结构平面图和剖面图、周边环境平面
图和剖面图、代表性地层剖面图或柱状图、基坑工程平面图等工程
条件图件应符合相关标准的规定,并能清晰地绘制和标注基坑工
程条件。
5. 2摇 设计基本资料
5. 2. 1摇 基坑工程设计文件应明确工程概况、周边环境条件、场地
工程地质与水文地质条件、设计依据及设计目标等设计基本资料。
5. 2. 2摇 工程概况的编制应符合下列要求:
1摇
明确基坑工程的地理位置、总体规模、基坑工程的设计使
用期限;
2摇
明确拟建工程与基坑的关系,拟建工程的地基基础形式、
基础轮廓线、施工工艺等;
3摇 明确地下工程结构的特殊施工要求;
4摇 明确建筑设计依0. 000 标高、自然地面标高、基坑底标高及
其相互关系;
5摇 基础及地下结构工程平面图应标注底板底标高,当底板底
标高在不同区域有差异时应分别标注,对基坑周边开挖深度有变
化的区域应有剖面图并应标注剖面位置及剖面号;
·7·
6摇 基础及地下结构工程剖面图除按建筑制图标准绘制外,尚
应重点标注自然地面、承台、底板、连梁、电梯井等的标高;
7摇 基坑工程平面图应标明拟建建筑地下结构外边线、建筑用
地红线、基坑支护边线以及降水井布置、支护单元的划分等。
5. 2. 3摇 周边环境条件的编制应符合下列要求:
1摇 明确基坑工程影响范围内既有建(构)筑物的平面位置、结
构形式、层数、地基基础形式、基础埋深、目前结构完好情况,必要
时尚应明确设计荷载、建设及竣工时间,沉降变形情况等;
2摇 明确基坑工程影响范围内各种道路的类别与等级、交通负
载量、道路结构特征、目前完好情况等;
3摇
明确基坑工程影响范围内各种管线的类型、材质、埋置深
度、运行情况等,必要时应明确管线的等级、构造特征等;
4摇 周边环境平面图应重点标注基坑影响范围内的各种建
(构)筑物、管线等与基坑之间的平面关系及尺寸;
5摇 周边环境剖面图应重点标注基坑工程影响范围内的各种
建(构)筑物基础埋深、管线等的用途、埋设标高,必要时应标注管
型、管材、规格等。
6摇 其他需要明确的影响本基坑的地下障碍物和需要保护的
对象。
5. 2. 4摇 场地工程地质与水文地质条件的编制应符合下列要求:
1摇 场地地形、地貌特征;
2摇 与基坑有关的地层描述,包括年代、成因、岩土名称、厚度、
状态等,对特殊地层如砂土层、软土层、填土层、湿陷性黄土、膨胀
性岩土层等还应重点描述其特殊工程性质;
3摇
明确水文地质条件,包括水文地质单元的划分,含水层的
类型和性质,含水层的厚度及顶、底板标高,含水层的富水性、渗透
性、补给与排泄条件,各含水层之间的水力联系,地下水位标高及
动态变化等;
·8·
4摇 明确对基坑工程稳定性有影响的地表水体、地表径流及地
表排水等情况;
5摇 明确各有关地层的物理力学性质指标;
6摇 应绘制沿基坑工程边线的代表性地层剖面图或柱状图。
5. 2. 5摇 设计依据及设计目标应符合下列要求:
1摇 明确工程技术要求以及应遵循的相关标准;
2摇 确定基坑工程设计条件,明确基坑工程交付使用条件;
3摇
详细划分、综合确定基坑工程设计安全等级、设计使用期
限,明确基坑工程设计目标,提出具体的设计控制指标;
4摇 当基坑工程采用内支撑体系时,应按相关侧壁安全等级高
的控制设计;
5摇 明确需要验算的特殊工况要求。
5. 3摇 设计思路及方案选择
5. 3. 1摇 支护结构选型时,应综合考虑下列因素:
1摇 基坑深度;
2摇 岩土的性状及地下水条件;
3摇 基坑周边环境对基坑变形的承受能力及支护结构一旦失
效可能产生的后果;
4摇 主体地下结构及其基础形式、基坑平面尺寸及形状;
5摇 支护结构施工工艺的可行性;
6摇 施工场地条件及施工季节;
7摇 经济指标、环保性能和施工工期。
5. 3. 2摇 综合分析拟建工程地基基础及地下结构的特征、预测拟建
工程与基坑工程的相互影响,初步确定基坑支护结构的位置等,明
确需要采取的相应技术措施。
5. 3. 3摇 综合分析基坑工程周边环境特征,预测基坑工程对周边环
境的影响,明确需要加以保护的邻近建筑、地下管线、道路等,确定
·9·
具体的保护要求及变形控制要求等,并提出相应的保护方案等。
5. 3. 4摇 分析基坑工程的工程地质条件等特征,对土压力及水压力
计算、土的各类稳定性验算,正确选区土压力及水压力的分、合算
方法及相应的土的抗剪强度指标。 明确需要重点支护的地段,并
提出支护方案。
5. 3. 5摇 分析场地的水文地质条件特征,明确主要的含水层和相对
隔水层,选择降水方法,预测工程降水施工对周边环境的影响,并
提出具体解决方案。
5. 3. 6摇 依据现行相关标准,结合基坑工程设计安全等级及设计使
用期限,对基坑工程总体方案进行设计。 总体方案设计应包括基
坑支护设计、基坑地下水控制设计、基坑防排水设计、开挖设计、变
形控制设计等。
5. 3. 7摇 基坑周边条件差异较大者,应分段划分其安全等级,各分
段可采用不同的支护方案。
5. 3. 8摇 宜提出几种可行的基坑支护及地下水控制思路,做简要的
优缺点、适用性、经济性比较,确定基坑支护和地下水控制的设计
方案,进行施工图设计。
5. 4摇 基本设计要素
5. 4 . 1摇 基坑工程设计文件应明确工程设计方案、质量控制标准、
施工技术要点、土石方开挖原则、监测要求及安全应急措施等基本
设计要素。
5. 4 . 2摇 设计施工图部分应明确支护结构的主要设计参数、地下水
控制方案、地表防排水。
5. 4 . 3摇 原材料质量检验及检测部分应明确本工程所采用的主要
原材料品种、规格、型号及质量要求等内容,并应根据相关标准的
规定明确主要检测内容、检测方法、检测频率以及合格标准等。
5. 4 . 4摇 施工技术要点及质量检测要求部分应明确施工流程、主要
·10·
的施工工艺方法、施工技术要点、主要技术参数、质量控制标准及
验收要求等。
5. 4 . 5摇 土石方开挖及技术要求部分应明确土石方开挖原则、开挖
方法、开挖顺序等,当需要采取爆破施工时,应提出专项技术要求。
5. 4 . 6摇 基坑监测要求部分应明确监测目的、监测项目、监测频率、
报警指标以及测点布置的原则等。
5. 4 . 7摇 风险分析及应急预案部分应明确工程安全风险特点,预测
施工及后期运行过程中可能存在的主要风险,并明确应采取的应
急措施。 注明涉及危险性较大工程的重点部位和环节,提出保障
工程周边环境安全和工程施工安全的意见,必要时进行专项设计。
·11·
6摇 支护结构设计
6. 1摇 一般规定
6. 1. 1摇 基坑工程支护设计应综合考虑各种荷载类型及其组合,说
明验算的各种不利组合及工况。
6. 1 . 2摇 对于设计使用年限超过 2 年的支护结构,应进行耐久性专
门设计。
6. 2摇 排摇 桩
6. 2. 1摇 排桩支护设计计算应包括下列内容:
1摇 土、水压力计算(包括各种附加荷载);
2摇 桩的入土嵌固深度及总桩长;
3摇 桩身位移;
4摇 桩身内力及桩的配筋量;
5摇 整体稳定性;
6摇 抗倾覆稳定性计算;
7摇 抗隆起稳定性计算。
6. 2. 2摇 排桩支护设计施工图应包括下列内容:
1摇 支护排桩平面布置图。 平面布置图应标明桩的桩径、间距
及平面位置,桩中心线与建筑物边(轴) 线及基础承台或底板外边
线的位置关系。
2摇 钢筋混凝土支护桩的配筋图。 应标明配筋数量、钢筋布置
形式、钢筋类型、级别、保护层厚度等,非对称配筋时应在配筋图上
明确标示方向。 竖向配筋图应标明自然地面与桩顶、 底标高、
桩长。
型钢、钢管、钢板支护桩,应标明型号、材质、连接构造等,自然
·12·
地面与桩顶和桩底标高、桩长。
3摇 桩顶冠梁、连梁施工详图。 应标注冠梁的截面尺寸、梁顶
标高、自然地面标高,混凝土强度及配筋图等。
4摇 人工挖孔桩护壁设计施工图。 应标注护壁形式、护壁厚
度、混凝土强度及配筋。
5摇 设计说明。 应对支护桩桩身设计强度、施工工艺方法和顺
序加以说明,并应说明质量要求及检测项目和要求。
6. 3摇 锚摇 杆
6. 3. 1摇 锚杆支护设计计算应包括下列内容:
1摇
水平向单位宽度锚固力标准值,锚杆轴向拉力设计值,锚
杆极限承载力;
2摇 锚杆锚固体形状、直径、长度,锚杆杆体材料型号、规格及
数量,锚杆自由段、锚固段长度及锚杆总长;
3摇 锚杆腰梁内力及截面强度验算。
6. 3. 2摇 锚杆支护设计施工图应包括下列内容:
1摇 锚杆平面布置图。 应标明锚杆间距及平面位置。
2摇 锚杆立面布置图。 应标明锚杆间距、锚杆设置标高等。
3摇 锚杆剖面详图。 应标明锚杆设置标高,锚杆自由段、锚固
段长度及总长,锚杆结构构造详图,包括锚固体形状、直径、倾角及
杆体材料、数量,锚杆与腰梁的连接等。
4摇 锚头施工详图。 包括锚头断面图等,应标明锚头类型、尺
寸,锚具材料、类型等。
5摇 腰梁施工详图。 钢筋混凝土腰梁应标注腰梁的截面尺寸、
梁顶(底)标高,混凝土强度及配筋图等;钢腰梁应标明梁顶(底)标
高、型号、材质、连接构造等。
6摇 设计说明。 应对锚杆浆体材料、配比、浆体设计强度、注浆
方法和压力、轴向拉力设计值及预应力荷载等加以说明,并应说明
·13·
防腐蚀设计要求、基本试验及验收要求等。
6. 4摇 内支撑
6. 4. 1摇 内支撑支护设计计算应包括下列内容:
1摇 支撑结构内力计算,包括各承力构件的轴向力、剪力及
弯矩;
2摇
支撑结构截面承载力、变形及稳定性验算,包括节点强度
验算;
3摇 围檩内力计算及截面强度验算;
4摇 立柱截面承载力、变形及稳定性验算;
5摇 拆除支撑时,换撑体系的设计计算;
6摇 内支撑结构计算简图。
6. 4. 2摇 内支撑支护设计施工图应包括下列内容:
1摇
支撑结构平面图, 应标明内支撑和换撑的平面布置及
标高;
2摇 支撑构件及节点详图;
3摇 腰梁及节点详图;
4摇 立柱详图;
5摇 换撑构件详图;
6摇 工况说明图;
7摇
设计说明,应说明内支撑的结构体系及所采用的材料,内
支撑结构的计算模式(包括各层内支撑自上而下设置和自下而上
拆除时的各种工况),各构件的构造要求及分工况开挖和拆除
要求。
6. 5摇 地下连续墙
6. 5. 1摇 地下连续墙支护设计计算应包括下列内容:
1摇 土、水压力计算(包括各种附加荷载);
·14·
2摇 地下连续墙入土深度及内力计算;
3摇 地下连续墙墙体位移;
4摇 地下连续墙配筋及截面强度验算;
5摇 槽壁稳定性验算,接头构件的强度及变形验算;
6摇 整体稳定性验算;
7摇 抗倾覆稳定性验算:
8摇 抗隆起稳定性验算。
6. 5. 2摇 地下连续墙施工应提供导墙专门设计。
6. 5. 3摇 地下连续墙作为地下室外墙的一部分或全部时,除应提供
6. 5. 1 条计算内容外,尚应满足主体结构的设计要求,并提供永久
性结构计算书。
6. 5. 4摇 地下连续墙支护设计施工图应包括下列内容:
1摇 地下连续墙平面布置图(含单元槽段划分);
2摇 地下连续墙、导墙及机械行走道路结构图;
3摇 当采用地下连续墙+内支撑支护时,除应提交内支撑施工
图外,还应提交内支撑与地下连续墙连接处的节点构造详图;
4摇 当采用地下连续墙+锚杆支护时,除应提交锚杆施工图外,
还应提交锚杆孔洞预留及锚杆孔洞处理详图;
5摇 当地下连续墙作为地下室外墙的一部分或全部时,应提交
预埋件详图;
6摇 设计说明,说明地下连续墙的类型、结构形式及施工工艺,
地下连续墙的截面尺寸、单元槽段划分及接头形式等。
6. 6摇 重力式水泥土挡墙
6. 6. 1摇 重力式水泥土挡墙支护设计计算应包括下列内容:
1摇 土、水压力计算(包括各种附加荷载);
2摇 截面尺寸及挡墙入土深度;
3摇 墙体变形计算;
·15·
4摇 抗滑稳定性验算;
5摇 抗覆定稳定性验算;
6摇 整体稳定性验算;
7摇 抗隆起稳定性验算;
8摇 正截面应力计算 。
6. 6. 2摇 重力式水泥土挡墙支护设计施工图应包括下列内容:
1摇 平面布置图。 应标明桩径、间距及平面位置,挡墙内边线
与建筑物边轴线及基础承台或底板外边线的位置关系。
2摇 剖面图。 应标明挡墙截面尺寸、深度及墙顶标高、自然地
面标高等。
3摇 设计说明。 应说明水泥士桩选用的水泥品种、强度等级、
水泥用量以及水泥土强度要求。 应说明构成水泥土桩的成桩工
艺、布置形式、桩横截面及相邻桩搭接尺寸等要求。
6. 7摇 土钉墙
6. 7. 1摇 土钉墙支护设计计算应包括下列内容:
1摇 土、水压力计算(包括各种附加荷载);
2摇 土钉抗拔承载力验算;
3摇 土钉受拉承载力验算;
4摇 整体滑动稳定性验算;
5摇 抗隆起稳定性验算(基坑底面下有软土层情况)。
6. 7. 2摇 土钉墙支护设计施工图应包括下列内容:
1摇 土钉墙平面布置图。 应标明建筑物边轴线,基础边承台或
底板边线,基坑开挖上边线、下边线及其与建筑物边轴线的位置关
系等。
2摇 立面图。 应标明面层筋网、加强筋、土钉的间距及连接方
式等。 包括土钉与面层连接大样图等。
3摇 剖面图。 应标明自然地面标高,开挖坡率,各层土钉设置
·16·
标高,各层土钉轴向拉力设计值、直径,长度、倾角、拉杆材料规格、
型号及面层混凝土强度、厚度等。
4摇 构造详图。 应包括土钉杆体、定位支架、土钉与面层连接、
泄水孔大样图等。
5摇 设计说明。 应说明各段边坡开挖坡率,各层土钉的水平、
竖向间距、直径、长度、倾角及轴向拉力设计值,说明士钉浆体材
料、配比、浆体设计强度、注浆压力等。
·17·
7摇 地表水及地下水控制
7. 1摇 一般规定
7. 1. 1摇 地表水及地下水控制设计应包括地表截排水设计、地下降
排水设计。 当降水会对周边受保护的建(构)筑物、管线、道路等造
成危害时,应进行地下水回灌设计和截水帷幕设计。
7. 1. 2摇 基坑工程需要进行地下水控制设计时,应与基坑支护结构
统一考虑,根据工程需要选择降排水、截水帷幕等措施,提供合理
的地下水控制设计方案。
7. 1. 3摇 地表水及地下水控制设计应说明选用的控制方法、设计计
算模型,并提供完整的计算书。
7. 2摇 降排水与回灌
7. 2. 1摇 基坑降排水和回灌设计计算应包括下列内容:
1摇 基坑涌水量;
2摇 设计单井出水量;
3摇 降水井的数量、深度、滤水管长度;
4摇 承压水降水基坑开挖底板稳定性计算;
5摇 降水区内地下水位的预测计算;
6摇 降水引起的周边地面沉降计算;
7摇 回灌井单井回灌量。
7. 2. 2摇 基坑降排水与回灌设计文件应提交下列施工图纸:
1摇 降水井、回灌井及观测井等的平面布置图。 降水井、回灌
井及观测井应标明井孔的类型、编号、位置及井距等。
2摇 降水井、回灌井及观测井的结构大样图。 降水井、回灌井
及观测井应标明井孔的直径,井管、滤水管的长度、材质、规格,井
·18·
深,滤料及填土的深度和标高。
3摇 降排水系统布设图。
4摇 必要时尚应提供设计降深的地下水等水位线图、基坑周边
地面沉降预测图等。
5摇 设计说明。 应明确下列技术要求:降水方法及降水井的构
造要求,降水井平面布置及高程布置,基坑涌水量及单井出水量,
设计控制降深,降水井所用滤网、滤料的要求,降水井出水含砂量
的要求。 施工技术要求应包括降水设备配置及施工管理要点、降
水井与地下室底板的关系及防渗处理措施、降水结束后的封井要
求、 应急处理措施。
7. 2. 3摇 基坑降排水与回灌设计应预测基坑降水对周围环境的影
响程度,并应制定相应的环境保护措施。 其主要内容应包括:
1摇 有关计算参数、计算公式的确定;
2摇 降水可能引起的周围建(构)筑物附加沉降的估算;
3摇 降水可能引起的地面沉降及对周边环境影响的评估;
4摇 对周边环境的保护措施,必要时应作专门设计(如回灌措
施)。
7. 3摇 地表截排水与截水帷幕
7. 3. 1摇 地表截排水与截水帷幕设计计算应包括下列内容:
1摇 渗透稳定性验算;
