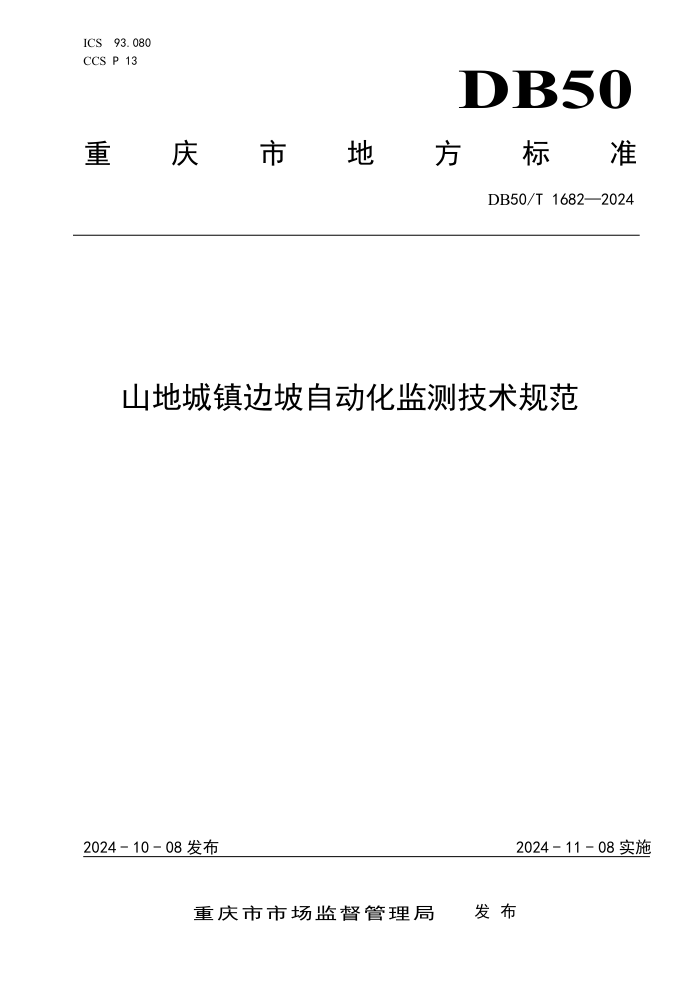

ICS 93.080 DB50
CCS P 13
重
庆 市 地 方 标 准
DB50/T 1682—2024
山地城镇边坡自动化监测技术规范
2024 - 10 - 08 发布
2024 - 11 - 08 实施
重庆市市场监督管理局 发 布
DB50/T 1682-2024
目 次
前言................................................................................................................................................................... III
1 范围...................................................................................................................................................................1
2 规范性引用文件...............................................................................................................................................1
3 术语和定义.......................................................................................................................................................1
4 基本要求...........................................................................................................................................................2
5 资料收集与分析...............................................................................................................................................2
5.1 资料收集...................................................................................................................................................2
5.2 资料分析...................................................................................................................................................3
6 监测设计...........................................................................................................................................................3
6.1 监测等级...................................................................................................................................................3
6.2 监测内容...................................................................................................................................................3
6.3 监测网布设...............................................................................................................................................4
6.4 监测精度...................................................................................................................................................5
6.5 监测频率...................................................................................................................................................5
6.6 仪器设备...................................................................................................................................................5
6.7 基础设施...................................................................................................................................................6
6.8 方案编制...................................................................................................................................................6
7 监测实施...........................................................................................................................................................7
7.1 监测点土建施工.......................................................................................................................................7
7.2 设备安装...................................................................................................................................................7
7.3 设备调试...................................................................................................................................................8
7.4 监理...........................................................................................................................................................8
7.5 验收...........................................................................................................................................................8
8 运行与维护.......................................................................................................................................................8
9 数据处理分析...................................................................................................................................................9
10 监测预警.........................................................................................................................................................9
10.1 预警级别.................................................................................................................................................9
10.2 预警级别判定.......................................................................................................................................10
10.3 预警响应...............................................................................................................................................10
11 监测系统要求...............................................................................................................................................11
12 成果提交与归档...........................................................................................................................................11
附录 A （规范性） 现场调查核实表..............................................................................................................13
附录 B （规范性） 宏观巡查记录表..............................................................................................................16
I
DB50/T 1682—2024
附录 C （资料性） 常用监测仪器设备选型表............................................................................................. 17
附录 D （规范性） 监测仪器设备技术性能参数......................................................................................... 19
附录 E （资料性） 监测网点建设要求..........................................................................................................25
附录 F （资料性） 山地城镇边坡监测方案编制提纲................................................................................. 29
附录 G （资料性） 监测钻孔地质编录表......................................................................................................30
附录 H （资料性） 监测工程验收记录表......................................................................................................31
附录 I （资料性） 巡检维护记录表..............................................................................................................35
附录 J （资料性） 变形阶段划分..................................................................................................................36
附录 K （资料性） 成果报告内容要求..........................................................................................................38
II
DB50/T 1682-2024
前 言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由重庆市规划和自然资源局提出、归口并组织实施。
本文件起草单位：重庆地质矿产研究院、重庆大学、重庆市地质灾害防治中心、重庆市地质环境监
测总站、重庆华地资环科技有限公司、重庆市地理信息和遥感应用中心、重庆市气象科学研究所。
本文件主要起草人：陈立川、周小平、康燕飞、易忠军、杨勇、董平、李少荣、马飞、袁超、梁丹、
徐洪、杨世琦、陈斌、廖云平、仉文岗、陈结、王成龙、杨海清、王鲁琦、王琦、李辉、任世聪、陈念、
王永甫、张志斌、秦代伦、王磊、曾国机、向强、陈坤、郭兵、谭淋耘、唐云辉、李思宇、黄飞、廖蔚
茗、李林、张精平、江君、任晓虎、王骏、阳畅、曾亮、李柏佚、戴雄辉。
III
DB50/T 1682-2024
山地城镇边坡自动化监测技术规范
1
范围
本文件规定了山地城镇边坡自动化监测的基本要求、资料收集与分析、监测设计、监测实施、运行
与维护、数据处理分析、监测预警、监测系统要求和成果提交与归档等要求。
本文件适用于山地城镇边坡自动化监测工作，其他区域边坡自动化监测工作可参照执行。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 50026—2020
工程测量标准
GB/T 50123
土工试验方法标准
GB 50330
建筑边坡工程技术规范
GB 50343
建筑物电子信息系统防雷技术规范
GB 50666
混凝土结构工程施工规范
CJJ/T 73
卫星定位城市测量技术标准
DZ/T 0222
地质灾害防治工程监理规范
DZ/T 0273
地质资料汇交规范
JGJ 8
建筑变形测量规范
SL 21
降水量观测规范
DB50/T 143—2018
地质灾害防治工程勘查规范
DBJ50/T 445
建筑边坡工程监测技术标准
3
术语和定义
下列术语和定义适用于本文件。
3.1
山地城镇边坡
slope of mountain town
位于山区、丘陵城镇区因人类工程活动所形成的边坡及可能诱发失稳的自然斜坡。
3.2
自动化监测
automatic monitoring
采用传感器，结合计算机和通讯技术，实现山地城镇边坡变形位移、应力应变和环境影响因素等信
息自动采集、传输和预警的过程。
3.3
监测点
monitoring point
能反映监测区稳定性状态、发展变化趋势和环境影响因素的测量点。
[来源：DB50/T 1041—2020，3.3，有修改]
1
DB50/T 1682—2024
3.4
监测剖面线
monitoring section line
为获取边坡区域内某一特定方向上的整体变形情况，在该方向上布设若干监测点所形成的一条监测
线。
[来源：DB50/T 1041—2020，3.5，有修改]
3.5
监测网
monitoring network
由基准点、监测点和监测剖面线组成的用于控制监测对象整体变化情况的观测网。
3.6
监测预警
monitoring and early warnings
利用监测数据，基于预警模型对山地城镇边坡当前稳定性状态和发展趋势进行分析研判，确定预警
等级并发布预警信息的过程。
3.7
阈值预警
early warning based on threshold value
定量监测数据超过对应监测预警分级阈值时，发出告警信息的技术手段。
3.8
综合预警
comprehensive early warning
基于定量指标监测数据，结合定性判别指标综合确定监测预警级别并发出告警信息的技术手段。
4
基本要求
4.1
对于人工监测实施困难、变形趋势明显的边坡，应开展自动化监测。
4.2
实施边坡自动化监测工作前，应编制监测方案；监测设备安装调试完工后，应进行验收。
4.3
自动化监测仪器设备的监测精度及性能指标应满足本文件相关规定并经检验校准合格。
4.4
监测设备安装点位的选择应遵循有效性、环境适宜性、施工可行性、维护便利性等原则。
4.5
监测基准宜采用 2000 国家大地坐标系和 1985 国家高程基准。
4.6
边坡影响范围内存在建（构）筑物、桥梁、隧道等保护对象需开展监测时，应按 GB 50026—2020
及相关行业规范执行。
4.7 宜采用新技术、新方法、新设备开展边坡自动化监测。
5 资料收集与分析
5.1 资料收集
5.1.1 开展监测工作前应收集监测区相关资料并开展现场调查核实。
5.1.2 收集资料包括但不限于：
a) 地质资料：地质灾害调（勘）查资料、水文地质资料、工程地质资料等；
b) 规划资料：市级和区（县）国土空间规划、地质灾害防治规划等；
c) 影像资料：SAR 影像、高分辨率遥感影像、无人机影像等；
d) 其他资料：已有监测资料、已有防治工程设计资料、社会经济情况等。
5.1.3 现场调查核实内容包括但不限于：
a) 边坡特征：形态特征、规模特征、变形破坏特征；
b) 威胁对象：威胁人数、建（构）筑物、基础设施等；
2
DB50/T 1682-2024
c) 其他：现场监测环境条件、已有监测设施状况等。
5.1.4 现场调查核实内容按附录 A 执行。
5.2 资料分析
5.2.1 资料分析内容包括但不限于：
a) 地质环境条件：地形地貌、气象水文、地质构造、地层岩性、水文地质、工程地质、土地利用、
植被等；
b) 地质环境问题：地质环境问题类型、数量、位置、规模、影响范围、已采取治理措施及效果等；
c) 综合分析：边坡稳定性、威胁对象重要性等。
5.2.2 经资料收集整理分析并结合现场调查核实，应明确监测范围、等级、内容、方法等。
6 监测设计
6.1 监测等级
6.1.1 监测等级应根据边坡稳定性和威胁对象重要性确定，监测等级划分按表 1 执行。
表 1 监测等级划分
威胁对象重要性 边坡稳定性
不稳定或欠稳定 基本稳定 稳定
重要 一级 一级 二级
较重要 一级 二级 三级
一般 二级 三级 三级
注1：可根据边坡工程分段情况确定多个监测等级。
6.1.2
边坡稳定性判断按照 DB50/T 143—2018、GB 50330 执行。
6.1.3
威胁对象重要性划分按照 DB50/T 143—2018 附录 B 执行。
6.2
监测内容
6.2.1
监测内容包含位移类、力学类、环境类和其他类。
6.2.2
监测内容应根据监测等级确定，按表 2 执行。
表 2
监测内容
监测 等级 监测内容
位移类 力学类 环境类 其他类
地表 位移 地表 裂缝 深部 位移 地表 倾斜 支护结 构应力 岩土 应力 降雨量 地下 水位 含水率 次声或 微震 加速度
一级 应测 应测 应测 宜测 应测 宜测 应测 应测 宜测 宜测 宜测
二级 应测 应测 宜测 可测 宜测 宜测 应测 宜测 宜测 宜测 宜测
三级 应测 应测 可测 可测 可测 可测 应测 宜测 可测 可测 可测
6.2.3
采用自动化监测时，应开展宏观巡查工作，宏观巡查内容按照附录 B 执行。
3
DB50/T 1682—2024
6.2.4
在自动化监测基础上，宜采用 InSAR(星载合成孔径干涉雷达)、LiDAR(机载激光雷达)等方法开
展辅助监测。
6.3 监测网布设
6.3.1 监测剖面布设位置应根据监测范围确定，并符合下列要求：
a) 监测剖面包括纵剖面和横剖面，剖面应贯穿监测范围，由纵、横剖面所形成的监测网应能控制
边坡整体变形区域；
b)
边坡影响范围内有重要保护对象或显著变形区域应布设监测剖面；
c)
纵剖面方向应与边坡滑动方向一致或相近；
d)
推移变形破坏模式的边坡宜将横剖面布设在中后部，牵引变形破坏模式的边坡宜将横剖面布设
在中前部。
6.3.2
监测剖面与监测点布设数量应根据监测等级确定，按表 3 执行,且应满足以下要求：
a)
监测点宜布置在监测剖面线上，偏离剖面线不宜超过 5 m，应避开微地貌影响强烈的区域；
b)
监测设备对监测点、监测剖面布设有特殊要求时，应按监测设备性能指标参数规定的要求执行；
c)
边坡支护结构监测点布设应符合 DBJ50/T 445 相关规定。
表 3
监测网布设
分类布设要求 监测等级
一级 二级 三级
监测剖面布设要求 不少于 2 条纵剖面和 1 条横剖 面，纵剖面线距不宜大于 100 m 不少于 1 条纵剖面和 1 条横剖 面，纵剖面线距不宜大于 120 m 不少于 1 条纵剖面，纵剖面线 距不宜大于 150 m
监测点布设要求 每条剖面监测点不少于 3 个， 人工边坡监测点间距不宜大于 20 m，自然斜坡监测点间距不 宜大于 80 m 每条剖面监测点不少于 3 个， 人工边坡监测点间距不宜大于 30 m，自然斜坡监测点间距不 宜大于 100 m 剖面监测点数量不少于 2 个， 人工边坡监测点间距不宜大于 40 m，自然斜坡监测点间距不 宜大于 120 m
6.3.3
位移类监测点布设应符合下列要求：
a)
GNSS(全球卫星导航定位系统）位移监测基准点和监测点布设应符合 CJJ/T 73 规定；
b)
裂缝监测点应布设在主控裂缝两侧，布设方向应与变形方向一致，裂缝发育长度大于 50 m 时
应布设不少于 2 个监测点；
c)
深部位移监测点宜与地表位移监测点同点位布设，监测孔直径不小于 110 mm，孔底应穿过边
坡最下层潜在滑动面不小于 3 m，且潜在滑动面以下传感器不少于 2 个；
d)
倾斜监测点应布设在可能发生倾斜的主要变形区域；
e)
自动化全站仪监测站应布设在视野开阔无遮挡且稳定的位置，具体要求应按照 JGJ 8 执行；
f)
静力水准垂直位移监测应将传感器稳固安装在待测对象上，具体要求应按照 JGJ 8 执行；
g)
地基雷达变形监测应将监测目标置于雷达波束最优辐射区域内，具体要求应按照 GB 50026—
2020 执行。
6.3.4
应力类监测点布设应符合下列要求：
a)
支挡结构应力监测点应布设在受力最大且有代表性的部位；
b)
岩土应力监测点应布设在变形体阻滑段和应力集中的部位。
6.3.5
环境类监测点布设应符合下列要求：
a)
降雨量监测点布设在相对平坦空旷的场地，承雨器口至山顶的仰角不大于 30°，不宜布设在风
口或有遮挡的位置，同时应符合 SL 21 相关规定；
4
DB50/T 1682-2024
b)
地下水位监测点沿监测剖面布设，宜与深部位移监测点同点位，孔底应穿过最低地下水位面不
小于 3 m，单条剖面监测点数量不少于 2 个；
c) 含水率监测点选择在土层厚度不小于 1 m 且碎石杂物含量较少的区域，孔深不小于 0.4 m。
6.3.6 次声监测、微震监测、加速度监测等其他类监测点宜根据监测需要和设备使用条件进行布设。
6.4 监测精度
6.4.1 监测精度应根据监测等级、边坡类型及监测内容确定。
6.4.2 监测精度不应低于表 4 中的规定，表中垂直位移精度仅适用于人工边坡，自然斜坡垂直位移监
测精度按照 GB 50026—2020 中 10.9 条规定执行。
表 4
监测精度
监测 等级 位移类 力学类 环境类 其他
地表位移 地表 裂缝 %F·S 深部 位移 mm/m 地表 倾斜 ° 支护结 构应力 %F·S 岩土 应力 %F·S 降雨量 % 地下 水位 mm 含水率 % 微震 V/g 次声 mV/Pa 加速度 2 m/s
水平位移 mm 垂直位移 mm
一级 3 0.5 0.1 0.25/1 0.01 0.5 0.5 4 10 1 5 50 9.8×10 -3
二级 6 1.0 0.2
三级 10 2.0 0.5
6.5
监测频率
监测频率应根据监测项目类型、环境工况以及类似工程经验综合确定，能系统反映和记录监测内容
的重要变化过程及时刻。受边坡影响的可能诱发失稳的自然斜坡监测频率应按表5执行，边坡支护结构
监测频率按DBJ50/T 445执行。
表 5
监测频率
项目监测类型 监测频率
正常情况 特殊情况 b
日常监测 ≥1 次/小时 ≥3 次/小时
宏观巡查 ≥2 次/月 ≥4 次/月
应急监测 a
≥4 次/小时
a 指突发灾险情后，为确保边坡威胁对象及救援人员安全所开展的临时监测。 b 特指以下情况： 1) 边坡出现明显宏观变形破坏迹象或原有变形迹象明显增大； 2) 各类监测数据呈明显持续变化趋势； 3) 极端强降雨天气； 4) 其它显著不利于边坡稳定的情况。
6.6 仪器设备
6.6.1 监测仪器设备选择应符合下列要求：
a) 选用具有实时采集发送监测数据功能的仪器设备；
b) 根据边坡地质环境条件、监测内容和监测精度选择监测仪器设备类型，可参照附录 C 执行；
5
DB50/T 1682—2024
c)
除满足本文件 6.4.2 条规定监测精度外，其它功能技术参数指标按附录 D 执行。
6.6.2
宜选用低功耗监测设备并配置蓄电池太阳能板供电系统，应参照当地平均日照时长设计太阳能
板功率，当安装点位存在植被遮挡或平均日照时长偏低时应考虑供电冗余设计。
6.7 基础设施
6.7.1 基础设施设计包括基坑尺寸、地笼尺寸、回填浇筑材料、立杆参数和配套设施等，包括但不限
于：
a)
土质地基采用地埋式基础时，基础设施设计参数按表 6 执行，大样图见附录 E 中图 E.1 ；
b)
岩质地基采用锚固式地笼基础时，基础设施设计参数按表 7 执行，大样图见附录 E 中图 E.1 ；
c)
立杆采用烤漆镀锌管，法兰盘、太阳能板支架及螺栓等配件应喷涂防锈漆；
d)
立杆底部应有法兰盘，法兰盘材质、厚度与立杆一致，大小与立杆高度匹配；
e)
地裂缝拉线墩尺寸不小于 0.2 m×0.2 m×0.2 m，拉线墩距离监测点基础不小于 3 m。
表 6
土质地基基础设施设计参数
立杆参数 地笼参数 基础尺寸 (长×宽×深） m 混凝土强 度等级
高度 m 直径 mm 壁厚 mm （长×宽×高 a） m 钢筋直径 mm 外露长度 b
cm
1 ≥50 ≥2 0.2×0.2×0.4 ≥14 ≥10 ≥0.4×0.4×0.4 ≥C20
3 ≥110 ≥3 0.2×0.2×0.75 ≥16 ≥10 ≥0.8×0.8×1.0 ≥C20
6 ≥130 ≥3 0.3×0.3×0.75 ≥20 ≥10 ≥1.0×1.0×1.0 ≥C20
a 指地笼埋设深度与外露长度之和。 b 指超出基座平台顶面以上长度。
表 7
岩质地基基础设施设计参数
立杆参数 地笼参数 基座平台尺寸 (长×宽×高 a） m 混凝土强 度等级
高度 m 直径 mm 壁厚 mm 锚孔直径 cm 有效锚固深度 cm 外露长度 cm
1 ≥50 ≥2 ≥3 ≥20 ≥10 ≥0.4×0.4×0.2 ≥C20
3 ≥110 ≥3 ≥5 ≥20 ≥10 ≥0.6×0.6×0.5 ≥C20
6 ≥130 ≥3 ≥5 ≥40 ≥10 ≥0.8×0.8×0.5 ≥C20
注1：锚固式地笼钢筋直径按表6执行。 注2：锚孔与锚筋之间采用植筋胶封填。
a 指基座平台顶面距离地面最小高度。
6.7.2 供电及避雷等配套设施设计应符合下列要求：
a) 蓄电池、太阳能板及控制器等供电系统配置应满足监测设备连续运行要求；
b) 野外监测系统应配备直击雷防护装置，防雷设计按照 GB 50343 执行。
6.8 方案编制
6.8.1 应在资料整理分析和野外踏勘基础上编制监测方案。
6.8.2 方案编制提纲见附录 F。
6
DB50/T 1682-2024
7 监测实施
7.1 监测点土建施工
7.1.1 基础设施施工应符合下列要求：
a) 施工前应做好技术安全交底、材料准备及监测点放样等；
b) 应按照设计参数开挖基坑；
c) 混凝土浇筑及养护应按照 GB 50666 执行；
d) 立杆应与基础连接牢固并与基座平台垂直。
7.1.2 开展深部位移、土压力、地下水位、次声微震等监测，应进行钻探施工并符合下列要求：
a) 钻孔误差符合表 8 中的规定；
b) 施工过程中应填写钻孔地质编录表，填表内容见附录 G。
表 8 监测钻孔施工误差
孔深误差 孔斜误差
孔深≤50 m 50 m＜孔深≤100 m 100 m＜孔深≤150 m 150 m＜孔深
1 ‰ ＜1 ° ＜2 ° ＜3 ° 每递增 100 m，孔斜增加 1 °
7.2
设备安装
7.2.1
GNSS（全球卫星导航定位系统）接收机天线应固定在立杆顶端，接收机及蓄电池应放置于具有
三防功能的配电箱中，配电箱安装高度不低于 2.5 m。安装示意图见附录 E 中图 E.2 。
7.2.2
裂缝计安装应符合下列要求：
a)
应垂直于裂缝安装，拉绳应采用套管保护；
b)
土体上安装裂缝计时，符合下列要求：
1)
拉绳固定在拉线墩上，均埋入地下且深度不小于 0.3 m；
2)
拉线墩及裂缝计位置距离裂缝边缘均不小于 1.5 m；
3)
拉绳转向时应安装导向轮。
c)
岩体上安装裂缝计时，拉绳可采用螺栓固定。
7.2.3
深部位移监测设备安装应符合下列要求：
a)
应安装测斜管并伸入孔底，上部露出地面高度不小于 0.2 m；
b)
传感器竖向布置间距不应大于 5 m，在潜在滑动面、土岩交界面、岩体破碎带处不宜大于 2 m，
传感器标记方向应与边坡主滑方向一致；
c)
测斜管与孔壁之间、传感器与测斜管内壁间应采用细砂、膨润土或水泥砂浆等封填密实；
d)
安装完毕后孔口应采用混凝土墩进行保护，各类深部位移安装示意图见附录 E 中图 E.3。
7.2.4
倾角计应固定在边坡或支护结构表面，传感器安装方向应与边坡主滑方向一致。
7.2.5
支护结构应力计安装应符合下列要求：
a)
采用表面粘贴法安装前，应对贴面进行整平抛光，粘贴剂应采用固化速度快、粘贴能力强、耐
温性和耐湿性高的胶水；
b)
采用螺栓固定安装时，传感器与监测对象应保持长期紧贴。
7.2.6
岩土应力计安装应符合下列要求：
a)
受力面与监测压力方向垂直并紧贴被监测对象；
b)
安装完成后充填密实。
7
DB50/T 1682—2024
7.2.7
雨量计安装应按照 SL 21 执行。
7.2.8
地下水位监测设备安装应符合下列要求：
a)
孔内安装滤水管，长度不小于含水层厚度，上部露出地面高度不小于 0.2 m；
b)
滤水管外壁用 60 目尼龙纱网包扎 2 层；
c)
滤水管与钻孔壁之间采用砾石骨料充填，距离孔口不小于 1.5 m 范围内采用粘土球或水泥砂浆
回填；
d)
安装完毕后孔口采用混凝土墩进行保护，地下水位监测安装示意图见附录 E 中图 E.4。
7.2.9
含水率计安装应符合下列要求：
a)
避开地裂缝及金属件，避让距离不小于 0.5 m；
b)
安装孔深、孔径满足传感器安装标识要求；
c)
安装完成后采用泥浆土回填；
d)
具备现场标定功能的含水率计应现场检查数据质量，否则根据取样测试结果进行标定，取样测
试按照 GB/T 50123 执行。
7.2.10 静力水准仪安装应按照 JGJ 8 执行。
7.2.11 次声监测、微震监测、加速度监测等其他监测设备应根据监测需求和设备使用说明书进行安装。
7.2.12 太阳能板支架应固定在立杆中上部，朝正南方，倾角 30°～35°。
7.2.13 防雷系统安装应按照 GB 50343 执行。
7.2.14 监测点建设完成后应制作标识铭牌，铭牌规格及内容见附录 E 中图 E.5。
7.3 设备调试
7.3.1 应对设备电源线、数据线等连接线路和控制器负载端输出电压进行检查。
7.3.2 现场检查设备数据采集频率、数据质量。
7.3.3 现场检查远程客户端数据接收情况，确保传输通讯正常、数据量满足设计要求。
7.3.4 设备调试完成后，应进行初始化设置或归零处理。
7.4 监理
应依据监测设计对监测实施全过程进行监理，按照DZ/T 0222执行。
7.5 验收
7.5.1 应依据监测设计对监测工程进行验收。
7.5.2 验收内容包括但不限于：
a) 资料是否齐全；
b) 设计内容是否完成；
c) 工程质量是否合格；
d) 验收填表见附录 H。
8 运行与维护
8.1 应定期检查设备在线状态，设备离线时应及时排查原因并恢复在线。
8.2 数据异常时应及时分析原因并排除异常。
8.3 应定期对监测点进行巡检，对发现的问题及时处置，巡检内容包括但不限于：
a) 设备完好性，是否存在设备破损、连接线路松动；
b) 太阳能板积灰与遮挡；
8
DB50/T 1682-2024
c) 蓄电池电量电压；
d) 雨量筒是否存在异物堵塞；
e) 设备箱锈蚀、积水等情况。
8.4 巡检维护记录内容见附录 I。
9 数据处理分析
9.1 应建立数据库实时存储监测数据，并及时对监测数据进行预处理，剔除粗差，消除系统误差。
9.2 可采用量程阈值法和 2σ原则法识别粗差和异常数据；监测数据出现趋势性变化时，应采用量程
阈值法进一步识别确认。
9.3
对剔除异常数据后的波动数据，可采用移动平均线进行平滑处理。
9.4
数据处理成果图件按表 9 执行，需要进行时空对比分析时，可将不同类型图件进行叠加。
表 9
数据处理成果图件统计
监测内容 数据处理成果图件
位移类 地表位移 ——水平位移增量时程曲线图、累计位移时程曲线图 ——垂直位移增量时程曲线图、累计位移时程曲线图 ——位移矢量图
裂缝 位移增量时程曲线图、累计位移时程曲线图
深部位移 ——水平位移增量时程曲线图、累计位移时程曲线图 ——深部位移极大值点位移矢量图
倾斜监测 倾斜角度增量时程曲线图、累计时程曲线图
力学类 支护结构应力 应力增量时程曲线图、累计变化时程曲线图
岩土应力
环境类 降雨量 降雨量柱状图
地下水位 水位变化时程曲线图
含水率 含水率变化时程曲线图
其他 次声或微震 信号频谱图、事件频数图
加速度 加速度变化时程曲线图、异常加速度频次分布柱状图
注：降雨量柱状图可按小时降雨量、日降雨量、月降雨量或年降雨量分类统计绘制。
9.5
