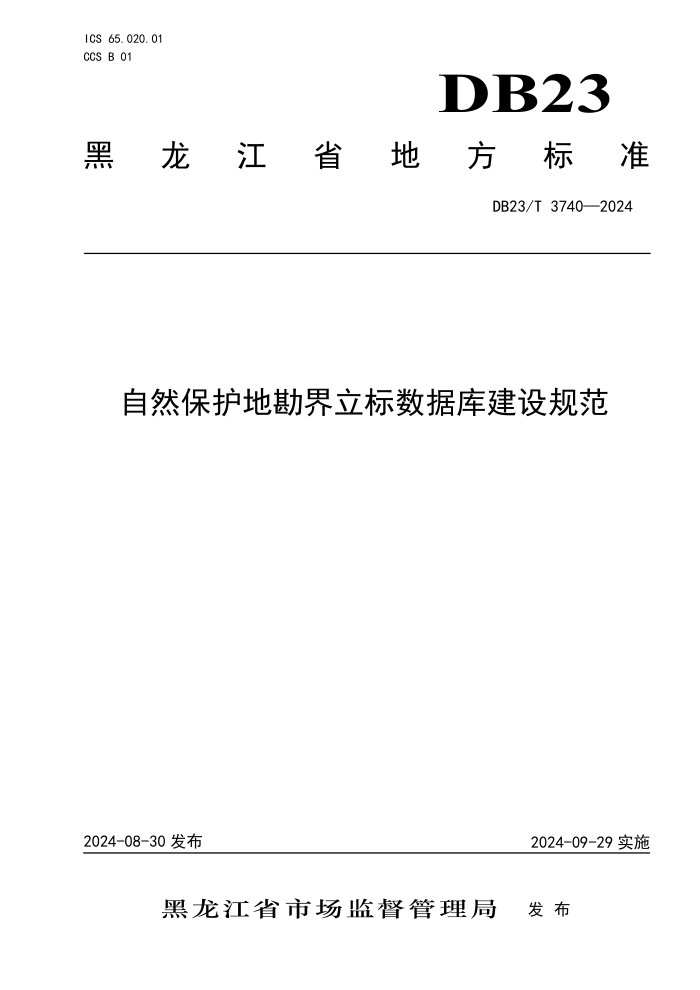

ICS 65.020.01
CCS B 01
DB23
黑 龙 江 省 地 方 标 准
DB23/T 3740—2024
自然保护地勘界立标数据库建设规范
2024-08-30 发布
2024-09-29 实施
黑龙江省市场监督管理局 发 布
DB23/T 3740—2024
前 言
本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规
定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由黑龙江省林业和草原局提出。
本文件由黑龙江省林业和草原局标准化技术委员会归口。
本文件起草单位：黑龙江省林业和草原调查规划设计院、黑龙江省林业设计研究院、黑龙江省自然
资源权益调查监测院、黑龙江省森林植物园、自然资源部第二大地测量队。
本文件主要起草人：宋仲禹、李小伟、王冰、单琳、吴昊、张宇龙、黄宏伟、夏炎、陈聪、刘传龙、
常杨、徐猛、陈征、李旭光、王勋超。
I
DB23/T 3740—2024
自然保护地勘界立标数据库建设规范
1 范围
本文件规定了自然保护地勘界立标数据库建设的数据库内容、数据库建设、数据管理、数据交换和
元数据及数据库安全。
本文件适用于黑龙江省的国家公园、国家级和省级自然保护地、国家级和省级自然公园的勘界立标
过程中的数据库建设和数据交换。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 2260 中华人民共和国行政区划代码
GB/T 13923 基础地理信息要素分类与代码
GB/T 13989 国家基本比例尺地形图分幅和编号
GB/T 17798 地理空间数据交换格式
GB/T 19710.1 地理信息 元数据
GB/T 20273 信息安全技术 数据库管理系统安全技术要求
GB/T 22239 信息安全技术 网络安全等级保护基本要求
GB/T 37151 基于地形图标准分幅的遥感影像产品规范
GB/T 39740 自然保护地勘界立标规范
LY/T 1662.7 数字林业标准与规范 第7部分:数据库建库标准
3 术语和定义
本文件没有需要界定的术语和定义。
4 数据库内容
4.1 空间信息数据
空间信息数据包含数字线划图、数字高程模型、数字栅格地图、数字正射影像、遥感影像。具体内
容见表 1。
表 1 空间信息数据
大类 小类 说明 数据格式
空间信息数据 数字线划图 系列比例尺数字线划地形图 Dwg、shp
数字高程模型 系列比例尺数字高程模型 tif、tfw
数字栅格地图 系列比例尺的数字栅格地图 tif、tfw
数字正射影像 系列比例尺的数字正射影像图 tif、tfw
遥感影像 卫星影像、航拍相片 tif、tfw
1
DB23/T 3740—2024
4.2 基本属性信息数据
基本属性信息数据包含保护地基本信息、自然条件情况和历史沿革。具体内容见表 2。
表 2 空间信息数据
大类 小类 说明 数据格式
基本属性信息数据 基本信息 包含自然保护地编号、名称、面积、类 型、级别、勘界立标信息等 txt、wps、docx、pdf
自然条件 包括地貌特征、气候类型、海拔、土壤、 保护对象、植被类型等 txt、wps、docx、pdf
历史沿革 包含自然保护地批建时间、调整时间、 批复文号等 txt、wps、docx、pdf
4.3 边界信息数据
边界信息数据包含边界点材质、埋设情况、地理位置、现场图片等。具体见表 3。
表 3 边界信息数据
大类 小类 说明 数据格式
边界信息数据 边界点材质 包含 PVC，水泥，大理石等 xlsx、txt
埋设情况 ××××年埋设 xlsx、txt
地理位置 经纬度，可采用××°××′ ××. ××××″或 ××.× ××× ××××°两种格式 xlsx、txt
现场图片 边界点现场图片 jpg
4.4 机构信息数据
机构信息数据包括保护管理局的名称、性质级别、设置机构、人员配置、机构变迁等。具体见表 4。
表 4 机构信息数据
大类 小类 说明 数据格式
机构信息数据 保护管理局的名称 正式完整的名称 xlsx、txt
性质级别 管理局隶属关系 xlsx、txt
设置机构 机构的类别、数量等 xlsx、txt
人员配置 当前的人员配置 xlsx、txt
机构变迁 管理机构的变化情况 xlsx、txt
5 数据库建设
5.1 数学基础
自然保护地数据基础按照 GB/T 39740 的规定，要求如下：
a) 地理坐标系：2000 国家大地坐标系（CGCS2000）；
b) 高程基准：1985 国家高程基准；
2
DB23/T 3740—2024
c) 投影与分带：采用高斯-克吕格投影，3°或 6°分带；
d) 平面坐标单位为米，精度要求 0.001m；
e) 高程单位为米，精度要求 0.001m；
f) 面积单位为公顷，精度要求 0.01hm
2。
5.2 数据类型
5.2.1 按照数据类型划分，包含地理信息数据和属性信息数据。
5.2.2 地理信息数据包含基础地理数据、数字线划地形图等矢量数据，栅格数据包含遥感影像、数字栅
格地图、数字正射影像等。
5.2.3 属性信息数据包含保护地基本信息、保护地介绍等电子文档。
5.3 分类与编码
数据库表标识符由三部分组成：大类码、小类码和级码。级码细分为一级码、二级码和三级码。其
结构如下：
X X X XX X
大
类
码
小 一 二 三
类 级 级 级
码 类 类 类
其中：
a)
大类码为专业代码，设定为一位数字码，其中基础地理信息要素专业代码为 1，保护地权属要
素专业代码为 2，栅格数据专业代码为 3；
b) 小类码为业务代码，设定为一位数字码。基础地理信息要素专业代码按照 GB/T13923 的大类
码执行；保护地权属要素中保护区域要素专业代码为 1；栅格数据中数字正射影像图业务代码
为 1，数字栅格地图业务代码为 2，数字高程模型业务代码为 5；
c)
一至三级类码为要素分类代码，其中：一级类码为一位数字码，二级类码为两位数字码，三级
类码为一位数字码，空位以 0 补齐；
d)
各要素类中如含有“其他”类，则该类代码直接设置为“9”或“99”。
5.4 要素代码与描述
地理信息要素中各要素代码和描述见表 5。
3
DB23/T 3740—2024
表 5 要素代码与名称描述表
要素代码 要素名称
100000 基础地理信息要素
110000 定位基础
111000 控制点
112000 控制点注记
160000 境界与管辖区域
161000 管辖区域划界
161051 区域界线
161052 区域注记
162000 管辖区域
162010 县级行政区
162020 乡级区域
200000 保护地权属信息
210000 保护区域要素
211011 保护地
211012 保护地注记
211021 边界点
211022 边界点注记
211031 边界线
211032 边界线注记
211041 区碑
211042 区碑注记
300000 栅格数据
310000 数字正射影像图
320000 数字栅格地图
330000 数字航空摄影影像图
340000 数字航天遥感影像图
350000 数字高程模型
390000 其他栅格数据
注：县级行政界线应采用全国陆地行政区域勘界成果确定的界线。
5.5 地理信息数据组织
地理信息数据采用分层的方法进行组织管理。层名称、层要素、几何特征及其属性表的描述见表 6。
4
DB23/T 3740—2024
表 6 层名称及要素
序号 层名称 层要素 几何特征 属性表名 约束条件 说明
1 定位基础 控制点 Point KZD M 见表 A.1
2 控制点注记 Annotation ZJ O 见表A.10
3 境界与管辖区域 县级区域 Polygon XJXZQ O 见表 A.2
4 乡级区域 Polygon XJQY O 见表 A.3
5 区域界线 Line QYJX M 见表 A.4
6 区域注记 Annotation ZJ O 见表A.10
7 自然保护区域 自然保护地 Polygon BHD M 见表 A.5
8 保护地注记 Annotation ZJ O 见表A.10
9 保护地边界线 Line BHDJX M 见表 A.6
10 边界线注记 Annotation ZJ O 见表A.10
11 边界点 Point BJD M 见表 A.7
12 边界点注记 Annotation ZJ O 见表A.10
13 区碑 区碑 Point QBZ M 见表 A.8
14 区碑注记 Annotation ZJ O 见表A.10
15 影像数据 数字正射影像 Raster SZZSYX O 见表 A.9
16 数字高程模型 Raster SZGCMX O 见表 A.9
17 数字航空摄影影像图 Raster SZHKSY O 见表 A.9
18 数字航天遥感影像图 Raster SZHTSY O 见表 A.9
19 其他栅格数据 Raster QTSGSJ O 见表 A.9
约束条件：M（必选），O（可选），C（条件可选）；以下含义相同。 本标准所标识的条件可选（C），表示数据内容存在则比选，特殊说明的除外。
5.6 属性信息数据组织
属性信息数据主要指表格信息，具体见表 7。
表 7 属性信息数据关联表
序号 信息数据 属性名称 表格名称 约束条件 说明
1 基本属性信息数据 保护地基本信息 BHDJBXX M 见表 B.1
2 管理机构信息数据 保护地管理机构 BHDGLJG M 见表 B.2
3 权属信息 保护地权属 BHDQS O 见表 B.3
5
DB23/T 3740—2024
5.7 数据库表结构设计
表结构描述的内容应包括表结构信息。表结构信息应包括表字段标识符、字段名称、字段代码、
字段类型、字段长度、值域、约束条件和备注。
其中：
a) 表标识符应作为数据库的表名；
b) 表中中文名应使用简明扼要的文字；
c) 字段与其他表的字段相关联，用建立索引。
5.8 数据存储
矢量数据按照数据内容和年度（或更新周期）分层组织；在同一数据层中，应按图幅组织数据存储。
数字高程模型、数字栅格地图、数字正射影像数据按照 GB/T 13989 中的分幅组织；遥感影像按照 GB/T
37151 中的规定执行。其它数据格式按照 GB/T 19710 中的规定执行。
5.9 数据库组织
数据库建库按照 LY/T 1662.7 的规定，数据集、数据表的方式进行组织。见图 1。
数据库
数据集
数据表
图 1 数据库组织
6 数据管理
6.1 基础数据
基础数据包括：自然保护地勘界立标报告、批复文件、总体规划报告、矢量数据、栅格数据和其他
相关数据。
6.2 数据入库
基础数据经过处理、检查合格后进行入库。矢量数据可分层入库，栅格数据可按分幅入库。具体见
图 2.
6
DB23/T 3740—2024
矢量数据
栅格数据
属性数据
……




数据处理与检查

合格

系统测试
正常
检查验收
否
图 2 数据入库流程图
6.3 数据处理
依据入库数据要求，对收集到的自然保护地资料进行数字化、拼接融合、坐标转换、拓扑检查等处
理，并进行自然保护地范围和分区面积比对、与行政界线关系检查、相邻自然保护地范围空间检查等工
作。
6.4 数据更新
数据更新分为定期更新和不定期更新，管理部门根据具体情况决定更新周期，各类数据批量导入数
据库，并将原数据作为历史数据管理。
7 数据交换
7.1 数据交换内容
数据库交换内容包含四种：地理信息数据，基本属性信息数据，边界信息数据，机构信息数据。
7.2 数据交换格式
用于更新的数据源及更新成果格式应为常见通用格式，非常见格式应转换为常用格式。各类数据格
式要求如下：
a)
矢量数据，主要包含采用标准的 Shapefile 格式（.shp）；
b)
栅格数据，采用国家工业标准无压缩的 TIFF 格式（.tif），应将大地坐标在上个影像上的定位
信息以及像素的地面分辨率等信息添加到 TIFF 文件上；
c)
属性数据，采用 XML 格式进行交换；
d)
其他数据，采用自由文本方式进行交换；
e)
内容和格式符合 GB/T 17798 的规定。
7
DB23/T 3740—2024
8 元数据及数据库安全
8.1 元数据
栅格数据的元数据的内容和格式符合 GB/T19710 的技术要求，矢量数据的元数据包括数据标识、
空间参考系统、数据内容。
8.2 数据库安全
数据库设计安全具体要求应符合 GB/T 20273 和 GB/T 22239 的相关规定。
8
DB23/T 3740—2024
附录 A
（资料性）
地理信息数据属性结构
A.1 控制点属性结构表见表 A.1。
表 A.1 控制点属性结构表（属性表名：KZD）
序号 字段名称 字段代码 字段类型 字段长度 小数位数 值域 约束条件
1 标识码 BSM int 10 ＞0 M
2 要素代码 YSDM char 6 表 1 M
3 控制点名称 KZDMC char 50 非空 O
4 控制点点号 KZDDH char 10 非空 O
5 控制点等级 KZDDJ char 6 表 C.1 M
6 控制点类型 KZDLX char 20 表 C.1 M
7 标石类型 BSLX char 1 表 C.2 M
8 标志类型 BZLX char 1 表 C.3 M
9 控制点状态 KZDZT char 100 非空 O
10 点之记 DZJ varbin 非空 O
11 经度 L char 15 8 ≥0 M
12 纬度 B char 15 8 ≥0 M
13 X X2000 float 15 3 ≥0 C
14 Y Y2000 float 15 3 ≥0 C
15 备注 BZ char
A.2 县级行政区属性结构表见表 A.2。
表 A.2 县级行政区属性结构表（属性表名：XJXZQ）
序号 字段名称 字段代码 字段类型 字段长度 小数位数 值域 约束条件
1 标识码 BMS Int 10 ＞0 M
2 要素代码 YSDM Char 6 表 1 M
3 行政区代码 XZQDM Char 14 非空 M
4 行政区名称 XZQMC Char 20 非空 M
行政区代码：填写 GB/T 2260 的 6 位数字码。
9
DB23/T 3740—2024
A.3 乡级区域属性机构表见表 A.3。
表 A.3 乡级区域属性结构表（属性表名：XJQY）
序号 字段名称 字段代码 字段类型 字段长度 小数位数 值域 约束条件
1 标识码 BMS Int 10 ＞0 M
2 要素代码 YSDM Char 6 表 1 M
3 乡级区域代码 XJQYDM Char 9 非空 M
4 乡级区域名称 XJQYMC Char 20 非空 M
乡级区域代码：在现有县级行政区代码的基础上扩展到乡级，及县级行政区代码+乡级代码，乡级代码 为 3 位数字码。
A.4 区域界线属性结构表见表 A.4。
表 A.4 区域界线属性结构表（属性表：QYJX）
序号 字段名称 字段代码 字段类型 字段长度 小数位数 值域 约束条件
1 标识码 BMS Int 10 ＞0 M
2 要素代码 YSDM Char 6 表 1 M
3 界线类型 JXLX Char 6 非空 M
4 界线性质 JXXZ Char 6 非空 M
A.5 保护地属性结构表见表 A.5。
表 A.5 保护地属性结构表（属性表：BHD）
序号 字段名称 字段代码 字段类型 字段长度 小数 位数 值域 约束 条件 备注
1 标识码 BSM Int 10 ＞0 M
2 要素代码 YSDM char 6 表 1 M
3 保护地编码 BHDBM Char 20 非空 M
4 保护地名称 BHDMC Char 50 非空 M
5 保护地级别 BHDJB Char 2 非空 M 表 C.8
6 保护地类型代码 BHDLX Char 2 非空 M 表 C.9
7 分片区名称 FPQMC Char 50 C
8 功能分区名称 GNFQMC Char 20 C
9 保护地管理机构 GLJGMC Char 50 非空 M
10 面积 MJ Float 15 2 ＞0 M 单位：hm 2
11 主要保护对象 ZYBHDX Char 300
12 主管部门 ZGBM Char 50 M
13 备注信息 BZ varChar O
10
DB23/T 3740—2024
A.6 边界线属性结构表见表 A.6。
表 A.6 边界线属性结构表（属性表：BHDJX）
序 号 字段名称 字段 代码 字段 类型 字段 长度 小数 位数 值域 约束 条件 备注
1 标识码 BSM Int 10 ＞0 M
2 要素代码 YSDM char 6 表 1 M
3 边界线性质 BJXXZ Char 20 表 C.5 M
4 边界线类型 BJXLX Char 50 表 C.4 M
5 边界线级别 BJXLB Char 2 表 C.6 M
6 边界线位置 BJXWZ Char 50 表 C.7 M
7 经度 L Char 15 8 ＞0 M 地理坐标经度，格式为╳╳ ╳.╳╳╳╳╳╳╳╳°
8 纬度 B Char 15 8 ＞0 M 地理坐标纬度，格式为╳ ╳.╳╳╳╳╳╳╳╳°
9 X X2000 Float 15 3 ＞0 M 平面坐标 X
10 Y Y2000 Float 15 3 ＞0 M 平面坐标 Y，其中 Y 坐标前 2 位为带号
11 边界线说明 BJXSM Char
A.7 边界点属性结构表见 A.7。
表 A.7 边界点属性结构表（属性表：BJD）
序号 字段名称 字段代码 字段类型 字段长度 小数位数 值域 约束 条件 备注
1 标识码 BSM Int 10 ＞0 M
2 要素代码 YSDM char 6 表 1 M
3 边界点点号 BJDDH Char 20 非空 M
4 边界点类型 BJDLX Char 50 非空 M 表 C.11
5 经度 L Float 15 8 ＞0 M
6 纬度 B Float 15 8 ＞0 M
7 X X2000 Float 15 3 ＞0 M
8 Y Y2000 Float 15 3 ＞0 M
9 坐标来源 ZBLY Char 10 非空 C 表 C.13
10 定标点点号 DBDDH Char 10 C
11 定标点类型 DBDLX Char 10 C 表 C.12
12 定标点信息 BZ varbin
11
DB23/T 3740—2024
A.8 区碑属性结构表见表 A.8。
表 A.8 区碑属性结构表（属性表：QBZ）
序号 字段名称 字段代码 字段类型 字段长度 小数位数 值域 约束 条件 备注
1 标识码 BSM Int 10 ＞0 M
2 要素代码 YSDM char 6 表 1 M
3 区碑点号 QBZDH Char 20 非空 M
4 区碑类型 QBZLX Char 50 非空 M 表 C.11
5 经度 L Float 15 8 ＞0 M
6 纬度 B Float 15 8 ＞0 M
7 X X2000 Float 15 3 ＞0 M
8 Y Y2000 Float 15 3 ＞0 M
9 坐标来源 ZBLY Char 10 非空 C 表 C.13
10 区碑桩信息 BZ Varbin
A.9 栅格数据属性结构描述表见表 A.9。
表 A.9 栅格数据属性结构描述表（属性表：SGSJ）
序号 字段名称 字段代码 字段类型 字段长度 小数位数 值域 约束 条件 备注
1 标识码 BSM Int 10 ＞0 M
2 要素代码 YSDM Char 6 表 1 M
3 数据文件 SJWJ Varbin 非空 M
4 头文件 TWJ Varbin 非空 O
5 元数据文件 YSJWJ Varbin 非空 M
A.10 注记属性结构表见表 A.10。
表 A.10 注记属性结构表（属性表：ZJ）
序号 字段名称 字段代码 字段类型 字段长度 小数位数 值域 约束 条件 备注
1 标识码 BSM Int 10 ＞0 M
2 要素代码 YSDM Char 6 表 1 M
3 注记内容 ZJNR Char 100 非空 M
4 字体 ZT Char 20 非空 M
5 颜色 YC Char 12 非空 M
6 磅数 BS Int 4>0 单位：lbf
7 形状 XZ Float 1 非空 O
12
DB23/T 3740—2024
续表 A10
序号 字段名称 字段代码 字段类型 字段长度 小数位数 值域 约束 条件 备注
8 宽度 KD Float 15 1 >0 O
9 高度 GD Float 15 1 >0 O
10 间隔 JG Float 6 2 >0 O
11 下划线 XHX Float 1 O
12 左下角 X 坐标 ZXJX Float 15 3 >0 M
13 左下角 y 坐标 ZXJY Float 15 3 >0 M
14 注记方向 FX Float 10 [0,2π) M 单位：rad
13
DB23/T 3740—2024
附录 B
（资料性）
属性值字典表
B.1 自然保护地信息表见表 B.1。
表 B.1 自然保护地信息表（属性表：BHDJBXX）
序 号 字段名称 字段 名称 字段 类型 字段 长度 小数 位数 值域 约束 条件 备注
1 标识码 BSM INT 10 ＞0 M
2 保护地编码 BHDBM Char 10 非空 M 表 D.1
3 保护地名称 BHDMC Char 254 非空 M
4 保护地级别 BHDJB Char 6 非空 M
5 主管部门 LSBM Varchar 非空 M 如国家林业和草原局、× ×林草局、××政府等
6 保护地面积 BHDMJ Float 15 2 非空 M 单位：公顷
7 批建时间 PJSJ Char 8 非空 M YYYYMMDD
8 批建文号 PJWH Char 100 非空 O 最初建立时批准文号
9 调整保护地时 间 TZSJ1 DATE 8 O YYYYMMDD
10 调整保护地批 复文号 TZWH1 Char O 调整保护地批复文件号
11 备注 BZ Varchar O 如保护地被撤销或合并， 说明消减原因
B.2 管理信息结构表见表 B.2。
表 B.2 管理机构信息表（属性表:BHDGL）
序号 字段名称 字段代码 字段类型 字段长度 小数位数 值域 约束条件 备注
1 标识码 BSM Int 10 ＞0 M
2 管理机构编码 JGBM Char 10 非空 M
3 管理机构名称 GLJGMC Char 50 非空 M
4 性质类别 XZLB Char 20 非空 M
5 人员配置 RYBZ Char 20 非空 M
6 机构变迁 JGBQ Char 300 非空 M
7 变迁日期 RQ DATE 8 非空 O YYYYMMDD
7 负责人 FZR Char 10 非空 M
8 联系电话 TEL Char 15 非空 M
9 备注 BZ Char
14
DB23/T 3740—2024
B.3 保护地权属信息表见表 B.3。
表 B.3 保护地权属信息表（属性表:BHDQS）
序号 字段名称 字段代码 字段类型 字段长度 小数位数 值域 约束条件
1 标识码 BSM Int 10 ＞0 M
2 权证编码 QZBM Char 10 非空 M
3 发证机关 FZJG Char 20 非空 M
4 补发权证 BFQZ Char 20 非空 O
5 补发日期 BFRQ DATE 8 YYYYMMDD O
6 补发原因 BFYY Char 20 非空 O
7 保护地编码 BHDBM Char 10 非空 M
8 管理机构编码 GLJGBM Char 10 非空 M
9 管理区域 HLQY Char 10 非空 M
10 协议书编号 XYSBH Char 15 非空 M
11 示意图 SYT Char 10
12 备注 BZ Char 15
15
DB23/T 3740—2024
附录 C
（资料性）
属性值代码
C.1 控制点类型及等级代码表见表 C.1。
表 C.1 控制点类型及等级代码表
代码 控制点类型 控制点等级
110100 平面控制点
110102 三角点 一等，二等，三等，四等，5 秒，10 秒
110103 图根点 一级，二级，三级
110104 导线点 一级，二级
110200 高程控制点
110202 水准点 一等，二等，三等，四等，图根水准
110300 卫星定位控制点
110302 卫星定位等级点 A，B，C，D，E
注 1：控制点等级描述了各类控制点的等级值域。 注 2：导线点指点位精度为 5 秒、10 秒的一级导线和二级导线。 注 3：图根导线使用图根点描述。
C.2 标识类型代码表见表 C.2。
表 C.2 标识类型代码表
代码 标识类型
1 基岩标石
2 混凝土标石
3 普通标石
9 其他类型标石
C.3 标志类型代码表见表 C.3。
表 C.3 标志类型代码表
代码 标志类型
1 铜标志
2 钢标志
3 刻十字标志
9 其他类型标志
16
DB23/T 3740—2024
C.4 界线类型代码表见表 C.4。
表 C.4 界线类型代码表
代码 界线类型
230000 湖泊
230102 池塘
240000 水库
240101 水库
240104 山塘
620200 国界
630200 省、自治区、直辖市界
640200 地区、地级市界
650200 县、区、县级市界
660200 乡、街道、镇界
670500 村界
