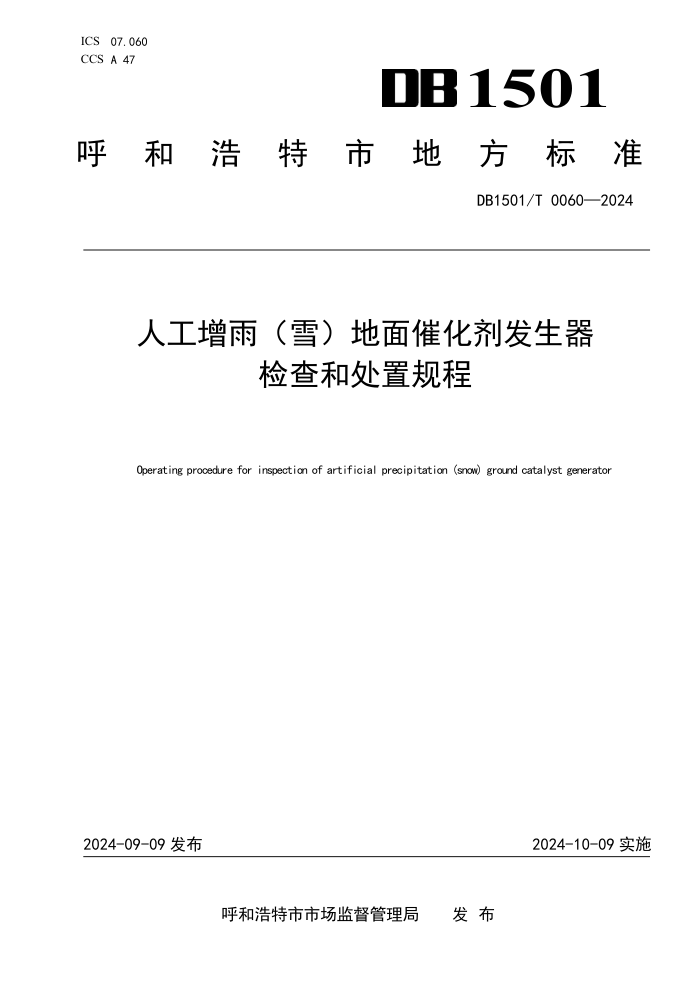

ICS 07.060 1501
CCS A 47
呼
和 浩 特 市 地 方 标 准
DB1501/T 0060—2024
人工增雨（雪）地面催化剂发生器
检查和处置规程
Operating procedure for inspection of artificial precipitation (snow) ground catalyst generator
2024-09-09 发布
2024-10-09 实施
呼和浩特市市场监督管理局 发 布
DB1501/T 0060—2024
目
次
前言 .................................................................................. II
1 范围 ................................................................................. 1
2 规范性引用文件 ....................................................................... 1
3 术语和定义 ........................................................................... 1
4 检查时间和项目 ....................................................................... 2
5 检查要求 ............................................................................. 2
6 处置方法 ............................................................................. 2
7 检查结果 ............................................................................. 4
附录 A （资料性）人工增雨（雪）地面催化剂发生器检查技术报告 .............................5
I
DB1501/T 0060—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由呼和浩特市气象局提出并归口。
本文件起草单位：呼和浩特市气象局、内蒙古自治区人工影响天气中心、内蒙古北方保安民爆器材
有限公司。
本文件主要起草人：戴玉芝、樊斌、张回园、孙尚瑜、于水燕、张华、杨旺林、吴腾格尔、毛中杰、
范梦、刘士军、王盈、赵梦玉、程乐。
II
DB1501/T 0060—2024
人工增雨（雪）地面催化剂发生器检查和处置规程
1
范围
本文件规定了人工增雨（雪）地面催化剂发生器检查时间和项目、检查要求、处置方法及检查结果。
本文件适用于人工增雨（雪）地面催化剂发生器的检查和处置操作。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 42989—2023
人工影响天气术语
QX/T 658—2023
人工增雨（雪）地面催化剂发生器作业要求
3
术语和定义
GB/T 42989 、QX/T 658界定的以及下列术语和定义适用于本文件。
3.1
人工影响天气
weather modification
在适当条件下通过技术手段对局部大气的物理、化学过程进行人工影响，实现增雨（雪）、防雹、
消（减）雨、消雾、防霜等目的的活动。
[来源：GB/T 42989—2023，3.1]
3.2
人工增雨（雪）
weather modification enhancement
选择合适的云层，在适当的作业时机和部位，播撒催化剂，以增加局地降水量的活动。
[来源：GB/T 42989—2023，3.2]
3.3
地面催化剂发生器
ground-based seeding agents generator
布设在地面，燃烧催化剂，实施人工影响天气作业的装置。
[来源：GB/T 42989—2023，4.5]
3.4
炉体
generator body
内部填装定量的焰条，可远程引燃焰条产生烟剂，具有保护性外壳的地面催化剂发生器装置。
注：外壳起防雨、防潮、防火、防雷电和防静电的作用。
[来源：QX/T 658—2023，3.3，有修改]
3.5
焰条
burn-in-place pyrotechnic flare
在地面催化剂发生器或机载播撒装置中，含有催化剂的燃烧制品。
1
DB1501/T 0060—2024
[来源：GB/T 42989—2023，4.8]
3.6
作业点
operation spot
实施人工影响天气作业的特定场地。
[来源：GB/T 42989—2023，3.24]
3.7
作业单位
operation agency
从事开展人工影响天气的机构或组织。
4
检查时间和项目
作业单位应每年春季、秋季对人工影响天气作业点地面催化剂发生器系统进行检查。检查项目包括
焰条、炉体、太阳能供电系统、点火控制系统、设备运行环境和设施。
5 检查要求
5.1 焰条
5.1.1 检查焰条产品的合格证，在有效期内使用。
5.1.2 焰条外观应完好，无磕碰、无裂纹、无破损。
5.2 炉体
5.2.1 门轴、锁具应无锈蚀且工作正常。
5.2.2 导电触头应完好，无锈蚀、伸缩自如、导电良好且工作正常。
5.2.3 焰条作业通道应完好，光滑无锈蚀、无损坏、未变形且工作正常。
5.2.4 焰条作业通道的导轨套、定位外套及紧定螺丝应完好，无锈蚀且工作正常。
5.3 太阳能供电系统
太阳能电池板应干净整洁、且其输出电压和蓄电池输出电压应符合产品技术要求。
5.4 点火控制系统
5.4.1 点火控制系统应正常执行查询、装填、点火、太阳能充放电控制和防盗功能。
5.4.2 点火控制盒电源指示灯应显示红色。
5.4.3 点火控制器和充电控制器应正常工作，手动控制器电源按钮无卡滞。
5.5 设备运行环境及设施
炉体周围应干净无杂草、无易燃易爆物品，作业点有气象设施环境保护警示标志，防护围栏应无破
损。各种气象观测设备、视频监控系统和防雷装置应工作正常。
6
处置方法
6.1
焰条
2
DB1501/T 0060—2024
焰条无合格证或过期，焰条有磕碰、裂纹或破损时，将焰条上交当地主管机构或上级主管机构统一
处置。
6.2
炉体
6.2.1
门轴、锁具锈蚀且工作不正常
门轴、锁具锈蚀且工作不正常时，用除锈剂除锈，除锈剂干燥后，再用机油将门轴、锁具加油润滑，
直至工作正常。
6.2.2
导电触头锈蚀、伸缩不自如、不能导电
导电触头锈蚀、伸缩不自如、不能导电时，用除锈剂除锈，除锈剂干燥后，再检查，保证导电触头
伸缩自如，导电良好且工作正常。
6.2.3
焰条作业通道锈蚀且工作不正常
焰条作业通道锈蚀且工作不正常时，用除锈剂除锈，除锈剂干燥后，再检查，焰条作业通道应光滑，
没有损坏或变形，否则更换新件，直至工作正常。
6.2.4
导轨套、定位外套及紧定螺丝锈蚀且工作不正常
导轨套、定位外套及紧定螺丝锈蚀且工作不正常时，宜用以下方法进行处置：
——关掉点火控制器电源；
——将所有的焰条都从地面催化剂发生器前面板的定位套里取出放在安全的地方；
——打开地面发生器炉体后门；
——用扳手将导轨套和定位外套的紧定螺丝松开，在没有检测管的情况下，把定位套按顺时针方
向拧紧，松紧适度，避免出现干涉其它烟条作业通道的导电性；
——若导轨套、定位外套及紧定螺丝氧化生锈，可以用除锈剂除锈，除锈剂干燥后再调整；
——若用专用检测管调整，将专用检测管装入定位套里，通过 32 芯航空插头对所有检测管通入 12V
直流电，拧紧前门，从地面催化剂发生器炉体后门进入炉体内查看检测管指示灯，对检测管
指示灯没有发光的作业通道进行调整，松开定位套螺丝，顺时针方向拧定位套，直至检测管
指示灯正常发光，为调整成功；
——调整好后，将导轨套安装到位，用紧定螺丝将定位套及导轨套可靠固定；
——取出检测管，将 32 芯航空插头接入点火控制盒的相对应的插座上,接通控制盒电源，把焰条
重新装入地面催化剂发生器前面板的定位套里，直至工作正常。
6.3
太阳能供电系统
太阳能电池板、蓄电池输出电压不符合产品技术要求时，对太阳能电池板进行清洁，在太阳光正常
照射时，用万用表测量，太阳能电池板开路直流电压正常值应≥20 V ,工作直流电压应≥17 V，蓄电池
输出直流电压应≥11.5 V，电压值达不到上述要求，应对太阳能电池板、蓄电池和电路进行检查维修维
护，检查维修后仍不合格的设备要更换相应新件。
6.4
点火控制系统
6.4.1
点火控制器电源灯（红色）不亮，电源开启点火控制系统工作不正常
3
DB1501/T 0060—2024
点火控制器电源灯（红色）不亮，电源开启点火控制系统工作不正常时，宜用以下方法进行处置：
——将点火控制器电路板上的串口与笔记本电脑联机，或采用远程计算机控制系统安装的点火控
制软件，进行查询、装填、点火功能检查，检测通道状态；
——笔记本电脑（或远程计算机控制系统）屏幕上会显示各种信息和状态，如信号不好、没有网
络、电话卡有问题、电话卡无费、电路板有损坏问题，应查询通迅卡或网络，及时续费，确
保通迅卡资费或网络流量充足；
——电路板故障，应对电路板进行检查维修至工作正常，仍不正常，更换电路板，直至工作正常。
6.4.2
点火控制器工作不正常，或手动控制器电源按钮卡滞
点火控制器工作不正常，或手动控制器电源按钮卡滞时，宜用以下方法进行处置：
——蓄电池电量不足，直流电压低于 11.5 V，点火控制器自动关机，或电源开关故障，不能自保
断电关机，应对电源开关进行检查维修或更换新件，直至工作正常；
——电路板有短路，太阳能充电控制器将负载断开时，应对电路板短路部分进行检查维修或更换
新件，直至工作正常。
6.4.3
充电控制器工作不正常
充电控制器工作不正常时，通过接线端测量太阳能电池板电压、蓄电瓶电压、负载电压，若无负载
电压，又排除电路板短路问题，则判断为充电控制器损坏，应进行检查维修或更换充电控制器。
6.5
设备运行环境及设施
设备运行环境及设施宜按照以下要求进行处置：
——每年春季、秋季将地面催化剂发生器炉体周围的杂草等清理干净，无易燃易爆物品；
——每年对作业点各种气象传感器设备进行春季、秋季或有故障时检修维护；
——每年对作业点视频监控系统进行春季、秋季或有故障时检修维护；
——每年对作业点防雷装置进行雷雨季节前检测或有故障时检修维护；
——每年对作业点防护围栏进行检修维护，有设施保护警示标志；
——设备运行环境及设施检查结果由作业单位存档。
7
检查结果
根据对设备主要部件的检查和处置情况，出具纸质检查报告，报告内容应逐项签署不应遗漏，检查
报告包含以下内容：
——使用单位；
——检查日期；
——设备型号、出厂编号、外观颜色、设备内置电话卡号；
——设备出厂日期、安装地点；
——检查项目、名称、检查要求、处置方法，检查结果；
——设备部件更换记录；
——建议、检查结论、说明及备注；
——检查单位盖章、检查人员签字、联系电话及签字日期；
——使用单位盖章、使用单位人员签字、联系电话及签字日期。
检查报告内页参考格式参见附录 A。
4
DB1501/T 0060—2024
附 录 A
（资料性）
人工增雨（雪）地面催化剂发生器检查技术报告
表A.1
给出了人工增雨（雪）地面催化剂发生器检查项目和名称、检查要求、处置方法、检查结
果、设备部件更换记录、建议、检查结论的技术报告示例。
表 A.1 人工增雨（雪）地面催化剂发生器检查技术报告记录格式示例
使用单位： 检查日期： 年 月 日
设备型号： 出厂编号： 出厂日期：
设备电话卡号： 外观颜色： 安装地点：
序 号 项 目 名称 检查要求 处置方法 检查结果
1 焰 条 焰条合格证 及外观 焰条产品有合格证 在有效期；外观 完好，无磕碰、无裂纹、无破损 目测或操作：口将有问题的焰条统 一上交当地主管机构 口合格 口不合格
2 炉 体 门轴锁具 门轴、锁具无锈蚀且工作正常 目测或操作：口用除锈剂除锈 口加 润滑油润滑 口合格 口不合格
导电触头 导电触头应完好，无锈蚀、伸缩自 如、导电良好且工作正常 目测或操作：口用除锈剂除锈 口合格 口不合格
焰条作业通道 焰条作业通道完好，光滑无锈蚀、 未损坏、未变形且工作正常 目测或操作：口用除锈剂除锈 口用 润滑油润滑 口更换新件 口合格 口不合格
导轨套定位外套 及紧定螺丝 焰条作业通道的导轨套、定位外套 及紧定螺丝无锈蚀且工作正常 目 测 或 操 作 ： 口 用 除 锈 剂 除 锈 口用润滑油润滑 口更换新件 口合格 口不合格
3 太 阳 能 供 电 系 统 太阳能电池板开 路直流电压和工 作直流电压 太阳能电池板开路直流电压≥20 V，太阳能电池板工作直流电压≥17 V，符合产品技术要求 用万用表测量或操作：口检查维修 口更换新件 口合格 口不合格
蓄电池输出电压 蓄电池输出电压必须直流电压应≥ 11.5 V，符合产品技术要求 用万用表测量或操作：口检查维修 口更换新件 口合格 口不合格
4 点 火 控 制 系 统 点火控制器功 能、数据传输 点火控制器正常执行查询、装填、 点火功能,焰条表齐全并可选择 手动触碰及链接 PC 软件客户端操 作 ： 口通迅卡或网络续费 口维修 电路板 口更换电路板 口合格 口不合格
点火控制器按钮 点火控制器电源开关按钮操作灵活 无卡滞 手动按键或维修操作：口维修电源 开关 口更换电源开关 口合格 口不合格
充电控制器 通电测试充电控制器应正常 手动按键或维修操作： 口维修充电 控制器 口更换充电控制器 口合格 口不合格
5
DB1501/T 0060—2024
表 A.1 人工增雨（雪）地面催化剂发生器检查技术报告记录格式示例（续）
使用单位： 检查日期： 年 月 日
设备型号： 出厂编号： 出厂日期：
设备电话卡号： 外观颜色： 安装地点：
序 号 项 目 名称 检查要求 处置方法 检查结果
5 设 备 运 行 环 境 及 设 施 设备运行环境 作业单位每年春季、秋季将地面催 化剂发生器炉体周围的杂草等清理 干净，周围无易燃易爆物品 目测或操作：口春季清理杂草 口
秋季清理杂草 口清理周围易燃易
爆物品 口合格 口不合格
气象传感器 作业单位每年对作业点各种气象传 感器设备进行春季、秋季检修维护 目测或操作：口春季检修维护 口 秋季检修维护 口合格 口不合格
视频监控系统 作业单位每年对作业点视频监控系 统进行春季、秋季或有故障时检修 维护 目测或操作：口春季检修维护 口 秋季检修维护 口合格 口不合格
防雷装置 作业单位每年对作业点防雷装置进 行雷雨季节前或有故障时检修维护 目测或操作：口雷雨季节前检修维 护 口完成故障检修维护 口合格 口不合格
防护围栏和警示 标志 作业单位每年对作业点防护围栏进 行检修维护，有设施保护警示标志 目测或操作：口检修维护防护围栏 口有设施保护警示标志 口合格 口不合格
记录存档 设备运行环境设施检查结果由作业 单位存档 完成并记录存档：口设备运行环境 口气象传感器 口视频监控系统 口 防雷装置 口防护围栏和警示标志 口合格 口不合格
设备部件更换记录
序号 名称 型号 数量 更换原因
1
2
……
建议 口设备检查合格可以使用 口设备经维修后检查合格可以使用 口设备经维修后检查仍不合格，建议报废
检查 结论 口合格 口维修后合格 口报废
说明 检查记录由检查人员填写，一式三份，分别存入检查单位、使用单位、当地气象主管机构或上级气象主管机 构。
备注
检查单位盖章： 月 日 使用单位盖章： 日
检查人员签字： 使用单位人员签字：
电话： 电话：
日期： 年 日期： 年 月
6
