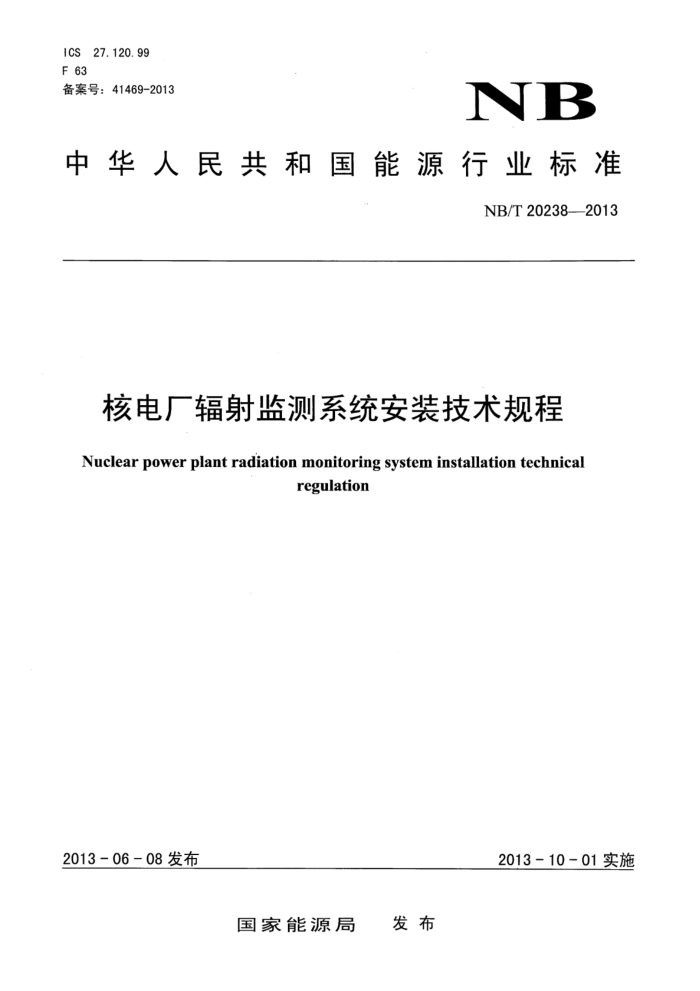

ICS 27.120.99
F 63
备案号:41469-2013
NB
中 华 人 民 共 和 国 能 源 行 业 标 准
NB/T 20238—2013
核电厂辐射监测系统安装技术规程
Nuclear power plant radiation monitoring system installation technical regulation
2013-06-08发布 2013-10-01实施
国家能源局 发 布
NB/T 20238—2013
目 次
前言………………………………………………………………………………………………………………………………………………………………………………………………………II
1 范围…………………………………………………………………………………………………………………………………………………………………………………………………1
2 规范性引用文件…………………………………………………………………………………………………………………………………………………………………………1
3 术语和定义…………………………………………………………………………………………………………………………………………………………………………………1
4 通用技术要求………………………………………………………………………………………………………………………………………………………………………………1
5 管道安装要求……………………………………………………………………………………………………………………………………………………………………………2
5.1 管道或设备管嘴的临时封堵………………………………………………………………………………………………………………………………………2
5.2 连接………………………………………………………………………………………………………………………………………………………………………………………2
6 仪表设备安装要求……………………………………………………………………………………………………………………………………………………………………3
6.1 一般要求…………………………………………………………………………………………………………………………………………………………………:3
6.2 探测器组件安装………………………………………………………………………………………………………………………………………………………………………3
6.3 流体取样测量器件安装…………………………………………………………………………………………………………………………………………………………3
6.4 就地处理显示箱和接线箱安装…………………………………………………………………………………………………………………………………………3
6.5 配电箱和电气箱安装………………………………………………………………………………………………………………………………………………………………3
6.6 辐射信息管理系统机柜安装………………………………………………………………………………………………………………………………………………4
6.7 放射源及含放射源部件的安装…………………………………………………………………………………………………………………………………………4
6.8 设备安装后的检查……………………………………………………………………………………………………………………………………………………………4
7 电缆敷设、端接和接地要求…………………………………………………………………………………………………………………………………………………4
7.1 电缆检查……………………………………………………………………………………………………………………………………………………………………………4
7.2 电缆端接与敷设…………………………………………………………………………………………………………………………………………………………………5
7.3 接地…………………………………………………………………………………………………………………………………………………………………………………………………5
7.4 电缆端接及敷设后的检查……………………………………………………………………………………………………………………………………………5
8 设备、管道、电缆的标志和标识……………………………………………………………………………………………………………………………………………………5
NB/T 20238—2013
前 言
本标准按照GB/T 1.1——2009给出的规则起草。
本标准由能源行业核电标准化技术委员会提出。
本标准由核工业标准化研究所归口。
本标准起草单位：中国核电工程有限公司。
本标准主要起草人：许光、王勇、赵卫军、尹振羽、王平。
11
NB/T 20238—2013
核电厂辐射监测系统安装技术规程
1 范围
本标准规定了压水堆核电厂辐射监测系统（包括工艺辐射监测、放射性流出物监测、工作场所辐射监测、污染监测和辐射监测信息管理子系统）的安装技术要求。
本标准适用于压水堆核电厂辐射监测系统设备的安装。
2 规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
NB/T 20112——2012 压水堆核电厂反应堆厂房电缆端接技术规程
NB/T 20073—2012 核电厂仪表和控制设备接地准则
ISO 2889-2010核 设施烟囱和排风管道气载放射性物质取样(Sampling airborne radioactive materials from the stacks and ducts of nuclear facilities)
3 术语和定义
下列术语和定义适用于本标准。
3.1
辐射监测道
radiation monitoring channels
辐射监测道由辐射探测器、流体取样回路、就地处理显示箱、接线箱、配电箱、数据传输设备等组成，分别用于监测核电厂工艺流体、排出物放射性活度和场所辐射污染。
3.2
辐射探测器 radiation detector
辐射光子或粒子能在其中产生电离或激发并输出信号的装置。
3.3
放射性气溶胶 radioactive aerosol
含有放射性核素的固体或液体微小颗粒在空气或其它气体中形成的分散系。
3.4
安全壳电气贯穿件 electric penetration assembly of containment
由带绝缘的导体、导体密封件和开孔密封件构成的组件，它为导体穿过安全壳结构的单个开孔提供通道，同时在安全壳结构的内外侧之间提供压力边界。
4 通用技术要求
安装前应满足以下要求：
a） 安装区的土建完工情况和环境条件能满足系统设备的安装要求：
NB/T 20238—2013
b） 设备运输通道应畅通，以便设备通行；
c） 敷设电缆所需的电缆托盘、预埋管或支架已经安装好：
d） 相应的安全壳电气贯穿件、管道贯穿件已经安装好；
e） 安装区域具备通风、供电条件；
f） 现场已经标出准备安装的设备轮廓尺寸、钻孔大小和定位尺寸：
g） 所需的管道坡度能够满足；
h） 设备所在房间具备接地干线；
i） 能够安装探测器、仪表孔和预埋套筒（对已经预埋好的套筒，应按安装图纸的尺寸检查其标高）；
j） 仪表外观检查，检查设备有无机械损伤或脱漆等现象；
k） 检查设备部件是否齐全，核对仪表型号和设备位号：
1） 准备安装工具、安装材料，制定安装计划；
m） 有密封要求或清洁度要求的部件，安装前应做清洁度检查，必要时进行密封性能测试，合格后才能安装：
n） 仪表支架、仪表管的弯头和直管段、仪表管连接件等非标部件在现场车间制作，符合过程仪表安装有关现场预制的要求；
o） 设备安装图纸、文件齐全；
p） 设备安装接口满足技术要求：
q） 应由有资质的或经授权的合格人员来安装设备；
r） 使用合适的、合格的工具来安装设备。
5 管道安装要求
5.1 管道或设备管嘴的临时封堵
螺纹接头管嘴应采用带螺纹的不锈钢堵头和密封垫封堵。
由法兰连接的管嘴可用一个密封法兰盲板封堵。
5.2 连接
所有管道与设备的连接应采用螺纹连接，以提供设备更换或拆卸维修的可能。管道与管道之间的连接可采用对接焊，烟囱气溶胶取样管道使用承插焊，焊缝按照国家标准进行质量检查和密封性气压试验。
管道焊接完成后，使用0.4MPa~0.6MPa的干净压缩空气吹洗干净（探测器管路不应吹洗，或按照制造厂的要求进行操作）。
密封性气压试验时，先将管内形成53.3kPa的负压，保持15min，负压下降不高于5%为合格。
不应将碳钢零件直接焊接到不锈钢壳体上。
5.2.1 厂房空气管道
空气取样管道两端应能拆装。安装时应采取措施防止管道内，特别是过滤器的上游管道内出现焊渣堆积或缺陷。系统中各部件之间的空气管道连接应使用加强软管或不锈钢管。
管道最小弯曲半径应大于管道外径的5倍。
5.2.2 烟囱取样管道
取样管道应避免暴露在外环境中，防止由于环境温度的变化使管道内产生蒸汽凝结水。如果少量管道不可避免需要安装在外环境中，应对该管段采取保温措施。
2
NB/T 20238—2013
采用内表面光洁度较高的管材，内表面光洁度按照ISO2889标准的要求。
管道采用不锈钢材料，并进行良好接地，避免静电集聚。
取样管道采用承插焊连接。
应尽量减少水平管道长度和弯管数量。
6 仪表设备安装要求
6.1一般要求
仪表和设备安装应按照工程设计设备布置图和设备制造厂出版的设备安装图和安装技术要求进行。探测器装置应严格按照安装图纸规定的尺寸和方位进行安装，就地箱、柜和电缆支架等不影响测量性能的部件，安装位置可以根据布置指导图及现场实际情况适当调整。
同一辐射监测通道的探测器装置、就地处理显示箱和接线箱应配套就近安装。
探测器与就地处理显示箱之间的电缆，就地处理显示箱与接线箱之间的电缆，不应在中间截断或增
由合格人员仔细操作起吊运输工具。具有吊耳的设备应通过吊耳起吊。
仪表安装应满足制造商规定的所有装卸和安装要求。
安全级设备的安装应遵守安全级电气设备的安装规定。
设备安装完成后应进行清洁或擦洗，清洁度满足设备规格书或制造厂的技术要求。
6.2 探测器组件安装
探测器组件的安装应遵守设备制造厂提出的所有技术要求。
探测器组件的安装方式有下列几种：
a） 安装在墙壁支架上；
b） 安装在地面上；
c） 安装在墙壁套筒内；
d） 安装在管道或设备旁。
6.3 流体取样测量器件安装
除流体管道外，流体取样测量部件主要包括取样泵、压差计、流量计及阀门，它们的安装方式如下：
a） 取样泵安装在机架上，该机架用膨胀螺栓固定在地板上；
b） 压差计或流量计安装在取样管上或仪表支架上；
c） 阀门安装在取样管上或阀门板上。
这些设备的具体安装要求应满足相关标准及工程安装要求。
6.4 就地处理显示箱和接线箱安装
就地处理显示箱和接线箱通过绝缘板用带绝缘套管的螺栓固定安装在墙壁上或机架上，当这些部件安装在靠近探测器附近墙上时，应符合电气设备安装技术要求。
6.5 配电箱和电气箱安装
3
NB/T 20238—2013
配电箱和电气箱主要用于对辐射监测部件供电或控制取样泵电机或电磁阀的启停运转，应按电气设备安装技术要求将其安装在靠近探测器的墙壁上或机架上。
6.6 辐射信息管理系统机柜安装
机柜用膨胀螺栓锚固在水泥地板上，机柜底部装配绝缘板。对于安装在核岛厂房的机柜，应将其固定在螺杆上，然后将该螺杆拧入埋进水泥地板方钢的自钻孔内，并且它们之间具备良好的电气连接。
6.7 放射源及含放射源部件的安装
带源部件操作应符合国家相关标准要求。放射源的现场装配应由具有相应资质的人员进行。装配前应制定工作计划和防护计划。必要时应在装配前进行演练，以使人员的受照剂量尽可能低。
含源部件安装前应进行表面剂量率的测试，如果表面剂量率≤0.0025mSv/h，可视为无源设备进行安装。
6.8 设备安装后的检查
检查主要集中在下列项目：
a） 安装位置检查：安装位置是否符合设备布置图，根据安装图要求，安装尺寸是否在误差范围内。管道的材料、规格是否符合设计要求；
b） 外观检查：设备位号标识是否正确、清晰、牢固；管道标识是否正确，管道或设备是否有机械损伤，过滤器、阀门等可动部件是否转动灵活；
c） 性能检查：包括机械性能检查和电气性能检查。
设备安装完成后的搁置，应采取适当的保护措施。
7 电缆敷设、端接和接地要求
7.1 电缆检查
检查需要敷设或端接的电缆特性满足设计规范，如无特殊要求，宜满足以下基本要求：
d） 信号电缆：
最小绝缘电阻:1000 MΩ,500V:
最大导线电阻:20.60Ω/ km.
e） 同轴电缆：
最小绝缘电阻:5000 MΩ,500V.
f） 数据传输电缆：
最小绝缘电阻:100 MΩ,500V;
最大导线电阻:20.60Ω/ km.
为保证仪表能正常工作，探测器与就地处理显示箱之间的电缆长度应满足以下要求：
a） 半导体探测器与就地处理显示箱之间的电缆长度：≤5m;
b） NaI(T1)闪烁探测器与就地处理箱之间的电缆长度：≤45m;
c） 普通电离室或补偿电离室探测器与就地处理箱或就地显示箱之间的电缆长度：≤20m;
d） 严重事故及事故后电离室探测器与就地处理箱或就地显示箱之间的电缆总长度：≤60m;
e） GM计数管探测器与就地处理显示箱之间的电缆长度：≤20m;
f） 就地处理显示箱与端子箱之间的电缆长度：≤5m.
为保证仪表性能和抗干扰能力，电缆长度应尽量短。实际的电缆敷设距离应小于规定的电缆长度。
NB/T 20238—2013
7.2 电缆端接与敷设
在电缆安装之前，应在设备制造厂或现场对短电缆和中等长度的电缆装上接头。
电缆敷设应按照制造厂提出的电缆敷设、端接和连线技术要求并符合NB/T20112——2012 标准。
7.3 接地
设备接地应符合NB/T20073——2012 标准要求。设备接地应符合设备制造厂提出的所有特殊要求。辐射监测设备接地线应与电厂接地网可靠连接，设备接地铜线截面积geqslant 1 6 m^{2} ，接地导通电阻≤0.1Ω.
7.4
电缆端接及敷设后的检查
电缆端接及敷设后的检查应符合NB/T 20112—2012 标准。
8 设备、管道、电缆的标志和标识
设备、管道、电缆在安装过程中应按照设计文件规定的设备位号及管道及电缆套环颜色正确标识，具体应满足工程设计文件要求。
