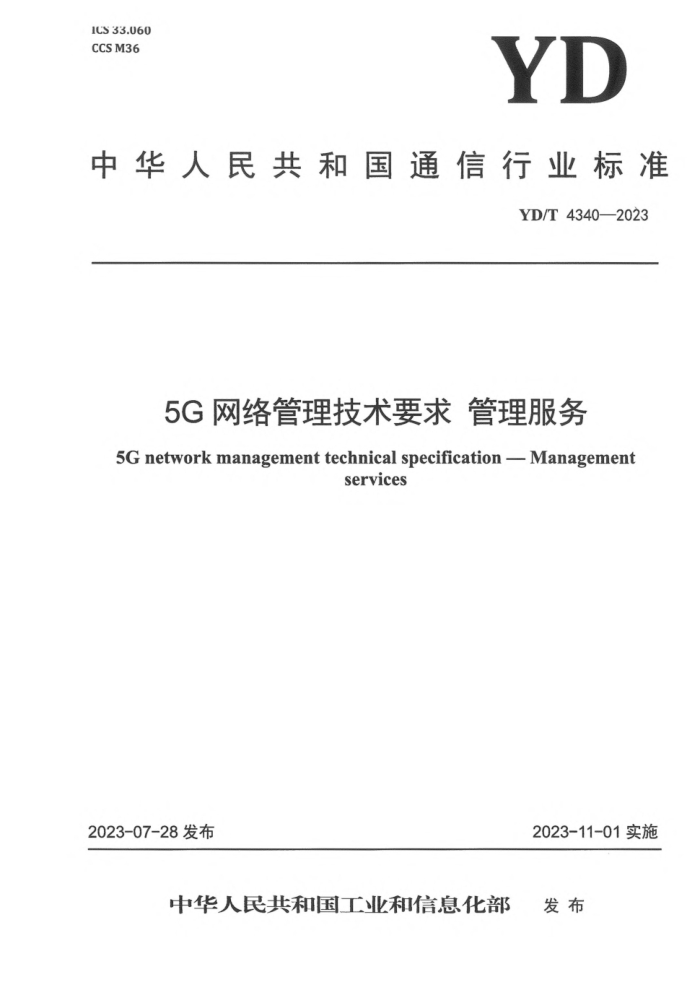

ICS 33.060
CCS M36
YD
中 华 人 民 共 和 国 通 信 行 业 标 准
YD/T 4340—2023
5G网络管理技术要求 管理服务
5G network management technical specification——Management services
2023-07-28发布 2023-11-01实施
中华人民共和国工业和信息化部 发 布
YD/T 4340—2023
目 次
前言…………………………………………………………………………………………………………………………………………………………………………………………………………… Ⅱ
1 范围………………………………………………………………………………………………………………………………………………………………………………… 1
2 规范性引用文件……………………………………………………………………………………………………………………………………… 1
3 术语和定义…………………………………………………………………………………………………………………………………………………… 1
4 缩略语…………………………………………………………………………………………………………………………………………………………………… 1
5 概述………………………………………………………………………………………………………………………………………………………………………………………………… 2
6 指配管理……………………………………………………………………………………………………………………………………………………………………………………………… 2
6.1 指配管理需求………………………………………………………………………………………………………………………………………………………………………………2
6.2 指配管理服务分析……………………………………………………………………………………………………………………………………………………………………4
6.3 基于RESTful的指配管理接口定义………………………………………………………………………………………………………………………………9
7 故障管理…………………………………………………………………………………………………………………………………………………………………………………………………13
7.1 故障管理需求……………………………………………………………………………………………………………………………………………………………………………13
7.2 故障管理服务分析…………………………………………………………………………………………………………………………………………………………………15
7.3 基于RESTful的故障管理接口定义……………………………………………………………………………………………………………………………18
8 性能管理…………………………………………………………………………………………………………………………………………………………………………………………18
8.1 性能管理需求………………………………………………………………………………………………………………………………………………………………18
8.2 性能管理相关的操作……………………………………………………………………………………………………………………………………………………………22
8.3 性能管理服务分析…………………………………………………………………………………………………………………………………………………………………23
8.4 基于RESTful的性能管理接口定义……………………………………………………………………………………………………………………………27
附录A（资料性）网络切片实例和网络切片子网实例的提供………………………………………………………………………………28
附录B（资料性）指配管理用例……………………………………………………………………………………………………………………………………………………29
附录C（资料性）网络及网络切片指配的处理流程……………………………………………………………………………………………………………50
参考文献…………………………………………………………………………………………………………………………………………………………………………………………………………67
YD/T 4340—2023
前 言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
YD/T《5G网络管理技术要求 性能测量数据》是5G网络管理技术要求系列标准之一。该系列标准的结构和名称如下：
1） 5G网络管理技术要求 总体要求
2）5G网络管理技术要求 通用管理服务
3）5G网络管理技术要求 管理服务
4） 5G网络管理技术要求 网络资源模型
5）5G网络管理技术要求 性能测量数据
6）5G网络管理技术要求 关键性能指标
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本文件由中国通信标准化协会提出并归口。
本文件起草单位：中国移动通信集团有限公司、中兴通讯股份有限公司、北京邮电大学、华为技术有限公司、北京市天元网络技术股份有限公司、中国联合网络通信集团有限公司、爱立信（中国）通信有限公司、上海诺基亚贝尔股份有限公司、大唐电信科技产业集团（电信科学技术研究院）。
本文件主要起草人：罗应瑞、巨满昌、胡亚希、祝伟宏、李文璟、朱雷、高娴、李德屹、李钢、李笑昕、弋景峰。
Ⅱ
YD/T 4340—2023
5G网络管理技术要求 管理服务
1 范围
本文件针对5G网络及网络切片的管理服务进行规范，主要包括5G网络管理的概念、用例和需求、5G网络管理的开通管理、5G网络管理的故障监管以及5G网络管理的性能管理的功能要求。
本文件适用于5G网络的运维管理。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
YD/T 4012—2022 5G网络管理技术要求 通用管理服务
YD/T4011—2022 5G网络管理技术要求 总体要求
3 术语和定义
本文件没有需要界定的术语和定义。
4 缩略语
下列缩略语适用于本文件：
3GPP 第三代移动通信伙伴计划 3rd Generation partnership project
CSMF 通信服务管理功能 Communication Service Management Function
DN 数据网络 Data Network
MOI 被管对象实例 Managed Object Instance
NFVO 网络功能虚拟化编排器 NetworkFunctionVirtualization Orchestrator
NOP 网络运营商 Network Operator
NF 网络功能 Network Function
NS 网络服务 Network Service
NSI 网络切片实例 Network Slice Instance
NSMF 网络切片管理功能 Network Slice Management Function
1
YD/T 4340—2023
NSSI 网络切片子网实例 Network Slice Subnet Instance
NSSMF 网络切片子网管理功能 Network Slice Subnet Management Function
RRM 无线资源管理 Radio Resource Management
TN 传输网 Transport Network
VNF 虚拟网络功能 Virtualised Network Function
VNFC VNF组件 VNF Component
S-NSSAI 单个网络切片选择辅助信息 Single Network Slice Selection Assistance Information
MnS 管理服务 Management Service
5 概述
本文件定义了对 5G 网络的全流程管理，包括对网络切片及构成网络切片的网络服务的指配管理、故障管理、性能管理等内容。5G网络管理服务架构见YD/T4011—2022的7.1.指配管理指网络切片及构成网络切片的网络服务的生命周期管理，支持在网络切片完整生命周期管理的准备、开通、运维、退服的各环节对网络切片的所有操作。故障管理指对网络切片、网络服务的故障数据的上报及控制功能管理，例如报警订阅、报警通知、报警过滤、报警删除等能力。性能管理指网络切片及构成网络切片的性能数据的制作、上报及控制功能管理，例如性能数据生成、性能数据收集、性能数据上报等能力。
管理服务使用者可以通过由单独指定的管理服务组件组成的标准化服务接口来访问这些管理功能。一类管理服务至少由两个不同的独立组件构成，不同组件的类型和功能定义不同，组件分三类：管理服务组件类型A、管理服务组件类型B和管理服务组件类型C，定义如下。
a） 管理服务组件类型A：定义为被管理实体与管理网络无关的一组管理操作或通知。
b） 管理服务组件类型B：定义为被管理实体的网络资源模型。
c） 管理服务组件类型C：定义为被管理实体的性能信息和故障信息。
6 指配管理
6.1 指配管理需求
6.1.1 网络切片指配管理服务要求
网络切片指配管理服务包括以下要求。
a） 网络切片指配服务提供商应具有允许其授权用户请求网络切片实例的能力。
b） 网络切片指配服务提供商应具有允许其授权用户请求网络切片相关要求的能力。
c） 网络切片指配服务提供商应具有允许其授权用户请求释放网络切片实例的能力。
d） 网络切片指配服务提供商应具有允许其授权用户请求激活网络切片实例的能力。
e） 网络切片指配服务提供商应具有允许其授权用户请求去激活网络切片实例的能力。
f） 网络切片指配服务提供商应具有允许其授权用户请求修改网络切片实例的能力。
2
YD/T4340—2023
g） 网络切片指配服务提供商应具有允许授权用户获得网络切片管理数据的能力。
h） 网络切片指配服务提供商应具有允许授权用户获得指配所请求网络切片实例可行性的能力。
i） 网络切片指配服务提供商应具有允许授权用户请求网络切片实例容量规划的能力。
6.1.2 网络切片子网指配管理服务要求
网络切片子网指配管理服务包括以下要求。
a） 网络切片子网指配服务提供商应具有允许其授权用户请求网络切片子网实例的能力。
b） 网络切片子网指配服务提供商应具有通过网络服务生命周期管理接口与NFVO交互的能力。
c） 网络切片子网指配服务提供商应具有允许其授权用户发送网络切片子网相关要求的能力。
d） 网络切片子网指配服务提供商应具有允许其授权用户根据网络切片子网相关要求请求创建新网络切片子网实例或使用现有网络切片子网实例的能力。
e） 网络切片子网指配服务提供商应具有允许其授权用户请求将网络服务实例与相应网络切片子网实例关联的能力。
f） 网络切片子网指配服务提供商应具有允许其授权用户请求配置带有RRM策略信息的已运行网络切片子网实例组件的能力，以便同时支持多个NSI.
g） 网络切片子网指配服务提供商应具有允许其授权用户获取网络切片子网实例信息的能力。
h） 网络切片子网指配服务提供商应具有允许其授权用户请求释放网络切片子网实例的能力。
i） 网络切片子网指配服务提供商应具有允许其授权用户请求激活网络切片子网实例的能力。
j） 网络切片子网指配服务提供商应具有允许其授权用户请求去激活网络切片子网实例的能力。
k） 网络切片子网指配服务提供商应具有允许其授权用户请求修改网络切片子网实例的能力。
1） 网络切片子网指配服务提供商应具有允许用户获得网络切片子网资源信息的能力。
m）网络切片子网指配服务提供商应具有允许授权用户获得指配网络切片子网实例可行性的能力。
n） 网络切片子网指配服务提供商应能够满足使用网络功能指配服务的请求。
o） 网络切片子网指配服务提供商应能够根据双方协议向其用户公开有限的管理能力。
p） 网络切片子网指配服务提供商应具有允许其用户向网络切片子网提供配置切片特定操作信息（重新配置切片特定操作信息）的能力。
6.1.3 网络功能指配管理服务要求
网络功能指配管理服务包括以下要求。
a） 网络功能指配服务提供商应具有允许其授权用户请求创建网络功能实例的能力。
b） 网络功能指配服务提供商应能够满足用户请求创建网络功能实例的能力。
c） 网络功能指配服务提供商应能够向其授权用户提供网络功能实例的VNF和VNFC相关信息。
d） 网络功能指配服务提供商应具有允许其授权用户请求配置网络功能实例的能力。
e） 网络功能指配服务提供商应能够请求更新实现网络功能虚拟化部分的VNF.
f） 网络功能指配服务提供商应能够满足用户请求配置网络功能实例的能力。
g） 网络功能指配服务提供商应能够要求在相关网络功能实例中工作的网络功能管理服务提供商为其创建和维护MOI.
3
YD/T 4340—2023
6.1.4 子网指配管理服务要求
子网指配管理服务包括以下要求。
a） 子网指配服务提供商应具有允许其授权用户请求创建子网的能力。
b） 子网指配服务提供商应能够满足用户请求创建子网的要求。
c） 子网指配服务提供商应具有允许其授权用户请求配置子网的能力。
d） 子网指配服务提供商应能够满足用户请求配置子网的要求。
6.2 指配管理服务分析
6.2.1 网络切片指配管理服务
网络切片指配管理服务见表1，包括指配管理服务组件类型A（操作通知）和指配管理服务组件类型B（信息模型）两类。
表1 网络切片指配管理服务
指配管理服务名称 指配管理服务组件类型A（操作通知） 指配管理服务组件类型B（信息模型） 备注
NSI指配 一创建对象createMOI一删除对象deleteMOI一获取对象属性getMOIAttributes一修改对象属性modifyMOIAttributes以上操作定义，见YD/T 4012—20225G网络管理技术要求 通用管理服务一分配NSI allocateNsi操作一去分配NSI deallocateNsi操作 NSI信息模型 该管理服务使消费者能够请求分配、拆分或修改NSI.典型场景是“网络切片作为网络运营商内置”模型，运营商使用该指配管理服务
NSI指配数据上报 一订购subscribe一取消订购unsubscribe一对象创建通知notifyMOICreation一对象删除通知notifyMOIDeletion一对象属性值改变通知notifyMOIAttributeValueChange以上操作定义，见YD/T 4012—2022 5G网络管理技术要求 通用管理服务 NSI信息模型 该管理服务使消费者能够获得NSI信息模型数据的通知。典型场景为“网络切片作为NOP内”模型，运营商使用该指配管理服务
NSI指配能力开放 一创建对象createMOI一删除对象deleteMOI一获取对象属性getMOIAttributes一修改对象属性modifyMOIAttributes一分配NSI allocateNsi操作一去分配NSI deallocateNsi操作 NSI信息模型 该管理服务使消费者能够请求分配、拆分或修改NSI.典型场景是NSaaS模型，该指配管理服务被垂直行业消费
4
YD/T 4340—2023
表1 网络切片指配管理服务（续）
指配管理服务名称 指配管理服务组件类型A（操作通知） 指配管理服务组件类型B（信息模型） 备注
NSI数据能力开放 一订购subscribe一取消订购unsubscribe一对象创建通知notifyMOICreation一对象删除通知notifyMOIDeletion一对象属性值改变通知notifyMOIAttributeValueChange NSI信息模型 该管理服务使消费者能够获得NSI信息模型数据的通知。典型场景是NSaaS模型，该指配管理服务被垂直行业消费
6.2.2 网络切片子网指配管理服务
网络切片子网指配管理服务见表2.
表2 网络切片子网指配管理服务
指配管理服务名称 A类指配管理服务组件（操作通知） B类指配管理服务组件（信息模型）
NSSI指配 一创建对象createMOI一修改对象属性modifyMOIAttributes一获取对象属性getMOIAttributes一删除对象deleteMOI一分配NSSI allocateNssi操作一去分配NSSI deallocateNssi操作 NSSI信息模型
NSSI指配数据上报 一订购subscribe一取消订购unsubscribe一对象创建通知notifyMOICreation一对象删除通知notifyMOIDeletion一对象属性值改变通知notifyMOIAttributeValueChange NSSI信息模型
6.2.3 网络功能指配管理服务
网络功能指配管理服务见表3.
YD/T 4340—2023
表3 网络功能指配管理服务
指配管理服务名称 A类指配管理服务组件（操作通知） B类指配管理服务组件（信息模型）
NF指配 一创建对象createMOI一修改对象属性modifyMOIAttributes一获取对象属性getMOIAttributes一删除对象deleteMOI NF (s) /ME(s)信息模型
NF指配数据上报 一订购subscribe一取消订购unsubscribe一对象创建通知notifyMOICreation一对象删除通知notifyMOIDeletion一对象属性值改变通知notifyMOIAttributeValueChange NF (s) /ME (s) 信息模型
6.2.4 网络及子网络指配管理服务
网络及子网络指配管理服务见表4.
表4 网络及子网络指配管理服务
指配管理服务名称 A类指配管理服务组件（操作通知） B类指配管理组件（信息模型）
网络及子网络的指配 一创建对象createMOI一修改对象属性modifyMOIAttributes一获取对象属性getMOIAttributes一删除对象deleteMOI一分配网络 allocateNetwork操作 子网的IOC (s) , 使能
子网指配数据上报 一订购subscribe一取消订购unsubscribe一对象创建通知notifyMOICreation一对象删除通知notifyMOIDeletion一对象属性值改变通知notifyMOIAttributeValueChange 子网的IOC (s),使能
6.2.5 指配管理服务的操作类型
6.2.5.1 分配NSI allocateNsi操作
6.2.5.1.1 服务说明
该操作被分配NSI操作服务消费者调用，请求提供商分配一个网络切片实例，以满足网络切片相关要求。提供者可以创建一个新的NSI或使用现有的NSI来满足请求。
6
YD/T 4340—2023
6.2.5.1.2 输入与输出
分配NSI allocateNsi操作输入参数见表5.
表5 分配NSI allocateNsi操作输入参数
参数名 限定 数据类型 参数说明
attributeListInM LIST OF SEQUENCE<属性名称、属性值> 输入的属性值列表，该参数可为空。若该参数不为空，则取值为名值对列表，为新创建的对象实例的属性名和相应的属性值
分配NSI allocateNsi操作输出参数见表6.
表6 分配NSI allocateNsi操作输出参数
参数名 限定 数据类型 参数说明
attributeListOut M LIST OF SEQUENCE<属性名称、属性值> 输出的属性值列表，取值为名值对列表，为新创建的对象实例的所有属性名和相应的属性值
status M 枚举{OperationSucceeded, OperationFailed} 指示对象创建成功与否
NSIId M 属性唯一标识网络切片实例 规定了已经分配的NSI的唯一标识
6.2.5.2 分配NSSI allocateNssi操作
6.2.5.2.1 服务说明
该操作被分配NSSI操作服务消费者调用，请求提供商分配一个网络切片子网实例，以满足网络切片子网相关要求。提供者可以创建一个新的NSSI或利用现有NSSI来满足请求。
6.2.5.2.2 输入与输出
分配NSSI allocateNssi操作输入参数见表7.
表7 分配NSSI allocateNssi操作输入参数
参数名 限定 数据类型 参数说明
attributeListIn M LIST OF SEQUENCE<属性名称、属性值> 输入的属性值列表，该参数可为空。若该参数不为空，则取值为名值对列表，为新创建的对象实例的属性名和相应的属性值
分配NSSI allocateNssi操作输出参数见表8.
7
YD/T 4340—2023
表8 分配NSSI allocateNssi操作输出参数
参数名 限定 数据类型 参数说明
attributeListOut M LIST OF SEQUENCE<属性名称、属性值> 输出的属性值列表，取值为名值对列表，为新创建的对象实例的所有属性名和相应的属性值
status M 枚举{OperationSucceeded, OperationFailed} 指示对象创建成功与否
NSIId M 属性唯一标识网络切片子网实例 它规定了已经分配的NSSI的唯一标识
6.2.5.3 去分配NSIdeallocateNsi操作
6.2.5.3.1 服务说明
该操作被去分配NSI操作服务消费者调用，请求提供商去分配网络切片实例，因为该消费者不再需要NSI.提供者可以终止请求NSI或修改请求NSI而不终止以满足请求。
6.2.5.3.2 输入与输出
去分配NSI deallocateNsi操作输入参数见表9.
表9 去分配NSI deallocateNsi操作输入参数
参数名 限定 数据类型 参数说明
NSIId M 属性唯一标识网络切片实例 指定需要去分配的NSI的唯一标识
去分配NSI deallocateNsi操作输出参数见表10.
表10 去分配NSIdeallocateNsi操作输出参数
参数名 限定 数据类型 参数说明
status M 枚举{OperationSucceeded, OperationFailed} 一个操作可能由于特定的或不特定的原因而失败
6.2.5.4 去分配NSSIdeallocateNssi操作
6.2.5.4.1 服务说明
该操作被去分配NSSI运营服务消费者调用，请求提供商去分配网络切片子网实例，因为该消费者不再需要NSSI。提供商可以不终止请求NSSI或修改请求NSSI以满足请求。
6.2.5.4.2 输入与输出
去分配NSSI deallocateNssi操作输入参数见表11.
8
YD/T 4340—2023
表11 去分配NSSI deallocateNssi操作输入参数
参数名 限定 数据类型 参数说明
NSSIId M 属性唯一标识网络切片子网实例 指定需要去分配的NSSI的唯一标识
去分配NSSI deallocateNssi操作输出参数见表12.
表12 去分配NSSIdeallocateNssi操作输出参数
参数名 限定 数据类型 参数说明
status M 枚举{OperationSucceeded, OperationFailed} 一个操作可能由于特定的或不特定的原因而失败
6.2.5.5 分配网络allocateNetwork操作
6.2.5.5.1 服务说明
该操作被分配网络运营服务消费者调用，以请求提供商满足网络相关要求。
6.2.5.5.2 输入与输出
分配网络allocateNetwork操作输入参数见表13.
表13 分配网络allocateNetwork操作输入参数
参数名 限定 数据类型 参数说明
attributeListIn M LIST OF SEQUENCE<属性名称、属性值> 输入的属性值列表，该参数可为空。若该参数不为空，则取值为名值对列表，为新创建的对象实例的属性名和相应的属性值
分配网络allocateNetwork操作输出参数见表14.
表14 分配网络allocateNetwork操作输出参数
参数名 限定 数据类型 参数说明
serviceProfileId M String 被分配网络支持的网络相关需求的唯一标识
status M 枚举{OperationSucceeded, OperationFailed} 一个操作可能由于特定的或不特定的原因而失败
6.3 基于RESTful的指配管理接口定义
6.3.1 操作映射
6.3.1.1 介绍
IS操作与SS等效的映射见表15.
9
YD/T 4340—2023
表15 IS操作与SS等效的映射
IS操作 HTTP方法 资源URI 限定
分配NSI allocateNsi POST ObjectManagement/NS/ M
分配NSSI allocateNssi POST ObjectManagement/NSS/ M
去分配NSI deallocateNsi DELETE ObjectManagement/NS/NSIId M
去分配NSSI deallocateNssi DELETE ObjectManagement/NSS/ NSSIId M
分配网络 allocateNetwork POST ObjectManagement/ Subnetwork M
注：分配网络对应的网络假定为一个网络子网。
6.3.1.2 分配NSI allocateNsi操作
此操作是分配服务提供商提供的网络切片实例，网络切片实例可能是新的或已有的。IS运营输入参数到SS等效(HTTPPOST) 的映射见表16.IS运营输出参数到SS等效(HTTPPOST) 的映射见表17.
表16 IS运营输入参数到SS等效(HTTP POST) 的映射
IS操作参数名称 SS参数位置 SS参数名称 SS参数类型 限定
attributeListIn 请求体 attributeListIn LIST OF SEQUENCE<属性名称、属性值> M
表17 IS运营输出参数到SS等效(HTTP POST) 的映射
IS操作参数名称 SS参数位置 SS参数名称 SS参数类型 限定
attributeListOut 响应体 attributeListOut LIST OF SEQUENCE<属性名称、属性值> M
status 响应状态码 n/a n/a M
NSIId 响应体 href 类型为string, 格式为URI M
6.3.1.3 分配NSSI allocateNssi操作
此操作是分配服务提供商提供的网络切片实例，网络切片子网实例可能是新的或已有的。IS运营输入参数到SS等效(HTTPPOST)的映射见表18.IS运营输出参数到SS等效(HTTPPOST)的映射见表19.
表18 IS运营输入参数到SS等效(HTTPPOST)的映射
IS操作参数名称 SS参数位置 SS参数名称 SS参数类型 限定
attributeListIn 请求体 attributeListIn LIST OF SEQUENCE<属性名称、属性值> M
10
YD/T 4340—2023
表19 IS运营输出参数到SS等效(HTTPPOST) 的映射
IS操作参数名称 SS参数位置 SS参数名称 SS参数类型 限定
attributeListOut 响应体 attributeListOut LIST OF SEQUENCE<属性名称、属性值> M
status 响应状态码 n/a n/a M
NSSIId 响应体 href 类型为string, 格式为URI M
6.3.1.4 去分配NSI deallocateNsi操作
此操作是去分配服务提供商提供的网络切片实例，网络切片实例可能被终止或修改。
该操作不支持任何输入参数。IS运行输出参数到SS等效(HTTPDELETE)的映射见表20.
表20 IS运行输出参数到SS等效(HTTPDELETE) 的映射
IS操作参数名称 SS参数位置 SS参数名称 SS参数类型 限定
status 响应状态码 n/a n/a M
6.3.1.5 去分配NSSIdeallocateNssi操作
此操作是去分配服务提供商提供的网络切片子网实例，网络切片子网实例可能被终止或修改。该操作不支持任何输入参数。IS运行输出参数到SS等效(HTTPDELETE)的映射见表21.
表21 IS运行输出参数到SS等效(HTTPDELETE) 的映射
IS操作参数名称 SS参数位置 SS参数名称 SS参数类型 限定
status 响应状态码 n/a n/a M
6.3.1.6 分配网络allocateNetwork操作
此操作是分配服务提供商提供的网络。IS运营输入参数到SS等效(HTTPPOST)的映射见表22.IS运营输出参数到SS等效(HTTP POST) 的映射见表23.
表22 IS运营输入参数到SS等效(HTTP POST) 的映射
IS操作参数名称 SS参数位置 SS参数名称 SS参数类型 限定
attributeListIn 请求体 attributeListIn LIST OF SEQUENCE<属性名称、属性值> M
表23 IS运营输出参数到SS等效(HTTP POST) 的映射
IS操作参数名称 SS参数位置 SS参数名称 SS参数类型 限定
serviceProfileId 响应体 serviceProfileId String M
status 响应状态码 n/a n/a M
11
YD/T4340—2023
6.3.2 资源
6.3.2.1 资源定义
6.3.2.1.1 资源ObjectManagement/NS
该资源代表网络切片相关的集合。资源URI, {URIauthority}/ObjectManagement/NS.URI权限由服务提供商定义。
POST方法创建一个NetworkSlice instance, provider可以创建NSI或使用已有的NSI来满足service Profile.该方法应支持表24中的请求数据结构和表25中指定的响应数据结构和响应码。
表24 POST Request机构支持的该资源的数据结构
命名 数据类型 限定 基数 描述
attributeListIn LIST OF SEQUENCE<属性名称、属性值> M 1 网络切片相关需求或网络相关需求
表25 POST Request机构支持的该资源的数据结构
命名 数据类型 限定 基数 描述
Href URI M 1 HTTP指NSI或网络资源
attributeListOut LIST OF SEQUENCE<属性名称、属性值> M 1 对于每个返回的NSI, NetworkSliceIOC中定义的NSI的名称/值对列表
status HTTP响应码 M 1 HTTP响应码200表示OperationSucceeded.所有其他HTTP响应码均为“OperationFailed”
6.3.2.1.2 资源ObjectManagement/NSS
该资源代表网络切片子网相关的集合。资源URI, {URIauthority}/ObjectManagement/NSS.URI权限由服务提供商定义。
POST方法创建一个NetworkSliceSubnet, provider可以创建一个新的NSSI或者使用已有的NSSI支持SliceProfile.该方法应支持表26中的请求数据结构和表27中指定的响应数据结构和响应码。
表26 POST Request机构支持的该资源的数据结构
命名 数据类型 限定 基数 描述
attributeListIn LIST OF SEQUENCE<属性名称、属性值> M 1 网络切片子网相关要求
表27 POST Request机构支持的该资源的数据结构
命名 数据类型 限定 基数 描述
Href URI M 1 HTTP指向NSSI资源。
attributeListOut LIST OF SEQUENCE<属性名称、属性值> M 1 对于每个返回的NSSI, NetworkSliceSubnetIOC中定义的NSSI的名称/值对列表
12
YD/T 4340—2023
表27 POST Request机构支持的该资源的数据结构（续）
命名 数据类型 限定 基数 描述
status HTTP响应码 M 1 HTTP响应码200表示OperationSucceeded所有其他HTTP 响应码均为"OperationFailed"
6.3.2.1.3 资源ObjectManagement/SubNetwork
该资源代表网络相关的集合。资源URI,{URIauthority}/ObjectManagement/SubNetwork,假定network为一个网络子网，URI权限由服务提供商定义。
POST方法创建SubNetwork.该方法应支持表28中的请求数据结构和表29中指定的响应数据结构和响应码。
表28 POST Request机构支持的该资源的数据结构
命名 数据类型 限定 基数 描述
attributeListIn SEQUENCE列表<属性名称、属性值> M 1 该参数定义了3GPP TS 28.541中6.3.3节定义的与网络相关的需求
表29 POST Request机构支持的该资源的数据结构
命名 数据类型 限定 基数 描述
status HTTP响应码M 1 HTTP响应码200表示OperationSucceeded所有其他HTTP响应码均为“OperationFailed”
7 故障管理
7.1 故障管理需求
7.1.1 网络切片故障数据上报服务要求
网络切片故障数据上报服务包括以下要求。
a） 网络切片实例的故障数据上报服务应能够向其授权消费者提供网络切片实例的报警通知。
b） 网络切片实例的故障数据上报服务应具有允许其授权用户订阅网络切片实例的报警通知的能力。
c） 网络切片实例的故障数据上报服务应具有允许其授权用户取消订阅网络切片实例的报警通知的能力。
d） 网络切片实例的故障数据上报服务应具有允许其授权用户提供报警通知过滤器的能力。
e） 网络切片实例的故障数据上报服务应能够提供网络切片实例的报警列表。
f） 网络切片实例的故障数据上报服务应具有允许其授权用户为报警提供过滤器的能力。
13
YD/T 4340—2023
g） 网络切片实例的故障数据上报服务应具有向其授权消费者提供网络切片实例变更报警通知的能力。
h） 网络切片实例的故障数据上报服务应能够向其授权消费者提供网络切片实例的清除警报通知。
i） 网络切片实例的故障数据报告服务应能够向其授权消费者提供新生成的网络切片实例警报通知。
7.1.2 网络切片故障数据控制服务要求
网络切片故障数据控制服务包括以下要求。
a） 网络切片实例的故障数据控制服务应能够满足确认网络切片实例的一个或多个报警的请求。
b） 网络切片实例的故障数据控制服务应能够满足清除网络切片实例的一个或多个警报的请求。
c） 网络切片实例的故障数据控制服务应能够向其授权消费者提供网络切片实例的确认状态变更通知。
7.1.3 网络切片子网故障数据上报服务要求
网络切片子网故障数据上报服务包括以下要求。
a） 网络切片子网实例的故障数据报告服务应能够向其授权消费者提供网络切片子网实例的报警通知。
b） 网络切片子网实例的故障数据报告服务应具有允许其授权用户订阅网络切片子网实例的报警通知的能力。
c） 网络切片子网实例的故障数据报告服务应具有允许其授权用户取消订阅网络切片子网实例的报警通知的能力。
d） 网络切片子网实例的故障数据报告服务应具有允许其授权用户提供报警通知过滤器的功能。
e） 网络切片子网实例的故障数据报告服务应能够提供网络切片子网实例的报警列表。
f） 网络切片子网实例的故障数据报告服务应具有允许其授权用户为警报提供过滤器的能力。
g） 网络切片子网实例的故障数据报告服务应能够向其授权消费者提供网络切片子网实例的变更报警通知。
h） 网络切片子网实例的故障数据报告服务应能够向其授权消费者提供网络切片子网实例的已清除警报通知。
i） 网络切片子网实例的故障数据报告服务应能够向其授权消费者提供新的网络切片子网实例警报通知。
7.1.4 网络切片子网故障数据控制服务要求
网络切片子网故障数据控制服务包括以下要求。
a） 网络切片子网实例的故障数据控制服务应能够满足确认网络切片子网实例的一个或多个报警的请求。
b） 网络切片子网实例的故障数据控制服务应能够满足清除一个或多个网络切片子网实例警报的请求。
14
YD/T 4340—2023
c） 网络切片子网实例的故障数据控制服务应能够向其授权消费者提供网络切片子网实例的确认状态变更通知。
7.1.5 网络功能故障数据上报服务要求
网络功能故障数据上报服务包括以下要求。
a） 网络功能的故障数据报告服务应能够向其授权用户提供网络功能实例的报警通知。
b） 网络功能的故障数据报告服务应能够向其授权消费者提供与网络功能实例相关的虚拟化资源的报警通知。
c） 网络功能的故障数据报告服务应具有允许其授权消费者订阅网络功能实例的警报通知的能力。
d） 网络功能的故障数据报告服务应具有允许其授权消费者去订阅网络功能实例的警报通知的能力。
e） 网络功能的故障数据报告服务应具有允许其授权消费者提供报警通知过滤器的能力。
f） 网络功能的故障数据报告服务应具有提供网络功能实例告警列表的能力。
g） 网络功能的故障数据报告服务应具有提供与网络功能实例关联的虚拟资源告警列表的能力。
h） 网络功能的故障数据报告服务应具有允许其授权消费者为告警提供过滤器的能力。
i） 网络功能的故障数据报告服务必须能够向其授权消费者提供网络功能实例的变化的警报通知。
j） 网络功能的故障数据报告服务应具有向其授权消费者提供网络功能实例清除的警报通知的能力。
k） 网络功能的故障数据报告服务应具有向其授权消费者提供网络功能实例新生成的警报通知的能力。
7.1.6 网络功能故障数据控制服务要求
网络功能故障数据控制服务包括以下要求。
a） 网络功能的故障数据控制服务必须能够满足对网络功能实例的一个或多个告警进行确认的要求。
b） 网络功能的故障数据控制服务应能满足网络功能实例的一个或多个告警的清除要求。
c） 网络功能的故障数据控制服务应具有向其授权消费者提供网络功能实例的确认状态变更通知的能力。
7.2 故障管理服务分析
7.2.1 网络切片故障管理服务
网络切片故障管理服务见表30，包括故障管理服务A类组件、故障管理服务B类组件和故障管理服务C类组件。
15
YD/T 4340--2023
表30 网络切片故障管理服务
管理服务 故障管理服务A类组件 故障管理服务B类组件 故障管理服务C类组件 备注
NSI故障数据上报 一获取告警列表getAlarmList一订购subscribe一取消订购unsubscribe一新告警通知notifyNewAlarm一告警列表重建通知notifyAlarmListRebuilt一告警变化通知notifyChangedAlarm以上操作定义，见YD/T 4012—2022 5G网络管理技术要求 通用管理服务 NSI信息模型 告警信息 该管理服务使其消费者能够获得NSI告警数据
NSI故障数据控制 一告警确认acknowledgeAlarms一告警清除clearAlarms一告警确认状态变化通知notifyAckStateChanged一告警清除通知notifyClearedAlarm一取消告警确认unacknowledgeAlarms以上操作定义，见YD/T 4012—2022 5G网络管理技术要求 通用管理服务 NSI信息模型 告警信息 该管理服务使其消费者能够控制NSI告警数据
7.2.2 网络切片子网故障管理服务
网络切片子网故障管理服务见表31.
表31网络切片子网故障管理服务
管理服务 故障管理服务A类组件 故障管理服务B类组件 故障管理服务C类组件 备注
NSSI故障数据上报 一获取告警列表getAlarmList一订购subscribe一取消订购unsubscribe一新告警通知notifyNewAlarm一告警列表重建通知notifyAlarmListRebuilt一告警变化通知notifyChangedAlarm NSSI 信息模型 告警信息 该管理服务使其消费者能够获得NSSI告警数据
NSSI故障数据控制 一告警确认acknowledge Alarms一告警清除clearAlarms一告警确认状态变化通知notifyAckStateChanged一告警清除通知notifyClearedAlarm一取消告警确认unacknowledgeAlarms NSSI信息模型 告警信息 该管理服务使其消费者能够控制NSSI告警数据
16
YD/T 4340—2023
7.2.3 网络功能故障管理服务
网络功能故障管理服务见表32.
表32 网络功能故障管理服务
管理服务 故障管理服务A类组件 故障管理服务B类组件 故障管理服务C类组件 备注
NF故障数据上报 一获取告警列表getAlarmList一订购subscribe一取消订购unsubscribe一新告警通知notifyNewAlarm一告警列表重建通知notifyAlarmListRebuilt一告警变化通知notifyChangedAlarm NF信息模型 告警信息 该管理服务使其消费者能够获得NF告警数据
NF故障数据控制 一告警确认acknowledgeAlarms一告警清除clearAlarms一告警确认状态变化通知notifyAckStateChanged一告警清除通知notifyClearedAlarm一取消告警确认unacknowledgeAlarms NF信息模型 告警信息 该管理服务使其消费者能够控制NF告警数据
注： 一个管理对象实例（网络切片实例、网络切片子网实例、子网实例及网元实例）只包含一个Alarmlist：管理对象的整个生命周期中也只产生一次的创建和删除告警通知。
7.2.4 配置故障管理的管理服务组件
配置故障管理的管理服务组件见表33。配置故障管理的方法和在7.2.1~7.2.3小节中描述的故障监控管理服务是用于故障管理的两种替选方案。
表33配置故障管理的管理服务组件
管理服务 配置故障管理服务A类组件 配置故障管理服务B类组件
网元/网络功能的配置故障管理 操作：一获取对象属性getMOIAttributes一修改对象属性modifyMOIAttributes通知：一对象创建通知notifyMOICreation一对象删除通知notifyMOIDeletion一对象属性值改变通知notifyMOIAttributeValueChange 故障管理网络资源模型分段定义的IOC,参见3GPP TS 28.622的Alarmlist
17
YD/T 4340—2023
表33 配置故障管理的管理服务组件（续）
管理服务 配置故障管理服务A类组件 配置故障管理服务B类组件
配置网络切片的故障管理 操作：一获取对象属性getMOIAttributes一修改对象属性modifyMOIAttributes通知：一对象创建通知notifyMOICreation一对象删除通知notifyMOIDeletion一对象属性值改变通知notifyMOIAttributeValueChange 故障管理网络资源模型分段定义的IOC,参见3GPP TS 28.622的Alarmlist
配置网络切片子网的故障管理 操作：一获取对象属性getMOIAttributes一修改对象属性modifyMOIAttributes通知：一对象创建通知notifyMOICreation一对象删除通知notifyMOIDeletion一对象属性值改变通知notifyMOIAttributeValueChange 故障管理网络资源模型分段定义的IOC, 参见3GPP TS28.622[10]的Alarmlist
子网配置故障管理 操作：一获取对象属性getMOIAttributes一修改对象属性modifyMOIAttributes通知：一对象创建通知notifyMOICreation一对象删除通知notifyMOIDeletion一对象属性值改变通知notifyMOIAttributeValueChange 故障管理网络资源模型分段定义的IOC,参见3GPP TS 28.622Alarmlist
7.3 基于RESTful的故障管理接口定义
应符合YD/T4012—20225G网络管理技术要求 通用管理服务的规定。
8 性能管理
8.1性能管理需求
8.1.1 网络功能测量任务控制服务要求
网络功能测量任务控制服务包括以下要求。
a) 负责网络功能测量任务控制的管理服务生产者应具有允许其授权消费者请求创建测量任务以收集网络功能的性能数据的能力。
18
YD/T 4340—2023
b） 负责网络功能测量任务控制的管理服务生产者应具有在请求为网络功能创建测量任务时允许其授权消费者指示性能数据的报告方法（通过性能数据文件或性能数据流）的能力。
c） 负责网络功能测量任务控制的管理服务生产者应能够满足消费者为网络功能创建测量任务的请求。
d） 负责网络功能测量任务控制的管理服务生产者应具有根据测量任务生成网络功能的性能数据的能力。
e） 负责网络功能测量任务控制的管理服务生产者应能够满足其授权消费者终止网络功能测量任务的请求。
f） 负责网络功能测量任务控制的管理服务生产者应具有允许其授权消费者查询正在进行的网络功能测量任务的信息的能力。
g） 负责网络功能测量任务控制的管理服务生产者可以拒绝网络功能测量任务创建请求。
8.1.2 网络功能性能数据文件上报服务要求
网络功能性能数据文件上报服务包括以下要求。
a） 负责网络功能性能数据文件报告的管理服务生产者应具有向其授权消费者发送网络功能性能数据文件就绪通知的能力。
b） 负责网络功能性能数据文件报告的管理服务生产者应具有允许其授权消费者获取网络功能的性能数据文件的能力。
8.1.3 网络功能性能数据流服务要求
此要求包括负责网络功能性能数据流的管理服务生产者应具有向其授权消费者发送网络功能性能数据流的能力。
8.1.4 网络切片子网测量任务控制服务要求
网络切片子网任务控制服务包括以下要求。
a） 负责网络切片子网测量任务控制的管理服务生产者应具有允许其授权消费者请求创建测量任务以收集网络切片子网的性能数据的能力。
b）负责网络切片子网测量任务控制的管理服务生产者应具有在请求为网络切片子网创建测量任务时允许其授权消费者指示性能数据的报告方法（通过性能数据文件或性能数据流）的能力。
c） 负责网络切片子网测量任务控制的管理服务生产者应能够满足消费者为网络切片子网创建测量任务的请求。
d） 负责网络切片子网测量任务控制的管理服务生产者应具有根据测量任务生成网络切片子网的性能数据的能力。
e） 负责网络切片子网测量任务控制的管理服务生产者应能够满足其授权消费者终止网络切片子网测量任务的请求。
f） 负责网络切片子网测量任务控制的管理服务生产者应具有允许其授权消费者查询正在进行的网络切片子网测量任务的信息的能力。
g） 负责网络切片子网测量任务控制的管理服务生产者可以拒绝网络切片子网测量任务创建请求。
19
YD/T 4340—2023
8.1.5 网络切片子网性能数据文件上报服务要求
网络切片子网性能数据文件上报服务包括以下要求。
a） 负责网络切片子网性能数据文件报告的管理服务生产者应具有向其授权消费者发送网络切片子网性能数据文件就绪通知的能力。
b） 负责网络切片子网性能数据文件报告的管理服务生产者应具有允许其授权消费者获取网络切片子网的性能数据文件的能力。
8.1.6 网络切片子网性能数据流服务要求
此要求包括负责网络切片子网性能数据流的管理服务生产者应具有向其授权消费者发送网络切片子网性能数据流的能力。
8.1.7 网络切片测量任务控制服务要求
网络切片任务控制服务包括以下要求。
a） 负责网络切片测量任务控制的管理服务生产者应具有允许其授权消费者请求创建测量任务以收集网络切片的性能数据的能力。
b） 负责网络切片测量任务控制的管理服务生产者应具有在请求为网络切片创建测量任务时允许其授权消费者指示性能数据的报告方法（通过性能数据文件或性能数据流）的能力。
c） 负责网络切片测量任务控制的管理服务生产者应能够满足消费者为网络切片创建测量任务的请求。
d） 负责网络切片测量任务控制的管理服务生产者应具有根据测量任务生成网络切片的性能数据的能力。
e） 负责网络切片测量任务控制的管理服务生产者应能够满足其授权消费者终止网络切片测量任务的请求。
f） 负责网络切片测量任务控制的管理服务生产者应具有允许其授权消费者查询正在进行的网络切片测量任务的信息的能力。
g） 负责网络切片测量任务控制的管理服务生产者可以拒绝网络切片测量任务创建请求。
8.1.8 网络切片性能数据文件上报服务要求
网络切片性能数据文件上报服务包括以下要求。
a） 负责网络切片性能数据文件报告的管理服务生产者应具有向其授权消费者发送网络切片性能数据文件就绪通知的能力。
b） 负责网络切片性能数据文件报告的管理服务生产者应具有允许其授权消费者获取网络切片的性能数据文件的能力。
8.1.9 网络切片性能数据流服务要求
此要求包括负责网络切片性能数据流的管理服务生产者应具有向其授权消费者发送网络切片性能数据流的能力。
20
YD/T 4340—2023
8.1.10 网络/子网任务控制服务要求
网络/子网任务控制服务包括以下要求。
a） 负责网络/子网测量任务控制的管理服务生产者应具有允许其授权消费者请求创建测量任务以收集网络/子网的性能数据的能力。
b） 负责网络/子网测量任务控制的管理服务生产者应具有在请求为网络/子网创建测量任务时允许其授权消费者指示性能数据的报告方法（通过性能数据文件或性能数据流）的能力。
c） 负责网络/子网测量任务控制的管理服务生产者应能够满足消费者为网络/子网创建测量任务的请求。
d） 负责网络/子网测量任务控制的管理服务生产者应具有根据测量任务生成网络/子网的性能数据的能力。
e） 负责网络/子网测量任务控制的管理服务生产者应能够满足其授权消费者终止网络/子网测量任务的请求。
f） 负责网络/子网测量任务控制的管理服务生产者应具有允许其授权消费者查询正在进行的网络/子网测量任务的信息的能力。
g） 负责网络/子网测量任务控制的管理服务生产者可以拒绝网络/子网测量任务创建请求。
8.1.11 网络/子网性能数据文件上报服务要求
网络/子网性能数据文件上报服务包括以下要求。
a） 负责网络/子网性能数据文件报告的管理服务生产者应具有向其授权消费者发送网络/子网性能数据文件就绪通知的能力。
b） 负责网络/子网性能数据文件报告的管理服务生产者应具有允许其授权消费者获取网络/子网的性能数据文件的能力。
8.1.12 网络/子网性能数据流服务要求
此要求包括负责网络/子网性能数据流的管理服务生产者应具有向其授权消费者发送网络/子网性能数据流的能力。
8.1.13 管理数据分析服务要求
