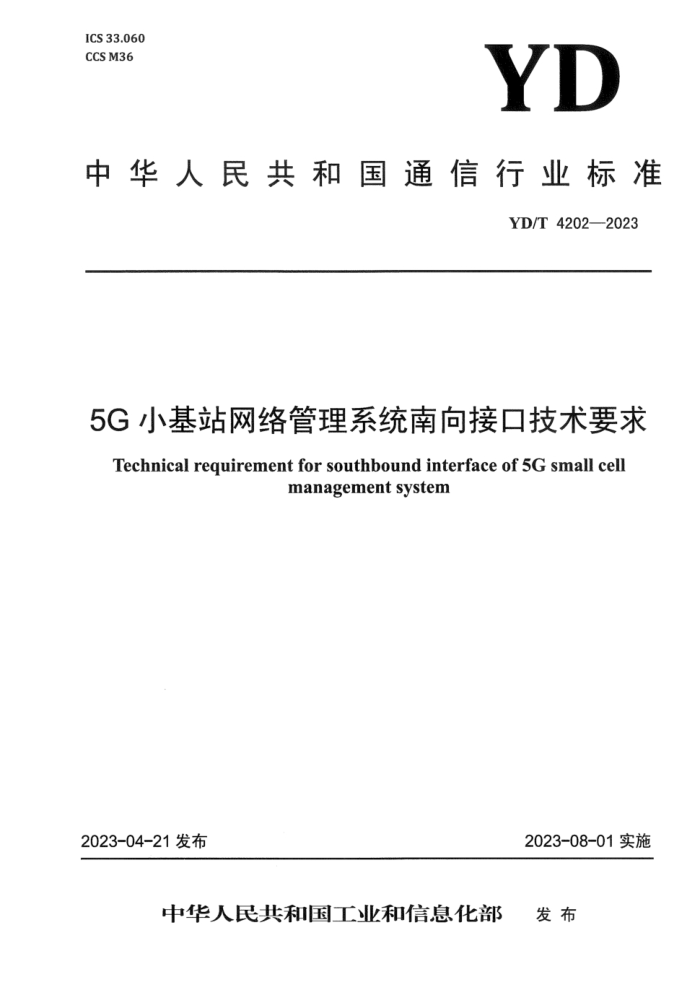

ICS 33.060
CCS M36
YD
中 华 人 民 共 和 国 通 信 行 业 标 准
YD/T 4202—2023
5G小基站网络管理系统南向接口技术要求
Technical requirement for southbound interface of 5G small cell management system
2023-04-21发布 2023-08-01实施
中华人民共和国工业和信息化部 发 布
YD/T 4202—2023
目 次
前言………………………………………………………………………………………………………………………………………………………………………………………………………………… .Ⅲ
1 范围………………………………………………………………………………………………………………………………………………………- 1
2 规范性引用文件…………………………………………………………………………………………………………………………… 1
3 术语和定义…………………………………………………………………………………………………………………………………… 1
4 缩略语…………………………………………………………………………………………………………………………………………………………… 2
5 系统架构……………………………………………………………………………………………………………………………………………………… 2
5.1 小基站设备网络位置与定义……………………………………………………………………………………………… 2
5.2 小基站设备网络管理结构…………………………………………………………………………………………………………… 3
6 小基站网络管理接口定义………………………………………………………………………………………………………………………… 3
6.1 接口定义内容…………………………………………………………………………………………………………………………………………… 3
6.2 接口通信协议…………………………………………………………………………………………………………………………………………… 3
7 接口管理功能需求…………………………………………………………………………………………………………………………………………… 5
7.1 概述………………………………………………………………………………………………………………………………………………………………………… 5
7.2 事务需求……………………………………………………………………………………………………………………………………………………………………………… 6
7.3 角色…………………………………………………………………………………………………………………………………………………………………………………………… 6
7.4 配置管理接口功能需求…………………………………………………………………………………………………………………………………………………….6
7.5 性能管理接口功能需求…………………………………………………………………………………………………………………………………………………………7
7.6 故障管理接口功能需求…………………………………………………………………………………………………………………………………………………………8
7.7 维护管理接口功能需求…………………………………………………………………………………………………………………………………………………………8
7.8 MR管理接口功能需求………………………………………………………………………………………………………………………………………………11
8 接口分析………………………………………………………………………………………………………………………………………………………………………………………………12
8.1 配置管理接口分析………………………………………………………………………………………………………………………………………………………12
8.2 性能管理接口分析…………………………………………………………………………………………………………………………………………………………………15
8.3 故障管理接口分析……………………………………………………………………………………………………………………………………………………………………18
8.4 维护管理接口分析…………………………………………………………………………………………………………………………………………………………………20
8.5 MR管理接口分析……………………………………………………………………………………………………………………………………………………………………27
9 接口设计……………………………………………………………………………………………………………………………………………………………………………………………30
9.1 数据类型………………………………………………………………………………………………………………………………………………………………………………………30
9.2 接口方法设计……………………………………………………………………………………………………………………………………………………………………………31
9.3 接口参数设计……………………………………………………………………………………………………………………………………………………………………………46
9.4 接口异常设计………………………………………………………………………………………………………………………………………………………………………65
附录A（资料性）SCMS与小基站之间交互流程说明……………………………………………………………………………………………………68
附录B（规范性）性能数据文件相关说明…………………………………………………………………………………………………………………………87
附录C（规范性）引用说明…………………………………………………………………………………………………………………………………………………………………88
I
YD/T 4202—2023
附录D（规范性）日志文件相关说明……………………………………………………………………………………………………………………………………89
附录E（规范性）MR数据文件相关说明…………………………………………………………………………………………………………………………90
附录F（规范性）升级软件包相关说明………………………………………………………………………………………………………………………………98
附录H（资料性）SOAP报头字段相关说明………………………………………………………………………………………………………………………100
参考文献………………………………………………………………………………………………………………………………………………………………………………102
II
YD/T4202—2023
前 言
本文件按照GB/T1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本文件由中国通信标准化协会提出并归口。
本文件由中国通信标准化协会提出并归口。
本文件起草单位：中国移动通信集团有限公司、中国联合网络通信集团有限公司、中国电信集团有限公司、京信通信系统（中国）有限公司、新华三技术有限公司、锐捷网络股份有限公司、赛特斯信息科技股份有限公司、北京市天元网络技术股份有限责任公司、浙江香农通信科技有限公司、中兴通讯股份有限公司、上海诺基亚贝尔股份有限公司、爱立信（中国）通信有限公司、中国普天信息产业集团有限公司。
本文件主要起草人：李响、马键、苏翰、王东洋、钟期洪。
Ⅲ
YD/T 4202—2023
5G小基站网络管理系统南向接口技术要求
1 范围
本文件规定了5G小基站设备网络管理南向接口技术要求，包括接口管理功能需求、接口分析、接口设计，以及所使用的通信协议。
本文件适用于不共用宏基站网元管理系统的小基站的管理。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
YD/T 4009—2022 5G数字化室内分布系统技术要求
3GPP TS 32.401 电信管理；性能管理；概念与需求(Telecommunication management; Performance Management (PM); Concept and requirements)
3GPPTS32.432 电信管理；性能管理；性能管理；文件格式定义(Telecommunication management;Performance measurement: File format definition)
3GPP TS 32.591 HeNB 与 HeNB 管理系统(HeMS) 间类型 1 接口概念与需求 (Concepts and requirements for Type 1 interface HeNB to HeNB Management System(HeMS))
3GPP TS 32.592 HeNB与HeNB管理系统(HeMS)间类型1接口信息模型(Information model for Type 1 interface HeNB to HeNB Management System (HeMS))
3GPPTS 32.593 HeNB与HeNB管理系统(HeMS)间类型1接口流程(Procedure flows for Type l interface HeNB to HeNB Management System (HeMS))
3GPPTS32.594 HeNB与HeNB管理系统(HeMS)间类型1接口数据定义(Data definitions for Type 1 interface HeNB to HeNB Management System(HeMS))
BroadBand Forum TR-069附件9 CPE WAN管理协议 (CPE WAN Management Protocol)
3 术语和定义
由BroadBand Forum TR-069附件9和YD/T 4009—2022确立的，以及下列术语和定义适用于本文件。
1
YD/T 4202—2023
3.1
一体化小基站 integrated small cell
信源、传输及天馈一体化设计成的基站设备。
3.2
扩展型小基站 extend small cell
主机单元、扩展单元和远端单元三部分组成的基站设备。
3.3
小基站 small cell
一体化小基站与扩展型小基站。
4 缩略语
下列缩略语适用于本文件。
ACS 自动配置服务器
CPE 客户端设备
CWMP/TR-069 用户终端设备广域网管理协议
DU 配置单元
EU 扩展单元
HTTP 超文本传输协议
Itf-S 南向接口
MU 主机单元
OUI 厂家唯一标识
RPC 远程过程调用
RU 射频单元
SCMS 网络管理系统
SOAP 简单对象访问协议
SN 设备序列号
XML 可扩展的标记语言
5 系统架构
5.1 小基站设备网络位置与定义
小基站设备网络位置示意如图1所示。
2
Auto-Configuration Server
Customer Premises Equipment
CPE WAN Management Protocol
Deployment Unit
Extand Unit
Hypertext Transfer Protocol
Southbound Interface
Main Unit
Organizationally Unique Identifier
Remote Procedure Call
Radio Unit
Small Cell Management System
Simple Object Access Protocol
Serial Number
eXtensible Markup Language
YD/T 4202—2023
用户：
小基站
运营商核心网
用户N
图1 小基站设备网络位置示意
5.2 小基站设备网络管理结构
小基站设备网络管理结构示意如图2所示。
IP
小基站网络
小基站
network
管理系统
图2 小基站设备网络管理结构示意
说明如下。
网络管理系统负责对小基站设备的集中、统一管理；小基站负责将配置、性能、告警数据上传至网络管理系统，并对网络管理系统的一系列管理维护操作（例如查询、设置、重启、复位等）产生具体行为或响应。
本文件所涉及的接口是网络管理系统与小基站之间的主要接口，该接口在本文件的定义范围之内，即本文件所涉及的是南向接口 (Itf-S).
6 小基站网络管理接口定义
6.1 接口定义内容
本文件定义小基站与网管系统的南向接口 (Itf-S)，包括以下两个方面的定义：
a） 接口通信协议。本文件将对Itf-S所采用的通信协议进行定义。
b） 接口管理功能。本文件将对Itf-S所使用的接口管理功能进行定义，包括接口需求、接口功能分析与设计。
6.2 接口通信协议
Itf-S消息交换应遵循Broadband Forum组织制定的TR-069协议 (即CWMP) 标准。
本文件主要涉及以下协议：HTTP、TR-069.
6.2.1 HTTP
HTTP采用的协议栈如图3所示。
3
YD/T 4202—2023
应用层 HTTP
表示层 TCP
会话层
传输层
网络层 IP
数据链路层 DL
物理层 PHY
图3 HTTP采用协议栈
6.2.2 TR-069
6.2.2.1 TR-069概述
TR-069是Broadband Forum制定的一个面向终端设备的网管协议，称为“用户终端设备广域网管理协议 (CWMP)”, 文档编号为TR-069.
TR-069采用的协议栈如图4所示。
应用 CPE/ACSManagementApplication
远程过程调用 RPC Methods
简单对象访问协议 SOAP
超文本传输协议 HTTP
安全传输协议 SSL/TLS
TCP/IP协议 TCP/IP
图4 TR-069采用的协议栈
根据TR-069的要求：
a） 使用HTTP消息作为信息传输的主要承载（基于TCP及可选的安全传输协议SSL/TLS），服务端为ACS, 客户端为CPE;
b）消息的具体内容使用SOAP包进行封装,SOAP包是一个包含SOAP Head(SOAP头)和SOAP Body(SOAP体) 组成的XML文档, SOAP头的字段定义参考附录H;
c） 定义一组RPC方法，使得ACS和CPE间通过基于SOAP的远程接口方法调用实现管理和控制；
d） 通过使用数据模型，定义和规范具体的管理参数；
e） 安全性上，必须使用TLS1.2或以上版本确保CPE和ACS之间的信息传输安全；
f） 本文件中，ACS的实例指小基站设备网络管理系统(SCMS),CPE的实例指小基站设备。
4
YD/T 4202—2023
6.2.2.2 RPC方法要求
本文件定义的接口均在TR-069定义的RPC方法基础上进行定义。相关RPC方法涉及SCMS和小基站设备间的双向调用。其中，CPE侧RPC方法要求见表1.
表1 CPE侧RPC方法要求
方法名（小基站方法） 中文说明 对小基站的要求（响应） 对SCMS的要求（调用）
GetRPCMethods 获取RPC方法列表 必选 可选
SetParameterValues 设置参数值 必选 必选
GetParameterValues 获取参数值 必选 必选
GetParameterNames 获取参数列表 必选 必选
SetParameterAttributes 设置参数属性 必选 可选
GetParameterAttributes 获取参数属性 必选 可选
AddObject 增加对象 必选 必选
DeleteObject 删除对象 必选 必选
Reboot 重启 必选 必选
Download 下载 必选 必选
Upload 上传 必选 必选
FactoryReset 恢复出厂设置 必选 必选
SCMS侧RPC要求见表2.
表2 SCMS侧RPC方法要求
方法名(SCMS方法) 中文说明 对小基站的要求（调用） 对SCMS的要求（响应）
GetRPCMethods 获取RPC方法列表 可选 必选
Inform 通知 必选 必选
TransferComplete 传输完成 必选 必选
AutonomousTransferComplete 传输完成（自动） 可选 必选
注：表1、表2中标记为“必选”的RPC方法为实现本文件定义的基本接口功能的基础，必须实现。
7 接口管理功能需求
7.1 概述
网络管理系统在小基站南向接口 (Itf-S)支持下向运营商提供网络管理功能和业务。
南向接口定义了一系列接口对象，例如配置管理接口、性能管理接口、故障管理接口、维护管理接口、MR管理接口等。每种接口的定义包括接口功能需求、接口分析和接口设计3个部分。
5
YD/T4202—2023
7.2 事务需求
本节主要定义了网络管理系统(SCMS)与被管设备（小基站）之间的管理接口功能需求。
7.3 角色
SCMS 是网络管理实体，负责小基站网络的操作、管理、维护和指配(OAM&P)。小基站为被管实体，接受SCMS的管理。
7.4 配置管理接口功能需求
7.4.1 用例
配置管理接口功能用例如图5所示。
5G NR SmallCell
配置管理接口功能
SCMS
<< incluk>>
<< Include>>
<< Include>>
配置参数查询功能
配置参数修改功能
配置参数变更上报
<< include>>
<< include>>
<<] nclade>>
<< Include>>
<< Include>）
配置参数项删除
配置参数名称查询
配置参数值查询
配置参数值修改
配置参数项新增
图5 配置管理接口功能用例
7.4.2 配置参数查询功能
配置参数查询功能是指SCMS从小基站设备中实时获取配置参数数据。
7.4.2.1 配置参数名称查询
SCMS对小基站进行参数名称查询，可以查询小基站设备中包含的所有配置参数的名称。
7.4.2.2 配置参数值查询
SCMS对小基站进行参数值查询，可以查询小基站设备中包含的所有配置参数的值。
7.4.3 配置参数修改功能
配置参数修改活动指SCMS可以实时修改小基站设备配置参数的值，SCMS也可以进行参数项的新增或者删除。
6
YD/T 4202—2023
7.4.3.1 配置参数值修改
SCMS对小基站进行配置参数值的修改，可以修改小基站设备中包含的配置参数。
7.4.3.2 配置参数项新增
SCMS对小基站进行配置参数项的新增，可以新增一个包含配置参数名称和值的参数项。
7.4.3.3 配置参数项删除
SCMS对小基站进行配置参数项的删除，可以删除一个包含配置参数名称和值的参数项。
7.4.4 配置参数变更上报
配置参数存放于小基站中。当小基站的配置参数发生变更时需要实时上报相关通知到SCMS，配置参数变更包括配置参数取值的变更、新增实例以及删除实例等场景。
7.5 性能管理接口功能需求
7.5.1 用例
性能管理接口功能用例如图6所示。
5G NR SmallCell
配置管理接口功能
SCMS
< Include>>
< Include>
性能测量任务定制
性能采集功能
< Include>
< Include>）
性能数据文件定时上传
性能数据文件定时上传结果通知
图6 性能管理接口功能用例
7.5.2 性能测量任务定制功能
性能测量任务定制功能SCMS对小基站进行性能测量任务定制，以便定制性能测量任务是否开启、采集时间、采集周期、上报路径等，以满足SCMS性能采集相关的功能业务需求。
7.5.3 性能采集功能
性能采集活动是指SCMS定期接收小基站上传的性能数据，以便后续进行性能数据的解析和计算。
7.5.3.1 性能数据文件定时上传
设备将性能数据以文件的形式定期上传到SCMS上(通过HTTP/HTTPS)，当相应的性能数据文件
7
YD/T 4202—2023
上传到SCMS上之后，SCMS可随时进行解析和计算。性能数据文件的上传、采集需要满足一定的时延要求。
性能文件的采集周期粒度应至少支持1分钟、5分钟、15分钟、30分钟、60分钟。
小基站的性能数据文件若因为异常未能及时上传时，应保存一定时间（至少24小时），并重新上传SCMS.
SCMS上应能保存一定时间（至少24小时）的原始性能数据，以便后续进行核查、分析、重算。
7.5.3.2 性能数据文件定时上传结果通知
小基站上传性能数据文件完成之后，发送消息通知 SCMS 该基站设备上传性能数据文件成功或者失败。
7.6 故障管理接口功能需求
7.6.1 用例
故障管理接口功能用例如图7所示。
5G NR SmallCell
故障管理接口功能
SCMS
<< Include>>
<< Include>
实时告警上报
告警同步
图7 故障管理接口功能用例
7.6.2 实时告警上报
实时告警上报功能是指小基站主动发送事件报告到SCMS来实现设备的实时告警。
小基站将实时产生的告警信息主动通知SCMS,SCMS进行相应的处理。
7.6.3 告警同步
告警同步活动指SCMS发起针对小基站设备的告警参数信息查询，并进行相应的处理。
SCMS下发告警参数查询命令，小基站返回对应的告警参数项，包含参数名称与参数值，SCMS自身进行告警信息的匹配操作，以满足SCMS与小基站告警信息的一致性。
7.7 维护管理接口功能需求
7.7.1 用例
维护管理接口功能用例如图8所示：
8
YD/T 4202—2023
5G NR SmallCell
维护管理接口功能
SCMS
Include>
Include
<< Include>>>
< Include>
※ Include>
< Include>
设备在线通知
设备重启功能 软件升级功能
恢复出厂设置
设备日志采集功能
设备日志任务定制
设备信息文件管理功能
< Include>
< Include>
<< Include>
< Include>>
≤1nclude>>
< Include>
Include
< Include>
设备重启
设备软件升级
日志文件定时上传
日志文件获取
设备信息文件上传
设备重启结果通知
设备软件升级结果通知
日志文件定时上传通知
图8 维护管理接口功能用例
7.7.2 设备在线状态通知
小基站设备一旦连接成功SCMS，则定时发送心跳消息，通知SCMS该基站设备在线。
7.7.3 设备重启功能
SCMS通过下发重启命令给小基站设备，通知小基站设备进行重启，小基站随后通知SCMS重启成功或重启失败。
7.7.3.1 设备重启
SCMS对小基站设备下发重启命令，小基站设备进行重启操作。
7.7.3.2 设备重启结果通知
小基站设备进行重启操作之后，发送消息通知SCMS该基站设备重启完成。
7.7.4 设备软件升级功能
SCMS下发软件（包括软件和软件补丁）升级命令给小基站设备，小基站设备进行软件升级，并通知SCMS升级成功或升级失败。
7.7.4.1 设备软件升级
SCMS对小基站设备下发软件升级命令，小基站设备进行软件升级操作。
SCMS可发起对小基站的各个组成单元进行选择性的升级命令，即可选择对一个或多个类型的组成单元(MU, EU, RU) 进行升级。
软件升级文件的文件由SCMS传输到小基站的MU单元，由MU单元分发到各个升级目标单元。
软件升级文件是一个压缩包文件，里面包含各个升级目标类型的升级文件。
9
YD/T 4202—2023
7.7.4.2 设备软件升级结果通知
小基站设备进行软件升级操作，升级完成之后，小基站发送消息通知 SCMS 该基站设备软件升级成功或者失败。小基站需将各个被升级单元的升级结果通知SCMS.
7.7.5 恢复出厂设置
SCMS下发恢复出厂设置命令，小基站设备进行恢复出厂设置操作，将该基站设备恢复到出厂时的状态。
7.7.6 设备日志任务定制功能
设备日志任务定制功能指SCMS对小基站设备进行设备日志上传进行任务定制，以便调节设备日志上传任务采集的上报周期、是否上报等。
7.7.7 设备日志采集功能
在运行的过程中，小基站设备应采集记录日志数据，以文件的形式保存。SCMS可以下发上传日志文件命令给小基站设备，以获得日志数据；小基站设备也可根据SCMS下发的日志上传任务要求，将日志文件定时上传到SCMS中。
小基站设备的日志见表3，应包括以下类型的日志。
表3 小基站设备的日志
类型 说明
系统运行日志 包括小基站运行状态日志、信令日志、与其他网元交互日志、时钟同步日志、安全日志等
操作日志 包括通过本地LMT和远程SCMS对小基站进行操作的日志
SON 日志 包括ANR自优化、频点自优化、PCI自优化等日志
厂家自定义日志 厂家自定义的其他类型的日志
以上日志分类是原则上的要求，具体标识方法本文件不作规定，由各厂家自定义，但要求能清晰区分。
日志记录应以实用为原则，既对关键点和异常情况有足够详细的日志记录，又应尽量减少日志的大小，避免对传输带宽和SCMS的存储空间带来浪费。
为了减少传输带宽和存储空间的占用，小基站设备应将日志文件进行压缩后再上传到SCMS，如果有多个日志文件，则应先进行打包，再进行压缩上传。
7.7.7.1 日志文件定时上传
小基站设备根据任务定制信息，将日志数据以文件的形式定期上传到SCMS上(通过HTTP/HTTPS).
小基站设备应支持上报周期粒度可配置，默认为1小时，小基站设备应将该时间段内的增量日志上报到SCMS.
当在上报周期结束时间到来之前，小基站设备的日志大小已达到容量上限，为确保日志数据不会丢失，小基站设备应立即将该时段的增量日志上报到SCMS，并且开启一个新的上报周期。
10
YD/T 4202—2023
SCMS通过打开或关闭日志上传开关，控制小基站设备的日志定时上传功能。一般情况下，小基站设备应在开关开启的情况下才上传日志；而当小基站设备发生故障时，无论该开关是否开启，在故障时间点前后有助于分析故障的日志，都应立即主动上传到SCMS，此时上传的日志文件名应以特殊的标记与普通日志进行区分。
7.7.7.2 日志文件定时上传结果通知
小基站设备上传日志数据文件完成之后，发送消息通知SCMS上传成功或者失败。
7.7.7.3 日志文件获取
SCMS下发上传命令给小基站设备，小基站设备按命令要求上传日志文件到指定的地址，日志文件包括小基站设备上保存的所有日志。
7.7.8 设备信息文件管理功能
设备信息管理功能是指SCMS可以对小基站的设备信息文件进行上传操作。
设备信息文件包括参数配置信息文件等。
7.7.8.1 设备信息文件上传
设备相关信息以文件方式存放于小基站设备中。SCMS下发上传命令给小基站设备，小基站设备将信息文件上传到SCMS指定的上传地址中。
7.8 MR管理接口功能需求
7.8.1 用例
MR管理接口功能用例如图9所示。
5G NR SmallCell
MR管理接口功能
SCMS
< Include>
< Include>>
MR测量任务定制
MR采集功能
< Include>
< Include>
MR数据文件定时上传
MR数据文件定时上传结果通知
图9 MR管理接口功能用例
7.8.2 MR测量任务定制功能
MR测量任务定制功能是指SCMS对小基站设备进行MR测量任务定制，以便定制MR测量任务
11
YD/T4202—2023
是否开启、采样周期、采集周期、采集开始结束时间、上报路径等，以满足SCMS MR采集相关的功能业务需求。
7.8.3 MR采集功能
MR采集活动是指SCMS定期接收小基站设备上传的MR文件，以便后续进行MR文件的解析和计算。
7.8.3.1 测量报告 (MR) 文件定时上传
小基站设备将MR以文件的形式定期上传到SCMS上(通过HTTP/HTTPS)，当相应的MR数据文件准备好后，SCMS可随时进行解析和计算。MR数据文件的上传、采集需满足一定的时延要求。
小基站的采集粒度、上传时延以及存储遵循附录E的要求。
7.8.3.2 MR文件定时上传结果通知
小基站设备上传MR文件完成之后，发送消息通知SCMS该小基站设备上传MR文件成功或者失败。
8 接口分析
8.1 配置管理接口分析
8.1.1 配置参数名称查询 getCmName
a） 行为
SCMS调用该操作向小基站设备查询当前配置参数的参数名称信息。
b） 前提条件
SCMS与小基站设备之间建立连接。
c） 输入参数
parameterPath
——指定参数的路径，如果查询根节点，则可以为空。
nextLevel
———是否查询下一级的参数，当为true时表示只查询下一级的参数，如果为false，则表示查询所有下级的参数。
d） 返回结果
parameterList
———返回该路径下的参数或路径信息列表，包括参数名和路径名，以及读写属性。
e） 异常
如果操作失败，则应给出相应的异常信息，可能的异常如下：拒绝请求（无任何理由）、内部错误、无效的方法参数、无效的参数名。
12
YD/T 4202—2023
8.1.2 配置参数值查询getCmValue
a） 行为
SCMS调用该操作向小基站设备查询配置参数的值信息。
b） 前提条件
SCMS与小基站设备之间建立连接。
c） 输入参数
parameterNames
———待查询的参数名称信息列表。
d） 返回结果
parameterList
———返回参数信息列表，包括参数名和参数值。
e） 异常
如果操作失败，则应给出相应的异常信息，可能的异常如下：拒绝请求（无任何理由）、内部错误、无效的方法参数、资源超出范围、无效的参数名。
8.1.3 配置参数值修改setCmValue
a） 行为
SCMS调用该操作向小基站设备设置配置参数的值信息。
b） 前提条件
1） SCMS与小基站设备之间建立连接。
2） 待修改的参数的属性为可写。
c） 输入参数
parameterList
———待修改的参数名称和值对的列表。
d） 返回结果
status
———参数改动的状态，状态可以为已应用或已提交，已应用表示所配置的参数值已生效，已提交表示需要进行某种动作（例如重启）才能生效。
e） 异常
如果操作失败，则应给出相应的异常信息，可能的异常如下：拒绝请求（无任何理由）、内部错误、无效的方法参数、资源超出范围、无效的参数名、无效的参数类型、无效的参数值、参数参数不可写。
8.1.4 配置参数项新增addCmData
a） 行为
SCMS调用该操作向小基站设备增加配置参数项信息。
13
YD/T 4202—2023
b） 前提条件
1） SCMS与小基站设备之间建立连接；
2） 要建立新实例的对象的属性为可写。
c） 输入参数
ObjectName
———要建立新实例的对象集合的路径名称。
d） 返回结果
instanceNumber
———新建对象的实例号码。
status
———该实例对象的建立状态，状态可以为已建立或已提交，已提交表示需要进行某种动作（例如重启）才能生效。
e） 异常
如果操作失败，则应给出相应的异常信息，可能的异常如下：拒绝请求（无任何理由）、内部错误、无效的方法参数、资源超出范围。
8.1.5 配置参数项删除 delCmData
a） 行为
SCMS调用该操作向小基站设备删除某一项配置参数。
b） 前提条件
1） SCMS与小基站设备之间建立连接；
2）欲删除的对象实例的属性为可写。
c） 输入参数
ObjectName
———欲删除的对象实例的路径名。
d） 返回结果
status
———该实例对象的删除状态，状态可以为已删除或已提交，已提交表示需要进行某种动作（例如重启）才能生效。
e） 异常
如果操作失败，则应给出相应的异常信息，可能的异常如下：不支持该方法、拒绝请求（无任何理由）、内部错误、资源超出范围。
8.1.6 配置参数变更上报 cmDataNotify
a） 行为
小基站设备调用该操作，把发生变化的配置参数上报到SCMS.
