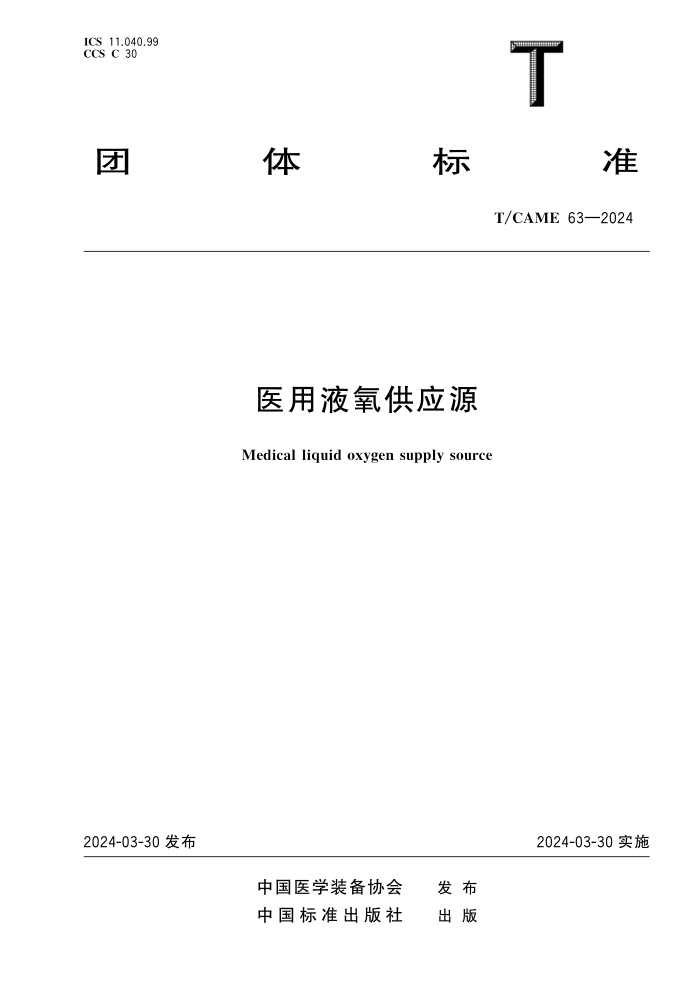

ICS11. 040. 99 CCSC30
团 体 标 准
T/CAME63—2024
医用液氧供应源
Medicalliquidoxygensupplysource
2024-03-30发布
2024-03-30实施
中国医学装备协会 中 国 标 准 出 版 社 发 布 出 版
T/CAME63—2024
目 次
前言 ………………………………………………………………………………………………………… 1 范围 ……………………………………………………………………………………………………… 2 规范性引用文件 ………………………………………………………………………………………… 3 术语和定义 ……………………………………………………………………………………………… 4 技术要求 ………………………………………………………………………………………………… 5 管理要求 ………………………………………………………………………………………………… 附录 A (资料性) 汽化器选型方法 ……………………………………………………………………… Ⅲ 1 1 1 1 2 3
Ⅰ
T/CAME63—2024
前 言
本文件按照 GB/T1. 1—2020《标准化工作导则 第1部分:标准化文件的结构和起草规则》的规定 起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国医学装备协会医用气体装备及工程分会提出。 本文件由中国医学装备协会归口。 本文件起草单位:四川港通医疗设备集团股份有限公司、中国医学装备协会医用气体装备及工程分 会、成都深冷液化设备股份有限公司、川力机械制造有限公司、黄骅百恒达祥通机械制造有限公司、山东 宏润空压机科技有限公司、液化空气(中国)投资有限公司、四川侨源气体股份有限公司、三奇忆氧科技 (四川)有限公司、北京中瑞易安工程检测咨询有限公司、四川大学华西医院、北京大学第三医院、西安大 兴医院、河南省人民医院、四川药品检验研究院(四川省医疗器械检测中心)、长沙县人民医院、河南科技 大学第一附属医院、武汉市儿童医院、安徽医科大学第二附属医院、安徽省枞阳县医院、遵义医科大学附 属第五(珠海)医院。 本文件主要起草人:陈永、喻波、张生高、田贵全、韩朝旭、赵伟、刘洪兵、刘天、苏珍宝、彭健、陈建明、 范伟民、包琳、刘德纯、古华、康瑞、文向楠、刘廷超、袁光荣、齐金刚、张圣梅、郭光宇、刘益、卢帅、冷峻、 杨勇、谭西平、黄世清、张宏伟、杨稀策、赵奇侠、杨继庆、赵佳、兰婉玲、胡攀、龙勇波、曲智锋、赵文龙、 郝立、郭成、王兵、张培点、李嵬、赵伟、陈建明。
Ⅲ
T/CAME63—2024
医用液氧供应源
1 范围
本文件规定了医用液氧供应源(简称“液氧源”)的技术要求和管理要求。
本文件适用于医疗卫生机构中新建、改建、扩建的液氧源的设计、施工及验收。
本文件不适用于焊接绝热气瓶及移动式液氧源。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文 件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于 本文件。 GB4806. 9 食品安全国家标准 食品接触用金属材料及制品 GB/T18442. 1~18442. 6 固定式真空绝热深冷压力容器 GB50016 建筑设计防火规范 GB50751 医用气体工程技术规范 HG20202 脱脂工程施工及验收规范 WS435 医院医用气体系统运行管理
3 术语和定义
GB/T18442. 1~18442. 6界定的以及下列术语和定义适用于本文件。 3. 1 医用液氧供应源 medicalliquidoxygensupplysource 包含医用液氧贮罐、汽化器、减压装置、监测报警装置、管道及附件等,通过管道系统供应氧的供 应源。 3. 2 医用液氧贮罐 medicalliquidoxygenstoragetank 用于贮存医用液氧的真空绝热深冷压力容器。 注:由储液内容器和维持真空绝热空间的外壳组成,且有一套完整的安全附件、仪表装置及满足操作要求的系统的 压力容器。 3. 3 经济回路 economiccircuit 将医用液氧贮罐自然蒸发的氧气向管道系统输送的装置。
4 技术要求
4.
1 通用要求
4.
1 液氧源与氧接触的材料应脱脂并符合 HG/T20202的要求。
1
T/CAME63—2024
4. 1. 2 医用液氧贮罐内容器材料宜符合 GB/T4806. 9的要求。 4. 1. 3 医用液氧贮罐及汽化器的配置应符合 GB50751的要求。 4. 1. 4 汽化器出口应设置低温报警装置。 4. 1. 5 液氧源的安全应符合 GB50016的要求。 4. 1. 6 液氧源各部件应可靠接地。 4. 2 监测报警装置 4. 2. 1 监测报警装置应具备听觉报警和视觉报警。 4. 2. 2 出现下列情况之一应启动报警。 a) 医用液氧贮罐压力超过设定值; b) 医用液氧贮罐液位低于设定值; c) 汽化器出口温度低于设定值; d) 液氧源输出压力超过设定值。 4. 2. 3 监测报警装置宜具备报警信号、数据、运行状态远传功能。 4. 3 医用液氧贮罐 4. 3. 1 医用液氧贮罐应符合 GB/T18442. 1~18442. 6的要求 。 4. 3. 2 医用液氧贮罐应设置经济回路。 4. 3. 3 医用液氧贮罐的充装口应设保护措施。 4. 4 汽化器 4.1 任意一组汽化器的汽化量应满足最大用气量需求。 4. 4. 2 汽化器的选型见附录 A。 4. 5 减压装置 减压装置应符合 GB50751的要求。
5 管理要求
5. 1. 1 医用液氧贮罐的设计、制造、安装、改造、修理应取得相应的特种设备许可资质。 5. 1. 2 液氧源应由专人管理,并应符合 WS435的要求。
2
T/CAME63—2024
附 录 A
(资料性)
汽化器选型方法
A. 1 汽化器汽化量与环境温度及湿度有关,汽化器选型按当地环境温度及湿度进行修正。环境温度、 湿度修正系数见表 A. 1和表 A. 2。 表 A. 1 环境温度修正系数
环境温度 <-10 ℃ -10 ℃~0 ℃ >0 ℃
修正系数 K1 3 2. 5 2
注:环境温度取月平均最低气温的最低值。月平均最低气温:按当月各天的最低气温值之和除以当月天数。
表 A.
2 环境湿度修正系数
环境湿度 <40% 40%~60% >60%
修正系数 K2 1. 1 1. 2 1. 5
注:环境湿度取月平均最大湿度的最大值。月平均最大湿度:按当月各天的最大湿度值之和除以当月天数。
A. 2 汽化器选型汽化量计算见公式(A. 1): Q实际 =K1K2Q计算 式中: Q实际 ———汽化器选型汽化量,Nm 3/h; Q计算 ———汽化器计算汽化量,Nm 3/h; K1 ———环境温度修正系数; K2 ———环境湿度修正系数。 示例: 汽化器计算汽化量(Q计算 ),100Nm 3/h; 环境温度:5 ℃;查表 A. 1,K1=2 环境湿度:64%;查表 A. 2,K2=1. 5 Q实际 =K1K2Q计算 =2×1. 5×100 =300(Nm 3/h) 实际选型汽化器汽化量:300Nm 3/h。
…………………………(A.
1)
3
