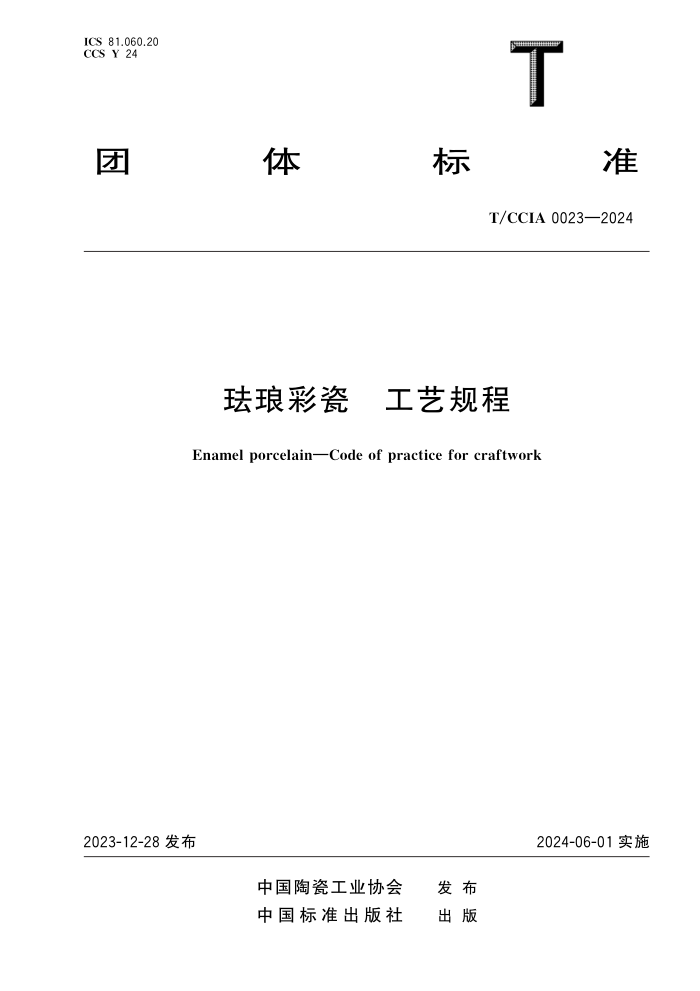

ICS81. 060. 20 CCS Y24
团 体 标 准
T/CCIA0023—2024
珐琅彩瓷 工艺规程
Enamelporcelain—Codeofpracticeforcraftwork
2023-12-28发布
2024-06-01实施
中国陶瓷工业协会 中 国 标 准 出 版 社 发 布 出 版
T/CCIA0023—2024
前 言
本文件按照 GB/T1. 1—2020《标准化工作导则 第1部分:标准化文件的结构和起草规则》的规定 起草。 本文件由北京政合宫文化发展有限公司与中国陶瓷工业协会共同提出。 本文件由中国陶瓷工业协会归口。 本文件起草单位:北京政合宫文化发展有限公司、合江县华艺陶瓷制品有限公司、深圳市斯达高瓷 艺有限公司。 本文件主要起草人:孙劲松、郑雄、肖书明、罗宗雄、詹培明、詹剑铨。
Ⅰ
T/CCIA0023—2024
引 言
0. 1 珐琅彩是一门传统技艺,它是将画珐琅技艺移植到瓷胎上的一种釉上彩装饰手法,学名瓷胎画珐 琅。珐琅彩技艺在我国源于清朝康熙年间,至今已有300多年历史。随着历史的变迁,传统工艺珐琅彩 瓷经几代人根据史料,反复试验研究,不仅恢复了其技艺,而且还在原有基础上有所发展和创新,且较之 清三朝珐琅彩瓷更为亮丽多彩,并突出环保特点;同时还衍生出一些有 别于传统技艺的新工艺珐琅 彩,如新工艺珐琅彩瓷以及贴花纸珐琅彩瓷。目前传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)、新工艺珐琅彩 瓷以及贴花纸珐琅彩瓷统称为珐琅彩瓷。 为了弘扬中华文化,将我国的传统珐琅彩技艺和新工艺珐琅彩技艺完美地保留和传承,并使它们更 加正规化和规范化,以确保珐琅彩产品的质量,将我国的传统文化和技艺继承和发扬光大,特制定本 文件。 0. 2 本文件的发布机构提请注意,声明符合本文件时,可能涉及珐琅彩瓷传统工艺、贴花纸珐琅彩瓷相 关的专利的使用。新工艺珐琅彩瓷目前暂不涉及专利。 本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。 该专利持有人已向本文件的发布机构承诺,他愿意同任何申请人在合理且无歧视的条款和条件 下,就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。 表1中列出的专利权人持有本文件涉及的专利。
表 1 持有本文件涉及的专利的专利权人相关信息
专利持有人 地址
孙劲松 北京市顺义区姚各庄清华阁
斯达高瓷艺发展(深圳)有限公司 广东省深圳市福田区上梅林梅林路19号斯达大厦三、四楼
请注意除上述专利外,本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别专利的
责任。
Ⅱ
T/CCIA0023—2024
珐琅彩瓷 工艺规程
1 范围
本文件描述了传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)、新工艺珐琅彩瓷以及贴花纸珐琅彩瓷的检测
设备和试剂、工艺规程以及追溯方法。
本文件适用于传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)、新工艺珐琅彩瓷以及贴花纸珐琅彩瓷的制作。
2 规范性引用文件
本文件没有规范性引用文件。
3 术语和定义
3. 1 珐琅彩 enamel 通过将珐琅釉料粉碎研磨后涂施于不同质地的材料表面,经干燥、烧成等制作步骤后,所得到复合 性产品的工艺。 3. 2 珐琅彩瓷 enamelporcelain 采用珐琅工艺加工烧制的釉上彩瓷产品。 注:传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)、新工艺珐琅彩瓷以及贴花纸珐琅彩瓷统称为珐琅彩瓷。 33. 传统工艺珐琅彩瓷 traditionalcraftenamelporcelain 宫廷瓷胎画珐琅 palaceporcelaintirepaintingenamel 采用中国传统工笔绘画与西方油画技法融合,油与颜料调和,彩料勾线,使用套色技法,反复彩绘、 烧制,使画面自然形成堆凸和色彩光亮的一种珐琅彩瓷产品。 3. 4 新工艺珐琅彩瓷 newcraftenamelporcelain 采用工笔画法,水与颜料调和,玻璃白打底,使用色彩填充平涂技法,罩上透明釉,一次性进火烧制 而成的珐琅彩瓷产品。 3. 5 贴花纸珐琅彩瓷 stainedpaperenamelporcelain 将花纸上的彩色图案转移到陶瓷体或釉面上,然后高温烧制。所贴图案为清朝宫廷瓷胎画珐琅纹 饰的装饰风格,加入珐琅(Flux)材料,形成的一种珐琅彩瓷产品。 3. 6 规程 codeofpractice 为设备、构件或产品的设计、制造、安装、维护或使用的而推荐的惯例或程序文件。 注:规程可以是标准、标准的一个部分或与标准无关的文件。 [源自:GB/T20000. 1—2014,5. 6,有修改]
4 分类
本文件仅对珐琅彩瓷制作工艺进行分类。
1
T/CCIA0023—2024
珐琅彩瓷工艺分为以下三大类:
a) 传统工艺珐琅彩瓷,又称宫廷瓷胎画珐琅;
b) 新工艺珐琅彩瓷;
c) 贴花纸珐琅彩瓷。
5 检测设备和试剂
5.
1 设备
滚球式粘度计、莫氏硬度仪、500目目数检测筛。
5.
2 试剂
50%乳香油、20%松节油、10%蓖麻油、10%艾油。
6 工艺规程
6.
1 概述
按照第4章的分类,珐琅彩瓷工艺规程由传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)工艺规程、新工艺珐
琅彩瓷工艺规程以及贴花纸珐琅彩瓷工艺规程组成。
6.
2 传统工艺珐琅彩瓷(宫廷瓷胎画珐)工艺规程
6.
1 传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)总工艺规程
传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)总工艺规程应由以下分工艺规程组成:
a) 传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)调色工艺规程;
b) 传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)釉上汇彩工艺规程。
图1给出了传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)总工艺规程。
图 1 传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)总工艺规程
2
T/CCIA0023—2024
6.
2 传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)调色工艺规程
传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)调色工艺规程如下。
a) 配制颜料调和油:
———将50%乳香油、20%松节油、10%蓖麻油、10%艾油搅拌均匀,经高温熬制,使颜料调和油
粘度指数达到221mPa·s时即可;
———检测:使用滚球式粘度计进行检测,粘度指数达到221mPa·s即为合格,高于或低于此粘
度指数为不合格。
b) 颜料研磨:
———选取纯天然矿物颜料,硬度在莫氏7级~莫氏10级之间,经机械研磨,细度达到500目
以上;
———检测:使用500目目数检测筛,筛取细度合格的矿物颜料。
c) 调和:
———将纯天然矿物颜料与颜料调和油按照10∶1的比例进行调和,调和时先用颜料刀将颜料
与调和油进行反复按压,使颜料将油充分吸收,达到完全溶解,无颗粒即可;
———检测:用颜料刀将颜料刮平,查看颜料有无未完全溶解的颗粒;使用毛笔饱蘸颜料,笔尖向
下,颜料不会自然滴落即为合格。
图2给出了传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)调色工艺规程。
图 2 传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)调色工艺规程
3
T/CCIA0023—2024
6.
3 传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)釉上汇彩工艺规程
传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)釉上汇彩工艺规程如下。
a) 烧线条,它由画稿线条绘制、烘干以及入窑烧制3个子工艺规程和检测组成。
1) 画稿线条绘制:用珐琅彩颜料在白胎胎体上进行绘制,画面清晰,线条流畅。
2) 烘干:使用烘干机80 ℃烘干2h。
3) 入窑烧制:将绘画好线条的瓷器放入窑中,放置的位置应为窑的中间位置。然后进行升
温,烧线条的温度应控制在810 ℃,整个升温过程为3h~4h,当温度达到预定的810 ℃
时,停止加热,使其自然降温,到60 ℃以下就可开窑。
4) 检测:目视胎体表面有无色脏,线条颜料有无剥落,无以上情况即为合格。
b) 彩绘烧制,它由彩底色、烘干以及入窑烧制3个子工艺规程和检测组成。
1) 彩底色:根据画面图形进行底色彩绘,将珐琅颜料用大支彩笔针对图案进行整体铺色,在
使用小支彩笔将底色铺平,使之均匀。
2) 烘干:使用烘干机48 ℃烘干5h。
3) 入窑烧制:在恒温18 ℃、恒湿45%的条件下,将彩绘好底色的瓷器放入窑中。然后进行
升温,整个升温过程为5h~6h,直到820℃停止升温,保持820℃2h。随后切断窑炉电
源,使其自然降温,到40 ℃以下就可开窑。
4) 检测:目视胎体表面有无色脏,颜料有无剥落,无以上情况即为合格。
c) 套色烧制,它由套色、烘干以及入窑烧制3个子工艺规程和检测组成。
1) 套色:将彩好底色的图案,根据画面图案花纹体积、明暗、深浅、浓淡,在底色上方使用小支
彩绘笔将珐琅颜料由浅到深,进行反复彩绘和反复烧制。
2) 烘干:使用烘干机48 ℃烘干5h。
3) 入窑烧制:套色烧制需根据画面颜色的不同,分多次入窑烧制。在恒温18 ℃、恒湿45%
的条件下,将套色完毕的瓷器放入窑中,然后进行升温,根据不同颜色不同熔点的特性,烧
制温度应控 制 在 620 ℃ ~820 ℃ 之 间,由 高 到 低,依 次 烧 制。整 个 升 温 过 程 为 5h~
6h,当温度达到预定的颜料熔点时,保持此温度2h。随后切断窑炉电源,使其自然降
温,到40 ℃以下就可开窑。
4) 检测:目视胎体表面有无色脏,颜料有无剥落,无以上情况即为合格。
图3给出了传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)釉上汇彩工艺规程。
4
T/CCIA0023—2024
图 3 传统工艺珐琅彩瓷(宫廷瓷胎画珐琅)釉上汇彩工艺规程
6.
3 新工艺珐琅彩瓷工艺规程
6.
1 新工艺珐琅彩瓷总工艺规程
新工艺珐琅彩瓷总工艺规程应由以下分工艺规程组成: a) 新工艺珐琅彩瓷釉上汇彩工艺规程; b) 新工艺珐琅彩瓷烧制工艺规程。 图4给出了新工艺珐琅彩瓷总工艺规程。 5
T/CCIA0023—2024
图 4 新工艺珐琅彩瓷总工艺规程
6. 3. 2 新工艺珐琅彩瓷釉上汇彩工艺规程 新工艺珐琅彩瓷釉上汇彩工艺规程由线条绘制、填色、罩透明釉以及入窑烧制4个子工艺规程和检 测组成。 a) 线条绘制:先用料笔根据画面勾花纹,待线条花纹干妥稳固后,再加彩各种颜色。 b) 填色:根据图案花纹的色彩,先将花纹色块涂平,或打玻璃白,再用彩笔进行彩色。 c) 罩透明釉:将绘制好的图案阴干后,将配制好的透明釉按照所绘制图案进行覆盖,防止颜料中 的有害物质析出。 d) 入窑烧制:按照大小规格有序的放置于窑炉中,烧制温度为760 ℃~780 ℃之间,整个升温过 程为5h~6h。当温度达到预定温度时,切断窑炉电源,使其自然降温,到 40 ℃ 以下就可 开窑。 e) 检测:目视胎体表面有无色脏,颜料有无剥落,透明釉是 否完全覆盖画面,无以上情况即为 合格。 图5给出了新工艺珐琅彩瓷釉上汇彩工艺规程。
6
T/CCIA0023—2024
图 5 新工艺珐琅彩瓷釉上汇彩工艺规程
6. 4 贴花纸珐琅彩瓷工艺规程 6. 4. 1 贴花纸珐琅彩瓷总工艺规程 贴花纸珐琅彩瓷总工艺规程应由以下分工艺规程组成: a) 贴花纸珐琅彩瓷花纸制作工艺规程; b) 贴花纸珐琅彩瓷贴花烤花工艺规程。 图6给出了贴花纸珐琅彩瓷总工艺规程。
7
T/CCIA0023—2024
图 6 贴花纸珐琅彩瓷总工艺规程
6.
2 贴花纸珐琅彩瓷花纸制作工艺规程
贴花纸珐琅彩瓷花纸制作工艺规程如下。
a) 制版印刷:
———将图案用陶瓷色墨网印在涂有水溶胶的纸基上,印刷完成后再加一层珐琅(Flux),待晾干
后印上一层胶膜;
———检测:利用便携放大镜观察图案有无套色印刷重影,画面是否连续,无以上情况即为合格。
b) 印制无毒罩层:
———罩层配料经熔融、水淬后粉碎成罩层粉料;将罩层粉料印刷到已印好图案的花纸上,图案
上便形成罩层;
———检测:利用便携放大镜观察罩层是否平整、完整,无以上情况即为合格。
c) 罩层制作,无毒罩层经过充分烘干后,在图案上印上一层封面胶(甲基丙烯酸树脂)即成。
图7给出了贴花纸珐琅彩瓷花纸制作工艺规程。
8
T/CCIA0023—2024
图 7 贴花纸珐琅彩瓷花纸制作工艺规程
6.
3 贴花纸珐琅彩瓷贴花工艺规程
贴花纸珐琅彩瓷贴花工艺规程主要是水移贴花工艺,它由溶解水溶胶、拼贴图案以及入窑烧花3个
子工艺规程和检测组成。
a) 溶解水溶胶:印刷好的花纸泡在水里,经过3min~5min,纸张吸收了水分后,溶解表面的水溶
胶,就能使油剂的图案由纸表面滑动分离,进而把它贴在瓷件上。
b) 拼贴图案:将花纸在瓷器表面来回移动,直至移动到预定位置,当画面复杂时,还需使用小刀等
利器将画面分割,已达到贴合的效果。
c) 入窑烤花:将贴好花纸的器皿按照大小装入窑炉,再经过780 ℃~830 ℃烧结,PVB薄膜炭化
分解,图案就附着在陶瓷器皿釉上,制作完成。
d) 检测:目视画面是否完整,有无剥落、跳花现象,无以上情况即为合格。
图8给出了贴花纸珐琅彩瓷贴花工艺规程。
9
T/CCIA0023—2024
图 8 贴花纸珐琅彩瓷贴花工艺规程
7 追溯方法
7. 1 检测与记录 应对每个批次的产品按照检测要求进行检测,并将检测结果进行记录。对于不合格产品应进行报 废处理,防止不合格产品的再使用。 7. 2 录像监测
应在生产场所安装录像设备对整个工艺规程进行监控,及时发现在生产加工过程中的问题和漏
洞,并及时改进,以确保工艺规程符合要求。
1
0
T/CCIA0023—2024
参 考 文 献
[1] 孙劲松.一种瓷胎画珐琅的烧制方法:201810393243. 4[P]. 2021-05-14. [2] 斯达高瓷艺发展(深圳)有限公司.珐琅彩瓷器的制作方法:201210060725. 0[P]. 2014-07-09. [3] GB/T20000. 1—2014 标准化工作指南 第1部分:标准化和相关活动的通用术语 [4] GB/T1. 2 标准化工作导则 第2部分:以ISO/IEC标准化文件为基础的标准化文件起草 规则 [5] GB/T20000. 3—2014 标准化工作指南 第3部分:引用文件 [6] GB/T20002. 3 标准中特定内容的起草 第3部分:产品标准中涉及环境的内容
