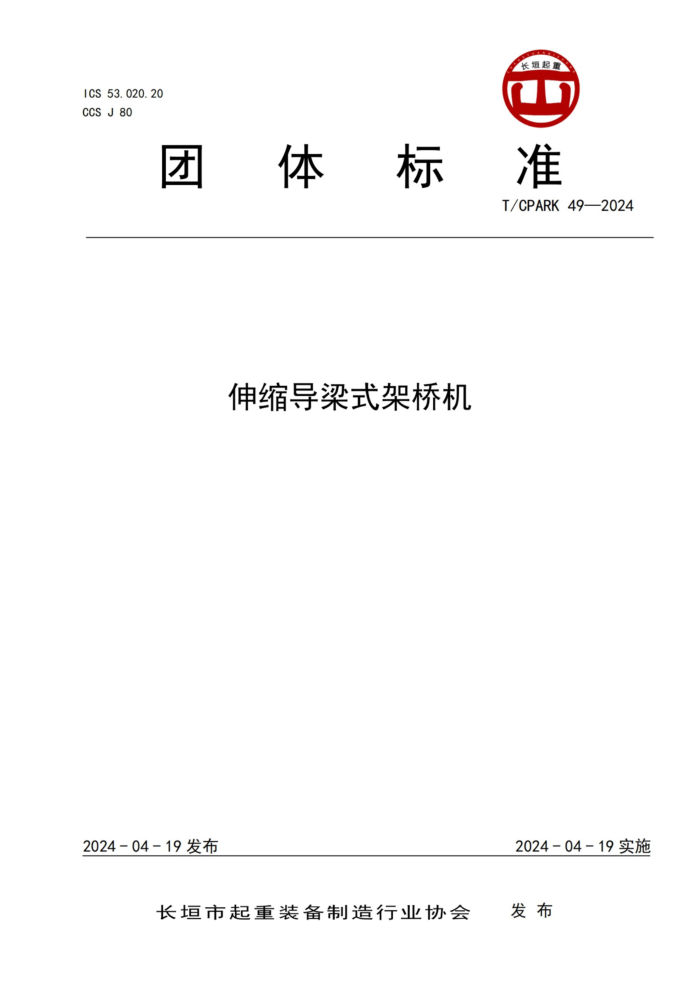

ICS 53.020.20
CCS J 80
团 体 标 准
T/CPARK 49—2024
伸缩导梁式架桥机
2024-04-19发布 2024-04-19实施
长垣市起重装备制造行业协会 发 布
T/CPARK 49—2024
前 言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由长垣市起重装备制造行业协会提出。
本文件由长垣市起重装备制造行业协会标准化技术委员会归口。
本文件起草单位：河南省路港起重机集团有限公司、长垣市市场监督管理局、河南省特种设备检验技术研究院、国家桥架类及轻小型起重机械质量检验检测中心（河南）、长垣市产品质量检验检测中心、河南省起重设备配件产品质量监督检验中心、河南捷控自动化科技有限公司、河南长鸿信息技术有限公司。
本文件主要起草人：刘辉、张志伟、刘金峰、张建鑫、李永梅、曹永梅、秦亚宁、邢子璘、赵海、朱春雨、赵洪源、段志伟、王辉。
-PARK
举起中国
-PARK
举起中国
T/CPARK 49—2024
伸缩导梁式架桥机
1 范围
本文件规定了伸缩导梁式架桥机的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本文件适用于额定起重量不大于2000 t的公路架桥机和铁路架桥机。
本文件不适用于在铁路线上运行的架桥机用平车。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 5905 起重机试验规范和程序
GB/T 26470 架桥机通用技术条件
3 术语和定义 -PARK
下列术语和定义适用于本文件。举起中国
3.1
架桥机
支承在桥梁结构上，可沿纵向自行变换支承位置、用于将预制桥梁梁体（包括整孔梁体、整跨梁片、节段梁体、非整跨梁片）安装在桥墩（台）指定位置的一种专用起重机。
3.2
伸缩导梁式架桥机
借助伸缩导梁完成过孔作业的架桥机，如图1所示。
图1
T/CPARK 49—2024
4 型式与基本参数
4.1 型式分类
伸缩导梁式架桥机为导梁式过孔架桥机的一种特殊结构。
4.2 基本参数
应符合GB/T 26470的有关规定。
5 技术要求
5.1 基本要求
伸缩导梁式架桥机应符合GB/T26470和本文件的有关规定。
5.2 主梁要求
5.2.1 主梁宜采用桁架结构，主梁内设置轨道。
5.2.2 主梁设置前支撑腿、中拖、后拖、后支撑腿。
5.2.3 主梁下部应设有轨道。
5.3 伸缩导梁要求
5.3.1 伸缩导梁宜采用桁架结构，并设有导向车轮和驱动车轮。
5.3.2 伸缩导梁设有支撑腿，和主梁的支撑腿配合过孔。
5.4 过孔要求
5.4.1 伸缩导梁能够在主梁内移动且无卡滞现象。
5.4.2 伸缩导梁支撑腿固定平稳后主梁方可移动。
5.4.3 主梁和中拖、后托配合完成主梁的移动过孔。
6 试验方法
伸缩导梁式架桥机的试验应遵循GB/T 5905和GB/T 26470的规定。
7 检验规则
伸缩导梁式架桥机的检验应满足GB/T 26470的规定。
8 标志、包装、运输及贮存
伸缩导梁式架桥机的标志、包装、运输和贮存应满足GB/T26470的规定。
