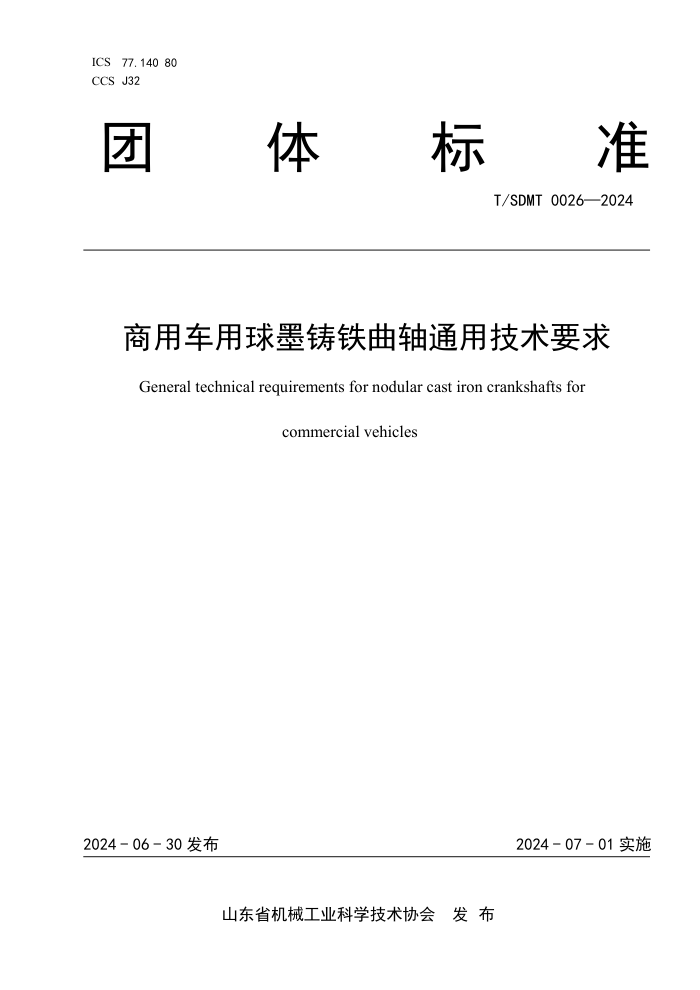

ICS
77.140 80
CCS J32
团 体 标 准
T/SDMT 0026—2024
商用车用球墨铸铁曲轴通用技术要求
General technical requirements for nodular cast iron crankshafts for
commercial vehicles
2024 - 06 - 30 发布
2024 - 07 - 01 实施
山东省机械工业科学技术协会 发 布
T/SDMT 0026—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本文件由山东省机械工业科学技术协会提出并归口。
本文件起草单位：山东速达新能源科技有限公司、济南大学。
本文件主要起草人：丁印景、王守仁、范云路、郑秀恩、黄树山、王华明。
I
T/SDMT 0026—2024
商用车用球墨铸铁曲轴通用技术要求
1
范围
本文件规定了商用车用球墨铸铁曲轴通用技术要求和检验方法。
本文件适用于商用车用发动机QT1000-5球墨铸铁高强度曲轴（以下简称曲轴）。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 228.1 金属材料 拉伸试验 第 1 部分：室温试验方法
GB/T 229
金属材料 夏比摆锤冲击试验方法
GB/T 231.1 金属材料 布氏硬度试验 第 1 部分:试验方法
GB/T 231.2 金属材料 布氏硬度试验 第 2 部分：硬度计的检验与校准
GB/T 1348 球墨铸铁件
GB/T 5611—2017 铸造术语
GB/T 5612 铸铁牌号表示方法
GB/T 6414 铸件 尺寸公差、几何公差与机械加工余量
GB/T 9239.1 机械振动恒态(刚性)转子平衡品质要求第 1 部分:规范与平衡允差的检验
GB/T 9441 球墨铸铁金相检验
GB/T 23339—2018 内燃机 曲轴 技术条件
JB/T 6729 内燃机 曲轴、凸轮轴 磁粉检测
3
术语和定义
GB/T 5611—2017、GB/T 23339—2018界定的及下列术语和定义适用于本文件。
3.1
商用车
commercial vehicle
在设计和技术特征上用于运送人员和货物的汽车，包含了所有的载货汽车和9座以上的客车，分为
客车、货车、半挂牵引车、客车非完整车辆和货车非完整车辆等五类。
2
T/SDMT 0026—2024
4
技术要求
4.1 设计要求
4.1.l 曲轴应按照经过规定程序批准的图样及技术文件要求进行设计。当供需双方另有技术协议时，则
按双方的技术协议进行设计。
4.1.2 曲轴选用不低于球墨铸铁材质 QT1000-5 规定的化学成分及力学性能的材料，牌号应符合 GB/T
5612 规定。
4.1.3 曲轴应满足发动机爆压 16MPa～20MPa 范围内工况下正常工作要求。
4.1.4 每根曲轴应做动平衡试验，动不平衡量应符合设计要求。
4.1.5 应按产品图样规定的部位清晰地标注产品标识，保证产品的可追溯性。
4.2 外观要求
4.2.1 曲轴铸件应无气孔、夹渣和裂纹等铸造缺陷。
4.2.2 曲轴表面应无毛刺、划伤、尖角、锐边、明显锈蚀等外观缺陷。
4.2.3 曲轴主轴颈、连杆轴颈、法兰、圆角及止推面等的表面粗糙度应符合GB/T 23339规定，并满足设
计要求。
4.2.4 曲轴应采用二次清洗。第一次清洗在钻油孔之后，去除油孔内的铁屑和曲轴表面的润滑油；第二
次清洗在抛光之后，采用喷嘴清洗方式对油孔、法兰螺孔等进行定点定位清洗。
4.3 性能要求
4.3.1 曲轴材质抗拉强度应≥980MPa，延伸率应≥5.0%，冲击韧性≥60 J/cm
2。
4.3.2 曲轴的圆角处应滚压强化，以提高曲轴的机械强度和疲劳强度。
4.3.3 在距曲轴表面3mm区域内石墨球化级别应为1～2级；石墨球径大小应为6～8级；金相组织中的游
离渗碳体及其他还应符合GB/T 9441规定要求。
4.3.4 曲轴表面硬度应在270HBW～330HBW范围内，且同一根曲轴硬度差不得大于30HBW。
4.3.5 曲轴磁粉探伤技术要求应符合JB/T 6729的相关规定。
4.3.6 曲轴主轴颈及连杆轴颈允差均应为下偏差；曲柄半径偏差和曲轴长度偏差应符合设计要求。
5
检验方法
5.1 曲轴外观检查采用目测方法。
3
T/SDMT 0026—2024
5.2 曲轴几何量及表面粗糙度检查应按 GB/T 6414 规定的方法。
5.3 曲轴动平衡检查应按 GB/T 9239.1 规定的方法。
5.4 曲轴抗拉强度和延伸率试验应按 GB/T 228.1 规定的方法。
5.5 曲轴冲击试验应按 GB/T 229 规定的方法。
5.6 曲轴硬度检查应按 GB/T 231.1 和 GB/T 231.2 规定的方法。
5.7 曲轴铸件金相组织及铸造缺陷检查应按 GB/T 9441 规定的方法。
5.8 曲轴磁粉探伤应按 JB/T 6729 规定的方法。
