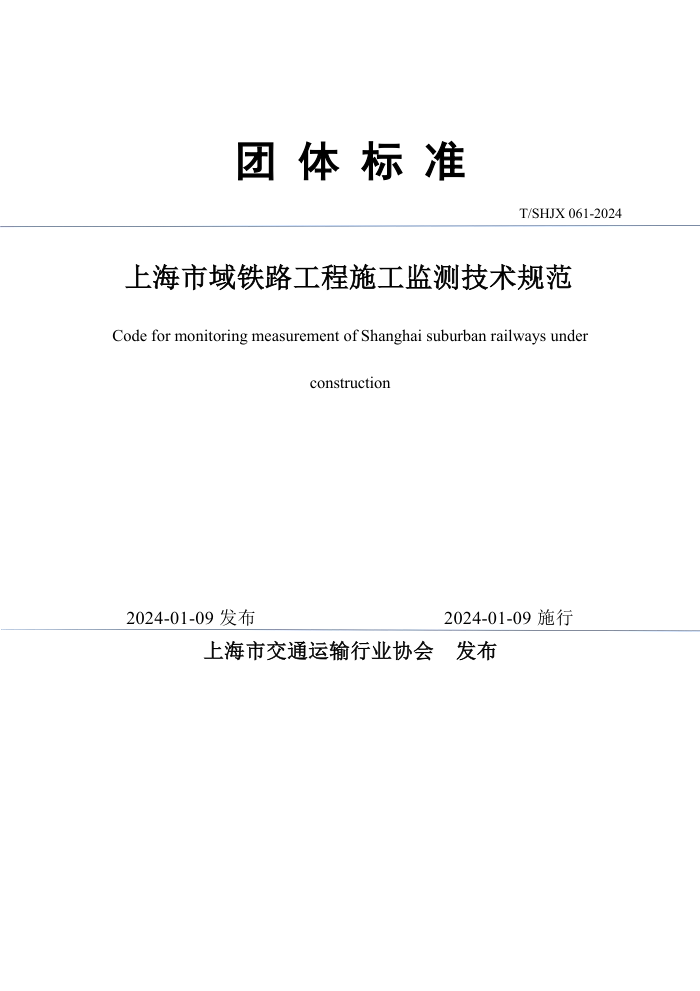

团 体 标 准
T/SHJX 061-2024
上海市域铁路工程施工监测技术规范
Code for monitoring measurement of Shanghai suburban railways under
construction
2024-01-09 发布
2024-01-09 施行
上海市交通运输行业协会
发布
1
前 言
为满足上海市域铁路建设和发展的需求，指导上海市域铁路施工期间监测工
作，根据上海市交通运输行业协会市域铁路分会关于发布《2021 年上海市域铁
路规范标准编写计划》的通知（沪交协域铁（2021）第 2 号）的要求，借鉴正在
实施的上海市域线机场联络线工程及大量上海和国内各省市轨道交通施工监测
工作经验，并参考上海、国家和铁路行业等相关规范，在广泛调查研究和征求意
见的基础上，编制本规范。
本规范主要内容包括：总则；术语；基本规定；监测项目；监测点布置；监
测技术要求；监测频率与监测周期；监测警情报送；监测成果及信息反馈；监测
信息管理系统；附录 A-D。
本规范由上海市交通运输行业协会负责管理，由上海市政工程设计研究总院
（集团）有限公司负责技术内容的解释。各单位及相关人员在本规范执行过程中，
如有意见或建议，请反馈至上海市政工程设计研究总院（集团）有限公司（地址：
上海市中山北二路 901 号；邮编：200092），以供今后修订时参考。
本规范首批执行单位：上海市政工程设计研究总院（集团）有限公司、上海
申铁投资有限公司、上海勘察设计研究院（集团）有限公司、上海市建筑科学研
究院有限公司、中铁第四勘察设计院集团有限公司、上海市城市建设设计研究总
院（集团）有限公司、上海市隧道工程轨道交通设计研究院、上海山南勘测设计
有限公司、上海京海工程技术有限公司、上海新地海洋工程技术有限公司、上海
通德工程勘察设计有限公司、上海浦公检测技术股份有限公司。
授权委托单位：
上海市交通运输行业协会市域铁路分会
主 编
单 位：
上海市政工程设计研究总院（集团）有限公司
参 编
单 位：
上海申铁投资有限公司
上海勘察设计研究院（集团）有限公司
上海市建筑科学研究院有限公司
中铁第四勘察设计院集团有限公司
1
上海市城市建设设计研究总院（集团）有限公司
上海市隧道工程轨道交通设计研究院
上海山南勘测设计有限公司
2
上海京海工程技术有限公司
上海新地海洋工程技术有限公司
上海通德工程勘察设计有限公司
上海浦公检测技术股份有限公司
主要起草人：詹武魁
王德刚
周黎月
杜
峰
（以下按姓氏笔画排列）
丁传松
丁言成
王庆洋
王爱俊
王晨阳
孙
涛
刘
佳
严
磊
李雄飞
李新同
李
蕾
杨
君
吴新强
张
帅
张鸿飞
张德军
陆海凌
林翔宇
林杰豹
林立祥
金亚雷
柏桂清
段琳坷
费
翔
赵佩铭
姜文星
秦访洲
贾步霄
郭金根
郭
玲
高梦怡
曹建军
黄
帆
黄爱俊
彭俊伟
储团结
褚伟洪
瞿
云
魏国平
主要审查人：
陈茂华
许再良
蒋建良
王笃礼
顾国荣
李
涛
梁志荣
陈
义
牟建华
姚鸿梁
刘洪波
杨天亮
刘学增
陈
军
刘朝明
詹龙喜
3
目
次
1 总则.......................................................................................................................... 1
2 术语 .......................................................................................................................... 2
3 基本规定 .................................................................................................................. 4
3.1 基本要求 ............................................................................................... 4
3.2 监测范围 ............................................................................................... 5
3.3 监测等级划分 ....................................................................................... 7
4 监测项目 ................................................................................................................ 10
4.1 一般规定 ............................................................................................. 10
4.2 监测项目 ............................................................................................. 10
4.3 现场巡查 ............................................................................................. 14
5 监测点布置 ............................................................................................................ 16
5.1 一般规定 ............................................................................................. 16
5.2 基坑工程 ............................................................................................. 16
5.3 盾构隧道工程 ..................................................................................... 21
5.4 冻结暗挖工程 ..................................................................................... 24
5.5 桥梁工程 ............................................................................................. 25
5.6 顶管工程 ............................................................................................. 26
5.7 路基工程 ............................................................................................. 26
5.8 周边环境 ............................................................................................. 27
6 监测技术要求 ........................................................................................................ 30
6.1 一般规定 ............................................................................................. 30
6.2 水平位移监测 ..................................................................................... 31
6.3 竖向位移监测 ..................................................................................... 32
6.4 深层水平位移监测 ............................................................................. 33
6.5 地下水水位监测 ................................................................................. 34
6.6 结构应力监测 ..................................................................................... 35
6.7 倾斜监测 ............................................................................................. 36
6.8 裂缝监测 ............................................................................................. 36
4
6.9 土压力监测 ......................................................................................... 37
6.10 孔隙水压力监测 ............................................................................... 38
6.11 土体分层竖向位移监测 ................................................................... 39
6.12 净空收敛监测 ................................................................................... 39
6.13 梁体徐变监测 ................................................................................... 41
6.14 坑底隆起监测 ................................................................................... 41
6.15 现场巡查 ........................................................................................... 42
6.16 自动化监测 ....................................................................................... 42
7 监测频率与监测周期 ............................................................................................ 45
7.1 一般规定 ............................................................................................. 45
7.2 监测频率 ............................................................................................. 46
7.3 监测周期 ............................................................................................. 50
8 监测警情报送 ........................................................................................................ 51
8.1 一般规定 ............................................................................................. 51
8.2 监测报警值 ......................................................................................... 51
9 监测成果及信息反馈 ............................................................................................ 57
9.1 一般规定 ............................................................................................. 57
9.2 监测成果要求 ..................................................................................... 57
9.3 监测信息反馈 ..................................................................................... 59
10 监测信息管理系统 .............................................................................................. 60
10.1 一般规定 ........................................................................................... 60
10.2 系统功能设计 ................................................................................... 60
10.3 数据管理及系统维护 ....................................................................... 61
10.4 系统安全 ........................................................................................... 61
附录 A 监测报表 ....................................................................................................... 62
表 A.0.1 竖向位移、水平位移监测日报表 ............................................ 62
表 A.0.2 建（构）筑物倾斜监测日报表 ................................................ 63
表 A.0.3 支撑轴力监测日报表 ................................................................ 64
表 A.0.4 水位监测日报表 ........................................................................ 65
5
表 A.0.5 应力（水、土压力）监测日报表 ............................................ 66
表 A.0.6 土体分层竖向位移监测日报表 ................................................ 67
表 A.0.7 深层水平位移监测日报表 ........................................................ 68
表 A.0.8 隧道收敛监测日报表 ................................................................ 69
表 A.0.9 地层损失率监测日报表 ............................................................ 70
表 A.0.10 高架立柱竖向位移监测日报表 .............................................. 71
表 A.0.11 高架立柱倾斜监测日报表 ....................................................... 72
表 A.0.12 高架梁体徐变监测日报表 ...................................................... 73
附录 B 巡视记录表 ................................................................................................... 74
表 B.0.1 基坑工程巡视检查记录表 ......................................................... 74
表 B.0.2 盾构法隧道工程巡视检查记录表 ............................................. 75
表 B.0.3 冻结暗挖工程巡视检查记录表 ................................................. 76
附录 C 沿水平直径布设收敛测线位置的确定 ....................................................... 77
附录 D 无合作目标测距短测程改正常数的检测方法 .......................................... 79
条文说明 .................................................................................................................... 84
1
1 总则
1.0.1 为规范上海市域铁路工程施工阶段监测工作，保障工程本体结构及周边环
境的安全，制定本规范。
1.0.2 本规范适用于上海地区新建市域铁路工程施工阶段的监测工作。
1.0.3 市域铁路工程施工阶段监测应综合考虑市域线工程性质与特点，根据工程
设计、岩土体条件，结合周边环境条件、施工工艺等因素，编制监测方案并实施，
确保监测技术先进、方法经济合理、成果及时可靠。
1.0.4 市域铁路工程施工阶段监测，除应符合本规范的规定外，还应满足国家、
行业和本市现行有关标准的规定。
2
2 术语
2.0.1 市域铁路 suburban railway
中心城区联接周边城镇组团及城镇组团之间的快速度、大运量、公交化的轨
道交通系统，是综合交通体系的重要组成部分。
2.0.2 变形监测 deformation monitoring
对工程结构、周围岩土体和周边环境等监测对象的竖向、水平、倾斜、挠曲
等变化进行的周期性测量工作。
2.0.3 力学监测 mechanical monitoring
对周边环境、支护结构和周围岩土体等监测对象所承受的拉力、压力及变化
等所进行的周期性量测工作。
2.0.4 渗流监测 seepage monitoring
对建构筑物由渗流形成的浸润线、渗透压力、渗流量等的周期性观测。
2.0.5 基准点 reference point
在变形监测活动中，用于测定工作基点和监测点量测值的稳定可靠的起算点。
2.0.6 工作基点 working reference point
为了方便开展监测工作，为测定监测点量测值而布设在监测对象附近的相对
稳定的控制点。
2.0.7 监测点 monitoring point
设置在工程结构、周围岩土体或周边环境等监测对象上，能反映其变形、力
学、渗流特征的观测标志或量测设施。
2.0.8 工程本体结构 engineering body structure
工程施工建造的基坑支护结构、隧道支护结构和高架基础及上部结构等的统
称。
2.0.9 周边环境 surroundings
工程施工影响范围内的既有建（构）筑物、管线、道路、桥梁、城市轨道交
通设施、铁路、水体等的统称。
2.0.10 周围岩土体 surrounding rock and soil
3
工程施工影响范围内的岩体、土体的统称。
2.0.11 监测等级 monitoring grade
根据工程本体安全等级、周边环境保护等级和地质条件的复杂程度等因素，
对工程施工监测进行的等级划分。
2.0.12 监测频率 monitoring frequency
在单位时间段内实施监测工作的次数。
2.0.13 监测报警值 forewarning value for monitoring
为满足工程本体结构的安全及周边环境保护要求，针对各监测项目不同阶段
的监测数据变化量所设定的限值。分变化速率监测报警值和累计变化监测报警值。
2.0.14 监测控制值 controlled value for monitoring
为满足工程支护结构安全及环境保护要求，对各监测项目数据变化所设定的
容许限值。
2.0.15 自动化监测 automatic monitoring
基于一定的硬件设备和控制软件，按设定的规则自动进行监测数据的采集、
信息传输处理、分析处理的监测活动。
4
3 基本规定
3.1 基本要求
3.1.1 在市域铁路工程施工过程中，应对工程本体结构、周围岩土体及周边环境
进行监测。
3.1.2 监测工作应遵循以下流程：
1 收集相关资料并组织现场踏勘。
2 编制、确定监测方案。
3 监测基准点、工作基点和监测点等布设与验收。
4 测定监测点初始值。
5 监测数据采集，现场巡查。
6 结合现场巡查情况，处理和分析监测数据。
7 监测信息反馈，提交监测成果报表、警情快报、阶段性监测报告等。
8 全部监测工作结束后编制监测工作总结报告。
3.1.3 监测技术方案的编制应依据工程设计文件、岩土工程勘察成果资料、工程
地形图、周边地下管线图、工程施组方案、周边建（构）筑物调查检测资料等并
结合现场踏勘后开展。监测方案应包括下列内容：
1 工程概况，包括设计概况及施组概况。
2 工程地质条件、水文地质条件及周边环境情况。
3 监测工作目的和依据。
4 监测范围及监测等级。
5 工程主要风险源分析及相应的监测措施。
6 监测对象及监测项目。
7 监测基准点的布设。
8 监测点的布设与保护。
9 监测技术方法及精度指标。
10 现场巡查。
11 监测频率。
12 监测控制指标及异常情况下的监测应急措施。
5
13 监测主要人员和仪器设备。
14 监测成果反馈机制。
15 质量控制措施、安全生产及文明作业措施。
16 监测点平面、剖面布置图及有必要的相关勘察、设计、施工图纸等。
监测方案应经审批后实施。
3.1.4 监测工作应采用仪器监测与人工巡查相结合的方法，在具备条件情况下，
仪器监测宜优先采用自动化监测。
3.1.5 监测项目设置宜满足不同项目间能够相互验证。
3.1.6 监测点布设位置和数量应满足反映监测对象的变化特性的要求，监测点设
置规范，标识清晰，并应采取相应的保护措施。
3.1.7 监测期间对被破坏的测点应及时恢复或增补，重设后同一监测对象的监测
数据应保持延续。
3.1.8 结构变形的监测点布设时宜综合考虑建设期及运营期变形数据的连续性。
3.1.9 监测初始值应在相关施工工序开始之前测定，应连续独立进行至少 3 次观
测，取其稳定值的平均值作为初始值。
3.1.10 监测控制值应根据项目特点、工程地质及水文地质条件、周边环境保护要
求等因素并结合当地工程经验确定，并应满足监测对象安全状态得到合理、有效
的控制要求。监测控制值分累计变化量和变化速率双控。
3.1.11 市域铁路工程施工过程中，当监测数据达到报警值时，必须及时反馈报送
相关警情。
3.1.12 现场巡查宜安排专人负责，并填写巡查记录，巡查信息应结合仪器监测数
据进行综合分析。
3.1.13 工程结构施工完成施工影响消除，在监测数据稳定后可结束监测工作。
3.1.14 监测工作结束后，监测单位应向委托单位提供监测总结报告，并按档案管
理规定进行资料归档。
3.2 监测范围
3.2.1 监测工作主要在工程施工影响范围内开展，影响范围应根据工程施工对周
围岩土体扰动和周边环境受影响的程度及范围确定，工程影响分区包括主要影响
6
区和次要影响区。监测范围应包括主要影响区和次要影响区。
3.2.2 基坑工程影响分区宜按表 3.2.2 的规定进行划分。
表 3.2.2 基坑工程影响分区
工程影响分区
范围
主要影响区
基坑边线外侧 1H 范围内
次要影响区
基坑边线外侧 1H~3H 范围内（对于地质条件特殊、降承压水影响范
围较大的情况，影响次要影响区宜延伸）
注：H—基坑设计开挖深度(m)。
3.2.3 盾构隧道工程影响分区宜按表 3.2.3 的规定进行划分，顶管工程的影响分区
划分参照盾构区间工程。
表 3.2.3 盾构区间工程影响分区
工程影响分区
范围
主要影响区
隧道地表投影区域
次要影响区
隧道地表投影区域边线~ 1Hi 范围内(隧道中心埋深小于或等于 20m 时)；
隧道地表投影区域边线~3D 范围内(隧道中心埋深大于 20m 时)
注：1、Hi—隧道中心埋深(m)，D—隧道直径(m)。
3.2.4 冻结暗挖工程影响分区宜按表 3.2.4 的规定进行划分。
表 3.2.4 冻结暗挖工程影响分区
工程影响分区
范围
主要影响区
冻结体地表投影区域
次要影响区
冻结体以外 20m(且不小于 1.5 倍冻结体中心埋深)的地表投影区域，冻结体
投影区域除外
3.2.5 桥梁桩基工程影响分区宜按表 3.2.5 的规定进行划分。
表 3.2.5 桥梁桩基工程影响分区
工程影响分
区
预制桩
钻孔灌注桩
主要影响区
桩基外沿 0.5H 范围以内
桩基外沿 5m 范围以内
次要影响区
桩基外沿 0.5~1.5H 范围
桩基外沿 5m~0.5H 范围
注：1、H—桩基入土深度(m)。
7
3.2.6 路基工程影响分区宜按表 3.2.6 的规定进行划分。
表 3.2.6 路基工程影响分区
工程影响分区
范围
主要影响区
换填区外沿 2H 范围以内；真空预压处理区外沿 40 米以内范围
次要影响区
换填区外沿 2~3H 范围；真空预压处理区外沿 40~60 米范围
注：1、H—换填深度(m)。
3.3 监测等级划分
3.3.1 监测等级应根据市域铁路工程的本体结构安全等级、水文及地质条件、周
边环境保护要求等因素综合进行划分。
3.3.2 基坑工程、盾构隧道、桥梁工程、顶管工程、路基工程、冻结暗挖工程等
的本体结构安全等级宜根据工程所处的水文地质条件、施工工况条件及外界制约
因素按表 3.3.2 确定。
表 3.3.2 工程的本体安全等级
本体安全等级
等级划分标准
基坑工程
一级
开挖到④2 、⑤2 、⑥2 微承压含水地层或受到⑦层承压含水地层影响的基
坑；
开挖深度大于等于 25m 的基坑；
开挖宽度大于等于 30m 的基坑；
逆作法施工的基坑；
二级
开挖深度范围内②3 、③j 地层厚度大于等于 4m 的基坑或受到④2、⑤2、
⑤3- 1 微承压含水地层影响的基坑
三级
除一级、二级以外的基坑
盾构隧道
工程
一级
盾构掘进断面遇到⑥、⑦层地层或特别软弱古河道的隧道；
顶部埋深小于等于 1D 的隧道；
平面曲率半径小于等于 350m 的隧道；
近距离施工的隧道(并行或交叠)；
掘进断面存在地下障碍物的隧道
二级
掘进全断面位于②3 、④2 、⑤2 层地层的隧道
三级
除一级、二级以外的隧道
桥梁工程
一级
特大型桥梁或桩基础为挤土桩
二级
大型桥梁或桩基础为部分挤土桩
8
三级
中小型桥梁及桩基础为非挤土桩
路基工程
一级
软土地区穿越暗浜或古河道地层
二级
软土地区临近河渠、湖泊等
三级
其他路基工程
冻结暗挖
工程
一级
冻结体遇到⑥、⑦层地层的暗挖工程；
隧道线间距大于等于 20m 的联络通道；
隧道线间距小于等于 12m 的联络通道；
包含侧式泵站和竖向通道的联络通道；
与盾构推进施工或与铺轨施工交叉作业的的冻结暗挖联络通道
二级
冻结体遇到④2 、⑤2 层地层的暗挖工程
三级
除一级、二级以外的其他冻结暗挖工程
注：1 D 为盾构隧道管片结构的外径(m)；
2 近距离隧道是指两隧道间距在一倍直径（或开挖宽度）范围以内。
3 顶管工程的本体安全等级划分参照盾构区间工程。
4 桥梁工程涉及基坑的参照基坑标准。
3.3.3 周边环境保护等级可根据周边环境条件按表 3.3.3 划分为三个等级。
表 3.3.3 周边环境保护等级划分
周边环境保护
等级
周边环境条件
一级
主要影响区内存在既有轨道交通设施，城市快速路、高速公路等重要道路桥梁与隧
道，重要建(构)筑物，电力隧道、有轨电车等重要市政设施及重大市政管线；
主要影响区内有河流、湖泊、水库等大型水体
二级
主要影响区内存在一般建(构)筑物，一般市政设施；
次要影响区内存在既有轨道交通设施，城市快速路、高速公路等重要道路桥梁与隧
道，重要建(构)筑物，电力隧道、有轨电车等重要市政设施及重大市政管线；
次要影响区内有河流、湖泊、水库等大型水体
三级
主要影响区内无建(构)筑物，市政设施；
次要影响区内存在一般建(构)筑物、一般市政设施及市政管线
影响区内无其他无环境保护对象
9
3.3.4 基坑工程、盾构隧道、桥梁工程、顶管工程、路基工程、冻结暗挖工程的
监测等级可按表 3.3.4 的规定分为一级、二级和三级。同一工程不同区域可细分
为不同监测等级。
表 3.3.4 监测等级
监测等级
本体安全
等级
周 边 环 境
保护等级
一级
二级
三级
一级
一级
一级
一级
二级
一级
二级
二级
三级
一级
二级
三级
10
4 监测项目
4.1 一般规定
4.1.1 监测项目应针对监测对象的关键部位设定，各监测项目的选择应利于形成
互为补充、验证的监测体系。
4.1.2 现场监测应采用仪器监测与现场巡视检查相结合的方法。
4.2 监测项目
4.2.1 基坑工程监测项目应根据表 4.2.1 进行选择。
表 4.2.1 基坑工程监测项目
序号
监测项目
监测等级
一级
二级
三级
1
围护墙（桩）顶部水平位移
●
●
●
2
围护墙（桩）顶部竖向位移
●
●
