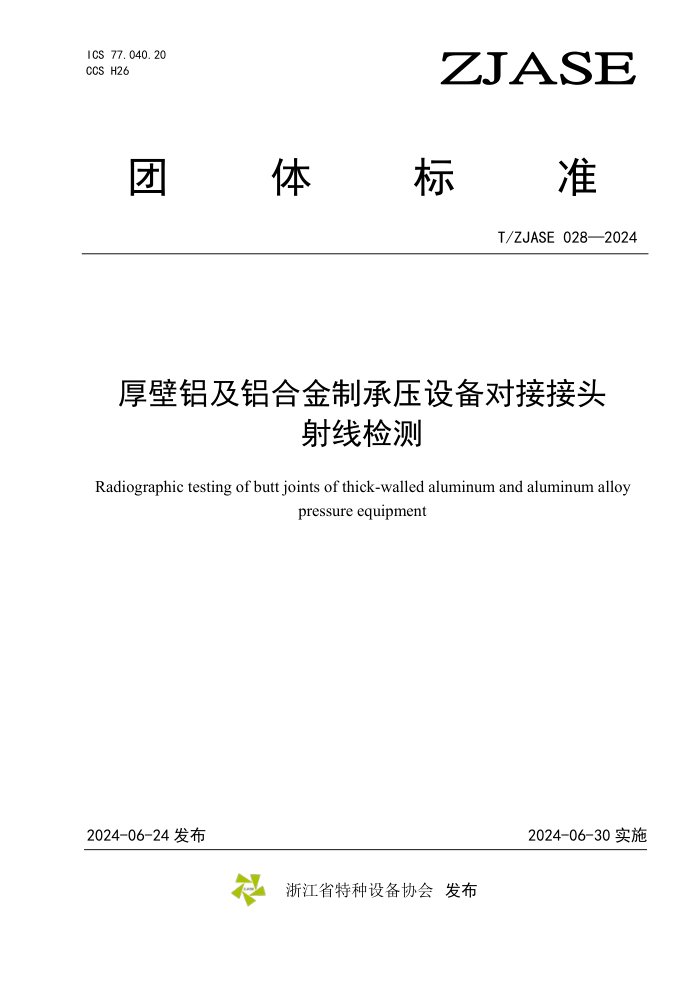

ICS 77.040.20
CCS H26
ZJASE
团
体 标 准
T/ZJASE 028—2024
厚壁铝及铝合金制承压设备对接接头
射线检测
Radiographic testing of butt joints of thick-walled aluminum and aluminum alloy
pressure equipment
2024-06-24 发布
2024-06-30 实施
浙江省特种设备协会 发布
T/ZJASE 028—2024
目
次
前
言................................................................................................................................................................. II
1 范围..................................................................................................................................................................... 1
2 规范性引用文件.................................................................................................................................................1
3 术语和定义......................................................................................................................................................... 1
4 一般要求............................................................................................................................................................. 1
5 检测工艺及其选择.............................................................................................................................................4
6 检测结果评定和质量分级.................................................................................................................................8
7 检测记录和报告...............................................................................................................................................10
参考文献..............................................................................................................................................................12
I
T/ZJASE 028—2024
前
言
本文件按照 GB/T 1.1—2020《标准化工作导则
定起草。
第 1 部分：标准化文件的结构和起草规则》的规
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本文件由浙江省特种设备协会提出。
本文件起草单位：浙江省特种设备科学研究院、杭州盈铭深冷真空工程有限公司、杭州市特种设备
检验研究院、浙江工业大学、湖南长达检测股份有限公司、盈徳气体工程（浙江）有限公司、杭州惠威
无损探伤设备有限公司、杭州荣探无损检测设备有限公司、杭州赛弗无损检测技术有限公司。
本文件主要起草人：徐旭、蔡刚毅、闻建芳、屠林杨、李曰兵、叶宇峰、徐光彪、毛炜、蒋洪华、
梅盛良、李伟忠、王蕾、刘会彬、童卫华、易永庆、黄鹏青、吴光伟、马宏伟、陈喜博，赵志彪、郭乐
钦。
本文件为首次发布。
II
T/ZJASE 028—2024
厚壁铝及铝合金制承压设备对接接头射线检测
1
范围
本文件规定了厚度大于或等于80mm～130mm的铝及铝合金制承压设备金属熔化焊对接接头X射线检
测技术和质量分级要求。
本文件适用于铝及铝合金熔化焊的焊接接头（以下简称“对接接头”），包括双面熔化焊对接接头、
相当于双面焊的全焊透对接接头。
铝及铝合金制承压设备支承件和结构件的对接接头的射线检测可参照使用，非承压设备的对接接头
也可参照使用。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 18871
电离辐射防护及辐射源安全基本标准
GB/T 12604.2
GB/T 19348.1
GB/T 19802
无损检测 术语 射线照相检测 第 1 部分：工业射线照相胶片系统的分类
无损检测 工业射线照相胶片
无损检测 工业射线照相观片灯 最低要求
3 GB/T 23910 无损检测 射线照相检测用金属增感屏
GBZ 117 工业探伤放射防护标准
JB/T 7902 射线照相用线型像质计
NB/T 47013.1 承压设备无损检测 第 1 部分：通用要求
NB/T 47013.2 承压设备无损检测 第 2 部分：射线检测
术语和定义
GB/T 12604.2、NB/T 47013.1 和 NB/T 47013.2 界定的术语和定义适用于本文件。
3.1 夹钨 Tungsten Inclusion
钨极惰性气体保护焊时，钨极微粒混入焊缝金属的现象。
4
一般要求
4.1 检测人员
4.1.1
从事射线检测的人员应符合 NB/T 47013.1 和 NB/T 47013.2 的有关规定。
4.1.2
从事射线检测的人员应具有一定的铝及铝合金制承压设备的材料特性、制造安装工艺、焊接及
