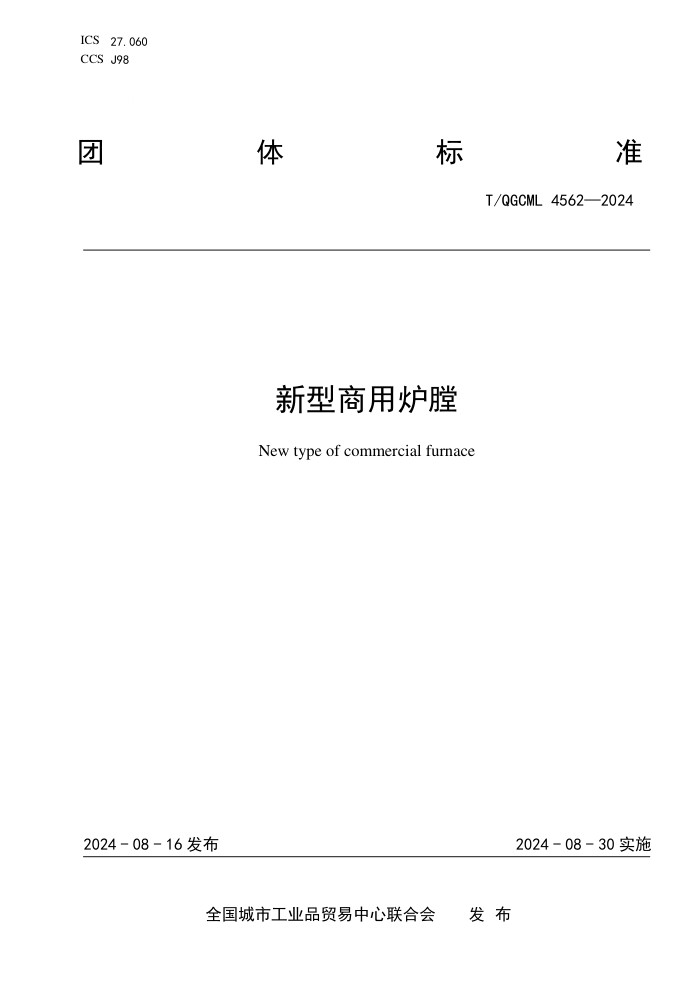

ICS 27.060
CCS
J98
团
体 标 准
T/QGCML 4562—2024
新型商用炉膛
New type of commercial furnace
2024 - 08 - 16 发布
2024 - 08 - 30 实施
全国城市工业品贸易中心联合会 发 布
T/QGCML 4562—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 技术要求 ........................................................................... 1
5 试验方法 ........................................................................... 3
6 检验规则 ........................................................................... 3
7 标志、包装、运输及贮存 ............................................................. 4
I
T/QGCML 4562—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由全国城市工业品贸易中心联合会提出并归口。
本文件起草单位：武汉承烽科技有限公司、武汉午田环保科技有限公司、武汉白栀科技有限公司。
本文件主要起草人：张承烽、赵翠云、翁翠林、周思思。
II
T/QGCML 4562—2024
新型商用炉膛
1 范围
本文件规定了新型商用炉膛的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输及
贮存。
本文件适用于新型商用炉膛生产与检验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 151 热交换器
GB/T 191 包装储运图示标志
GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差
GB/T 3274 碳素结构钢和低合金结构钢热轧钢板和钢带
GB/T 5226.1 机械电气安全 机械电气设备 第1部分:通用技术条件
GB/T 6388 运输包装收发货标志
GB/T 8163 输送流体用无缝钢管
GB/T 13306 标牌
GB 50211 工业炉砌筑工程施工与验收规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
水冷炉膛 water-cooled furnace
是燃烧室内烟气通过壁面直接与水套中的水进行热交换的燃烧室。
4 技术要求
4.1 结构要求
炉膛结构符合图1内容。
1
T/QGCML 4562—2024
注： 1、机体；2、内胆；3、卡环；4、第一伸缩杆；5、电机壳；6、步进电机；7、转板；8、支撑轴；9、圆筒；
10、第二伸缩杆；11、清洁头；12、转块；13、抽风机；14、燃烧炉；15、背板；16、挂柱；17、蓄水盆；18、
水龙头；19、挡板；20、置物筐；21、挡环；22、支架；23、滤网；24、控制器。
图1 炉膛结构
4.2 外观要求
4.2.1 结构应牢固可靠。
4.2.2 零部件表面应平整光滑。
4.2.3 电镀件镀层应光滑细密，不应有锈点锈迹、镀层剥落等缺陷。
4.3 材料要求
4.3.1 炉膛用板、管板材质应符合 GB/T 3274 的规定。
4.3.2 所用无缝钢管应符合 GB/T 8163 的规定。
4.3.3 焊接材料应符合国家相关标准。
4.4 制造要求
4.4.1 炉体制造应符合 GB/T 151、GB/T 1804 的规定。
2
T/QGCML 4562—2024
4.4.2 炉膛部件组对时不得采用强力组装。
4.4.3 炉胆板焊接采用角接对接头时，应采用全焊透结构。
4.4.4 配套零部件需经检验合格后方可进行装配。
4.5 安装要求
现场安装和砌筑要求应符合GB 50211的规定。
4.6 电气安全要求
应符合GB/T 5226.1的相关规定。
5 试验方法
5.1 外观结构
采用目测法对炉膛外观、结构进行检查。
5.2 机械安全
在自然光线下，进行目测检查。
5.3 电气安全
应按GB/T 5226.1的方法进行。
6 检验规则
6.1 检验分类
分为出厂检验和型式检验。
6.2 出厂检验
产品出厂需本厂质检部门检验，检验合格后附合格证方可出厂，检验项目符合表1规定。
表1 检验项目
项目 出厂检验 型式检验
外观结构检验 √ √
机械安全 √ √
电气安全 √ √
6.3 型式检验
6.3.1 常规情况下型式检验一般一年一次，型式检验项目符合表 1 内容。
6.3.2 有下列情况之一时，也应进行型式检验：
a) 新产品或老产品转厂生产时；
b) 正式生产的产品在结构、材料、工艺有较大改变，可能影响产品性能时；
c) 产品停产1年以上，重新恢复生产时；
d) 出厂检验结果与上次型式检验有较大差异时；
e) 国家有关部门提出进行型式检验的要求时。
6.4 判定规则
6.4.1 出厂检验
检验项目全部符合本文件要求时出厂检验判为合格，有一项不符合的则判为不合格。
6.4.2 型式检验
3
T/QGCML 4562—2024
型式检验项目符合本文件规定时则判定该产品合格，若有不符合规定的则判为型式检验不合格。
7 标志、包装、运输及贮存
7.1 标志
应符合GB/T 13306的规定，字迹应清晰、耐久，内容包括：
——产品型号和名称；
——制造厂名称；
——批号。
7.2 包装
7.2.1 使用干燥、防潮、防尘的密封袋进行卷包，包装箱应干燥、防潮、防尘、防霉。
7.2.2 应根据分类、规格及货运重量规定成套包装,但可采用不同的包装方式。不论采用何种包装方式,
都应捆扎包装平整、牢固可靠,如有特殊要求,可由厂方与用户协商确定。
7.2.3 包装贮存图示标志和运输包装收发标志应按 GB/T 191 和 GB/T 6388 执行。
7.3 运输及贮存
在运输、装卸过程中应轻装轻卸，不应随意抛掷，注意防水、防潮、防火；储存产品的库房应干燥
通风,产品应离热源1m以上,不与地面直接接触,应存放整齐、保持清洁,严禁与酸、碱、油类、有机溶剂
等相接触,也不应露天堆放。
4
